Chińska wersja potencjometru typu shunt- jak to działa?

jurek · 25 Września

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Po co doprowadzane jest napięcie do tego potka?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jurek · 25 Września

Jak następuje mechaniczne przełącznie?

W środku jest jakiś przekaźnik ale piszą że brak skoków przy kręceniu gałą.

ja_brzoza · 25 Września

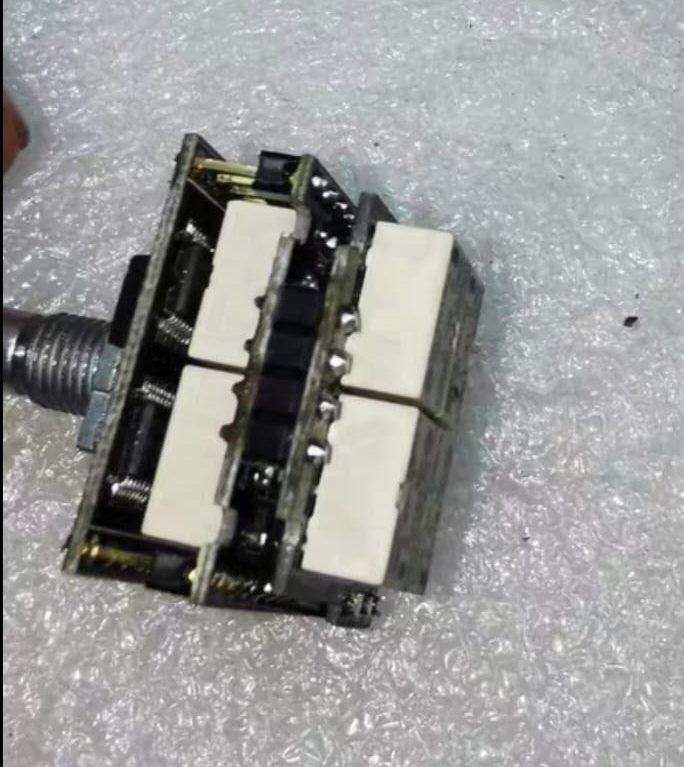

Znalazłem fotki podobnego produktu. Wygląda jakby w środku było kilka przekaźników (na fotce wygląda na 8, da to niezłą płynność).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Grzegorz7** · 25 Września

Chińczyki różne rzeczy wypisują.

W dawnych czasach, jak jeszcze potrafiłem zaprogramować jakieś kontrolery robiło się to następująco, aby nie było tych tandetnych skoków (impulsatora) przy kręceniu:

Zwykły potencjometr (np solidny liniowy). Większość sterowników (kontrolerów) ma napięcie odniesienia i ADC przynajmniej 8 bitowy szybki. Nie ma żadnego problemu aby napięciem z potka (są rownież dostępne specjalizowane precyzyjne czujniki kąta) sterować poprzez algorytmy przekaźnikami machanicznymi czy elektronicznymi z precyzją nieosiągalną (krzywa logarytmiczna) dla najlepszych potencjometrow tradycyjnych.

Wydaje mi się, że były takie wątki na Forum ale chyba sterowane z impulsatorów. Jak powtarzam koncepcja z analogowym sterowaniem jest znakomita, acz mam z tamtych czasoow rownież impulsatory optyczne o 1024 impulsach na obrót. Na tym również się da, jednak to drogie rzeczy są 😉 . Do tego potek analogowy nie zmiania przyzwyczajeń i pamięci mięśniowej obsługującego.

Jakby ktoś był sprawny w programowaniu to możemy taki projekt zawiązać na Forum ale chińczyków ceną się nie przebije.

Coś mi klawioatura szwankuje. Poprawiam...

Edytowane 25 Września przez Grzegorz7

ja_brzoza · 25 Września

Zrobiłem kiedyś dla siebie coś podobnego, drabinka na przekaźnikach, ale sterowana położeniem zwykłego potencjometru, który robił jako dzielnik napięcia, dając punkt odniesienia dla Arduino, który ustawiał przekaźniki w odpowiednim położeniu. Fajnym elementem było to, że działało to jak zwykły potencjomertr i np. można było wyłączyć sprzęt, skręcić potka na 'zero' i po włączeniu sprzęt był max wyciszony. Ale wielkościowo to nie było rozmiaru potencjometru 🙂 raczej osobne PCB.

**Grzegorz7** · 25 Września

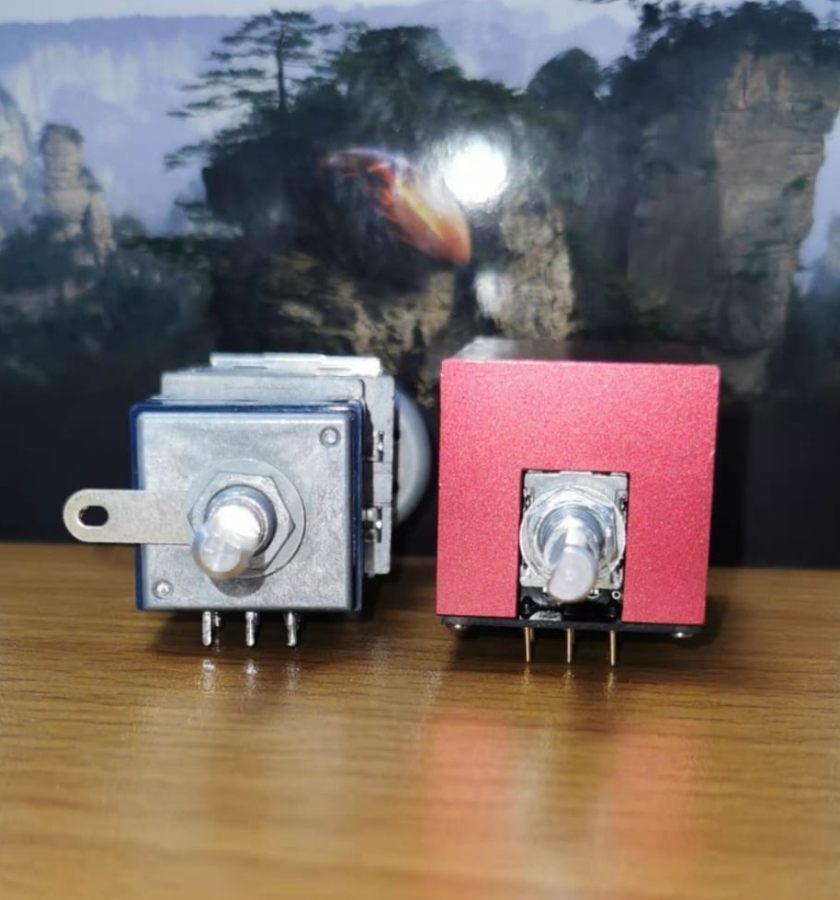

Dlatego robi sięto na jakiejś ATmega328 za 20zł (w nim wszystko wespół z ADC 10bit) i co najmniej 6 przekaźnikach (64 stany) miniaturowych za 20zł sztuka (np. Takamisawa o wielkości 1cm3 stosowana w aparaturze precyzyjnej). Wszystko to spoko zmieszczę w obiętości bliskiej większych potencjometrów Alps. O gabarytach i cenie i tak zadecyduje potencjometr sterujący.

Podobnie to zrobili ci chińczycy. Zmieścili.
