Bez zwrotnicy LF w kolumnach 3,5 drożnych.

[Kubic]

Jakież było moje zdziwienie gdy okazało się, że w 3,5 drożnych kolumnach ELAC Anniversary Edition nie ma zwodnicy dla niskich częstotliwości. Głośniki basowe bezpośrednio podpięte do terminali głośnikowych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

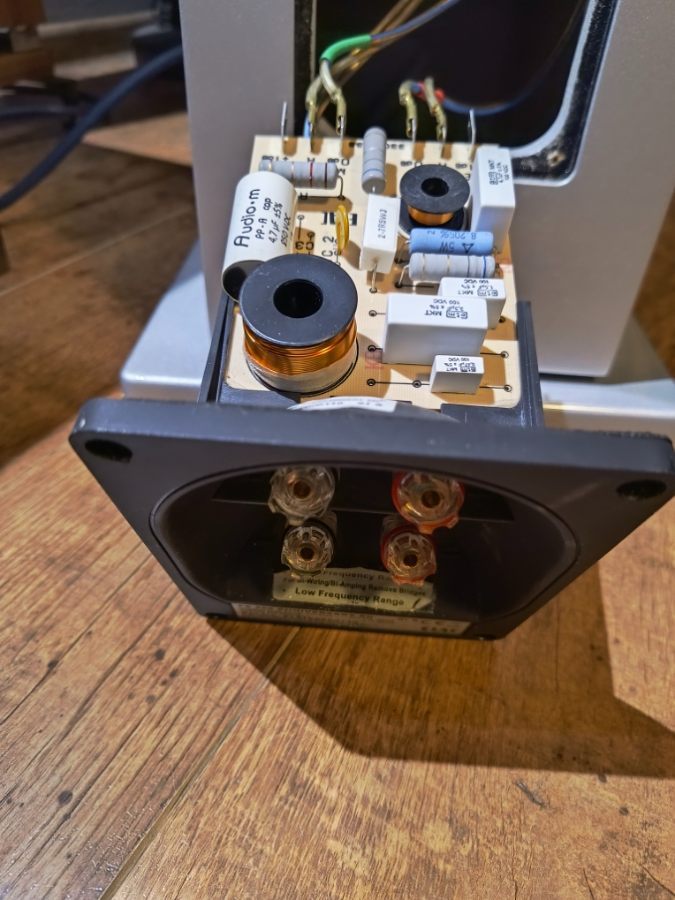

Wysokie i średnie tony przepuszczone przed zwrotnicę:

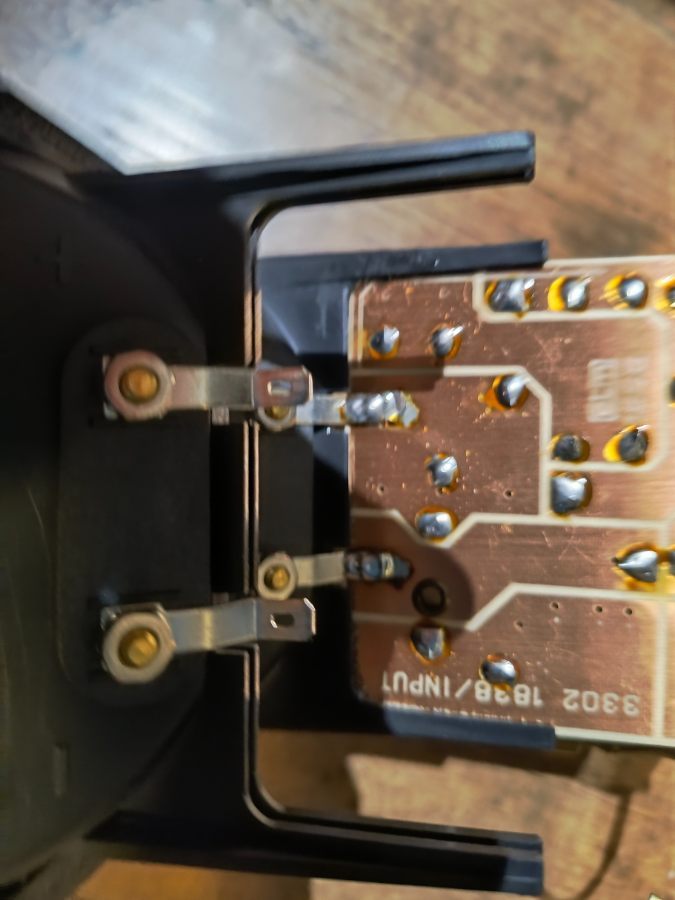

Po odpięciu przewodów głośników basowych od terminali nie widać śladu aby coś było wcześniej do nich przylutowane:

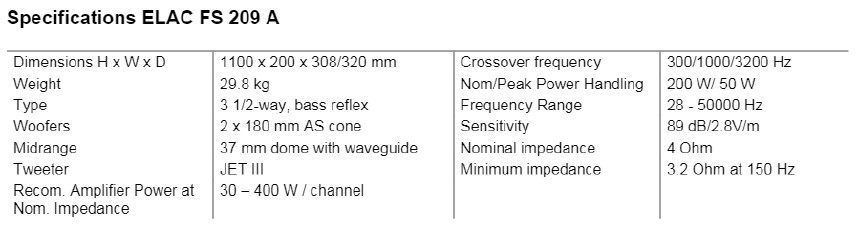

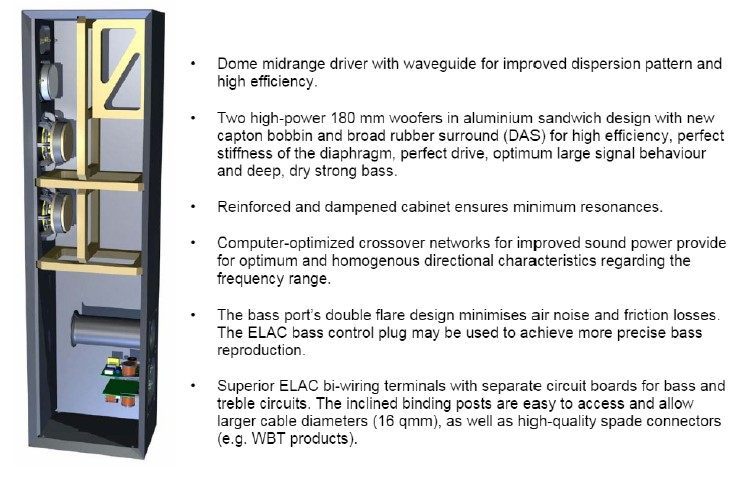

Jestem skołowany bo z broszury informacyjnej wynika, że powinna być osobna zwrotnica dla niskich częstotliwości.

Częstotliwości podziałowe to 300/1000/3200 Hz.



Z tak dużych kolumn spodziewałem się obfitego basu... Znacznie mniejsze ELAC 407  to potwory jeśli chodzi o reprodukcję basu w porównaniu z FS 209.

Zapraszam do dyskusji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ro35]

coś nie halo,

brakuje płytki, tak wygląda zwrotnica fs249 (kolejna wersja 209)

(z testów w audio.com.pl)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Października przez ro35

[audioburak]

Przecież na Twoim zdjęciu jest nawet "prowadnica" do wsunięcia drugiej płytki zwrotnicy.

Pewnie jeszcze woofery podłączyli szeregowo i dlatego cienko z basem 😉

[Kubic]

6 minut temu, audioburak napisał:

Przecież na Twoim zdjęciu jest nawet "prowadnica" do wsunięcia drugiej płytki zwrotnicy.

Pewnie jeszcze woofery podłączyli szeregowo i dlatego cienko z basem 😉

Dlatego drążek temat.... Cała seria 200 miala te same terminale więc w ramach oszczędności moze nie zmieniali tego. Natomiast dziwi mnie to rozwiązanie bo miałem kiedyś 207.2 i tam też były osobne zwrotnice.

[StachMuszel]

Ale to są nowe kolumny, czy z rynku wtórnego?

[audioburak]

A jak są podłączone te woofery - zgodnie z moją sugestią ?

[schik]

Przecież  gołym okiem widać że były ,,modyfikowane'.' Mam 207 ae które w oryginale miały elektrolity , mkt  i oczywiście 2 płytki.Radzę poszukać kogoś kto może udostępnić oryginalną zwrotnicę ,może wujek Google...

Edytowane 22 Października przez schik

[schik]

  Swoją drogą, może ktoś wyjaśni skąd 3,5 drogi w  kolumnach z trzema głośnikami?

[audioburak]

@schik

No jak z trzema, jak z czterema - dwa woofery -300/1000 Hz

średni od 1000 do 3200 i tweeter powyżej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[schik]

Ups...niedopatrzyłem przecież to nie 208 ,moja kulpa😀

[Kubic]

Tajemnica zaginionej zwrotnicy rozwiązana 😉

Elac na Aniversary Edition przygotował coś wyjątkowego i zwrotnice LF oraz dodatkowe MF I HF schował na tylnej ściance kolumny za wygłuszeniem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

18 godzin temu, schik napisał:

Przecież  gołym okiem widać że były ,,modyfikowane'.' Mam 207 ae które w oryginale miały elektrolity , mkt  i oczywiście 2 płytki.Radzę poszukać kogoś kto może udostępnić oryginalną zwrotnicę ,może wujek Google...

Jak się okazuje jednak nie. Help Desk ELAC potwierdził również seria Anniversary była budowana właśnie w taki sposób.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioburak]

@Kubic

Czy ta "odnaleziona" zwrotnica LF wyjaśniła Ci do końca problemy z basem ?

A może zostały celowo odchudzone 😉

[ro35]

2 godziny temu, Kubic napisał:

Elac na Aniversary Edition przygotował coś wyjątkowego

jedyne wytłumaczenie, że ta wyjątkowa zwrotnica nie mieściła się na płytce :))))

mam bs203AE, chyba zaraz rozkręcę aby zobaczyć co tam wyjątkowego 😉 hmm, to mała kolumna 😄

[schik]

Miały jednak dwie płytki ale jedną ukrytą.Zawsze twierdziłem że duże głośniki nie  muszą automatycznie oznaczać dużego basu co w tym przypadku chyba się potwierdza.

Inna sprawa jak zdefiniujemy duży bas.

[rafa]

2 godziny temu, schik napisał:

Inna sprawa jak zdefiniujemy duży bas.

Nadmiarowo podbity w stosunku do reszty pasma? Ile to nadmiarowo? No coz nie ma takiej definicji choc mozna jako wzorzec przyjac studyjne kolumny mieszcace sie w 3 albo nawet 2 dB odchylki.

O finalnym efekcie i tak zadecyduje finalne pomieszczenie 😉

[schik]

13 minut temu, rafa napisał:

O finalnym efekcie i tak zadecyduje finalne pomieszczenie 😉

I preferencje słuchacza😀
