ZAGRA P.A. MK III

[darkul]

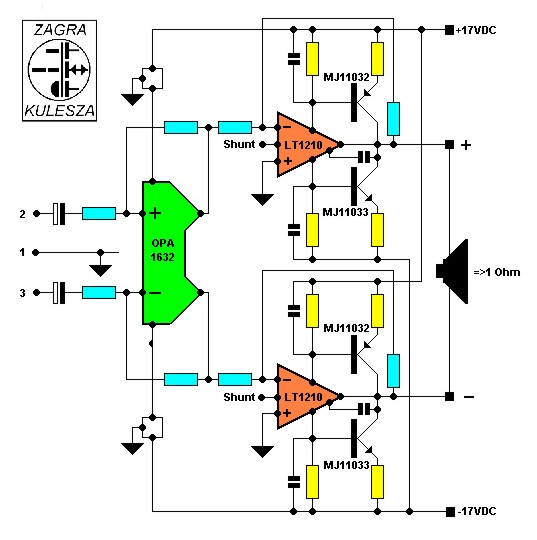

Nowy wzmacniacz końcowy mocy.

Bardzo szybki,wydajny prądowo.

[obrazekLUKASZ-283132_1.jpg] [obrazekLUKASZ-283132_2.gif]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dudivan]

Znaczek firmowy wyglada prawie jak trioda pomijajac drobne nierownosci kreski. Jak sie darkul nawrocisz, to dopiero bedzie !

[darkul]

W paint zmniejszony.... to i pogryziony.

[lancaster]

i ten znaczek po prawej...gra gitara:) Kiedyś, to podawałeś wszystkie wartości elementów.

[darkul]

Tjaaa.. daj ręke to kręgosłup wyrwą..he,he,he..

Elementa dobieramy wedle interesującego nas wzmocnienia dla obu stopni...jak i typu tranzystorków.

Pojemnośći tyż...

[GrzegorzM]

>Darkul

I co tam słychać w sprawie wzmaka

to już naprawde długo trwa

[darkul]

>Gregory

W tym tygodniu nic nie mogłem załatwic!

Wczoraj zamówiłem w USA 4-ne potki Alpsa z silnikiem,przyjada UPS'em,więc za 10 dni!.Musze zrobic inaczej zdalkę.Veteran z forum niema czasu na WM8816 i temat upadł. Niestety dopiero 24 kwietnia z Pawłem bedziecie mnieli klocki gotowe.Gałki będziesz miał w środe lub czwartek.W piątek lub sobote puszczam foty.

[Matthew]

Darkul, ja z innej beczi, doszły mnie słuchy że możesz mieć na zbyciu Alpsa niebieskiego z silniczkiem? 2x50k...

[darkul]

Alpsy mam..ale dla siebie.

teraz to temat reglamentowany... jaki rynek zbytu taka i oferta niby dystrybutorów ALPS'a w kraju.

ceny rzędu 150 ZŁ za potaka sa debilne.

[Matthew]

pliiiisss jedn sztuke z silniczkiem niebieskiego 2x50k pliiiiiiiiiiiissssssss nie wiem jak sie odwdzięczę, mam chip PGA2310, jakos moge sie zamienic albo coś, dorzucić ten chip , bardzo mi zależy na alpsie, Darkulu, to ja dzwoniłem do Ciebie proszę ....

[darkul]

2310 ja niechcieć!

Wolumen..szukaj..szukaj..

[Matthew]

no trudno ;( znająć życie nie znajdę na Wolumenie i będę musiał wywalić 180 zł w Madralu... ale jakbyś zmienił zdanie to czekam na znak. [email protected]

[ahaja]

Czy dużo gorszy byłby czarny Alps z silnikiem od tego niebieskiego? Pytam bo u mnie w sklepie jest taki za 56,00 ... tylko nie wiem jak to podłączyć - piny w jednym rzędzie - jakby ktoś miał rysunek i mógłby wrzucić to będę wdzięczny.

[Matthew]

słuchaj, jeżeli się okaże że dobry jest ten potek co u ciebie w sklepie to kupił byś mi??????? i wysłał???? oczywiście przeleję ci kasę !!!!

[darkul]

>ahaya

Daj mi jak mozesz swój namiar na priva.... alpsików nigdy nie zawiele.

[Matthew]

Darkul, zdradź gdzie robisz gałki do potencjometrów???

[Matthew]

właśnie, napisz na priva do mnie też [email protected]

[darkul]

mam zdechnieta tokarke... mam teraz gościa w moragu.. taki starszy kumaty pan w małym warsztat garaz power.

[Matthew]

jezu, czy wszystko musi być jak najdalej odemnie ;)

[ahaja]

Namiary : kkoszewskimałpao2.pl. W GC mam zielonego Alpsika (bo ALPSEM go nazwać nie można :-)) ). Co do tych czarnych z silnikiem: nie mam oznaczęń , musiałbym sie przejechać i spisać - wiem tylko, że mają wyprowadzenia w jednym rzędzie i 2x100k - czy mają inne - dam znać (na pewno mają te zielone maluchy). Chciałem sobie zrobić do GC regulacje na 'leniucha' - czy to mocno skomplikowane?

Krzysztof

[Matthew]

słuchaj a te zielone są tez z silniczkami??????

[Matthew]

no tak, jaki to miałby być silniczek, silniczeniuniek ;) hehe cofam pytanie

[ahaja]

Nie - te zielone maluchy są bez motoru. Gra o niebo lepiej od tzw. Nobla z allegro (wiem bo mam ich jeszcze z 5 sztuk i sprawdzałem), nawet podobaja mi sie bardziej od czarnego, którego też mam. Jedyne co by mnie z powrotem przekonało do czarnego to zrobienie leniucha....

[Matthew]

słuchaj, na leniucha to prosta sprawa jak sie ma układ od veterana np, wejdź na www.unisonus.com i tam masz wszystko jak na dłoni

[Matthew]

Jakbyś mógł zerknąć w tym sklepie czarne alpsy z silniczkami, jaki mają, jakie ceny, jakie opory, i dał znać pliiiis ;)

[ahaja]

>Matthew

Jutro powinienem coś wiedzieć.

Veteran sprzedaje płytki do tego sterowania? Czy cale układy?

[Matthew]

no tak, tak jak masz na tej jego stronie, ja zamówiłem pod alpsa, cały układ zmontowony z elemantami dobrej klasy, bierzesz podłączasz pod silniczek, i już, masz jeszcze możliwość do przekaźnika i włączasz sobie zasilanie.. właśnie pilni eposzukuję alpsa z silniczkiem, ale nie za 180zł do jasnej cholery... jakbyś mógł oblukać te alpsy...

[ahaja]

Byłem - z jednej strony tego pota jest napisane "632M - 100Kx2" a z drugiej wytłoczenie na blaszce "Alps" - nie ma innych symboli. Jutro może pojadę z miernikiem. Wygląda na stereo, ale nie wiadomo czy ma reg. logarytmiczną - na pewno nie jest do balansu bo nie ma klikniecia na środku. Kosztuje 56,00.

[misiomor]

Darkul:



Tak patrzę, i z ciekawego tematu zrobiło się jak zwykle targowisko.



Przyjrzałem się temu schematowi i IMHO sterujesz bazy tych Darlingtonów napięciowo (jako że LT1210 bierze z zasilań 35mA w idle i większość tego prądu musi popłynąć przez rezystory baza-zasilanie żeby Darlingtony nie miały 35A prądu spoczynkowego), tak więc dobierając prąd spoczynkowy Darlingtonów mamy wybór:



- bardzo niski prąd spoczynkowy a więc zniekształcenia przejścia przez zero (to może dla niektórych "fajnie" brzmieć)



- zwiększając prąd spoczynkowy poważnie ryzykujemy thermal runaway



- zwiększając (w celu ograniczenia thermal runaway) rezystory emiterowe zwiększamy drop-out przy dużych prądach wyjściowych a i tak thermal runaway ciągle nam zagraża



W powyższych rozważaniach pominąłęm możliwość zwiększenia się z temperaturą idle current tych LT1210 (60mA max) co przy napięciowym sterowaniu baz jeszcze bardziej pogarsza stabilność temperaturową. Właściwie to szkoda że producent lekko go nie przekompensował termicznie, co w scalaku jest przecież bardzo łatwe.



Ja bym osobiście chyba spróbował op-ampa z mniejszym prądem spoczynkowym i / lub zwykłych (nie Darlingtonów) tranzystorów końcowych (z nie za wysokim Hfe), jak się nie znajdzie tranzystorów na taki prąd to zawsze można zrównoleglić kilka takich Toshib 2SA1943 / 2SC5200. W takim przypadku można by wywalić (lub dać duże wartości) oporników baza-zasilanie (żółte po lewej) i osiągnąć prądowe sterowanie baz tranzystorów, co usunęłoby problemy z punktem pracy.



Proszę, w razie możliwości wyprowadź mnie z błędu jeżeli coś źle napisałem.

[darkul]

Jak wiesz wszystko zalezy od aplikacji.. poziomu napiec zasilania[kompromis w doborze mocy strat],biasu.

Same rezystory biasu mogą byc wielkomocowe lub mozna zastosowac rozbudowane zródła prądowe.

W tym układzie z dośc sporym wzmocnieniem mozna uzyskac niskie zniekrztałcenia liniowe z nieliniowymi jest oczywiście gorzej,ale zato mamy szybki układ[LT1012 jest bardzo szybki ] i sprawnie działajaca NFB.

Stany przejśćia przez "0"sa dość dobrze maskowane spora wydajnośćia prądowa LT.

Kompromisy,kompromisy.... ale efekt jest warty zabawy... wzmak świetnie gra np.na Innfinnity czy duzych JBL'ach.
