Witam



Chciałbym zabrać się za modyfikację moich kolumn. Mam avance 509 (starszy model; nie mk2) + 501, 503 z mk2 zasilane przez Yamahę RX-V 630. Chciałbym wykonać modyfikację tych 509 - przede wszystkim idących w celu zrzucenia "koca" okrywającego muzyków. Mój repertuar muzyczny - głównie proste składy jazzowe, czasem nieco smooth lub acid jazzu. Pewnie najlepiej byłoby wszystko sprzedać i kupić sprzęt do stereo - ale inni domownicy inaczej patrzą na tą sprawę więc rozwiązanie takie nie jest możliwe.

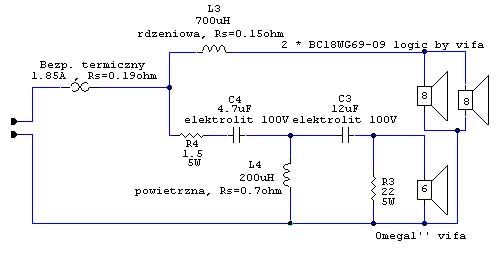

Zbadałem i pomierzyłem elementy w zwrotnicy oraz jej teoretyczną charakterystykę elektryczną - dołączone w plikach...



Plan jest następujący:

1. wzmocnić nieco skrzynkę wklejając trójkątne listewki w rogach ścianek

2. mata bitumiczna na całość

3. odsunąć włókninę wygłuszającą od ścianek

4. wyrzucić bezpiecznik termiczny w zwrotnicy (Czy to jest normalne aby coś takiego ładować???)

5. zmienić cewkę dla niskotonowych na rdzeniową o takiej samej indukcyjności, ale ze znacznie grubszego drutu

6. zmienić kondensatory na nieelektrolityczne o tej samej pojemności

7. zmienić rezystory na metalizowane 5W o tej samej reystancji

8. wymienić okablowanie wewnętrzne na przyzwoitsze i grubsze niż zastosowana gumka do majtek



Pytania mam następujące:



a. czy warto wymieniać elementy w zwrotnicy bez jej przeliczenia i skonstruowania na nowo (oczywiście w kontekście tych 509). Aż prosi się zmienić obwód woofera dodając kondensator - co mogłoby pomóc w detaliczności tonów wyższych...



b. czy warto dać inną (z grubszego drutu, powietrzną o tej samej indukcyjności) cewkę w obwodzie wysokotonowców (słyszałem że zmiana jej dobroci (=rezystancji) wymaga przeliczenia zwrotnicy)



c. czy warto dokonać jakiś innych zmian w tych Avance (ok, wiem że można zmodyfikować ich w drodze kupna innych - ale nie to jest obecnie celem ;-)





pozdrawiam

Maciej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Leszek36]

jak się nazywa ten programik?

[wodzu]

Circuit Maker 2000 - choć nie wnosi to zbyt dużo do dyskusji o zwrotnicy...

[MareG]

Oryginalna zwrotnica z Omeg - nadaje się po prostu do wykopania daleko, daleko...

Osobiście się o tym przekonałem (dokładniej w modelu 509mkII).

Po tuningu, łącznie z nową zwrotnicą - zagrały "nowym życiem"!

Oczywiście tuningu dokonał uzdolniony i szanowany DIYowiec... Polecam, Pozdrawiam itd.

[McGyver]

Potwierdzam. Sam projekt jest w miarę poprawny, ale części żałosne. W modelu 505 jest jeszcze gorzej, obie zwrotnice można schować w pudełku po papierosach, i jeszcze pewnie pudełko zapałek dałoby się upchnąć.

[wodzu]

MareG, czy w ramach modyfikacji zmieniona została konstrukcja zwrotnicy - czy też zostały "jedynie" wymienione jej komponenty na lepsze?

[McGyver]

Widzę że Mareg nie jest online, więc, jako że to ja wykonałem ten upgrade odpowiem za niego. Zwrotnica została na nowo zaprojektowana, jest to układ drugiego rzędu w obu gałęziach, cewki są powietrzne z dość grubego drutu a kondensatory foliowe. Ponadto została usunięta przegroda dzieląca obudowę na pół, a została wstawiona inna przegroda zmniejszająca objętość. Pod tą przegrodą powstała komora balastowa do wypełnienia materiałem obciążającym, np. suchym piaskiem. Wytłumienie to teraz maty bitumiczno-filcowe na wszystkich ściankach i znacznie mniej watoliny. Oczywiście po tych ostatnich zabiegach bassrefleks należało przestroić.

[wodzu]

UUUU - widzę pełen profesjonalizm. Wyrzucenie tej przegrody to już nie prosta zmiana elementów. Czy wynikało to z potrzeby zapewnienia głośnikom większej przestrzeni czy też zadecydowały inne względy? Bo przecież taka przegroda jest niezłym usztywnieniem obudowy która sama z siebie do super sztywnych to nie należy?



Czy zachowałeś starą częstotliwość podziału i stopień tłumienia wysokotonowego? Tak swoją drogą to czy są gdziekolwiek dostępne parametry tych głośników - na stronach D-S-T próżno szukać - jest tylko BC18WH49. (wysokotonowego nawet nie szukam - brak oznaczenia typu, jedynie info że Vifa dla Avance - wiesz może z jakiego głośnika on się wywodzi?).



Mam teraz zagwozdkę - czy modyfikować projekt zwrotnicy Avance, czy też zdecydować się na zmiany radykalne...

[domino]

moim skromnym zdanie najpierw bym spróbował ja troche zmodyfikować a jeśli bedzie kicha wtedy sprzedawac,

wymiana kondow z elektrolitow na MKP Np Jensena napewno bardzo pomoze a cewki na powietrzna ale z drutu min 1mm

[kaaz]

panowie, krótkie pytanie: czy Avance Omega 503 są ekranowane magnetycznie? (chyba się dobrze wyraziłem). Pytam gdyż muszę postawić kolumny tuż obok TV.

[McGyver]

Wodzu, osiemnastki z serii BC i TC różnią się nieco materiałem membrany i jego powlekaniem. Podstawowe parametry mają bardzo zbliżone. Tweetery w Avansach MK II to tzw. Logic by Vifa, czyli Vifa BC. Identyczne tweetery (no, front mają nieco inny) znajdziesz w Dali Suite i niektórych Audiopsychikach... tfu, Audiofizykach miało być...

[smok welski]

mam wielką prośbę. temat modyfikacji awansów (zwrotnicy) był na forum maglowany wielokrotnie. nie doczekałem się jednak konkretów. mam 503 w wersji mkI. dokleiłem już cokolik z granitu + stożki. teraz chcę wymienić komponenty zwrotnicy na lepsze jakościowo bez zmiany ich parametrów oraz wewnętrzne okablowanie. może ktoś potrafi podać parametry cewek i kondenasatorów tudzież innych oporników. wiem tylko że jako cewkę dla tweetera ktoś tam wstawił 0,5 mH powietrzną taśmową akkusa i niby było dużo lepiej. proszę o wskazówki

[wodzu]

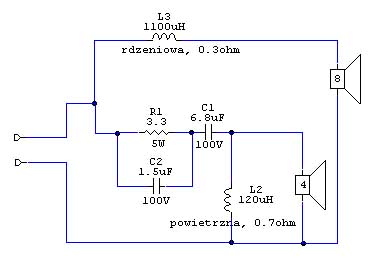

Smok, taka modyfikacja to na prawdę pestka - po prostu odkręć terminal głośnikowy i zobacz komponenty na płytce umieszczonej pod nim. Rezystory są normalnie oznaczone wartościami, podobnie jak i kondensatory. Cewki wymagają innego zabiegu - odlutuj je i odklej. Pod nimi na płytce są umieszczone ich wartości. Dodatkowo zmierz rezystancję dla cewki w obwodzie wysokotonowego bo podobno nie powinno się jej zmieniać bo podbija to wysokotonowy. Do takiej modyfikacji nie potrzebujesz zatem niczyjej rady! Załączam zwrotnicę od 501mk2 - może w czymś jednak pomoże (swoją drogą to dziwna ona jakaś jest). Moje pytanie dotyczące modyfikacji dążyło nieco dalej - czy wymiana elementów na lepsze jest właściwa, czy może warto zmienić ich wartość...



McGywer - ale tych zastosowanych w moich kolumnach BC18WG69 nie ma w żadnym katalogu Vify - obojętnie czy mówimy o serii TC czy BC. W obu seriach są tylko modele 49 tzn. TC/BC18WG49!!! Dodatkowo w 509 (nie mk2) jest wysokotonowy nie z serii Logic - jest oznaczony po prostu jako Omega 1'' tweeter Vifa; ma także inny kształt . Zupełnie więc nie wiadomo jakie toto ma parametry i do czego jest podobne... Znasz może parametry tych przetworników? Czy pamiętasz jeszcze jaki był schemat zastosowanej przez Ciebie w tych 509mk2 zwrotnicy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Spokojnie możesz przyjąć parametry dla wersji 49. Po prostu 69 jest produkowane dla Avansa, i ma inną naklejkę i czasem logo wytłoczone na koszu. Tweeter jest taki jak napisałem, niezależnie od kształtu frontu i nalepki.

[Gotomik]

DO MCGyvera:



Czytałem w którymś twym poście (chyba z 2003 r.n.e) , że zapodasz zdjęcia i wnioski z tuningu Omegi 509mkII. Jestem zainteresowany twymi pracami i wnioskami. Czy zamieścisz na forum??



::pozdro::
