Pozwalam sobie założyć nowy wątek poświęcony budowie wzmacniaczy wielokanałowych do kina domowego. Wiem, że parę osób już coś takiego robiło, znajdzie się na pewno parę które już, lub wkrótce do tego się zabierze. Wątek ten więc miałby służyć wymianie doświadczeń w tym temacie.

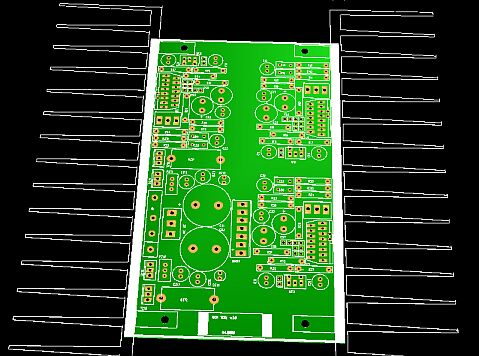

Poproszono mnie o próbę zbudowania takiego wzmacniacza w jak najniższej cenie lecz w miarę dobrej jakości. Wybrałem do tego celu LM1876 jako, że jest to układ który gwarantuje dość dobrą jakość dzwięku za stosunkowo niewiekie pieniądze. Poza tym przy wszystkich jego zabezpieczeniach raczej ciężko go zabić. Żeby układ był w miare uniwersalny istnieje możliwość mostkowania poszczególnych układów. Mogę zatem uzyskać wzmacniacz 6x20W (pełne kino) lub 3x40W (uzupełnienie istniejących systemów stereo). Wzmacniacze pracują w swoich układach aplikacyjnych z noty TI. Dodałem jedynie układy opóźnionego wyłączania MUTE. Zasilanie zrobiłem stabilizowane na LM337/317 + tranzystory. Wszystko na dwu stronnej płytce, której symulację (na razie;-)) pozwoliłem sobie zamieścić na rysunkach. Zostaje jeszcze dorobienie selektora wejściowego z regulatorem 6 kanałowym. W wątku o GC mówi się o PGA i rzeczywiście to dosonały układ jednak takie rozwiązanie wydaje mi się za drogie (przynajmniej w początkowym wykonaniu). Rozmyślam nad tym SSM2160, jest jakby stworzony do tej aplikacji. Mam nadzieję, że nie będzie też tragedii z jakością w końcu Analog Devices to bardzo dobra firma. Czy ktoś już coś robił na tym układzie?



Pozdrawiam i zapraszam do dyskusji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Adrian]

Mysle ze tanio i w miare dobrze wyszloby na dobrych modelach STK

ostatnio na forum ktos odnowil watek.

Moce sa wieksze i aplikacja dosc latwa

Co do sterowania to pga faktycznie jest dosc drogie

Chyba lepiej poszukac cos nie koniecznie hi-end ale hi-fi :-)

veteran ostatnio cos kombinuje na WM8816

Popytaj go bo cenowo wyglada lepiej od pga

[DeTom]

LM1876 kosztuje w TME około 10zł przy 1 szt. STK są jednak droższe. Co do wiekszej mocy to nie wydaje mi się potrzebna do średniej wielkości pomieszceń, a i chłodzenie zaczyna być kłopotliwe. Poza tym LM gwarantuje jakość dzwieku (w końcu na bardzo zbliżonych układach robiony jest GC) a STK nie znam. Co do regulacji na WM to nie jest to układ łatwo dostepny, nie sądze też żeby był tani bo celuje raczej w Hi-end.

[dodo]

jeśli ma być hi-fi a nie hi-end to myślę , że 6 kanałowy Alps wbyłby w sam raz

a na dodatek ma silniczek , więc można by lenia zaimplementować

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DeTom]

Tylko nie ma wtedy możliwości regulacji miedzy poszczególnymi kanałami. Choć zastanawiam się czy to potrzebne. Co do tego potencjometru to przyznam szczerze nie wiedziałem, że coś takiego robią. No i jest stosunkowo tani.

[dodo]

nie wiem jak inne DVD ale ja w swoim posiadam regulację opóźnienia (+/- 5 ms ) i poziomu sygnału +/-5dB dla każdego z kanałów więc nie mam problemów

Delikatnie pragnę zauważyć , że cały twój projekt dotyczy DVD z wbudowanymi procesorami no i pozbawia możliwości 30 iluś tam ustawień typu , sala koncertowa , stadion itp. a wiem , że niektóży to lubią

[DeTom]

Zgadzam się z Tobą ale nie zapominaj że wielu ludzi ogląda DVDczy Divx z komputra i mają karty 5.1. Są też tanie odtwarzacze typu WIWA które też mają wbudowany dekoder i wyjście po analogu 5.1 sam mam taki :-)

[Molibden]

Stabilizatory i tranzystory w zasilaczu nie są potrzebne (najwyżej do zasilania jakiegoś przedwzmacniacza), lepiej zasilać bezpośrednio pod warunkiem że nie przekroczy się dopuszczalnego napięcia. Regulację kanału centralnego i tyłów można w prosty sposób zrobić dodając jeden potencjometr podwójny i jeden pojedynczy za głównym 6-ciokanałowym w tych kanałach. 1876 to wzmacniacze z serii "Overture" o budowie wewnętrznej identycznej jak 3886 tylko tranzystory wyjściowe są mniejszej mocy.

[jankas]

Czy ktoś empirycznie sprawdził jakość dzwięku LM 1876 (w topologi Gainclone) z różnymi elementami biernymi i może to porównać do Gainclona ?



--> "Delikatnie pragnę zauważyć , że cały twój projekt dotyczy DVD z wbudowanymi procesorami no i pozbawia możliwości 30 iluś tam ustawień typu , sala koncertowa , stadion itp. a wiem , że niektóży to lubią "

to bardzo dobra uwaga, może zaśmiecę wątek ale jak można uzyskać /zbudować pre z w.w funkcjami bez wydawania 5000 tys. zł na pre audio video .

[DeTom]

jankas pierwsze swoje pytanie powinieneś zadać raczej w wątku poświeconym Gainclonowi ;-)

Co do drugiego pytania to możliwości są następujące: można w dość prosty sposób zbudować dekoder surround, co do ustawień o których pisał dodo to opierają się one na różnych rodzajach pogłosu. Są scalaki które to realizują.

[DeTom]

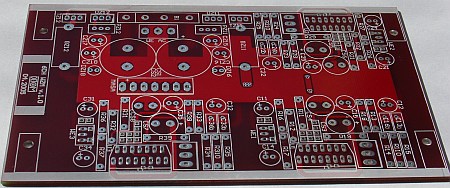

Chciałbym odświeżyć wątek jako, że mam już gotowy działający moduł. Rezultaty są zadowalające. To mój pierwszy kontakt z rodziną układów Gainoclono - podobnych ;-) i muszę przyznać, że gra to całkiem przyzwoicie. Zwłaszcza, że nie używałem zbyt wyszukanych elementów. Załączam ze trzy zdjęcia na pierwszym płytka, na kolejnych zmontowany moduł.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[20Hertz]

Moze do regulacji wzmocnienia cos z rodziny potencjometrow cyfrowych Dallas Semiconductor. Scalaki sa dosc tanie, a mozna wybrac uklady sterowane guzikami lub przez uC. Mozna by wiec zrealizowac regulacje dla wszystkich kanalow.

[DeTom]

Myślę na układem SSM2160. Jest on wprost stworzony do tego celu. Niezależna regulacja każdego kanału oraz sumy wszystkich. Regulacja enkoderem oraz jakaś prosta wizualizacja na LED-ach lub LCD.

[20Hertz]

Enkoderem oczywiscie przez uC. Bo mam taki jeden ale karty dokladnie nie przeczytalem :) Te z DS jezeli chcesz stosowac uC to naprawde zaden problem do spelnienia wszystki zalozen. Wizualizacja to nie problem. W razie czego sluze pomoca przy programie. DS ma bardzo szeroki wybor tych scalakow 6 w jednym tez sa tak jak i 256 pozycyjne. Analog to uznana firma ale o tym scalaku ci nic nie powiem.

[DeTom]

Trenowałeś już potencjometry z Dallasa ? Chodzi mi czy są ciche w czasie regulacji. Co do pomocy w programowaniu to dzięki za chęci zapamiętam i może skorzystam kiedyś. Sam piszę w asemblerze na PIC a Ty ?

[20Hertz]

A mozesz opisac zjawisko glosnej regulacji bo za bardzo nie moge skojazyc. Ja trenuje AVR w asamblerze jak i BASCOMie (prosze bez smiechow :) czasami tak jest poprostu wygodniej).

[DeTom]

Chodzi o odgłosy w momencie zmiany głośności. Dobre układy m.in PGA mają zmianę rezystancji w zerze napięcia i dzieki temu nic nie słychać. Jak to wygląda w DS-ach.

[veteran]

~DeTom



Gratuluje! Piekna plyteczka :)

SSM2160 to calkiem przyzwoity uklad i tutaj powinien nadawac sie idealnie. Z ukladow pushbutton Maxima MAX5407 i DS1802 sa ok, ale ograniczeniem jest zakres napiecia zasilania. DS1808 nie ma juz tego problemu. Kiedys testowalem kilka potencjometrow z AD - te prezentuja sie bardzo dobrze. Musze tylko poszukac typow i plytek prototypowych. Jezeli chodzi o sposob regulacji glosnosci - impulsator mozna zastapic zwyklym potencjometrem weglowym podlaczonym do komparatora lub ADC mikrokontrolera ;) Bardzo wygodne rozwiazanie.

[20Hertz]

Nie pamiętam jak jest dokładnie ale zdaje mi się, że w DS jest nawet wyjście sygnalizujące przejście przez zero wiec pewnie to robi.

[DeTom]

Veteran dzięki. Może leży Ci jakiś SSM2160 i się kurzy chętnie bym go odkupił. Co do enkodera to ma on dla mnie pewne zalety, których nie znajdę w potencjometrze. Muszę się jednak zgodzić, że oprogramowanie tego drugiego jest prostsze.

[smoky]

--> DeTom

U mnie lezy SSM2160S i sie kurzy wiec moge ci odsprzedac. Daj cynk na priv jak jestes zainteresowany.

Pozdrawiam
