Preamplifier

Peter Daniel

Przez Peter Daniel ,
w DIY

Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    Peter Daniel Kompan

    Peter Daniel

    Opublikowano
    • Autor
    Opublikowano

    >>Attenuator po stopniu wzmocnienia nie jest najlepszym rozwiazaniem.

    Zwieksza ryzyko przesterowania ukladu szczegolnie kiedy caly czas zwiekszany jest poziom wyjsciowy zrodel sygnalu...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ludo Współtwórca

    ludo

    Opublikowano
    Opublikowano

    Oczywiscie kiedy sie ma +-120V zasilania to mozna sobie na takie wybryki pozwolic ale kiedy jest do dyspozycji +-12 (AD8610/20) albo +-18V (OPA627) to sprawa calkiem inaczej wyglada.

    Zalozmy jeszcze ze jakiemus konstruktorowi wpadnie pomysl skopiowania ukladu z

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) fig.37 na stronie 36 to moga powstac klopoty juz przy wzmocnieniu 2 razy...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    veteran Entuzjasta

    veteran

    Opublikowano
    Opublikowano

    Mysle, ze cena druku nie przekroczylaby kilku zł. To samo dotyczy modulu zasilania. Komplet stereo z zasilaniem bylby wiec dostepny w granicach 20zł.



    ~olekbiker



    Polecam miniatorowe przekazniki bistabilne, ktore swego czasu wyparzyl w TME Bodo. Model AZ850. Sa hermetyczne, maja zlocone styki oraz (co najwazniejsze) plynie przez nie prad tylko w momencie przelaczania. Do tego maly mikrokontrolerek, troche kawy i mamy selektor obslugiwany np. pilotem, przyciskami, impulsatorem... ;) Adrian z Jarem zaprojektowali bardzo fajny selektorek:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    veteran Entuzjasta

    veteran

    Opublikowano
    Opublikowano

    Tak wyglada AZ850 - bardzo poreczna obudowa w standardzie DIP.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bodo_z Entuzjasta

    bodo_z

    Opublikowano
    Opublikowano

    Az850 Przekażniki bardzo dobre i do tego dla ZETTLER ka Robi je Relpol - Żary, robią też Az832 też w wersji monostabilnej i bisrabilnej ciut inaczej wygląda i ciutek wyższy lecz nie gorszy od 850 pozdrawiam Bodo_z

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Rambo Kompan

    Rambo

    Opublikowano
    Opublikowano

    też zamówię, zawsze można potem coś pogadać i powybrzydzać ;)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    "Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

    wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

    Odnośnik do komentarza
    Udostępnij na innych stronach
    pkrecz Kompan

    pkrecz

    Opublikowano
    Opublikowano

    >Veteran

    Ja wstępnie piszę się na jedem komplet stereo przedwzmacniacza oraz jedną płytkę pod zasilacz, ale tylko w wersji z diodami (mostek).

    Pozdrawiam.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    tomek__w Rekrut

    tomek__w

    Opublikowano
    Opublikowano

    -> veteran

    Zapisuje sie na komplet stereo + zasilanie



    I oczywiscie jak chyba wiekszosc na komplet plytek do GC3875 + zasilanie do niego o ile oczywiscie bedzie to mozliwe.

    Przy okazji skladania zamowienia na plytki preampa mozna by odrazu zlozyc zamowienie na plytki do GC .....

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    veteran Entuzjasta

    veteran

    Opublikowano
    Opublikowano

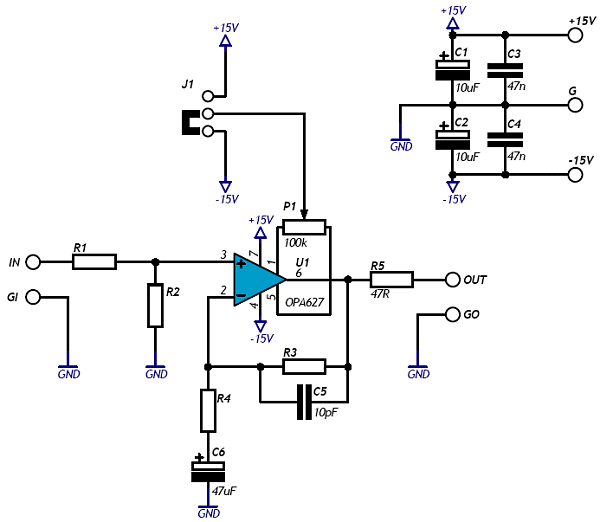

    Na dole znajduja sie schematy zasilacza oraz prostego przedwzmacniacza. Ten drugi juz jutro powinien trafic do zakladu. Elementy: P1, C6, J1, R5 nie sa wymagane - dodalem je, zeby plytka stala sie nieco bardziej uniwersalna. Zobacze co da sie zrobic w sprawie drukow do GC ;) Jezeli chodzi o plytki pod LM3886 - powinienem je miec niebawem.



    Z gotowym kitem (plytka + elementy) przedwzmacniacza to ciekawy pomysl, zastanowie sie nad nim.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    veteran Entuzjasta

    veteran

    Opublikowano
    Opublikowano

    Schematy...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-772-100007620 1170268285_thumb.gif

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    dodo Poszukiwacz

    dodo

    Opublikowano
    Opublikowano

    do veteran :



    Rozumiem , że preamp ma być prosty i podejście jest purystyczne , ale ani kondensatora na wejściu ani kondensatora na wyjściu to trochę ryzykowne ????

    A w kwesti zasilania czy nie można by go ulepszyć dodając drugi dyskretny stopień

    ( no chyba , że chodzi o to aby było jak najtaniej )

    może coś takiego

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    dodo Poszukiwacz

    dodo

    Opublikowano
    Opublikowano

    coś nie daje się wkleić , chodzi o to

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    veteran Entuzjasta

    veteran

    Opublikowano
    Opublikowano

    Dzisiaj trafia do zakladu plytka pod preamp. Jutro do zasilacza.



    ~dodo

    Nie przewidzialem miejsca na kondensator wejsciowy/wyjsciowy. Powodow jest kilka:

    - kazdy ma inne preferencje (kondenstaory foliowe, BG N...)

    - gdybym chcial zostawic miejsce na dobrego MKP-ka na wejsciu lub wyjsciu to rozmiary plytki drastycznie by wzrosly

    - w wiekszosci wzmacniaczy znajduje sie kondenstaor na wejsciu (z GC bywa roznie)

    - na plytce jest potencjometr P1 ktory w niewielkim stopniu pozwala zredukowac offset samego przedwzmacniacza

    Zalozenie bylo takie, ze kazdy moze dobrac ten element wedlug wlasnego uznania i przylutowac go bezposrednio do wyprowadzen IN/OUT.



    Mysle jeszcze o zasilaczu z polecanymi przez Petera stabilizatorami LM29XX.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    dodo Poszukiwacz

    dodo

    Opublikowano
    Opublikowano

    ok. rozumiem , chociaż czy 3 cm2 więcej to aż tak dużo ? ( taką powierzchnię ma zwykły 4,7uF MKP)

    (wszystkie Gc by Peter czy BrianGT nie mają C na wejściu )

    rozumiem również , iż ta sama idea przyświecała aby każdy z kanałów budować na oddzielnej płytce zamiast zrobić 1 płytkę z dwoma OPA i z miejscem na potencjometr



    Mimo wszystko wezmę 2 szt PCB + 2 płytki zasilacza , a te stabilizatory , co polecał Peter to zdaje si w Polsce trudno dostępne są

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    grip Entuzjasta

    grip

    Opublikowano
    Opublikowano

    ->veteran

    Poproszę o:

    2xPCB do przedwzmacniacza

    2x PCB zasilania do przedwzmacniacza



    ...ALE czy nie lepiej zrobić od razu finalny, dopracowany produkt z pomocą Petera, tak jak to było w przypadku DAC-a?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
