Poprosze 2 plytki pod zasilacz i 2 do preampa.

Dzieki wielkie.



Po doswiadczeniach z preampem na tpa6120 podlaczonym do gaina, jestem ciekawy jak zagra ten.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

>Veteran

Poproszę dwie płytki bufora i dwie zasilacza, jeśli można. Może od razu zorganizować zamówienie na jakieś lepsze części ? Podejmie się ktoś?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

OPA627 jest dosyc drogi (ok $20/pc). Jesli macie mozliwosc probujce samplowac ;-)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

-->Peter Daniel

Sample z TI nie sa dostepne przynajmniej dla Polski od prawie roku:( ostatnia paczke jaka od nich dostalem to bylo pod koniec maja 2004.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

I bardzo dobrze że nie są dostępne, było masę cwaniaków którzy później sprzedawali to przez allegro.

Przez wyszukiwarkę można znaleźć przykład kogoś kto pytał jak dostać sample OPA2604, całe 12zł za sztukę.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Żeby była jasność, nie cieszę się z czyjegoś nieszczęścia, myślę że niektórzy wykorzystywali je w przeznaczonym do tego celu, ale jak sam napisałeś sami jesteśmy sobie winni. Nie chcę rozwijać tej dyskusji dalej bo to nie o tym w końcu wątek. Ubolewam również nad tym że sample nie docierają również do tych do których były adresowane

EOT

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Priv uzupełniony tylko jest taka sprawa że już rozmawialiśmy na privie na temat PCM2702 - w związku z tym nie chciałbym nadużywać Twojej uprzejmości...





Pozdrawiam

Irex

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

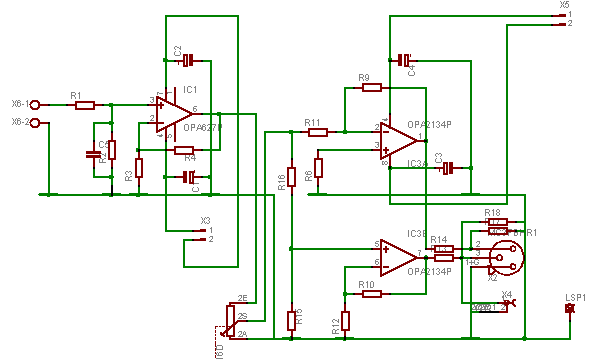

Wracam z projektem sprzed "kilku dni". Trochę to trwało ale oto jest. Po symulacjach w Circuit Makerze zdecydowałem ostatecznie na schemat jak poniżej. Do tego płytka. Jak ktoś chce w lepszej rozdzielczości to proszę o maila.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-1961-100007112 1170268973_thumb.png

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Nie uważasz, że w preampie można stosować ciensze ścieżki? Prądy są małe a im grubsza ścieżka tym więcej może zbierac zakłóceń.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Po pierwsze chciałem żeby płytka była łatwa do wykonania prymitywnymi metodami, dlatego jest jednostronna, ma szerokie ścieżki nie zbyt gęsto ułożone.

Po drugie szerokie ścieżki mają niski opór a to chyba dobrze.



Dlaczego uważasz że szersza ścieżka zbiera więcej zakłóceń? Zakłócenia łatwiej zbierają obwody o wysokiej impedancji.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Ja sie tylko tak spytałem. W sprzecie fabrycznym na ogół widziałem cieniuteńke ścieżyny. A ilość zakłóceń zalezy pewno od przekroju powierzchni przez jaką zakłócenia przenikają. Sama rezystnacja nie odgrywa już takiej roli przy wcz.

Ale płytka mi się podoba:-) Dobra robota. Masz rację, za cienkich ścieżek amatorsko się nie wykona.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • 2 tygodnie później...

Plytki do preampa powinny pojawic sie za ok. tydzien. Cena wyglada nastepujaco: przedwzmacniacz 5zł/pcb, modul zasilania 8zl/pcb. Zamowilem po 100szt kazdego z drukow, co daje jakies 50 kompletow i dosyc dobra cene ;) W wolnej chwili zrobie liste chetnych i korespondencje, zeby po odebraniu drukow z zakladu miec mozliwosc szybkiego ich wyslania (niebawem sesja) :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

>Veteran

'preamp 1 pcb' to 1 kanał czy na 1 płytce jest stereo?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

Ciąg dalszy mojej walki z preampem według pomysłu Petera/ML. Wykonałem prototyp, jak na zdjęciu, płytka zrobiona partyzanckimi metodami tak aby łatwo można było wymieniać części i eksperymentować. Układy scalone to OPA627 i OPA2604, które można wymienić na inne typowe wzmacniacze operacyjne np.: OPA134/2134, NE5534/5532 itp. Na zdjęciu widać rownież gniazdka w które można wetknąć kondensatory w obwodach zasilania scalaków w stopniu symetryzującym/wyjściowym. łatwi to eksperymenty z doborem odpowiednich kondów. W stopniu wejściowym wlutowłem na stałe WIMY 0,1uF, ale jak pokombinuję z tymi w podstawkach, to tu też coś pozmieniam. Po ostatecznym doborze elementów bedzie można ulepszyć rysunek ścieżek na płytce, być może rtównież dołożyć ztabilizatory napięcia ( narazie przewidziane na osobnej płytce) lub zrobić miejsce dla Alpsa z silniczkiem. Na razie to zwykły RK18.

Fajnie by było gdyby ktoś z Was dołączył się do przetestowania tego układu. Płytka jest łatwa w wykonaniu, a układ może się doskonale nadawać do sterowania zbalansowaną końcówką mocy, którą przedstawił Peter Daniel w wątku o Gainclone. Ja jeszcze nie miałem czasu sprawdzić tego układu, ale jeśli wszystko będzie OK, i będą chętni to można by zamówić profesjonalnie zrobione PCB.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

>>Foksik

Mam gorącą prośbę o projekt płytki(plik .brd i .sch), wygląda na projekt z Eale'a. Chciałbym zrobić opracowany przez Ciebie schemat do mojego GC, a nie chce mi się projektować płytki od początku, niestety ni mogę obiecać, że przetestuję ją w najbliższym czasie. Z góry thx. pozdrawiam.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

~ahaja

1 pcb pre to jeden kanal. Do stereo potrzebne sa 2szt.



~Adamo11

Wtedy bedzie komplet dual mono ;) Moim zdaniem wystarczy 2x pre pcb + 1x zas pcb.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

>Veteran

OK. dziekuję za wyjasnienie. To ja poproszę 2 zestawy pcb stereo do preampa i 1 pcb do zasilania

Pozdrawiam

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

Tzn 4 płytki do preampa i 1 do zasilania :-))

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

>Veteran

Zapomniałem zapytać - potzrebowałbym ze 3-4 płytek pod Tpa6120.... czy byłoby to do załatwienia?

Krzysztof

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

Odnośnik do komentarza
Udostępnij na innych stronach

~ahaja



Niestety, zostalo mi kilka na wlasny uzytek :( Po przerobkach kabla w moich sennheiserach i kilku probach mam ochote "napedzac" je symetrycznie ;)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
