Wzmacniacz 40W o małych zniekszt. TIM


Bardini
 Udostępnij

Rekomendowane odpowiedzi

Kiedyś dobierałem RC do różnych traf, a nawet sprawdzałem co zostaje za filtrem...wystarczy mieć oscyloskop...zastanawiam się po co te wywody.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Zawsze mnie bawiła ufność w narzędzia.

"Laserowa korekcja wzroku",... "Laserowe...",...

Wystarczy, że poda się taki laser małpie i będzie pan zadowolony...

Na jednym z urządzeń (drogim) jakie kiedyś dostałem do testów jest napis; "każde urządzenie zostało sprawdzone oscyloskopem",...

I wiele takich chwytliwych haseł istnieje w naszej przestrzeni.

Dociekliwy czytelnik zada sobie pytanie; jak to jest, że np. mamy obecnie do dyspozycji multimetry o dokładności powiedzmy 0,1% a kilka dekad temu szczytem był 1%... Skąd biorą się dokładniejsze, precyzyjniejsze przyrządy skoro mają być/są lepsze od tych jakimi się je buduje...?

Wyobraźnie, metoda, procedury,... drogi Jerry...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Dla przypomnienia wersja z RE 1/81 z pięknym elektrolitem 220 µF w Zoblu:



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez terminus

Megadeth - A House Divided       🤘SENJUTSU🤘         α  Ω  β  λ  μ  ∅  ½  ²  €  $  π         Ⅵ Ⅵ Ⅵ

Odnośnik do komentarza
Udostępnij na innych stronach
1 godzinę temu, terminus napisał:

Dla przypomnienia wersja z RE 1/81 z pięknym elektrolitem 220 µF w Zoblu:

ewidentny błąd w "kopiowaniu" oryginału, tam na pewno było 220 nF (nano), natomiast pozostałe elektrolity, rzeczywiście mocno "przegięte", na wejściu wystarczy ok. 10 uF (np. WIMA), na bazie pary różnicowej nawet 1 uF, z takimi wartościami budowałem i miło 😉 działało

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Z konwersji 1N914 na "krajowe" BAP811 zapewne wyszło całe zamieszanie z diodami.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Megadeth - A House Divided       🤘SENJUTSU🤘         α  Ω  β  λ  μ  ∅  ½  ²  €  $  π         Ⅵ Ⅵ Ⅵ

Odnośnik do komentarza
Udostępnij na innych stronach
22 godziny temu, terminus napisał:

Dla przypomnienia wersja z RE 1/81 z pięknym elektrolitem 220 µF w Zoblu:



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

wejście na (-) Jaki był cel tego zabiegu?



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Odnośnik do komentarza
Udostępnij na innych stronach

Błędy na schemacie to były pewnie celowe, prawa autorskie były ignorowane lecz takie wybiegi były często stosowane, i w wielu schematach publikowanych z zachodu się zdarzały, "wejście na (-) Jaki był cel tego zabiegu?   "połączenie wejścia z sprzężeniem pewnie skraca czas reakcji sprzężenia, bo działa bezpośrednio z sygnałem wejściowym.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez bodo_z
Odnośnik do komentarza
Udostępnij na innych stronach

Wejście nieodwracające ma zalety, choćby lepsze CMRR stopnia różnicowego; jedno wejście jest "uziemione" a na drugim potencjał paraneutralny (węzeł sprzężenia zwrotnego).

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
Godzinę temu, sybic napisał:

wejście na (-) Jaki był cel tego zabiegu?

też mnie przed laty to intrygowało, ale wtedy, "studiując" dataszity ówczesnych wzmacniaczy operacyjnych, zauważyłem że, podawano slew rate dla dwóch konfiguracji: z sygnałem na wejście nieodwracające i odwracające, w konfiguracji odwracającej drastycznie rosło slew rate, przykładowy dataszit

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  (patrz Figure 10 versus Figure 13), po za tym w konfiguracji odwracającej w tym wzmacniaczu nie trzeba stosować ŻADNYCH kondensatorów elektrolitycznych w torze sygnału, ja tak robiłem przed laty, mój post #488

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

No ale impedancja wejściowa mała. Dzielnika 470 ohm i 4,7nF to raczej z potencjometru 100k czy nawet 47 k nie wysteruje się właściwie. Potrzebny bufor.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

masz rację, ale to chyba jedyna wada takiej konfiguracji, a dobry bufor przydaje się w każdej konfiguracji aby zniwelować wpływ kabli sygnałowych

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez namor
Odnośnik do komentarza
Udostępnij na innych stronach
10 minut temu, moltos napisał:

No ale impedancja wejściowa mała. Dzielnika 470 ohm i 4,7nF to raczej z potencjometru 100k czy nawet 47 k nie wysteruje się właściwie. Potrzebny bufor.

Nie wiem jak patrzysz na konfigurację wejścia, te wartości to filtr, W tej sytuacji od napięcia wejściowego  odejmowane jest napięcie sprzężenia - napięcie  wejściowe przez( 100k) za to  wpływ ma rezystancja wyjściowa źródła ,

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

impedancja wejściowa oryginalnego schematu, dla sygnałów akustycznych wynosi 3,3 kOm + 470 Om, dopiero od ok 72 kHz zaczyna się wpływ filtra 470om + 4,7 nF , liczyłem wg. tego

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  (R - w Om, C - w pF, wtedy liczy)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Małe impedancje w układach mają swoje dobre strony; mniejsze wpływy zakłóceń na obwody, lepsze pasmo,...

Natomiast odwracające nie musi mieć mniejszych impedancji wejściowych, bo niby czemu?

Jak do tego dołoży się kwestie szumów prądowych to w ogóle sprawa konfiguracji wejść nie jest oczywista.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Grzegorz7
Odnośnik do komentarza
Udostępnij na innych stronach
54 minuty temu, moltos napisał:

impedancja wejściowa mała

3k to dość normalna impedancja wejścia liniowego. Można by więcej, ale niekoniecznie.

Godzinę temu, Grzegorz7 napisał:

Wejście nieodwracające ma zalety, choćby lepsze CMRR stopnia różnicowego; jedno wejście jest "uziemione" a na drugim potencjał paraneutralny (węzeł sprzężenia zwrotnego).

Do tego trudniej przesterować (nie ten przypadek rzecz jasna, ale nie ma przerzutów przy przekraczaniu na wejściu napięcia zasilania).

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nagrywamy.com

Odnośnik do komentarza
Udostępnij na innych stronach
Godzinę temu, moltos napisał:

Dzielnika 470 ohm i 4,7nF to raczej z potencjometru 100k czy nawet 47 k nie wysteruje się właściwie. Potrzebny bufor.

To też żaden problem. Dlaczego nie może być na wyjściu preampu nawet bez niczego potencjometr nawet te 47k? Jeżeli chodzi o odporność na zakłócenia i pasmo przenoszenia i wpływ na nie pojemności połączeń to lepsza sytuacja, niżby w analogicznej sytuacji na wejściu było też 47k czy więcej. Zysk z "bardziej logarytmicznej" regulacji gratis 😉

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nagrywamy.com

Odnośnik do komentarza
Udostępnij na innych stronach
16 minut temu, przemak napisał:

Dlaczego nie może być na wyjściu preampu nawet bez niczego potencjometr nawet te 47k?

Potencjometr powinien być raczej na wejściu niż na wyjściu preampu. Zwłaszcza 47k.

Zwłaszcza jeśli stopień następny ma niską Zin=3k.



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
18 minut temu, przemak napisał:

To też żaden problem. Dlaczego nie może być na wyjściu preampu nawet bez niczego potencjometr nawet te 47k? Jeżeli chodzi o odporność na zakłócenia i pasmo przenoszenia i wpływ na nie pojemności połączeń to lepsza sytuacja, niżby w analogicznej sytuacji na wejściu było też 47k czy więcej. Zysk z "bardziej logarytmicznej" regulacji gratis 😉

masz rację, ale jeżeli ten "ktoś"  "odkręci" na max. przykładowy potencjometr 47 kOm, to i tak, urządzenie sterujące "zobaczy" impedancję ok. 3,3kOm+470Om+równoległa 47 kOm, bufor z niską impedancją wyjściową, raczej "przyda się"

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
4 minuty temu, toptwenty napisał:

Potencjometr powinien być raczej na wejściu niż na wyjściu preampu. Zwłaszcza 47k.

Zwłaszcza jeśli stopień następny ma niską Zin=3k.



Oczywiście, że lepiej przesyłać wyższy sygnał, ale po to jest przedwzmacniacz, żeby głośność regulował niestety. Jeżeli impedancja wyjściowa miała by być wyższa niż te 3k, to lepiej na wyjściu w preampie. Jedyny problem z tym filtrem, by trza zmodyfikować ewentualnie.

1 minutę temu, namor napisał:

masz rację, ale jeżeli ten "ktoś"  "odkręci" na max. przykładowy potencjometr 47 kOm, to i tak, urządzenie sterujące "zobaczy" impedancję ok. 3,3kOm+470Om+równoległa 47 kOm, bufor z niską impedancją wyjściową, raczej "przyda się"

Nie widziałem, żeby ktokolwiek w domu przekraczał dwunastą czy drugą na potencjometrze głośności. Przy dopasowanych poziomach wręcz przeciwnie - zaczyna się narzekanie, że jakoś "mniejszą moc ma niż poprzedni". A jednocześnie "kurcze, przy cichym nierówne kanały, kiedyś robili lepsze potencjometry". Nie, kiedyś wyjście z kaseciaka miało 250mV a nie 2V, a wzmacniacze takie same 😉

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nagrywamy.com

Odnośnik do komentarza
Udostępnij na innych stronach
3 minuty temu, przemak napisał:

Nie widziałem, żeby ktokolwiek w domu przekraczał dwunastą czy drugą na potencjometrze głośności. Przy dopasowanych poziomach wręcz przeciwnie - zaczyna się narzekanie, że jakoś "mniejszą moc ma niż poprzedni". A jednocześnie "kurcze, przy cichym nierówne kanały, kiedyś robili lepsze potencjometry". Nie, kiedyś wyjście z kaseciaka miało 250mV a nie 2V, a wzmacniacze takie same 😉

oczywiście, tak jest, masz rację, ja tylko rozważam ekstremalne, techniczne, warunki eksploatacji "danego" 😉 wzmacniacza

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
Teraz, namor napisał:

oczywiście, tak jest, masz rację, ja tylko rozważam ekstremalne, techniczne, warunki eksploatacji "danego" 😉 wzmacniacza

W dodatku bez względu na poziomy przy odkręconym na maksa potencjometrze głośności jest tak głośno, że parametry sygnału mają znikome znaczenie 😉

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nagrywamy.com

Odnośnik do komentarza
Udostępnij na innych stronach

Ostatnio z Kolegą forumowym robiliśmy odsłuchy. Gały na maksa.

I rzeczywiście!

Było słychać parametry głośników a nie sygnału...



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
19 minut temu, przemak napisał:

W dodatku bez względu na poziomy przy odkręconym na maksa potencjometrze głośności jest tak głośno, że parametry sygnału mają znikome znaczenie 😉

chyba nie wielu, (szczególnie młodych audiofili) nie zdaje sobie sprawy na jak nie wielkiej głośności można "praktycznie" słuchać muzyki, jeżeli ktoś nie mieszka na odludziu (np. leśniczówka☺️ + duży salon), to słuchanie muzyki na poziomie 10 W w bloku, to już jest "chamstwo" wobec innych lokatorów

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
47 minut temu, przemak napisał:

Jeżeli impedancja wyjściowa miała by być wyższa niż te 3k, to lepiej na wyjściu w preampie

Należy dążyć do jak najmniejszej Zout, zarówno w DAC jak i w preampach.

Zout=3k to już jest b. dużo. W tym wypadku następny stopień powinien mieć Zin = minimum 30k.

Urządzenia solid state mają niskie Zin/ Zout w porównaniu do lampowych.

Usytuowanie potencjometru 47k na wejściu wzmacniacza solid state to zaproszenie do przydźwięku brumu, szumów i zniekształceń z powodu niedopasowania impedancyjnego.



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
10 minut temu, toptwenty napisał:

Usytuowanie potencjometru 47k na wejściu wzmacniacza solid state to zaproszenie do przydźwięku brumu, szumów i zniekształceń z powodu niedopasowania impedancyjnego.

Dlaczego?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nagrywamy.com

Odnośnik do komentarza
Udostępnij na innych stronach

a moim zdaniem potki 47k to przeszłość. Przy dzisiejszych DAC i pre 10k jest OK

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Odnośnik do komentarza
Udostępnij na innych stronach
10 godzin temu, przemak napisał:

Dlaczego?

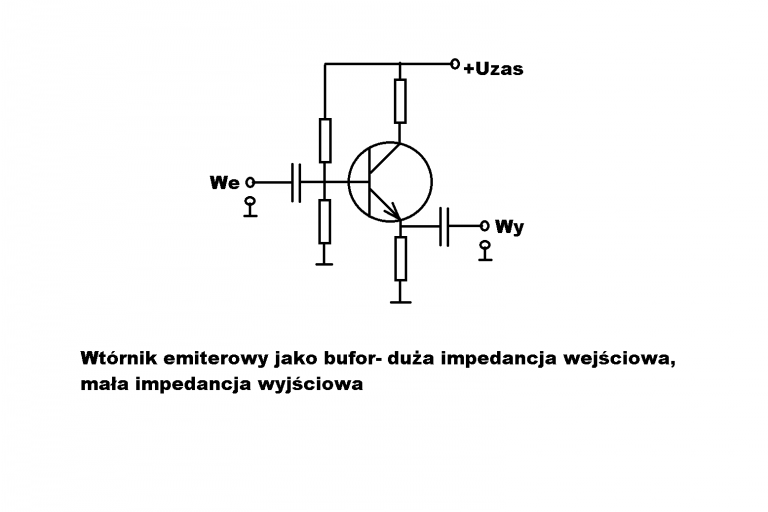

Dlatego, że potencjometr 47k między preampem a wzmacniaczem solid state ogromnie zwiększa Zout poprzedniego stopnie i zmniejsza Zin następnego stopnia.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
54 minuty temu, toptwenty napisał:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

To jakiś maszynowo tłumaczony bełkot.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Megadeth - A House Divided       🤘SENJUTSU🤘         α  Ω  β  λ  μ  ∅  ½  ²  €  $  π         Ⅵ Ⅵ Ⅵ

Odnośnik do komentarza
Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi
  • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

     Udostępnij



    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.
