Wzmacniacz 40W o małych zniekszt. TIM

[Rambo]

poczytaj opinie o tym preampie (nazywa się abox) w dziale "opinie"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

przy pot. 50k gra dobrze, przy mniejszej wartości bez preampa źle

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bogdan_]

przypomniało mi sie że potem jeszcze dowinąłem 2 razy kilka zwojów do trafa i zasilanie wzmacniacza i tranzystorów wyjściowych zrobiłem niezależne i to jeszcze poprawiło jakość w dużym stopniu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bardini]

ok

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bogdan_]

odnośnie potencjometru to ogromną poprawę dało przejście z 100k na 10k

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

>Szkoda, że jest to układ

>niesymetryczny ale w tym okresie to był standard.



To nawet może być i zaleta - nie obniża się zniekształeceń harmonicznych parzystych względem nieparzystych. A to ponoć lepiej brzmi.

Trzeba pamietac, że na schemacie były w układzie biasu cztery diody szeregowo, a typ podany to były dwie diody w jednej obudowie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

>oczywiście dołożeniu serwa bo bez tego trudno aby wzmacniacz był w stanie dobrze kontrolować głośnik niskotonowy



A jaki wpływ na kontrolę basu ma serwo?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

No, ale trzeba przyznać, że clona dobrze grającego jest znacznie łatwiej wykonać - tu tkwi jego 'moc'. I niech będzie z Wami!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Sebba]

W tamtych czasach TIM byly zmora bo nie bylo dostepnych szybkich o duzej czestotliwosci granicznej tranzystorow. Wykonalem tez kiedys ten uklad z artykulu inz. Prószyńskiej i na owe czasy gral dobrze. Dzis TIM nie jest juz zmora, sa dostepne szybkie i liniowe tarnzystory i nie trzena stosowac kilkadziesiat dB nfb, ktore to bylo przyczyna calego nieszczescia w ówczesnych wzmacniaczach.

Polecalbym wlozyc w koncowke pare MJL4302A MJL4281A i zmiejszyc nfb a uklad pokarze na co go stac....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

>Polecalbym wlozyc w koncowke pare MJL4302A MJL4281A i zmiejszyc nfb a uklad pokarze na co go stac....



Próbowałeś? I jak?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrea29]

-> Peter Daniel: na spotkaniu u pala55 miałem okazję porównać GC kaszio z moicm Aboxem by Bodo_z. Było jeszcze parę osób. I powiem krótko jeszcze raz: było to zestawienie dobrze grajacego wzmaka budżetowego (GC) z o klasę lepszym. ja tam ni emam co do tego żadnych wątpliwosći.

Innych GC niż kaszio nie słuchałem.

* * *

Podobał mi się też bardzo wzmak popełniony przez deToma wg lekko poprawionego (?) projektu darkula. Słuchałem w Tychach - robi wrazenie, dla mnie po prostu klasa. lepsze zasilanie, charakter dźwięku bardzo Aboxopodobny ;)

To tyle.

Aha, jeszcze cytata: "ale do GC to bym raczej nie porownywal, inna klasa ;)"

Oczywiście ja tak myślę o Aboxie kontra GC kaszio jakbyś nie wiedział ;)



Pozdr.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bardini]

W innym układzie zamierzam wykorzystać pary MJE/MJL, co prawda MJL3281A i MJE15032, ale zobaczymy...podobno to dobre trandki z dobrym SOA

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Bardiniten błąd o kturym napisałem zrobiłem przy przerysowywamiu schematu, aczkolwiek nie powoduje on dymienia wzmaka a jak ktoś niebędzie onim wiedział to go odrazu nie usłyszy awamak będzie grać poprawnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bardini]

>bodo_z

Abox się podoba.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

>>Aha, jeszcze cytata: "ale do GC to bym raczej nie porownywal, inna klasa ;)"

Oczywiście ja tak myślę o Aboxie kontra GC kaszio jakbyś nie wiedział ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Panowie, dopiero teraz zorientowalem sie ze popelnilem powazny nietakt moja wczesniejsza wypowiedzia. Kompletnie nie zdawalem sobie sprawy ze jest taki produkt jak Abox, i ze cieszy sie spora popularnoscia.



Niektore z powyzszych komentarzy zaintrygowaly mnie do tego stopnia ze przeprowadzilem male investigation i okazuje sie ze Abox to wzmacniacz wzorowany na "40w, male znieksztalcenia TIM" z '82 roku, i lansowany przez bodo_z , naprawde nie mialem o tym pojecia.



A wiec przepraszam Wszystkich ktorych urazilem swoja pochopna wypowiedzia " nie ta klasa" . Mialem tylko na mysli wzmacniacz ktory zbudowalem 20 lat temu (w sumie bylo ich 4) i przy ktorym zarazilem sie elektronika. A tu dla przypomnienia pare starych zdjec. ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

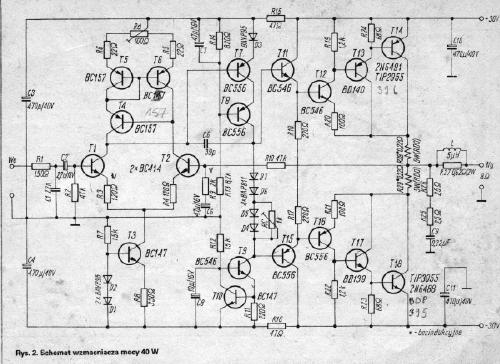

Moze jeszcze raz, troche lepiej czytelna wersja

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bardini]

>Peter

Zakładając ten temat również nie miałem bladego pojęcia o tym, że schemat z 82 roku to coś więcej niż moja pamięć o pomarańczowej okładce i tytule ze słowem TIM. Ukłony w stronę bodo_z, że potrafił wysciągnąć z tego schematu to, co najlepsze i zbudować fajny wzmak.



p.s.

W parze z tym numerem idzie jeszcze książka M.Feszczuka ( zielona note bene :) ) - "Wzmacniacze elektroakustyczne", która też gdzieś przez te lata "wyparowała".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

Co koledzy myślicie o takim eksperymencie, żeby w bazy tranzystorów T11 i T15 włożyć (połączyć je razem) kondensator bipolarny ok 100 - 470 uF (najlepiej BN-N). Ciągle mnie nurtuje takie usprawnienie ale nie mam jeszcze odpowiednio dobrego kondensatora.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

miało być .... BG-N

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

bezpośrednią inspiracją tego rozwiązania jest

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dik]

Mam tę książkę ale w kolorze żółtym, a ten wzmak mi grał ładnych parę lat i na początku tak jak Peter wsadziłem na końcówkę BDP395/6 a potem korzystając pełnymi garściami z transformacji ustrojowej wymieniłem trochę części na lepsze i grałem na nim do ... zeszłego roku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bardini]

>Rambo

Jaki efekt daje taki kond ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[stefanB]

Jak pojawił się wtedy w gazecie też go zdłubałem. Zrobiony na przyzwoitych markowych elementach grał naprawdę miło.

Jak sobie przypominam, ileś numerów pózniej były wydrukowane poprawki (usunięcie błedów).

Mnie się wydaje, że ten wzmak oparty był na kartach katalogowych RCA.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Jakoś nie mogę znaleźć podobieństw....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

Bardini - jest opisane co on robi - wprowadza więcej "życia" do dźwięku,

jar1 - tu chodzi tylko o wprowadzenie dodatkowego kondensatora o którym pisałem na stronie wcześniej, wcześniej tego nie robiłem ale zastanawiam się nad takim eksperymentem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rambo]

chodzi o "inspirację" na temat tylko tego kondensatora :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Jakoś nigdy nie zauważyłem zdecydowanej poprawy przy stosowaniu w tym miejscu kondensatora....ale nie zaszkodzi.

Ja bym zaczął od zmniejszenia wartości kondesatorów w zasilaniu z 470u na jakieś 10u - 47u i osobną masę do zasilacza głównego dla zasilania PCB i masy sygnałowej. Tam też powinna byc dołaczona masa głosnika

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lt_Bri]

nie wiem czy się komuś na coś przyda, ale...



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Można sie jeszcze pobawić w zwiększanie rezystancji oporników w emiterach pary różnicowej. np. do 360 ohm - zmniejsza sie wzmocnienie w otwartej pętli, mniejsze sprzężenie zwrotne i większa odporność stopnia wejsciowego na przesterowania. Wiekszy również margines fazy 'bezpieczeństwa'. Dźwięk robi się coraz bardziej spokojny i miły.
