Pomiar impedancji klon ProAc


Lok

Recommended Posts

Witam

Zaczynam zabawe z programem Speaker Workshop. Jak na razie zlozylem tylko Jiga. Na zdjeciu pomiar impednacji mojego klona ProAca.

I co mozecie powiedzic na podstawie tego wykresu. Czy port basreflex jest dobrze zestrojony. Czy dobrze odczytuje z tego wykresu, ze impedancja w najnizszym punkcie wynosi ok.6 ohm.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Witam.



Wykres wygląda całkiem pierwszorzędnie.



Jak masz wykończone wnętrze kolumny? Zastanawiają mnie ząbki między 100 a 200 oraz przed 500 Hz. Czy możesz zmierzyć impendancję samego woofera w obu obudowach?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Srodek wyklejony mata bitumiczna. Wytlumiony czyms w stylu welny owczej. Jest jeszcze przegroda usztywniająca ponizej woofera. Pomiar samego woofera nie specjalnie mi sie usmiecha, poniewaz musialbym wykrecic glosnik i odlutowac przewody.

Jakie znaczenie maja te zabki. Czego moze to byc przyczyna.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
  • 2 weeks later...

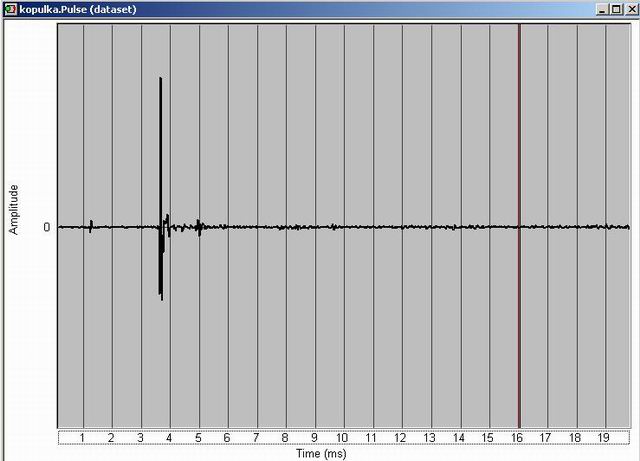

Odswiezam jeszcze watek poniewaz zaczynam pomiary. Oto pomiar jaki mi wyszedl. Nie za dobrze on wyglada. Co mozecie doradzic, zeby poprawic pomiary. Przy ustawieniu markerow pojawiaja sie male odbicia jak widac na wykresie. Czy powinienem sie nimi martwic. Czy nie zaszkodza za bardzo w pomiarach.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-66-100006894 1170269290_thumb.JPG

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Jaki dokładnie masz system pomiarowy(mikrofon, karta, kable,...)?

Po pierwsze wyskaluj dokładniej te wykresy bo niezbyt dokładnie można w tej chwili cokolwiek odczytać.

O ile dobrze skalibrowałeś jiga, to impedancja ma minimum na 7 omach , a bassrefex dostrojony na około 40Hz.

Wystarczy mała nieszczelność obudowy i na wykresie impedancji pojawią się takie "ząbki", więc dokładnie sprawdź szczelność obudowy.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Dzieki za pomoc.

Mikrofon to WM-61A karta to SB Live a kable robione z przewodow mikrofonowych. Czy jest jakis sposob zeby sprawdzic szczelnosc obudowy. Czy np. jak zatkam port to moge sprawdzic szczelnosc obudowy. Napisze jeszcze ze dopiero zaczynam zabawe z SW.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Jak dopiero zaczynasz z SW to poczytaj na innym forum

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

a znajdziesz odpowiedź na nie jedno pytanie.



Jak sam robiłeś te kolumny, to wiesz jak łączyłeś płyty i gdzie może "przepuszczać".

Najlepiej mieć w obudowie dwa głośniki niskotonowe i wciskając lekko membranę jednego, druga powinna się wychylić i później powoli powrócić na swoje miejsce.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Piotreq23 dzieki za pomoc. Forum tamte sledze i czesc juz przeczytalem. Ale tamte forum prawie martwe, dlatego tu pisze.

W kolumnie posiadam jeden glosnik niskosredniotonowy. Ale sprawdze jak sie zachowuje po zatkaniu bas-reflexu.

Skrzynek nie robilem. Scianki sa skrecane i klejone pod katem 45 stopni. Wiec nie podejrzewam ze moga byc dziurawe.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
  • 2 weeks later...

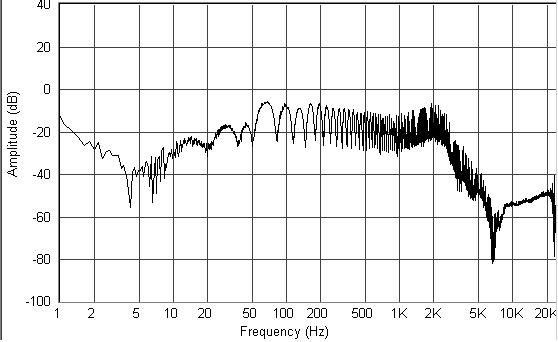

Dokonalem dzis jeszcze pomiaru NearField w obudowie ze zwrotnica glosnik 18w8535. Tylko ze strasznie dziwny ten pomiar. Czy ktos mi moze wytlumaczyc co robie zle i dlaczego taki pomiar. Na zdjeciu widac ze strasznie skacze ta charakterystyka.



Moze opisze jak to robie, bo moze robie cos zle.

Chcialbym zmierzyc cala charakterystyke kolumny klon ProAc 2.5

1. Najpierw robie pomiar pulse response. Mikrofon 1 metr od kolumny na wysokosci glosnika wysokotonowego ustawiam markery. Wykres nie wiele sie rozni jak podepne wzmacniacz do zaciskow dla glosnika wysokotonowego czy dla calej kolumny. Mam podwojne zaciski do bi-ampingu.

2. Nastepnie dokonuje pomiaru onaxis z odleglosci 1m. Teraz do wzmacniacza wlaczona jest cala kolumna.

3. Nastepnie pomiar nearfield. Mikrofon w odleglosci ok 1cm od membrany glosnika nisko-sredniotonowego. tu chyba nie ma znaczenia przy tym pomiarze czy wzmacniacz podepne do zaciskow niskotonowych czy calej kolumny.

4. I pozniej skladam to splice.



Czy cos robie zle. Gdzie popelniam blad. I jak to poprawnie zmierzyc.



Na drugim zdjeciu. Pomiary kolumny nearfield oraz pulse response i ustawienie markerow.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-66-100006406 1170270061_thumb.JPG

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
