NAIM klon

Bardini

Przez Bardini ,
w DIY

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    • 1 miesiąc temu...
    • 2 miesiące temu...
    tomek1976 Poszukiwacz

    tomek1976

    Opublikowano
    Opublikowano

    Ratunku :)

    Złożyłem naimclona zgodnie z zaleceniami. Zasilanie to 2x32v, na razie na pojedynczym mostku i BC 4x4700uf. Tranzystory końcowe to MLJ 3281A. Podłączyłem, wyregulowałem bias na 4,5mV i...teraz zaczyna się "masakracja". Zmierzyłem napięcie na wyjściu (out i masa zasilania) i miernik wskazuje mi...35V. Sprawdziłem raz jeszcze elementy na płytce i wydaje mi się, że nic nie pomyliłem. Zdążyłem także posprawdzać czy nie ma zwarcia n radiatorach - nie ma. Sprawdziłem też wyjścia na uziemienia i przy wyjściu znajdującym się obok C14 mam także 35V. Nic więcej nie robiłem, obawiałem się że coś pójdzie z dymem (choć i tak nie ma gwarancji, że nie padły któreś z tranów). Czy znajdzie się jakaś pomocna dobra dusza? Uprzedzam - jam humanista z wykształcenia :)


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    "Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów." - S.Lem

    Odnośnik do komentarza
    Udostępnij na innych stronach
    asta Entuzjasta

    asta

    Opublikowano
    Opublikowano

    Ratunku :)

    Złożyłem naimclona zgodnie z zaleceniami. Zasilanie to 2x32v, na razie na pojedynczym mostku i BC 4x4700uf. Tranzystory końcowe to MLJ 3281A. Podłączyłem, wyregulowałem bias na 4,5mV i...teraz zaczyna się "masakracja"...

    A mase sygnałową SGND połączyłeś gdzieś z masą główną ?najlepiej w zasilaczu,pytam bo nie orientuje się jak wygląda połączenie mas od strony druku.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    tomek1976 Poszukiwacz

    tomek1976

    Opublikowano
    Opublikowano

    Tak, podłączałem masę sygnałową do masy zasilacza. Zastanawia mnie, skąd wzięło się napięcie na odczepie uziemienia?Sprawdzam trzeci raz zgodność ze schematem i nie widzę błędów...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    "Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów." - S.Lem

    Odnośnik do komentarza
    Udostępnij na innych stronach
    asta Entuzjasta

    asta

    Opublikowano
    Opublikowano

    A pozostałe tranzystory dałeś według jakiego schematu? ,jeśli te same co zalecane do tej wersji pcb to wylutuj pojedynczo i sprawdź miernikiem.A jak wygląda płytka od strony druku?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    tomek1976 Poszukiwacz

    tomek1976

    Opublikowano
    Opublikowano

    T1,T2 - SC 2240, T3 - MPSA06, T4-ZTX 753, T5 - ZTX 653, T6-2N5551, T7-MJE 15030, T8-MJE 15031




    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    "Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów." - S.Lem

    Odnośnik do komentarza
    Udostępnij na innych stronach
    asta Entuzjasta

    asta

    Opublikowano
    Opublikowano (edytowane)

    T1 i 2 na schemacie pewnie jest bc548,a ty dałeś 2sc2240 a one mają inne wyprowadzenia.

    Możesz zostawić te 2240,ale trzeba pokombinować z wyprowadzeniami.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez asta
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    artw Stały bywalec

    artw

    Opublikowano
    Opublikowano (edytowane)

    a możesz dać zdjęcie zasilacza i połączeń? Jak łączysz te masy?

    I jakbyś schemat wg którego lutowałeś zapodał byłoby łatwiej.

    I jeszcze napisz na których dokładnie punktach mierzyłeś napięcia

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez artw
    Lubię to Lubię to ×

    DIY to przyjemność grzebania w sprzętach.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    tomek1976 Poszukiwacz

    tomek1976

    Opublikowano
    Opublikowano (edytowane)

    @asta:

    na moim schemacie miałem BC546B, ale dzięki za zwrócenie uwagi - ten tranzystor ma zamienioną bazę z kolektorem w porównaniu do 2SC2240...i pewnie tu jest pies pogrzebany. Pozostaje wylutować, sprawdzić i mieć nadzieję, że nie uległy one uszkodzeniu. Będzie nauczka na przyszłość,że zmieniając jakiś element, należy sprawdzić jego datasheet.

    @artw:

    zasilacz raczej bez problemów - po wyprostowaniu mam :+ - 44,8-45v; dość spora płytka mosiężna wykorzystana do połączenia elektrod dodatnich i ujemnych, tworzących masę. Do tej płytki za pomocą oczkowych końcówek przykręcone przewody GND i SGND. Schemat w załączeniu.



    Dzięki Panowie, za błyskawiczną pomoc. Nie omieszkam powiadomić, o jej efektach. Pzdr.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez tomek1976
    Lubię to Lubię to ×

    "Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów." - S.Lem

    Odnośnik do komentarza
    Udostępnij na innych stronach
    tomek1976 Poszukiwacz

    tomek1976

    Opublikowano
    Opublikowano (edytowane)

    Problem rozwiązany. Wylutowałem 2SC2240 i wstawiłem w ich miejsce BC 550C. Wszystko działa idealnie. Offset na poziomie 5-7 mV - dmuchnięcie na ZTX powoduje jego momentalny spadek prawie do 0 mV. Dzięki za pomoc ( szczególnie Koledze asta), serdecznie pozdrawiam.

    Edyta: Niestety, 2SC2240 odeszły do krainy Wielkiego Elektronika.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez tomek1976
    Lubię to Lubię to ×

    "Dopóki nie skorzystałem z Internetu, nie wiedziałem, że na świecie jest tylu idiotów." - S.Lem

    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 1 miesiąc temu...
    asta Entuzjasta

    asta

    Opublikowano
    Opublikowano

    Pytanie do znawców tematu,jakie wartości udało się wam uzyskać przy parowaniu tranzystorów sterujących (npn i pnp) ? ,czy tranzystory końcowe o wzmocnieniu hfe w przedziale od 60-100 będą dobre w tym wzmaku(oczywiście sparowane),wiem że MJL3281 mają najczęsciej wartość hfe powyżej 100.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 6 miesięcy temu...
    korkoczong Poszukiwacz

    korkoczong

    Opublikowano
    Opublikowano

    Czy ktoś testował rozwiązanie mające rzekomo zwiększyć poziom parzystych harmonicznych w klonie NAP-140?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    andrejos1 Kompan

    andrejos1

    Opublikowano
    Opublikowano

    a po kiego ch....



    to tak jak spytać czy ktoś próbował zwiększyć dawkę paliwa aby trochę bardziej dymiło

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    asta Entuzjasta

    asta

    Opublikowano
    Opublikowano

    Dokładnie...,mnie natomiast interesuje skąd w większości schematów są wartości r23 680ohm i r24 560ohm,gdy w oryginale są odpowiednio r470 i 150ohm (nap250,180 i wiele innych)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    andrejos1 Kompan

    andrejos1

    Opublikowano
    Opublikowano

    to jest mod avondale, zawsze mozna sprobować tak jak bylo w org. i zobaczyć co pokazuje oscyloskop i ucho:)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    korkoczong Poszukiwacz

    korkoczong

    Opublikowano
    Opublikowano

    We wszystkich schematach dostępnych w sieci są takie wartości rezystorów jak wyżej. Mógłbyś podać źródło z którego je ściągnąłeś albo je wrzucić?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    asta Entuzjasta

    asta

    Opublikowano
    Opublikowano

    Mógłbyś podać źródło z którego je ściągnąłeś albo je wrzucić?

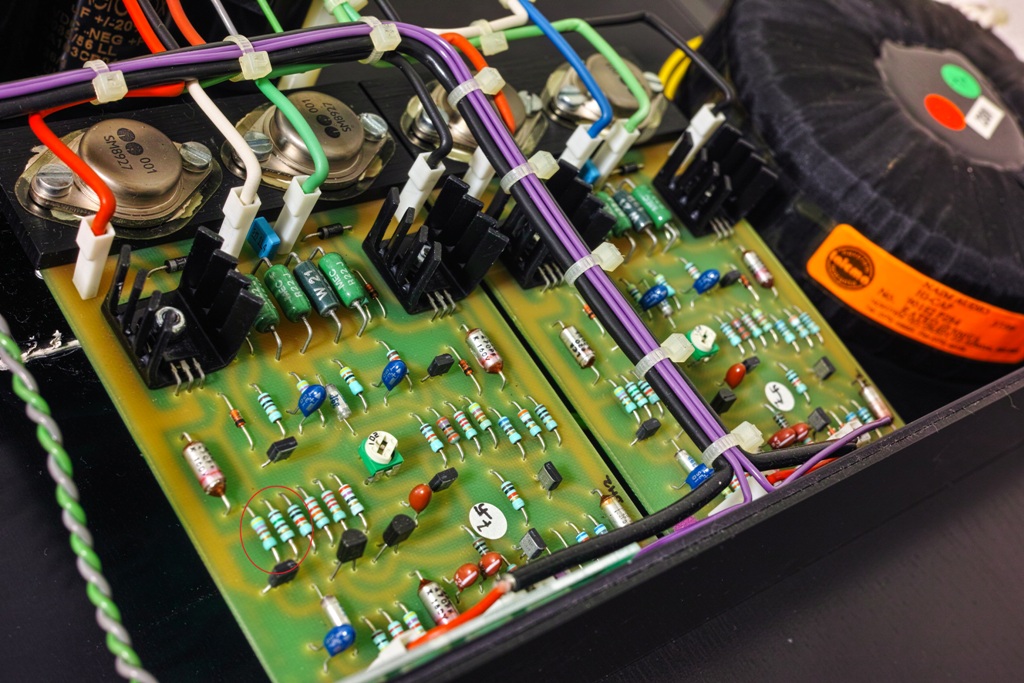

    Zdjęcia pochodzą z nap 250 i 180,i są to wartości tych rezystorów o których pisałem,wiem bo robiłem płytki dla siebie wzorując się na oryginale.W nap 140 są jeszcze inne wartości (27ohm i 33ohm),ponadto aby zapobiec odjazdowi termicznemu we wszystkich wzmacniaczach naim stosował bezpiecznik bądź wyłącznik termiczny na 70*C przytwierdzony pod płytkami w okolicy mocowania radiatora,odcinając uzwojenie pierwotne trafa.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    asta Entuzjasta

    asta

    Opublikowano
    Opublikowano

    Jeśli chcesz dawać tantale w sygnał,to tylko jak w oryginale,inne jakie testowałem nie sprawdziły mi się,takie jak w oryginale 10uF 35v czerwone z różową kropką są do kupienia na ebay

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    korkoczong Poszukiwacz

    korkoczong

    Opublikowano
    Opublikowano

    Zrobiłem płytki które umożliwią mi eksperymenty z tą kultową zabawką będzie można przełączać zworkami pomiędzy aplikacją oryginalną a modyfikowaną. Płytki trochę się różnią od oryginału ich zaletą jest to że są małe i można zastosować radiator ze sklepu za rogiem ;).

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 1 miesiąc temu...
    • 3 tygodnie później...
    arkotic Poszukiwacz

    arkotic

    Opublikowano
    Opublikowano

    z racji że ten Wzmak sprawdza się w wielu systemach postanowiłem zrobić go sobie w dual-u poraz kolejny tym razem w jednej obudowie :)




    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 4 tygodnie później...
    Tomek_61979

    Tomek_61979

    Opublikowano
    Opublikowano

    witajcie drodzy koledzy jestem tu nowy i zainteresowal mmie projekt naim clone czy ktos moze mi powiedziec jaki jest koszt takiego cudenka bez obudowy

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 1 rok później...
    korkoczong Poszukiwacz

    korkoczong

    Opublikowano
    Opublikowano

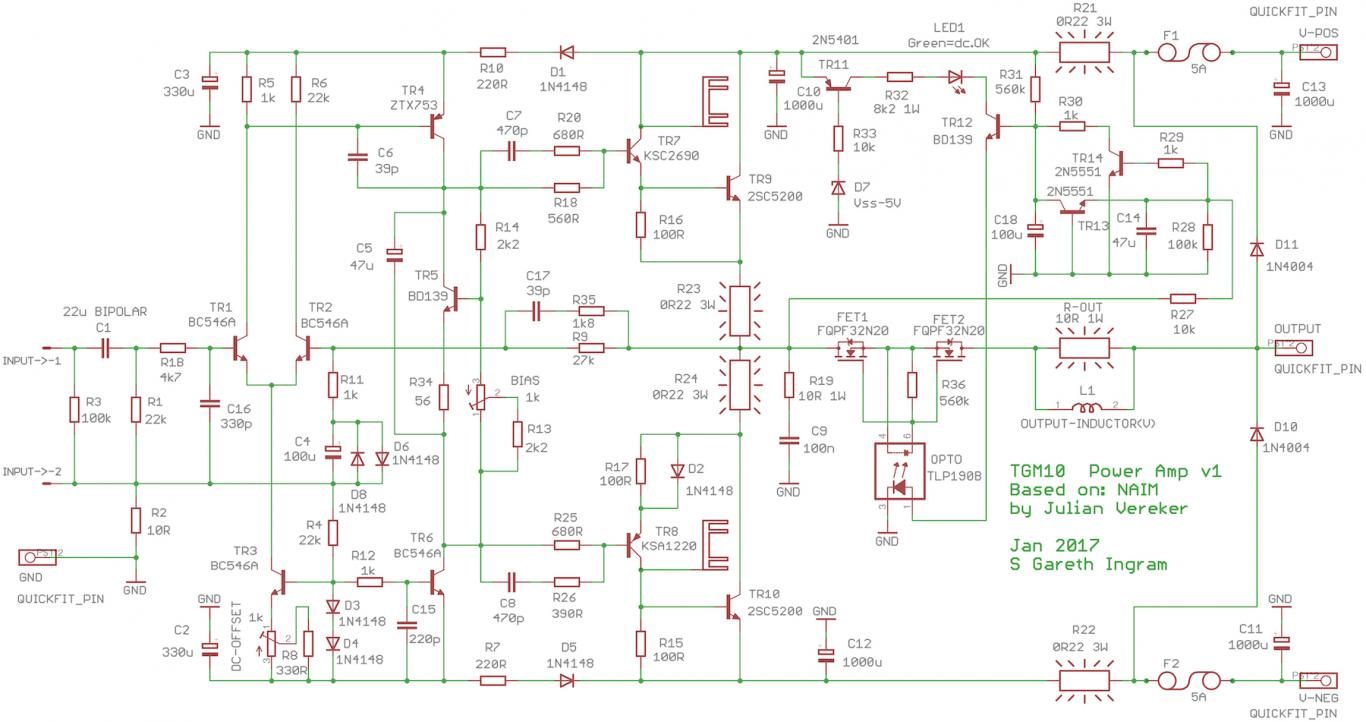

    Na

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) znalazłem ciekawy schemat. Moją uwagę przykuło zabezpieczenie na MOSFETach, godne powielenia.


    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
