pomóżcie proszę, mam dwa zegaray jeden w servo i drugi w dacu

pierwszy jest podłączony z kondami drugi nie, pobiera napięcie ze stabilizatorów ... który mam wymienić na LC Audio, załączam zdjęcia, pomóżcie bo nie mogę już wytrzymać hehe a boje się popsuć coś..



Pozdr

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-5385-100006309 1170270219_thumb.gif

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

ok na drugim obrazku gdzie jest WM.. zegar działa ale nic nie wniósł za bardzo, natomiast na pierwszym jest servo i wylutowałęm kondziołki c16 i c17 i wsadziłęm zegar... obiaw? głowica wychyla się na zewnątrz i dziwnie szaleje

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

>Matthew

Ten na pierwszym obrazku, ale musisz wywalić te dwa kondki, a w miejsce jednego z nich podłączasz wyjscie z zegara + masę w miejsce drugiego

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

słuchajci, mam LC Audio X0 clock 2...



wywaliłem kondy i podłączyłem masa do masy ale pewnie źle wlutowałem OUT ... bo na zegarze diodka się pali...



natomiast Lars z LC Audio napisał mi że niepotrzebne jest wylutowywanie kondziołków...



oba oscylatory w CA mają 16.9344mhz...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

ok podsyłam wyraźniejsze zdjęcie, najprawdopodobniej wlutowałem OUT tam gdzie idzie do XI w kości... jeżeli się nie walnąłem, usunałem c16 i c17 i do masy GND z zegara

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

obrazek

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

CZYLI NIE TAK?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

znaczy teraz

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

słuchajcie, na LC Audio jest rezystor jakiś, czy on nie jest konieczny????

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Jed nak chyba musicz wejsc na XI ,pamiętam ze w roznych modelach jest inaczej. w 67se nie robilo to roznicy a w innychmialo znaczenie.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

przelutowałem al LIPA, nie działa !!! w pocie czoła wylutowałem, wlutowałem kondy i kwarc i zmóiłem zdrowaśkę .... i uch...działa... nie otykam się już do servo na razie chyba że ktoś ma jakiś pomysł... do daca wrzucę i ominę bramkę, ale to się wiąże z przewaniem ścieżki ....

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

nie muszą tylko jak najkrótsze. LC dodawało kiedyś solid core - najlepij użyj kawałków od skrętki komputerowej.



A jeśli już cos specjalnego to koncentryczny, Ekran do masy podłącz tylko z jednej strony najlepiej do płytki LC, aby nie roobić pętli masowej! Może miałeś pecha z podłączeniem masy właśnie albo trzeba było pokręcić trochę trymerkiem (czy to jest potencjometr - nie pamiętam) Powinno działać Z lub i bez rezystorka 1M. Podłącza się na IN w scalaku, choć niekiedy i z OUT działa - zależy od budowy generatora wewn.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Ryszard_wpl - przy sygnale w.cz zawsze łączyłem z dwóch stron masę

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

Odnośnik do komentarza
Udostępnij na innych stronach

Rambo ma rację ,przy częstotliwościach powyżej kilku Mhz masę powinno się łączyć wielopunktowo aby zapewnić stałość potencjału na długosci całego przewodu ,dzięki zjawisku naskórkowości prądy sygnału i zakłóceń płyną w dużej mierze oddzielnie .Można ewentualnie ekran z jednej strony połączyć bezpośrednio do masy a z drugiej przez kondenstor uzyskamy dzięki temu ekranowanie szerokopasmowe zarówno dla m.cz jak i w.cz.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach
  • 1 miesiąc temu...

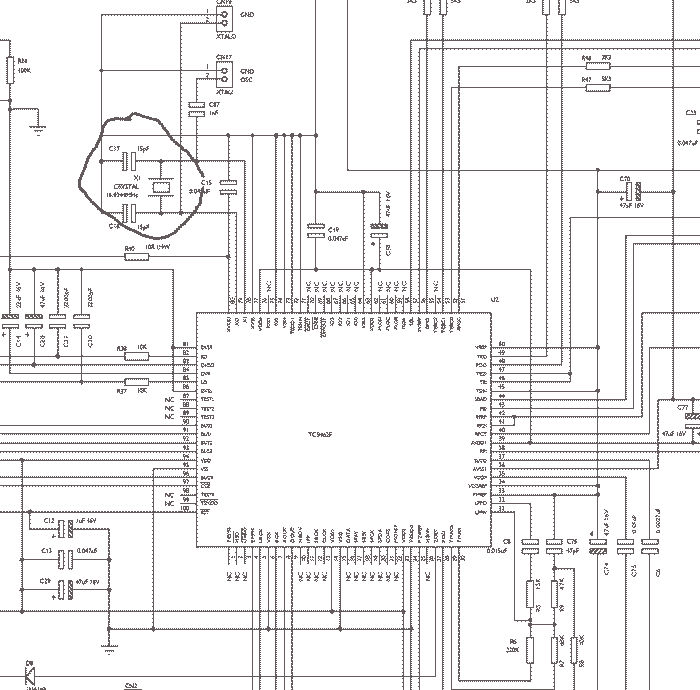

Bitrate, mam obecnie takie osobne zasilanie do zegara, schemat i zdjątko załączam .. z nudów zrobiłem takie coś, co się okazało że był to strzał w 10 ;) nie będę opisywał, po prostu lepiej gra.. natomiast moje pytanie brzmi czy jeżeli w zegarze LC Audio wymienię ten 10000uF panasonika który jest wielki i sobie tam siedzi i zastąpię go OS-CON 470uF/16 SG ..... pojemność znacznie niższa ale.... jest to oscon, gdzies widziałem na sieci że w wyzszych wersjach zegarów montuja te osony ... czy spróbować?
