Wzór płytki - prośba o sprawdzenie :)


kapelli

Recommended Posts

No............ słuchajcie, to już 2 wersja płytki do poniższego wzmacniacza z zasilaczem.

Pierwszą kiedystam zlutowałem ale coś jakby nie grała ;-)

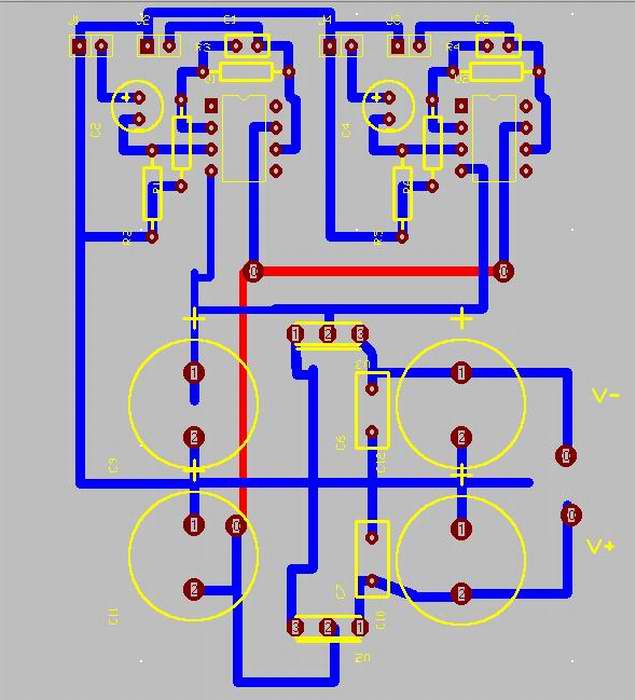

Zatem mam prośbę - moglibyście sprawdzić czy płytka jest dobrze zaprojektowana?

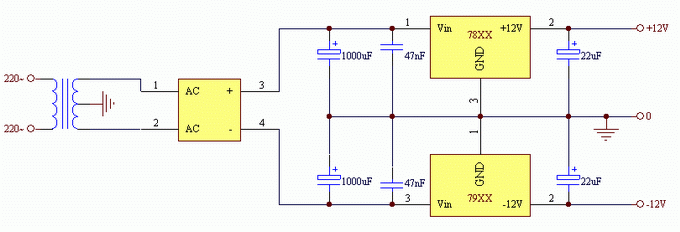

Wzmacniacz do konstrukcja Darkula na OPA552 a zasilacz pochodzi z elektrody.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-729-100005479 1170271477_thumb.gif

post-729-100005480 1170271472_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Po pierwsze masz błąd w oznaczeniu nóg w stabilizatorze napięcia dodatniego powinno być 1-WE, 2-GND , 3-WY. Ujemny też jest źle (1-GND,2-WE,3-WY). Co do płytki to zrobiłbym ją inaczej. Cały zasilacz bym obrócił i środkiem od zasilacza aż do wyjścia pociągnąłbym grubą ścieżką masę. Jeden z OPA obruciłbym i wtedy miałbyś to symetryczne względem GND i łatwiej by się łączyło. Prócz tego masz trochę niepotrzebnych załamań ścieżek.

Powodzenia.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

I jeszcze jedno. Lepiej byłoby zastosować LM337/317 do stabilizacji w wersji z polepszonym tłumieniem tętnień(dodatkowy kondensator w obwodzie ADJ). Daj też blisko scalaków jakieś pojemności odsprzęgające zasilanie dobrej jakości (Panasonic FC, Nichicon Muse - jest na alegro np.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) to nie ja je sprzedaję:-))).

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Dzieki DeTom,

pewnie przez te zasilanie mi nie działało

poza tym wiesz- ja nie chcę mieć hi-endu, a coś co narazie zagra w miarę przyzwoicie.

Więc w szlachetne kondy i obracanie się nie chcę bawić.......znowu bym 2 dni nad tym siedział

a tak to moge dziś poskładać :]



Teraz powinno zagrać?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Lepiej to robić i dbać o takie szczegóły ponieważ czasem z rozbiegu montujemy taki układzik i zapominamy o takich "drobiazgach" i w najlepszym przypadku układ nam nie działa. Jak będziesz robił bardziej skomplikowany projekt to możesz wszystkich tych "drobiazgów" nie spamiętać. Sorry za te moralizatorstwo ale lepiej wyrabiać w sobie prawidłowe nawyki ;-))

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
  • 1 month later...

no, ten powyżej odpaliłem, ale za radą jednego z forumowiczów

przerobiłem płytke pod LM833.

mógłby ktoś teraz sprawdzić, czy jest ok pod tego scalaka?

wiem, że coś w zasilaniu mam chyba nie tak, ale niabrdzo umie dojść co.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

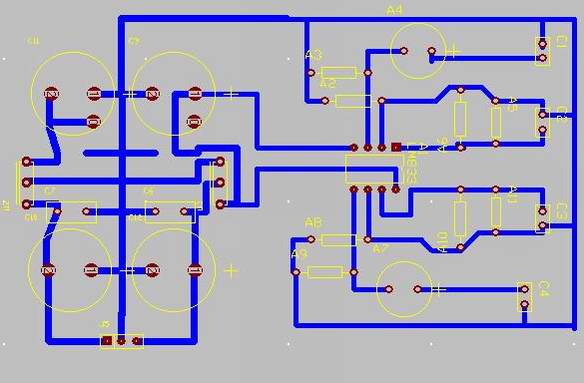

no tak, obrazki :]

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-729-100004396 1170273164_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Witam !

>kapelli

Całą część zasilacza odwróć o 90 stopni zgodnie z ruchem wskazówek zegara i poprowadź masę pomiędzy nóżkami scalaka.

Po drugie masz zwarty minus zasilania scalaka z plusem - to trzeba poprawić - kiedy ścieżki zasilacza ustawisz tak, jak ci radzę będzie to łatwiejsze - nie pomylisz się :)

Pozdr.
