Wzmacniacz słuchawkowy A- klasa

krisb_68

Przez krisb_68 ,
w DIY

Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    jar1 Mentor

    jar1

    Opublikowano
    Opublikowano

    Najgorzej to jest przekroczyć jest masę krytyczną...:-)



    Czytając te nasze wpisy tutaj ktos by pomyslał, że tu sami najlepsi konstruktorzy audio na świecie. No i cóz , przecież właśnie tacy jesteśmy..:-))

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ex-sto??ek Rekrut

    ex-sto??ek

    Opublikowano
    Opublikowano

    WItam !

    >jar1

    "...Czytając te nasze wpisy tutaj ktos by pomyslał, że tu sami najlepsi konstruktorzy audio na świecie. No i cóz , przecież właśnie tacy jesteśmy..:-)).."

    Święta racja !!

    Ciekawe jest też to, kiedy np. dwóch tuzów diyówki twierdzi, że coś nie ma prawa dobrze grać, a ich "opozycjonista" proponuje przekonanie się "organoleptyczne ", że sie mylą ( odsłuch ), to następuje cisza :))Brak wiary we własne uszy czy coś innego ???

    Retoryczne pytanie.....

    Ach, te wszystkie dyskusje....właśnie dla nich warto trochę "poserfować".

    Pozdr.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ex-sto??ek Rekrut

    ex-sto??ek

    Opublikowano
    Opublikowano

    Co do "bratnich dusz", to szczerze mówiąc jest mi to obojętne ile osób będzie za mną czy przeciw, ja i tak (wiem) słyszę swoje :))))

    Śmieszy mnie tylko zacietrzewienie co poniektórych, broniących swoich poglądów i innych, idących ślepo za nimi. Przecież każdy ma uszy, prawda ?

    Bardziej mnie przekonuje argument typu słyszę różnicę lub nie słyszę różnicy niż ten układ ma takie a siaki thd i coś tam jeszcze więc gra lepiej od tamtego bo w tamtym jest za dużo tranzystorów a ja mam jeden scalak ( to tak a pro po naszej dyskusji : )) ).

    Jak coś słychać, to OK, jak nie to mi to zwisa i powiewa :)) co tam wlutowane.

    Jeden wyjatek - jakieś założenia wstępne - np. robię tylko na scalakach, bo wygodniejsze i tańsze od dyskretnych. I to jest OK, a nie długie wywody bo to a tamto..... struktury , grzanie ( a przecież jeżeli wszystkie elementy sie grzeją to gwałtownie zmniejsza się ich żywotność - moze tak nie jest ? Jak coś nie musi sie grzać to po ch...rę na jednej strukturze ??

    Dla oszczędności, a nie dla jakości...

    To na tyle :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    darkul Entuzjasta

    darkul

    Opublikowano
    Opublikowano

    Chiba nie znasz[albo udajesz] budowy i zasadnośći budowy ukł.scalonych bo inaczej bys dziwnych rzeczy nie pisał o kwestjach termicznych.Po co i dlaczego elementy wewnatrz znajduja sie na wspólnej płytce krzemu.Jaki to jest krzem ..dlaczego cały czas jankesi ładuja potęzne pieniądze w scalaki a nie w tranzystory.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bogdan_ Kompan

    bogdan_

    Opublikowano
    Opublikowano

    bo dużo taniej, nie potrzreba mozolnej pracy w dobieranie elementów, regulacje, kompensacje, dostajesz gotowca i efekt jest niezły bez koniecznej wiedzy, drogich przyrządów np miernika THD o rozdzielczosci 0.00003% czy oscyloskopu do 250MHz. Odnośnie warunków termicznych w scalonych wzmacniaczach mocy to najlepszym rozwiązaniem jest izolowanie tranzystorów mocy od reszty, po co rozstrajać precyzyjny wzmacniacz wejściowy i to zależnie od mocy wyjściowej.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    W trakcie usuwania konta.

    Odnośnik do komentarza
    Udostępnij na innych stronach
    darkul Entuzjasta

    darkul

    Opublikowano
    Opublikowano

    No właśnie wspólczesne op-amp'y mają bardzo rozbudowana strukturę.. wielo warstwową gdzie juz podczas trybu technologicznego dokonywane sa korekcje parametrów[przed zamknieciem obudowy].

    Mój ulubiony PA-05 jest swietnym przykładem mozliwości nowoczesnej technologii [APEX ma juz lepsze.. ale narazie dostepne tylko do celów wojskowych]..

    ==============

    Sami koledzy wiedzą jak trudne jest skompensowanie temperaturowe np.symetrycznych par róznicowych tranzystorów ejściowych.

    Zabawa że chej... w scalakach maja na to inny sposób..wspólne podłoże..które potrawi byc inne od reszty podłoza obsługujacego st.wyjściowe.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 1 miesiąc temu...
    panterka Entuzjasta

    panterka

    Opublikowano
    Opublikowano

    Cześć, czy może ktoś mi powiedzieć, w którym numerze niemieckim Elektora ukazał się ten wzmacniaczyk, bo przeglądam roczniki i niemogę coś tego znaleźć.



    pozdrawiam Łukasz

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    krisb_68 Uczeń

    krisb_68

    Opublikowano
    • Autor
    Opublikowano

    .. jak to nie zaglada !!!:)

    Zagląda, zaglada, tylko ma 39 st gorączki i niewiele widzi, ale........

    Jest to ELEKTOR PLUS i jak tylko bedę sie lepiej czuł, to zeskanuje ten artykulik.

    Sam troche powalczyłem i robie nową płytkę, ale to jeszczę opiszę!

    .....................

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    kafka Współtwórca

    kafka

    Opublikowano
    Opublikowano

    oooo... to witaj w klubie... ja też miałem wczoraj 39. Po całonocnych bojach jakoś zbiłem, a zaraz trzeba na zajęcia :/ Wrócę do Lublina na weekend to się podkuruję...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 3 miesiące temu...
    Art6900 Uczeń

    Art6900

    Opublikowano
    Opublikowano

    Witam Serdecznie

    Wzmacniacz z EE to tak jakby znam. Podoba mi się jak ........... bardzo mi się podoba. Złożyłby, ale z chemii to ja raczej kuleję. Z chęcią odkupiłbym taką wytrawioną płytkę. Reszto to sama przyjemność bo rozgrzanej kolby w dłoni to się nie boję. Może kolego masz jednę płytkę więcej. W razie czego - o kontakt proszę [email protected]

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 10 miesięcy temu...
    bodo_z Entuzjasta

    bodo_z

    Opublikowano
    Opublikowano

    A tak można?;o). To jest prototyp wzmocnienie = 2 zasilanie +- 35V

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bodo_z Entuzjasta

    bodo_z

    Opublikowano
    Opublikowano

    Tak wygląda schemat.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Piotrek608 Kompan

    Piotrek608

    Opublikowano
    Opublikowano

    eeee szkoda troche tak znakomitych tranzystorów na wyjscie słuchawkowe sa za dobre czy nie lepiej by było pomyslec o czyms w obudowie TO220 ale na nizsze napiecie np 60V a wyższy prąd np 3A ..

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bodo_z Entuzjasta

    bodo_z

    Opublikowano
    Opublikowano

    Przecie można samemu dobraćtakie jak chcemy, lub mamy do swoich preferęcji , kazdy tranzystor gra ciut inaczej , a prototyp zrobiłem na tym co w danej chwili posiadałem na stanie, i dlatego wpisałem to czego urzyłem. przynajmniej wiem że na tym działa . eksperymęty z tranzystorami przyjdą później.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    gonzo2 Rekrut

    gonzo2

    Opublikowano
    Opublikowano

    Bodo_z wpis "o mnie" juz zmieniłem..baaardzo dawno tam nie zagladałem fakt i wymkło mi się wielkie sorry:)



    Kwestie natury finansowej postaram sie z piotrkiem do konca stycznia wyprostowac..moja wina,moja wina wielka wina...preamp gra znakomicie własnie zwrócę sie do piotra aby w zasilaniu wstawił mi kondki marki TROBO..są znakomite przynajmiej w cedeku..

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 9 miesięcy temu...
    Mateusz_W Poszukiwacz

    Mateusz_W

    Opublikowano
    Opublikowano

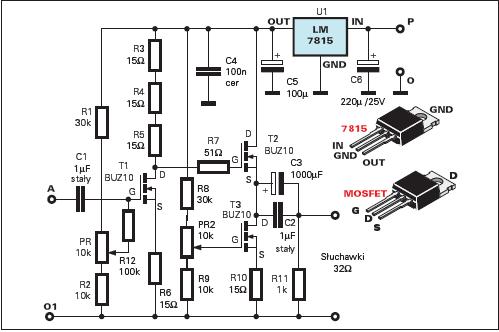

    Czy ktos z tego forum zbudował ten wzmacniacz:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Jak on brzmi(?), bo wiadomo, ze koledzy z elektrody maja troche inne podejscie do audio :-) Jakie tranzystory byłyby najlepsze do tego ukladu? Czy napiecie zas. nie jest za niskie? Ktos juz opracował pcb, a projekt wydaje sie całkiem ciekawy.

    post-3185-100004809 1189796338_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    michelangelo Entuzjasta

    michelangelo

    Opublikowano
    Opublikowano

    Nie wypada krytykować w ciemno, ale za przeproszeniem, prościej już nie można. Stopień napięciowy single ended polaryzowany rezystorami, a za nim znowu single-ended, tylko przez obciążenie dynamiczne, bo to nawet trudno nazwać lustrem prądowym. Zrób sobie coś na diamond buffer, np. to co chłopaki wcześniej pokazywali.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
