WZMACNIACZ TCJ


padamiecki

Recommended Posts

Witam znów,

Jeśli chodzi o Tube Cad Journal by John Broskie,

To jest to świetna kopalnia pomysłów.

Wykonałem wzmacniacz na 2 tranzystorach Hexfet i działa rewelacyjnie, więcej o nim na diyaudio.com

W załączeniu jego schemat,

to znaczy chciałbym przesłać pomysły, schematy i symulacje, ale kto poradzi, jak załączyć plik pdf?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

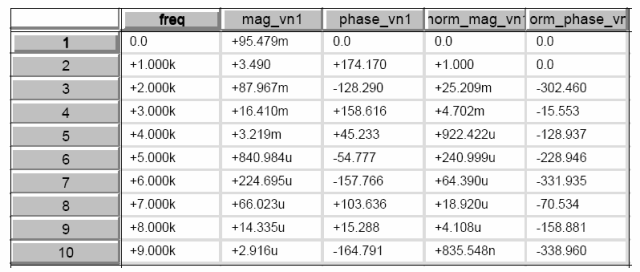

uf, jakoś sobie poradziłem inaczej, schemat, tabelka z symulacji i analiza Fouriera

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-5609-100004505 1170272999_thumb.png

post-5609-100004506 1170272997_thumb.png

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

tranzystory IRF540/9540,

na wejściu symulatora było napięcie sinusoidalne 1V 1kHz, czyli wzmocnienie rzędu 3.5 raza.

Powtarzam, że jest to działający układ, ale mam jeszcze symulacje podobnych rzeczy na BJT mocy, jeśli jesteście zainteresowani? Po weekendzie mogę dosłać.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

ok.-30dB dla drugiej harmonicznej to raczej nienajlepszy wynik. Zwiększenie prądu spoczynkowego do 1 -1,5A powinno znacznie zmniejszyc zniekształcenia.

Układ raczej wymaga stabilizacji zasilania.

Takie jakieś podobne do któregoś zena...;-)

Pozdrawiam

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Zasymulować można sobie punkt pracy DC, może pasmo przenoszenia czy (w przypływie fantazji) szumy układu. Wyniki symulacji zniekształceń są w zdecydowanej większości raczej dość "radośnie" związane z rzeczywistością. Więc - jeśli układ jest już zbudowany i zniekształcenia nie są ekstremalnie małe (a pewnie nie są) to można je zmierzyć nawet kartą muzyczną komputera.



L.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

>ok.-30dB dla drugiej harmonicznej to raczej nienajlepszy wynik.

nie słychać tego, dlatego polecam budowę, 2 harmoniczna jest maskowana przez oryginalny sygnał. Poza tym istnieje pogląd, że bardziej liczy się rozkład harmonicznych niż niska zawartość niskich harmonicznych, a rozkład jest fenomenalny. Pieknie brzmiące lampowce SE z 300B mają po 12% 2 harmonicznej przy 4W mocy i są wzorem dobrego brzmienia. Nie narażałbym sie na szyderstwa, gdyby brzmienie nie było tego warte;-)

>Zwiększenie prądu spoczynkowego do 1 -1,5A powinno znacznie zmniejszyc zniekształcenia.

tak, poprawi, ale nie mam chwilowo dużych radiatorów

>Układ raczej wymaga stabilizacji zasilania.

to znacznie zwiększy impedancję wyjściową wzmacniacza. Stosuję konwencjonalny układ typu uzwojenie wtórne z odczepem, szybkie diody prostownicze i 20mF.

>Takie jakieś podobne do któregoś zena...;-)

nic bardziej mylnego;-)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

>i zniekształcenia nie są ekstremalnie małe (a pewnie nie są) to można je zmierzyć nawet kartą muzyczną komputera.

nie są małe i można, ale jeszcze raz powtarzam, że bardziej liczy się rozkład harmonicznych.

większość ludzi słysząc o THD>1% nie chce wykonać układu, a THD to marny sposób podania jakości wzmacniacza. Natomiast zgadzam się, że THD może być możliwie małe, szczególnie dla wysokich harmonicznych; Idź do sklepu i kup sobie wzmacniacz typu Taiwan lub Sony z THD przy 100W

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

> Pieknie brzmiące lampowce SE z 300B mają po 12% 2

>harmonicznej przy 4W mocy i są wzorem dobrego brzmienia.



Jasne, fuzz gitary elektrycznej tez jest piekny;-)



>>to znacznie zwiększy impedancję wyjściową wzmacniacza.



Jak się da duże pojemności na wyjściu stabilizatora to nie.

Chyba, że to wzmacniacz do słuchawek...Wtedy nie trzeba mocniej 'gładzić' zasilania;-)



>>>Takie jakieś podobne do któregoś zena...;-)

>nic bardziej mylnego;-)



Może i tak, nie analizowałem;-)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

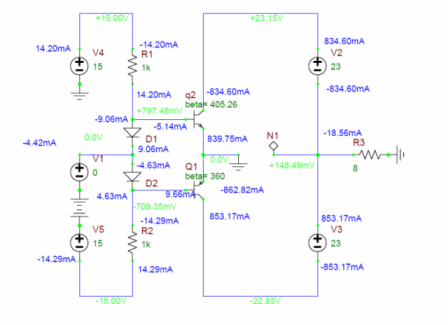

OK

jak sie pogrążać, to na całego!

tych układów nie zrobiłem.

pamiętajcie, że trzeba niestety mieć po 2 trafa na kanał

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-5609-100004503 1170273002_thumb.png

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Właśnie przetarłem łocy... i widzem i patsem.... pierwsze Drakule [a nawet i tak sie jeszcze nie nazywały bo lukra niebyło] robiłem w 1996 roku.Wtedy z Tl'kami robiłem zabawy..

Schemaciki miłe ..tylko że z błędami!

Od kiedy to Mosy z kanałem N i P sa identiko?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

>Właśnie przetarłem łocy... i widzem i patsem.... pierwsze Drakule [a nawet i tak sie jeszcze nie nazywały bo lukra niebyło] robiłem w 1996 roku.Wtedy z Tl'kami robiłem zabawy..



OK, ale jakie były Twoje wrażenia odsłuchowe?



>Schemaciki miłe ..tylko że z błędami! Od kiedy to Mosy z kanałem N i P sa identiko?



Może i są identyczne, to z oprogramowania b2spice,

oczywiście u góry NHexfet, u dołu P.



4,7k przy bramkach to dużo, faktycznie. Zmniejszę je



Jako jeszcze jedną zaletę podam, że wzmacniaczyki można sterować bezpośrednio przed potencjometr z wyjścia CD, co eliminuje stopnie wzmacniające po drodze. Przy maksymalnym odkręceniu potencjometra poziom dźwięku jest wystarczający do nagłośnienia mojej klitki, a sygnał "idzie" przez bardzo krótki odcinek ścieżki węglowej potencjometra.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

>Model 3SE Sound Projecta miał THD+N dla 1W/8 Ohm 0.005%,przy 10W 0.015% a IMD [40Hz/10kHz]śmieszne bo poniżej 0.003%[1W].



Darkul

a czy podzieliłbyś się schemacikiem?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

... uwaga odnośnie parowania hexfetów (i innych -fetów chyba też?):

na diyaudio są osoby, które twierdzą, że bardziej komplementarne są pary typu IRF 530/9540, ale wtedy osiąga się mniejszą moc...

podobno najlepiej zachowują się pary IRFP140/9240?



Jeśli to prawda, wtedy możnaby zrezygnować z rezystora przy drenie NFeta.



Czy ktoś sprawdził te informacje na swoim przykładzie?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

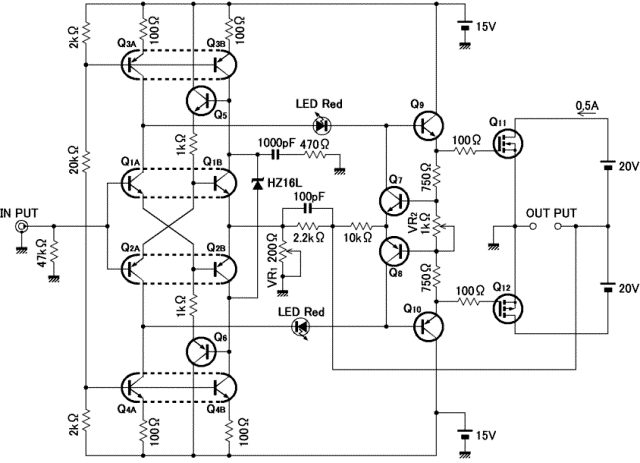

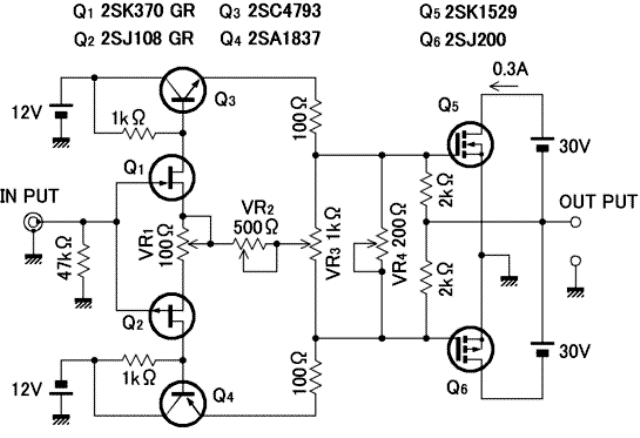

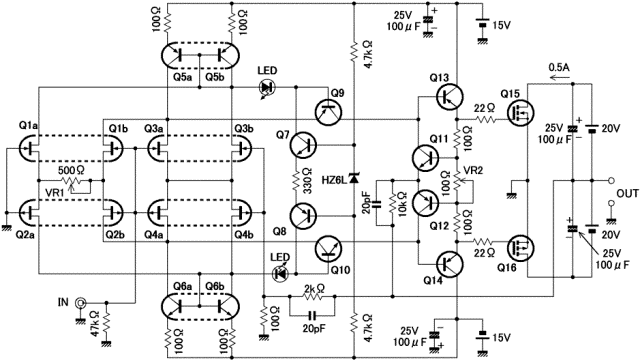

Przypomniałem sobie jeszcze, że p. Takamura z Evolve Power Amplifiers na swojej stronie podaje baaaardzo ciekawe propozycje w konfiguracji, jak zaproponowane wcześniej, oto adresy i schematy.



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Stosuje globalne NFB, przez co zniekształcenia niższych rzędów są znacznie mniejsze.

post-5609-100004358 1170273212_thumb.gif

post-5609-100004359 1170273211_thumb.gif

post-5609-100004360 1170273210_thumb.gif

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

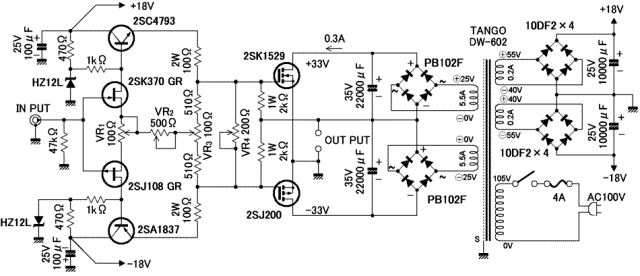

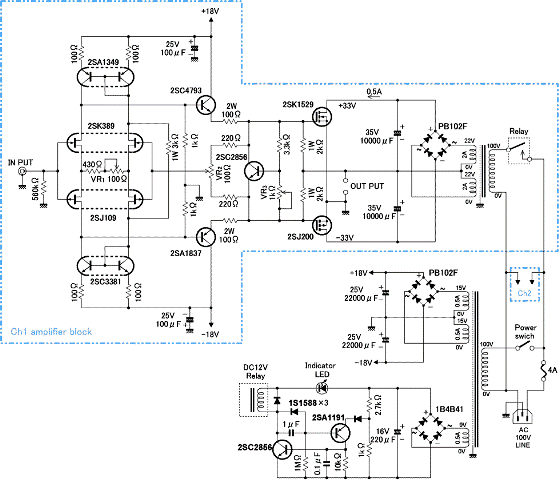

i pozostałe schematy:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-5609-100004356 1170273214_thumb.gif

post-5609-100004357 1170273213_thumb.gif

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

i jeszcze jeden:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
  • 2 weeks later...

Dodaję jeszcze schemat opatentowany, na podstawie którego zrobiłem mój prosty projekt (jak dziś się okazało). Może z zastosowaniem takiej pętli NFB zniekształcenia znacznie spadną?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

a czy Technics łączy żródła tranzystorów wyjściowych z masą?

Moim zdaniem to dlatego ten projekt jest nietypowy!

Poza tym "znawcy" twierdzą, że wtórniki żle brzmią...

Lepsze są konfiguracje typu wspólne żródło, jak na schematach powyżej.
