    A nie lepiej zrobić tak żeby obie gałęzie jednego kanału

    (ta dla sygnału + i ta dla sygnału -) były identyczne

    czyli żeby miały identyczny rozkład elementów na płytce.

    Wtedy będzie układ symetryczny.



    Jeżeli coś jest odbiciem lustrzanym jest wtedy przeciwieństwem oryginału/wzoru.

    Dopiero jeżeli dwie rzeczy wyglądają tak samo - są identyczne.



    Inaczej mówiąc połówki nie powinny być dla siebie lustrzanymi odbiciami

    tylko powtarzać swój wygląd.



    ----------------------------------------------------------------------------------

    Czy dla kondensatorów C5,6,8 itd () można dodać jeszcze jeden

    otwór pod jedną nóżkę z przedłużoną jedną ścieżką tak żeby można było zasadzić

    mały elektrolit "na stojąco" bez zmuszania go do "rozkroku" żeby sięgnąć

    do obecnie daleko rozstawionych otworów?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    veteran Entuzjasta

    veteran

    Opublikowano
    • Autor
    Opublikowano

    ~jurny serowar



    Kondesatory sa juz zmienione. Footprint ma pasowac pod BG N. Asymetria tej symetri nie jest taka duza ;) Przynajmniej mase dalo sie ladnie pociagnac.



    Ciekawe co na to PASS :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

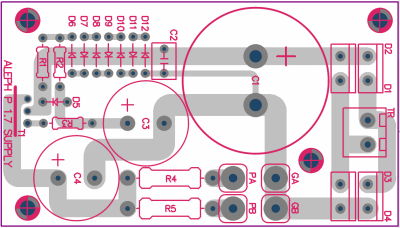

    Oto zasilanie (beda drobne poprawki).

    post-772-100003977 1170273763_thumb.gif

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    veteran Entuzjasta

    veteran

    Opublikowano
    • Autor
    Opublikowano

    A tak bedzie wygladala plytka:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    jurek1 Stały bywalec

    jurek1

    Opublikowano
    Opublikowano

    Oczywiscie ja tez poprpsze 1 kg.

    Nie moge sie doczekac porownania z BLS.

    Pozdrowienia dla Veterana pozytywnych inicjatyw na forum.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    veteran Entuzjasta

    veteran

    Opublikowano
    • Autor
    Opublikowano

    No ladnie... ja nawet nie mam jeszcze wyceny z zakladu ;) Zapytalem rowniez o wersje zlocona. Zobaczymy...



    Gdyby ktos byl zainteresowany kondensatorami MKC 10uF/63V - sa dostepne na Allegro (2zl/szt). W przypadku zamawiania plytek mozna za jednym zamachem zamowic rowniez je. Na poczatek umieszcze u siebie wlasnie takie. To samo dotyczy kondensatorow 1000uF/100V (18mm srednicy). Z Bodo zastanawialismy sie nad Sic-savco (

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ). Produkuja bardzo duza game profesjonalnych 'puszek' i przy wiekszych zamowieniach ceny sa konkurencyjne.



    Zastanawiam sie nad zmiana footprintow rezystorow tak, aby pasowaly tutaj Elpody RWE0411.



    W tej chwili zainteresowanych plytkami jest rowniez kilka osob z Europy ;)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    jurek1 Stały bywalec

    jurek1

    Opublikowano
    Opublikowano

    Elpody tak ...ale w podobnych wymiarach są jeszcze tesle o wiele tańsze .

    Pass nie stosuje zadnych ,jak on to mowi egzotycznych elementow. ale wiadomo ,nawet w klasie A SE mogą oe miec jakis wplyw.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    olekbiker Poszukiwacz

    olekbiker

    Opublikowano
    Opublikowano

    Tak sledzę wątek i sie zastnawiam... co myslicie o współpracy tego przedwzmacniacza z Gainclonem? Czy to dobry pomysł, czy lepiej zastosowac wczesniejszy pre Veterana- na wzmacnaiczach operacyjnych oraz PGA2310. Osobiscie zastanawiam sie rowniez nad pre lampowym. Do tej pory czytałem jedna opinie o takim połaczeniu i była wysmienita... Moze ktos ma podobny zestaw (pre lampowy, gainclone) i podzieli sie swoimi odczuciami?..

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    veteran Entuzjasta

    veteran

    Opublikowano
    • Autor
    Opublikowano

    Jeszcze nie wiem, jak Aleph sprawdzi sie z GC. Mimo wszystko potencjometr na wyjsciu bedzie potrzebny. Jar ma swoj podlaczony do BLS-a i podobno jest niezle ;)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    jurek1 Stały bywalec

    jurek1

    Opublikowano
    Opublikowano

    Ja steruje klona BLSem i jest ok.

    1.7 jest jakby rozwinięciem tej samej idei z dodaniem ccs , więc mysle ze będzie tak samo a moze nawet lepiej.

    Z dosfiadczenia wiem ze charakter brzmienia zalezy w dużej mierze od sposobu wysterowania na wyjsciu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    jurek1 Stały bywalec

    jurek1

    Opublikowano
    Opublikowano

    Chce tez przypomnieć ze GC daje mozliwosc podlączenia XLR.

    Ja wlasnie tak go lącze z BLSem, poniewaz ten gra lepiej w formie zbalansowanej.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    veteran Entuzjasta

    veteran

    Opublikowano
    • Autor
    Opublikowano

    Oto kolejna odslona:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Zmienilem footprint pod kondensatory w zasilaczu na 22mm snap-in. Trudno kupic 18mm o takich wartosciach. W zasadzie cala plytka PS zmienila troche wyglad. Jest wieksza, ale pasuje do reszty.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ThoraxLabs Rekrut

    ThoraxLabs

    Opublikowano
    Opublikowano

    W tamtej wersji powodu braku srodków stosowane był najzwyklejsze tantale na wejściu a na wyjsciu Kondensator foliowy MKT 10uF 100V firmy ARCOTRONICS. Po ukończenu DAC’a bycmoze Pass doczeka się w końcu nadruków na panelu i wymiany wyświetlacza z LCD na PLED.



    Co do Twoich PCB to całkiem ładnie się prezentują, tylko nasuwa mi się jedno pytanie czy w zasilaczu ( o ile schemat jest zaczerpnięty z oryginału ) uwzględniłeś radiator na tranzystorze?? Troche mocy się na nim wydziela

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    veteran Entuzjasta

    veteran

    Opublikowano
    • Autor
    Opublikowano

    ~ThoraxLabs



    Jak najbardziej. Tranzystor jest skierowany wkladka na zewnatrz wiec przykrecenie do niego radiatora nie powinno byc trudne.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    veteran Entuzjasta

    veteran

    Opublikowano
    • Autor
    Opublikowano

    Mam wstepna wycene drukow z zakladu. Wychodzi ok. 35zl za komplet (2 x AlephP + zasilanie). Wycena zlocen troche potrwa - urlopy :]



    Jeszcze troche zmieniam PCB. Podziekowania dla A66 za cenne wskazowki ;) Namawia mnie na zrobienie przedwzmacniaczowi kompana w postaci... Alepha X :D Zaraz uaktualnie link powyzej.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
