Drewniane monitory WarrioR'a ;-)


WarrioR

Recommended Posts

Do zrobienia własnych monitorów skłoniły mnie głównie znaczne (jak na kieszeń studenta) ceny "markowych" głośników.. Druga sprawa to taka, że chciałem mieć drewniane paczki, a nie ze sklejki :))



Przetworniki to Vify XT18WH-09-08 i D25AG-35-06 (zamówienie z audiocomponents). Obudowy wykonane samodzielnie, wg własnego projektu. Objętość 15l. Materiał to warstwami klejony dąb, lakierowany również od środka. Grubość frontu to 30, reszty 25mm. Mata bitumiczna na bokach, górze i dole. Przegroda bukowa, 25mm gruba, pomiędzy głośniczkami, z wyciętymi dwoma elipsami (50% powierzchni wycięte). Wytłumienie to wełna owcza, okablowanie Cardasa. Zwrotnica: kondensatory MKP Jantzen, rezystory ceramiczne, cewki drutowe.



W tym miejscu dziękuję misiomorowi oraz McGyverowi za schemat zwrotnicy i wskazówki co do budowy paczek (wątek:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) )



Ps. jezeli ktos chce moge zamiescic dokładny projekt obudowy (niewiele tego na forum, moze sie komus przyda).

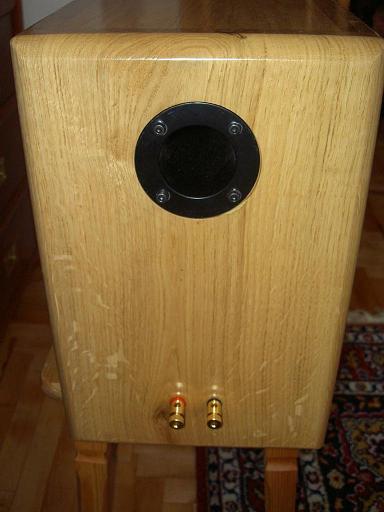

post-4699-100004046 1170273658_thumb.jpg

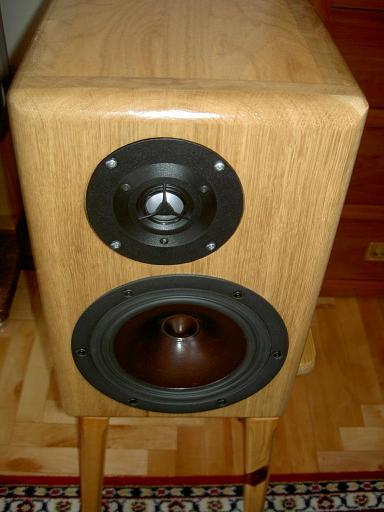

post-4699-100004047 1170273656_thumb.jpg

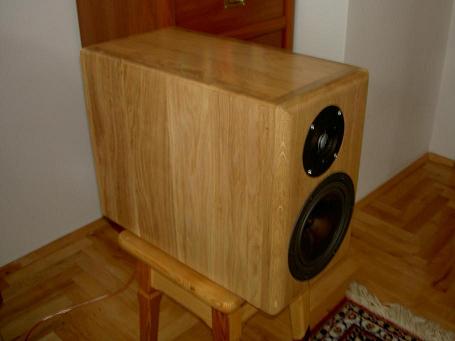

post-4699-100004048 1170273655_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Jeszcze trzy zdjecia:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

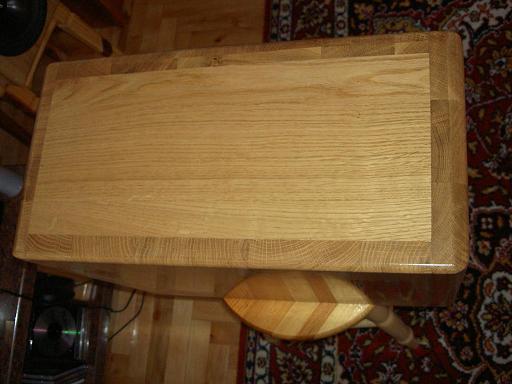

post-4699-100004044 1170273661_thumb.jpg

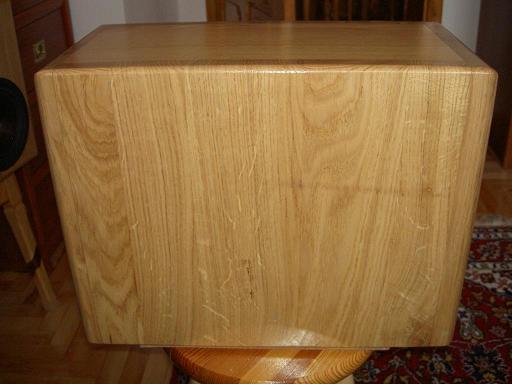

post-4699-100004045 1170273660_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Dodam jeszcze, ze drewno nie było specjalnie sezonowane.. dlatego ścianki postanowiłem skleic tak jak na rysunku poniżej. Niestety nie wszystkie są tak klejone, zobaczymy ile drewno wytrzyma..

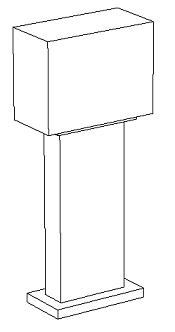

W planie również podstawki wykonane z dębu (projekt juz jest, tylko stolarz sie buntuje, skubaniec jeden ;-))

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-4699-100004039 1170273668_thumb.JPG

post-4699-100004040 1170273667_thumb.JPG

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

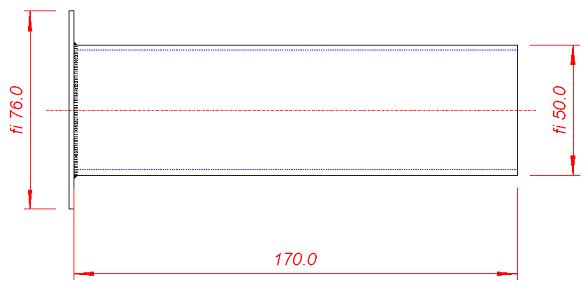

wovo: rura została zrobiona w zaprzyjaźnionym zakładzie i pomalowana proszkowo na czarny mat.. Materiał: aluminium, grubość 1mm.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-4699-100004037 1170273670_thumb.JPG

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Zostałem zapytany przez Wojtka o pare spraw: napisze na forum zeby inni wiedzieli.



Koszt 1 paczki:

- drewno (pocięte, podfrezowania) - 150 zł

- lakierowanie pistoletem u stolarza - 20 zł



Sciany łączyłem tylko na klej, zaokrąglenia krawedzi zrobił stolarz (nie mam takich maszyn, a jemu zajęło to kilka chwil)..



Wrzucam fote paczki przed przyklejeniem frontu:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

L1 0.56mH (drut 1mm, 0.42 ohm)

C1 4.7uF

L2 1.8mH (drut 1mm, 0,4 ohm)

C2 10uF

R1 szeregowo 1,5 ohm 5W + 2,2 Ohm 5W = 3,7 ohm

R2 8,2 ohm 5 W

R3 3.3ohm 10W

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-4699-100004032 1170273677_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

przedewszystkim to alum ... z rezonansem to faktycznie może go nie być bo w końcu komora jest trojona na XXHz, a alum będzi miało dosyć wysoko rezonans ...na poziomie ok XXkHz... ale powiedz mi ... rura wg. rysunku nei jest profilowana z żadnej ze stron ... czy mimo to nie słyszysz żadnych trzepotów powietrza ??

A jeśli ją profilowałes to jak ?? na goroąco czy jakąś nakładke stosujesz ?

Link to comment
Share on other sites

> warrior



paczki wyglądają spoko. Tylko się uważnie przyglądaj czy nic się nie będzie działo na łączeniach poszczególnych ścianek. Może się okazać że zimą - po rozpoczęciu sezonu grzewczego Twoje paczki przeschną i poszczególne deseczki zaczną żyć własnym życiem. To samo się tyczy wzmocnienia wewnętrznego - może się okazać że przestanie pałnić swoją funkcje - buk bardzo mocno pracuje pod wpływem zmian temperatury i wilgotności. Mam parkiet bukowy - teoretycznie wysezonowaby. Po roku są miejsca że mam szpary na 2-3 mm.



Ale nic, pożyjemy - zobaczymy. Tak czy inaczej całkiem fajnie wyglądają. pzdr.

Link to comment
Share on other sites

A66: Drewno kupione u stolarza ;-) Przyciął mi na wymiar tak jak chciałem, od razu otwory zrobił (z tym były problemy, ale ostatecznie wyszło mu za ktoryms razem). Wziałem do domu, zainstalowałem metalowe tuleje do śrub, pokleiłem, polakierowałem od środka, nakleiłem mate, zaniosłem mu spowrotem paczki, on wyszlifował delikatnie i polakierował pistoletem (wyszło bardzo profesjonalnie, dużo lepiej niż moje próby z wałkiem).



wovo: nie ma profilowania, ale z drugiej strony nie słyszę żadnych świstów powietrza... Wydaje się, że te 50 mm średnicy wystarczy na moje paczki...



Ian: stolarz juz mnie "pouczał", jak zachowywac sie z takim drewnem: z dala od kaloryferów, od wilgoci.. Mają mieć ciągle jednakową temperaturę bo inaczej zaczną się dziać różne nieciekawe rzeczy.. Jak coś poważnego zacznie się dziać to dam znac.. W razie czego w nastepne wakacje robie jeszcze raz paczki, koszty niewielkie w porównaniu do kupnych głośników i jakoś przeboleję.. Ps. już robiłem wstępne plany: nastepne paczki byłyby zrobione pół na pół (drewno i sklejka). Wtedy powierzchnia klejenia drewna do sklejki byłaby na tyle duża ze paczka nie powinna się połamać..

Link to comment
Share on other sites

Warrior - nie łącz tylko drewna ze skjeką! Nie łącz też różnych gatunków drewna ze sobą. Każdy gatunek zachowuje się inaczej pod wpływem temperatury i wilgotności. Na pewno będziesz mial z tym problem. Kiedyś ktoś mnie uszczęśliwił i dał do ofornirowania gotową obudowę do gramofonu. Obudowa była wykonana z 3 gatunków drewna - sosna buk i dąb. Wyszlifowałem wszystko na cacy. Następnego dnia schodzę do warsztatu i co widzę? schodki na 1mm w miejscach łączenia!. Musiałem całość zaszpachlować i szlifować kilkukrotnie aby zniwelować pracowanie drewna.

Link to comment
Share on other sites

Warrior - Ale ogólnie to się nie ma czym przejmować. Już załapałeś bakcyla - bez względu ma to czy paczki sie rozeschną czy nie - i tak zrobisz sopbie nowe za jakis czas a te opylisz po kosztach ;-)

Link to comment
Share on other sites

MPB: ba! no sprawa najważniejsza ;-)) Monitorki grają u mnie z Gainclonem w wersji full-wypas ;-) (rezystory mills, vishay, kondy BG STD, trafo trafber). Grają dopiero kilka dni, więc sprzęt się dopiero wygrzewa, ale mogę powiedzieć, że od pierwszej chwili byłem zachwycowy wyższymi i średnimi częstotliwościami.. Są prawie tak dobre jak na moich HD580 i wzmaku od Piotrka. Basu narazie b. mało mam i nie wiem czy to wina Clona czy strojenia glosnikow.. Zestawik pogra jeszcze kilka tygodni i jezeli bas sie nie poprawi to zmienie strojenie, a potem pogrzebie w Clonie...



Podsumowując: techno nie słucham, więc nie płaczę po nocach z powodu braku basu. Nie mniej powinien on być, wiec jak się nie pojawi to bede dzialal..

Link to comment
Share on other sites

Ian: dobra, kłamałem mowiąć ze jeszcze nie planuje nastepnych robic.. :P Wiem na pewno ze te nowe też będą przynajmniej w połowie drewniane. Mam nadzieje ze te paczki mi wytrzymają do nastepnych wakacji i nie bede musiał roku zawalać na uczelni ;-))
