Drewniane monitory WarrioR'a ;-)

WarrioR · 28 Sierpnia 2005

Oporności też napisałem na odwrót. Rezystory metalizowane, nie ceramiczne ;-)

Wartosci cewek:

L1 0.56mH (drut 1mm, 0.4 ohm)

L2 1.8mH (drut 1,4mm, 0,42 ohm)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**jar1** · 28 Sierpnia 2005

>WarrioR, 28 Sie 2005, 14:25

Postaraj wzmocnić mocowania i łaczenia elementów w zwrotnicy. Sa narażone na drgania i nie mogą sie 'trząść' wewnatrz. Kontakty luowane 'na styk' mogą sie wtedy tez z czasem 'starzeć'. Trzeba dobrze mechanicznie przymocować elementy do płytki zwrotnicy, dobrze skręcić kócówki ze sobą i dopiero lutować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

WarrioR · 28 Sierpnia 2005

jar1: tego nie widac na zdjeciu, ale wszystkie elementy kleiłem klejem z pistoletu.. Większe elementy dodatkowo przymocowałem opaskami zaciskowymi do płytki. Nic nie powinno latac w środku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Placek · 28 Sierpnia 2005

Warrior posiadasz może fotkę już z matami i wełną, chciałbym rzucić okiem ile tego tam naładowałeś(właśnie kończe moje monitory na m18a nie wiem za bardzo ile tego dac bo w sumie to będzie BR więc raczej oszczędnie). Kolejna sprawa to obliczenia rozumiem że objetośc BR odejmujesz a objetość wełny dodajesz w wyliczeniach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

WarrioR · 28 Sierpnia 2005

Objętości wełny nie dodałem, liczyłem tak jakby jej w ogóle w środku nie było. Dałem tylko na ścianki boczne (szerokość 4 cm z kazdej strony), a jak sie głośnik rozegra to potestuje czy lepiej będzie dać jej mniej..

Jezeli uda mi sie pstryknąć jeszcze jakies zdjęcia to wrzuce na forum (aparatu nie mam niestety)..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Irex · 28 Sierpnia 2005

~WarrioR mam niedyskretne pytanie ;) Ile dałeś za głośniki (brutto z przesyłką i wogóle) ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

WarrioR · 28 Sierpnia 2005

komplet (dwie pary) 670 zł, razem z przesyłką - ze zbiorowego zamówienia z audiocomponents.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

WarrioR · 28 Sierpnia 2005

Nie będę zakładał nowego wątku, ale pochwale się czymś jeszcze ;-)

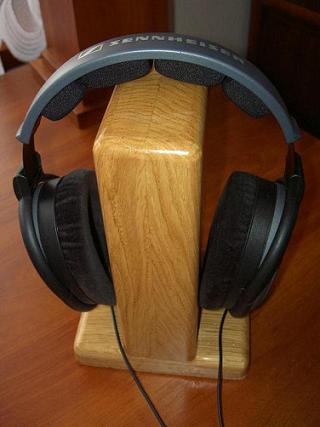

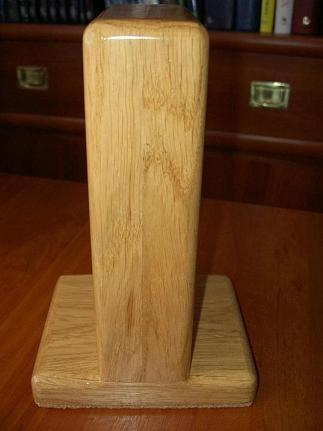

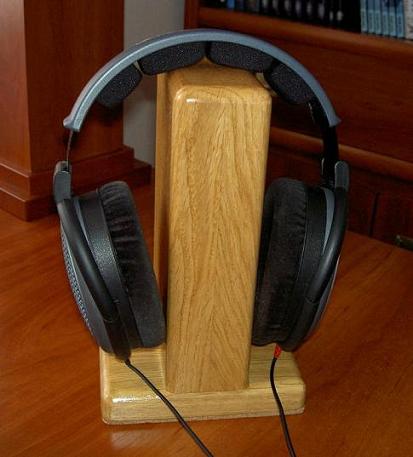

Denerwowało mnie, że moje Sennki ciągle leżały i mogły się porysować przy podnoszeniu czy przesuwaniu. Tym razem tylko projekt jest mojego autorstwa (wykonanie stolarza). Koszt: 15 zł razem z lakierowaniem!! Śmieszna cena, ale zastanówcie sie ilu z Was forumowiczów ma jakiś stojak na swoje bardzo drogie słuchawki ;-)) Materiał to oczywiście dąb, a od dołu dodatkowo przykręcone 2 wkręty do drewna, zeby sie nie rozlecialo po kilku dniach..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

WarrioR · 28 Sierpnia 2005

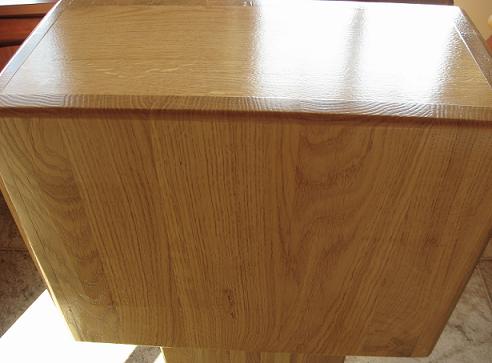

Jeszcze dwa zdjęcia ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

WarrioR · 28 Sierpnia 2005

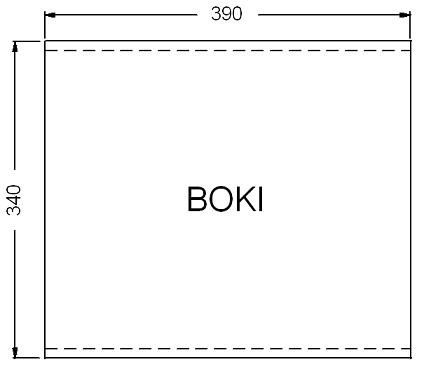

Zamieszczam obiecany projekt..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

WarrioR · 28 Sierpnia 2005

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

WarrioR · 28 Sierpnia 2005

Usztywnienie jest zwymiarowane w cm ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

WarrioR · 28 Sierpnia 2005

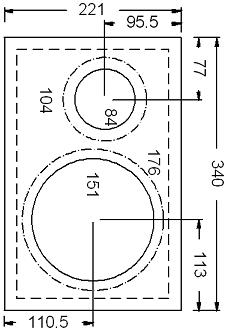

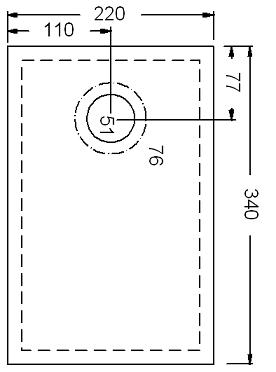

Pewnie domyślacie sie, ale napisze: linie kreskowane to zaokrąglenie rogów, a kreskowane z kropkami to frezy pod głośniki... W miejscach na głośniki wewnętrzny wymiar to otwór, zewnętrzny - frez.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

JFSebastian · 28 Sierpnia 2005

Naprawdę piękne. Tylko czemu nie masz basu na tych głosnikach ? Jaro4444 zrobił monitory na takim samym komplecie głośników - tez w 15 l - i pisał że basu jest naprawdę dużo. Może to wina wytłumienia ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

WarrioR · 28 Sierpnia 2005

JFSebastian: co racja, to racja. Dam kilkanascie dni na "rozgrzenie sie" zestawu, potem skroce BR bo mam za długi - (dzisiaj policzyłem, ze powinno byc 14 cm a nie 17) i zaczne bawic sie wytłumieniem. Tak czy inaczej wyciagne troche basu z tego glosniczka, bo teraz nie ma go prawie wcale ..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Piotreq23 · 28 Sierpnia 2005

Jeszcze kwestia w jakim pomieszczeniu słuchamy muzyki, jak ustawione i na jakim sprzęcie. Np. identyczne kolumny, ale w dwóch różnych pomieszczeniach i bas, albo jest, albo go nie ma ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

WarrioR · 2 Września 2005

Dla tych którzy śledzą wątek: skróciłem w końcu rurę BR (zestroiłem na 45 Hz) i bassu chyba jest teraz za dużo ;-)) Monitory stoją praktycznie 15 cm od ściany, pokój mam 12 m^2, wiec niewielki.. Jak będę miał czas to popróbuję z wytłumieniem, może osiągnę ten idealny dla mnie poziom niskich częstotliwości..

Ps. Temat chyba się już wyczerpał, wszystko co miałem to wrzuciłem na forum.. W razie wątpliwości prosze pytać śmiało.. :-)

Pozdr!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**McGyver** · 2 Września 2005

Jak stoją 15cm od sciany to jest winne ustawienie, a nie strojenie. Odsuń je trochę a będzie dobrze. Pomogą też sztywne, ciężkie standy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

WarrioR · 4 Września 2005

Zamieszczę jeszcze projekt stojaka na słuchawki. Wymiary w cm:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

WarrioR · 4 Września 2005

I jedna uwaga: jeżeli ktoś chciałby zrobić sobie taki stojak, korzystając z mojego projektu, to to radzę zrobił go 1-2 cm wyższy (czyli "trzon" miałby 21 - 22 cm długości). Ja zrobiłem taką długość "na styk" żeby zmieściło sie pomiędzy półkami na moim stoliku pod sprzęt..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jaro4444 · 11 Września 2005

Warrior po doświadczeniach z XT18WH w parze z D25AG radzę Ci troszkę "puścić" XT18. Zmniejsz cewki do ok 1,65-1,6 mH. Zyska na tym znacznie średnica. Poza tym to bardzo dobre głośniki.
