WM STAMP - potencjometr cyfrowy z WM8816


veteran

Recommended Posts

Przepraszam za bombardowanie pomysłami, ale w związku z tym, że przymierzam się do ALEPHA P i dostałem informację o możliwości sprowadzenia układów WM8816 w dobrej cenie, postaram się rozwinąć temat nowego (zalega u mnie od ponad roku ;) potencjometru cyfrowego.



Przy obecnym kursie dolara i ok. 50 zamówionych sztukach można mieć ten układ scalony w cenie 35zł (licząc z górką). Polubili go konstruktorzy Marantza (stosując w PM11-S) a i mnie przypadł do gustu ;) Zawiera w swojej strukturze drabinkę rezystorów, a wzmacniacze operacyjne znajdują się poza układem. U mnie grał już chyba ze wszystkim i sprawuje się bardzo dobrze (nawet jako wzmacniacz słuchawkowy z wydajnymi opami). Jest jeszcze mało znany, ale stanowi silną konkurencję dla PGA2310.



W tej chwili przerabiam nieco płytkę drukowaną, żeby pasowała wyprowadzeniami pod ALEPHA P.



Założenia:



Oprogramowanie sterujące napisane w Bascomie AVR (duża popularność, pamięciożerny ale w obecnych czasach to już nie problem) z udostępnionymi źródłami (open source). Dzięki temu zmiany są dużo łatwiejsze i sporo osób będzie w stanie przeprowadzić modyfikacje we własnym zakresie.



Jedna taśma umożliwia sterowanie max. 4 modułami potencjometru, które mogą pracować jednocześnie lub niezależnie.



Część cyfrowa obsługująca wyświetlacz LCD lub segmentowy LED (po I2C – potrzebne są 2 wyprowadzenia i mamy z głowy przemiatanie).



Wyprowadzone porty mikroprocesora. Dzięki temu całość jest gotowa do rozbudowy o np. selektor wejść, sterowaie przekaźnikami ON/OFF...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Dla mnie to nie problem, ale pomysl o reszcie. Zreszta, jezyk jak kazdy inny tylko kod wynikowy zajmuje nieco wiecej miejsca :) Mam znajomego, ktory w Bascomie pisze bardzo skomplikowane programy na potrzeby automatyki i telekomunikacji. Smiesza mnie dyskusje na forach na temat wyzszosci C nad Basiciem - wszystko zalezy od zastosowania i umiejetnosci programisty ;) Mysle, ze do takiego projektu nadaje sie idealnie.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

...a przepraszam ...nie lepiej zrobic nroalną, dyskretnądrabinke rezystancyjną jak to jest w orginalnych Alephah ?? 16 rezystorów i mamy 255 kombinacji (oczywiście dla wejścia symetrycznego) i tłumienie do -47dB ??

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Nie twierdzę, że C jest lepszy, po prostu bardziej mi się podoba.

Znając historię innych wątków, zwłaszcza "Twoich", jestem przekonany że i tak

49% wpisów będzie:



"Kiedy płyteczki i po ile?"



a 49% takich:



"Już dotarły, dzięki, bardzo ładne"



;-)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

~Foksik

Znajac zycie pewnie tak bedzie ;) Wrzuce schematy i widok plytki jak tylko przerobie ja pod Alepha.



~wovo

Mozna. Tylko ja nie chce uzywac go tylko do Alepha :) Taka drabinka rowniez ma swoje wady: duza powierzchnia i brak stalej Rin. Lubie scalone 'manipuladla', ktore rowniez nie sa doskonale (tutaj praca w sprzezeniu op-ampa).

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

niestety ...wielkim przeciw dla scalaków sa pola powierzchni przez ktore przechodzi sygnał ... efekt naskórkowości który powoli zaczyna przy 15kHz występowac ... tego sięnei zmieni ...

Ale Veteran masz racje ... jedni wolą tak, inni inaczej ... kwestia gustu.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Veteran da się zrobić taki potencjometr (drabinka rezystorowa) ze stałą rezystancją widzianą ze źródła w stronę masy. Pozwolę pochwalić się płytką pod coś takiego poniżej. Co na niej ? Stablizatory, pre (OPA1632) oraz dwie drabinki po jednej na każdy sygnał (wyjście zbalansowane). Ponadto automatyczne przełączanie wejścia między sygnałem symetrycznym (XLR) i asymetrycznym (RCA). Sorry za zaśmiecanie wątku ;-) Pozdrawiam.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

No i rysunek bo zapomniałem.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Tak przekaźniki są bistabilne i niestety musi być ich podwójna ilość ze względu na zachowanie stałej rezystancji wypadkowej. Niestety nie będzie to tanie rozwiązanie ale ... rezystory montowane będą od spodu w celu zminimalizowania ścieżek które i tak niestety są już długie. Całe sterowanie jak widać w celu miniaturyzacji SMD. Oczywiście do całości jest sterownik łączony taśmą. Jak to gra? To dobre pytanie jak odbiorę płytki z produkcji i zmontuje całość to przynajmniej pare osób to usłyszy i wtedy będziemy mieli obiektywną ocenę. Pewnie będzie to zależało w dużej mierze od zastosowanych rezystorów. Co kto lubi i na co go stać, niestety...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
  • 2 months later...

Idea podobna jak w Basic Stamp - malych rozmiarow modul, ktory mozna dowolnie zaadoptowac ;) Standardowy rozstaw pinow sprawia, ze mozna traktowac go jako kolejuny uklad scalony.

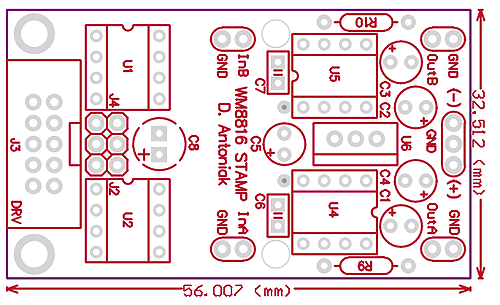

Na plytce znalazlo sie miejsce na stabilizator, odsprzeganie, wm8816 + wzmacniacze operacyjne oraz optoizolacje. Dzięki zworkom J2-J5 mozliwe jest uzycie modulu w torach symetrycznych lub niesymetrycznych.

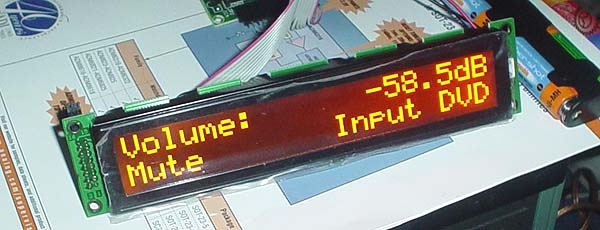

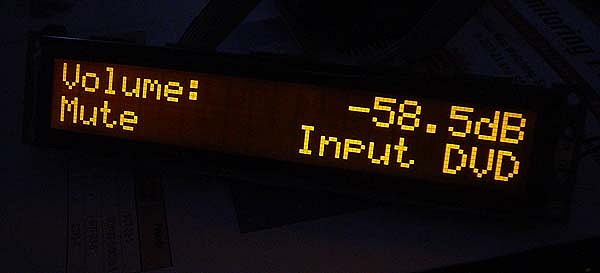

W JM dostepny jest bardzo fajny wyswietlacz w cenie ok. 60zl (spada przy wiekszym zamowieniu) o wysokosci znaku 5x9mm i organizacji 2x20. Czytelny i sporo wiekszy od PLED-a. Czas reakcji matrycy - 'dostojny' ;)



Uklady WM8816 mozna sprowadzic w cenie ponizej 35zł/szt, jednak minimalna ilosc zamowienia to ok. 43szt. Propozycja wydaje sie ciekawa, zwlaszcza, ze aplikuja go w topowych urzadzeniach audio.



Schemat modulu:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Sterowanie podobne jak w przypadku pga2310 - oprogramowanie obsluguje selektor wejsc, obsluge kilku wm8816, postaram sie dodac menu serwisowe.

post-772-100000081 1170279887_thumb.jpg

post-772-100000082 1170279885_thumb.jpg

post-772-100000083 1170279884_thumb.gif

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

veteran, czy ten układ można zaadoptować w P1.7 na wyjściu???



jeśli tak to podał byś orientacyjną cenę całości potrzebnej do zaaplikowania w P1.7



Pozdr

Matt

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Witam

Jak najbardziej popieram pomysł z Bascomem. Uważam, że w obecnych czasach kiedy możliwości mikrokontrolerów w stosunku do ceny poszły bardzo w górę jest to najtańszy i najszybszy sposób dla osób, które rozpoczynają programowanie mikrokontrolerów. Wolę dopłacić 10 zł do paru kB pamięci niż siedzieć i dłubać w C, np. napisanie sterownika do moich monoGainclonów zajęło 5 minut, a procki AT90S2313 kosztowały po 3 zł/szt. Obecnie jestem w trakcie pisania programu do obsługi mojego preampa - potencjometr, selektor, włączanie ale z wykorzystaniem poczciwego wyświetlacza segmentowego LED, ponieważ uważam, że jego walory "widoczności" są najlepsze. Reasumując - gorąco popieram ideę, piszę się na 1 szt. WM'a.

Pzdr

KC

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

~Matthew

M.in. po to byl projektowany ten modul. W najblizszym czasie postaram sie policzyc ile to moze kosztowac.

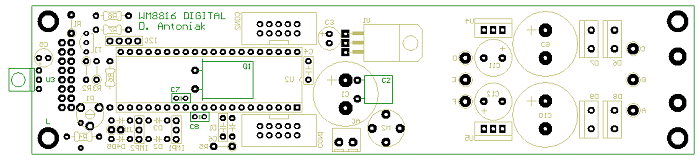

Plytka sterowaniak bedzie montowana bezposrednio pod wyswietlaczem JM202B za pomoca 4 dystansow. Zlacza do siebie pasuja, wiec ryzyko pomylki zostalo wyeliminowane. W sklad jednego modulu wchodzily beda: sterowanie + 3 plytki pod WM8816 (mozna zbudowac system 6 kanalowy - laczone jedna tasma 10 zylowa) - tyle miesci sie na dlugosc.



Dodalem:

mozliwosc regulacji intensywnosci podswietlania z pilota (menu serwisowe),

zlacza pod 2 impulsatory (selektor oraz wzmocnienie) lub 4 przyciski,

zlacze selektora - 8 wyjsc,

uniwersalne I2C,



Po prawej stronie widac prosty zasilacz 2x15V, ktory mozna wykorzystac. Zostalo jeszcze troche miejsca i postaram sie go jakos zagospodarowac.



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-772-100009876 1170280158_thumb.gif

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

>buzer, 24 Lis 2005, 09:10



Sorry, ale Bascom jest kompletnie nieaudiofilski. To narzędzie dla lamerów.

A tak na poważnie, większość kolegów i tak nic nie dłubnie

w podanym im gotowcu, skoro np. pyta, czy lepiej dać potka 10 czy 100k ;-).

C ma to do siebie, że wszystko widać jak na dłoni i ew. przeniesienie

na inną platformę jest prostsze. Natomiast wgryzanie się w źródła

niefachowców można włożyć między bajki.



Jaro_747

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jestem Europejczykiem.



Link to comment
Share on other sites

Veteran:



To zdrada !!! ;-))



Żart. Ale ja popieram kolegów którzy twierdzą że scalaki nie pasują do audiofilskiego forum. Jak robić to porządnie i bez dróg pośrednich. Młucę układy, klocki kable - i ciągle mam jednak wrażenie że to co robiłem bezkompromisowo niesie najwiecej satysfakcji a nie chwilowe uniesienia.



Popieram drabinkę (choć już zamówiłem TX102 S&B ;-)) - A Marantz to nie marka audiofilska ... tylko masowy producent - zrobił kilka dobrych kompaktów (tzn tuningował Philipsy) i zrealizował jednego super SACD. Jest lepszy od Panasonica i technicsa ;-)



PASS - to co innego - i ten utrzymałby przekaźniki gdyby klienci nie narzekali na stukanie styków.



DeTom - fantastyczna robota - ale ścieżka strasznie długaaaa i kupe miedzi z PCB.



Czy ktoś spotkał się z możliwością praktyczną wykonania PCB tak jak w drukarni robi się sitodruk - tyle że materiałem (farbą) byłoby srebro (np tak jak robi się lustro (to też srebro?!)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Ja tez caly czas mysle o preampie z prawdziwego zdazenia i jakiejs ciekawej regulacji glosnosci.



Na AA sporo sie mowi o Placette. Jest to passive preamp gdzie wykorzystano tylko Vishaye S102 i daje to 125 stopni regulacji. Kupilem wlasnie 2 dni temu ten passive preamp, glownie aby podejrzec jak jest zrobiny i ile jest prawdy w komentarzach o prawie kompletnej neutralnosci:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Placette to nie preamp tylko tłumik. Nie ma selektora źródeł ani nie kondycjonuje sygnału. Siłą rzeczy ma wszystkie wady pasywek.

Przy zastosowanych rezystorach decydujący o jego jakości jest przede wszystkim przełącznik i długość przewodów połaczeniowych, nie tylko wewnętrznych.

Peter jeśli będziesz miał fotki wnetrza to zamieść z łaski swojej. Chetnie bym zajrzał temu ustrojstwu pod spódniczkę.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Prawidlowym okresleniem bedzie remote volume control.



Zdaje sobie sprawe z ograniczen pasywnych urzadzen tego typu, mnie jednak glownie interesuje sama implementacja przelaczania rezystorow. Poza tym, Placette robi tez aktywny preamp z prawdziwego zdarzenia, gdzie jest zainstalowany aktywny buffer i przelacznik zrodel.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
  • 2 weeks later...
  • 4 weeks later...

Jeśli ktoś tego nie widział to polecam:



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Veteran - może na łatwizne pójść z tymi przekaźnikami?



The circuit has the following features/characteristics:



Compact and simple circuit: just 5 tiny relays implement a 32-step logarithmic stereo attenuator. The 32 steps of 1.7dB together span a 54dB attenuator range. Only a single IC controls and drives the circuit.



An IR receiver allows remote control. The device can learn and store your favorite key codes. The controller currently understands the popular Philips 'RC5' protocol, as well as the newer 'RC6' protocol. A JVC protocol is under test. Together, I expect interoperability with most 'generic' controllers.



The PCB supports audio input channel selection next to volume control. This is fine to implement a small passive pre-amp, but of course allows a combination with your favourite active buffer/pre-amp.



The PCB has an output 'serial control' to connect to 'slave' boards. The 'slave'boards are actually the same PCBs



with a few components omitted. Together this creates a multi-channel input select and volume control, for 5.1 or 7.1 sound, or for stereo audio with symmetric connections. The 'serial control' reliably sends the new relay state, not just increments

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
  • 2 weeks later...

Jeszcze nie zamawialem WM8816, ale mysle, ze to nastapi w ciagu kilku najblizszych dni. Druki pod 'znaczek' czekaja na oddanie do zakladu. Czesc sterujaca rowniez jest prawie gotowe (musialem naniesc kilka poprawek, poniewaz znienil sie typ wyswietlacza).



Tak to teraz wyglada:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-772-100008021 1170282985_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
