Aleph3 jedna druga czyli A1.5 ;) PCB

[uwe300]

Witam!

Czytałem na forum ze komus sie upaliły irfy i ma alepha 3 na jednej parze irf.



Złozylem najpierw alepha3 lecz jego moc byla dla mnie zbyt duza a po co wspomagać Enea s.a. ;)

Wieć spróbowałem pozbyć się jednej pary i efekt..... bardzo dobry, offset w okolicach 18mV

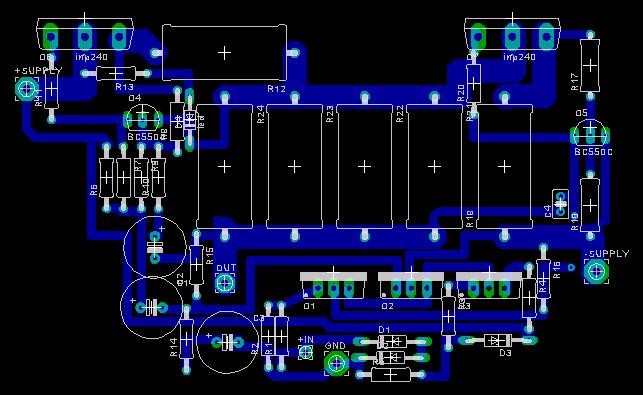

oto schemat i płytka.....



Co o tym mysla znawcy tematu ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

A jaki masz prąd (bias) i napiecie. Liczyłes ile możesz osiagnąć mocy?

Na jednej parze to sie robi mini-alepha.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[uwe300]

tak na jednej parze robi sie mini ale na napieciu 18V a ja mam kupione trafo pod alepha3 300VA 2x18V po wyprostowaiu 25V, jeden kanał ciągnie 0.82A na gałąź, na dwoch parach bylo 2,26A

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

A jakie kolumny 8 czy 4 ohm? Bo na 8 ohmach to osiągniesz maksa (jeśli dobrze skalkulowałem) ok. 4 Wrms . A dla 4 ohm dwa razy mniej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

No, ponieważ ma źródła pradowe dymamiczne, to prad moze byc dwa razy wiekszy to i moce mogą byc odpowiednio wieksze; 16W na 8 ohm i 8 W na 4 ohm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[uwe300]

w tej chwili mam 4R ale bas jest lepszy niz z lm3886 ;) i wcale cicho to nie gra......... zaraz porownam przy 2R

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[uwe300]

przy 2R nie ma wiekszej roznicy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

>przy 2R nie ma wiekszej roznicy



Ale w czym?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[uwe300]

w głośności.........

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

No to gra muzyka...;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[uwe300]

A do tego jak ładnie ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
