Przełacznik obrotowy do drabinki...

[PrzemekElektro]

Veteran:

widze, że jednak PCF :) Ja zrobie na 74 i chwilowo na płytce uniwersalnej, w poniedziałek postaram sie zaopatrzyć w przekaźniki. Koło wtorku mija 15 dni roboczych, licząc od 14 września, więc wypadałoby coś do tego czasu zlutować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

> Veteran

ULN2003 wystarczy bo, jak pisałem, Robię układ jak w AlephP1.0 tam jest 6 przekaźników, co daje 64 stopnie tłumienia. W układzie tym rezystory łączone są równolegle, więc szeregowo jest zawsze jeden w sygnale i jeden do masy - po audiofilsku :-).

Przetwornik A/C jest do sterowania przekaźnikami - odczytuje położenie potencjometru i przekształca w sygnał binarny.

Może chciałoby Ci się zrobic do tego sterowanie na uC? :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

~Foksik

Tylko raz zdazylo mi sie aplikowac uln2003. Pamietam, ze cos mi sie w nim nie podobalo (poziomy napiec sterujacych?), ale nie pamietam dokladnie co ;) Robilem podobny sposob sterowania do wm8816 - przetwornik 10bit + potencjometr 47k. Niewielka histereza byla potrzebna, zeby nie nastepowaly przypadkowe zmiany glosnosci. Wiekszosc mikrokontrolerow Atmela posiada wbudowane przetworniki 8-10bit, wiec sam odczyt nastaw jest prosty.

Z drabinka u Passa jest (juz o tym wspominalem) jeden problem - nie mozna uzyskac stalej impedancji widzianej przez zrodlo sygnalu i mnie sie to nie podoba ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

Ale w AP drabinka jest na wyjściu, a sam preamp jest odporny na zmiany impedancji obciążenia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Zgadzam sie. Ale ja nie chce robic drabinki tylko do AP :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

Z tego co wiem Pass w swoich nowych konstrukcjach nie uzywa juz przekaznikow. Ciecie kosztow wkradlo sie i tutaj.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DeTom]

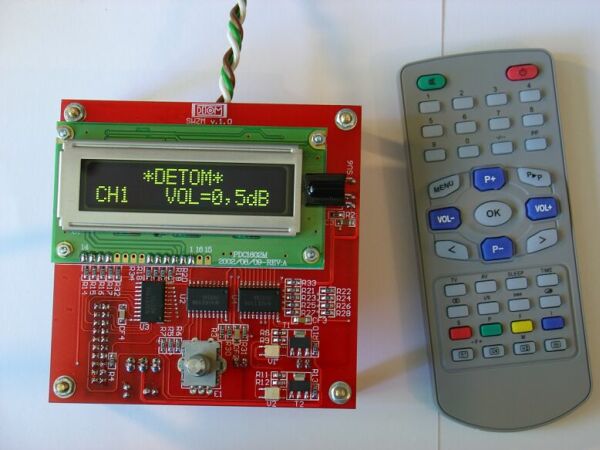

Panowie coś takiego mam na tapecie. Nie wychodzi to tanio bo wymaga zastosowania 16 przekaźników + 1 na przełączane wejścia RCA/XLR ale daje nam możliwość regulacji wszystkich czterech sygnałów (symetryczny stereo). Pre na OPA1632 , regulacja na AZ850, stała wartość rezystancji widzianej w stronę masy (co wymaga zastosowania podwójnej ilości przekaźników). Rezystory z Elpodu właśnie zamawiam. Oprogramowanie w toku. Na dole dwie kiepskiej jakości fotki: sterownik + płytka pod pre.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[magazynier]

>DeTom

Planuszej ten predwzmacniacz z myślą o Drakuli?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[veteran]

~DeTom

Wyglada swietnie ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Foksik]

>DeTom

Robi wrażenie! Pogratulować!



>Veteran

Ponad 70 tranzystorów na kanał nazywasz cięciem kosztów?

Rzeczywiście w nowych passach jest shunt attenuator na tranzystorach. Działa to na tej samej zasadzie co układ mute w Marantzu CD6000. Pass twierdzi że stukanie przekaźników wnerwiało klientów i że jak się robi sprzęt na rynek to nie zawsze lepsze to co lepsze.

:-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[PrzemekElektro]

DeTom:

Coś poskąpiłeś dziurek do mocowania na płytce z przekaźnikami :)

Może jakiś schemacik samego pre?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rekin]

Jest jeszcze możliwość spróbowania czegoś takiego z prostszych i tańszych rozwiązań. Przełącznik 12 pozycyjny 4 biegunowy. Cena około 22$ przy zamówieniu powyżej 10szt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[magazynier]

>Rekin

A gdzie można kupić ten przełącznik 12 pozycyjny na 4 wafle ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[skrzypek]

Ze względu na niewielką ilość miejsca we wzmacniaczu trudno jest mi wmontować drabinkę, chociaż patrząc na układ elementów w drabince zamieszczonej w linku danpera może by się udało.



Proszę kogoś kto miał do czynienia z tymi elementami niech przybliży jaką głębokość może mieć ta równoległa drabinka?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[uwe300]

mam takie pytanie... po co walczyc o kazdy mm kbla sygnalowego w GC od RCA do nóżki jak tu na przekaźnikach wychodzi XX cm ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bartek1]

A kto walczy??



Ja mam po 20cm :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[uwe300]

no ja mam z 5cm ;) ale tyle było szumu żeby połączenia były jak najkrottsze bo wszytsko sie wali i klon juz nie gra tak jak powinien;) bas traci na szybkosci... nie ma przestrzeni i wogole ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[uwe300]

ale ogolnie fajna sprawa z tymi przekaznikami i drabinkami jestem jak najbardziej za ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kubedes]

>> Dyskusja przeniesiona z innego wątku kubedes

>mozesz przyblizyć opis konstrukcyjny tego regulatora?

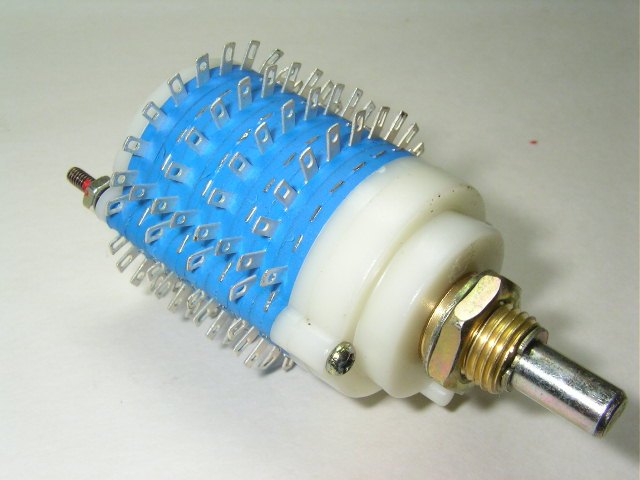

przełącznik Make-Before-Breake. styki złocone, osłonięte takim "kapturkiem"

na każdym "decku" możliwość zastosowania układu 2x6 lub 1x12.



obrót skokowy, ale skok jest zrealizowany kulką wpadającą w otwory, pow wyjęciu kulki może być płynny.

kulka jest umieszczona w docisku - stąd możliwość regulacji siły zmiany przełożenia.

fajny przełącznik - mógłby mieć więcej przełożeń.



Leszek B, 1 Lut 2007, 16:17

>Rozumiem, dzięki.A mozesz napisać skąd wziąc taki przełacznik ?



Matthew, 1 Lut 2007, 17:53

>do Pana Floriana na Wolumenie, 30zł...



Ja swoje przełączniki wyrwałem na allegro, kupując zestaw różnych gratów po likwidowanym serwisie.

Trafiony zupełnie przypadkiem.

Na wolumenie widziałem tylko większe - o większej średnicy (średnica 5-6 cm) - decki ceramiczne i co najważniejsze żaden z nich nie miał opcji 1x12 poz, tylko 2x6

Trzeba by przerabiać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

attenuator za 14 funciaków:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lolo234]

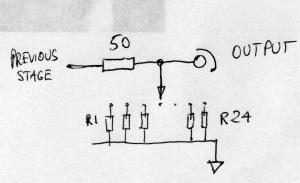

Pionizej schemat wykonania drabinki ponoć wg. Petera Daniela.



Czy ktoś może mi pomóc w określeniu wartośći rez. dla imp=25k, lub 50k ?

Jak taki pomysł na przełączanie sprawuje się w praktyce (z jednym rezystorem szeregowym) ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Tu znajduje sie kalkulator:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lolo234]

JESTEŚ WIELKI !!! Byłem na tej stronie ale coś nie bardzo doczytałem.

Dziekuję bardzo !

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Kupiłem takie przełączniki na Wolumenie - 12 pozycji , 3 sekcje , niewielkie - wymiary około 3x5 cm . Cena - 3 pln/sztuka .

Ale ... na układzie zamieszczonym kilkka wpisów wyżej widać że rezystor 50ohm na wyjściu sygnału z preampu jest zwierany do masy przez rezystory przełącznika . Do tego wystarczy jedna sekcja przełącznika na każdy kanał ( zwykły L-pad ).

A na zamieszczonych w tym wątku zdjęciach widac ,że rezystory są w czterech sekcjach ( po dwie sekcje na kanał ? ) np u kubedesa.

Nie kapuję .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

jeśli masz zamiar zrobic sterowanie wzmocnienia w p1.7, to tam niema 50ki w szereg tylko rezystory zwierające do masy czyli shunt. od kilku Ohm do 8k bodajże , tyle że Pass daje możliwość mieszania tych wartości co daje dużą płynność regulacji. To co zrobil Kubedes to prawdopodobnie potencjometr , tyle że na rezystorach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

jurek1, 17 Cze 2007, 12:43



Dzięki za informacje ale to mi troche wyjaśnia i trochę komplikuje ;p .

Peter Daniel podał link do kalkulatora i z angielska ten układ z rezystorem w szeregu nazywa się właśnie ,, shunt attenuator " ... No ale to tylko nazewnictwo .

Ale...

czy w związku z tym taki układ gdzie w szeregu stoi rezystor można stosowac wszędzie i zawsze ?

Pytam bo robię regulacje wzmocnienia do wzmacniacza lampowego i nie wiem czy nie zrobię sobie kłopotu bo tam juz siedzi rezytor R1 na drodze sygnału od wejścia do siatki pierwszej lampy preampu.

Link do schematu i opisu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ted125]

arturp, 17 Cze 2007, 13:24

Myślę że tu wszystko odnajdziesz na swoje potrzeby w tej sprawie.Pozdrawiam serdecznie!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

W tym przypadku zastosowałbym dobry potencjometr logarytmiczny, np alps 50k.

przy prostej drabince to ie będzie pracowało logarytmicznie , tylko liniowo. Musial bys zastosować drudi schemat z podanego linka , a tam idzie cały szereg oporników w linii i do masy. 4 sekcje były by użyte do jednej regulacji stereo,nie wiem czy jest sens.

I naczej sprawa sie ma w przyp. toru zbalansowanego ,tam musialy by być 2 potki i wykonanie prostego shunt reg.

jest wygodniejsze , tymbardziej ze w przypadku p1.7 jest on na wyjściu układu i ma bardzo małe wartości, a u ciebie to klasyczny potek na wejściu .Ja w każdym razie bym sienie bawił.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lolo234]

Mam jeszcze kluczowe pytanie do znawców tego tematu. Jaką dać wartość rezystora szeregowego w przytoczonym przeze mnie powyższym schemacie ?

Peter Daniel dał tam 50 R, ale czy to nie za mało ?

Będzie tozbytnio obciążało źródła.

Drabinka będzie pracować pomiędzy mechanicznym selektorem wejść a preampem na podwójnym LM4562 - veteran'a. Generelnie wszystko do GC.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

Lolo, musisz pomnożyć wartości wszytkich użytych rezystorów przez 40-50 lub 100.
