Lampowy wzmacniacz słuchawkowy DIY

[Stachr]

Trafo na 110V to troche mało, jesli chcemy mieć nominalne napięcie na ANODZIE 6N6P, czyli te 120V. Do tego napięcia nalezy doliczyc spadek napięcia na rezystorze anodowym, na pewno wyniesie 20-50V (zależy jaki prąd anodowy i rezystor przyjmiemy), do tego spadki napięć na rezystorach filtru, przynajmniej 10-20V (bywa, że więcej nawet więcej).

Przyjmując że po wyprostowaniu napięcie zwiększy się 1.4 razy to 110V da nam ok. 154V napięcia wyprostowanego, a to zbyt mało. Lepsze by było trafo na 130-150V. Napięcie łatwiej zredukować, niz podnieść.

Moc trafa mozna przyjąć 40-50VA, mniej sie grzeje podczas pracy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Maverick]

Czyli moze uzyc zalecanego transformatora?



Transformator sieciowy 6,3V/2,5A, 170-210V/0,1A

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barszczyk]

witam serdecznie po swietach, troche sie jadlo i nie bylo za bardzo czasu na pisanie...

no wiec :

przysedł transformator z toroidy.pl 30VA PRI:230V SEC: 6.3V + 170V



na biegu jałowym mamy ~6.3V i ~177.4V



rezystor R1=470R/5W R5=1.2R/5W - nie wykazuja nadmiernego grzania sie....

przy tych wartosciach R mamy odpowiednio 6.5V i 215V

testowałem z lampami TESLA E88CC GoldPin i Philips E88CC SpecialQuality.



odrazu napisze ze ZERO buczenia, brumu, syszenia czy czegokolwiek.

dzwiek na moje ucho - rewelacja klarowny dokladny - mi sie podoba, ale to trzeba samemu przesluchac

przesyłam kilka fotek i czekam na odzew czy wykonujemy pcb czy nie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barszczyk]

no i jeszcze.....

pierwsza fotka lampa Philips'a z podstawkami od kt66.prv.pl nastepna - z lewej TESLA i Philips, ta druga nieco mniejsza, 3-ci jotpeg to transformator...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

>barszczyk

Czy wygląd tych płytek jest ostateczny czy to tylko ten prototyp ?

W płytce pod pre po rogach są otwory montażowe. Ścieżka masy będzie stykała się tulejkami dystansowymi. Dałoby się odseparować ten otwór od tych ścieżek ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barszczyk]

no i jeszcze dwie wieksze fotki z pomiarami napiec:





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Pewnie że robimy płytki. Ja jestem zdecydowany. Trafole i inne części też moglibyśmy wspólnie zamówić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

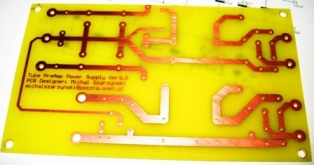

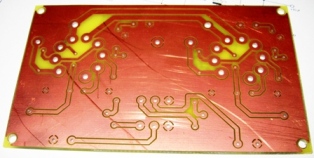

[barszczyk]

=> pkrecz

tak to tylko plytka prototypowa, w finalnej wersji masa jest oddalona od otw dystansow



o tak :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość _harry]

jeszcze pytasz czy robimy ????



barszczyk - jak najszybciej ;-))))

[Jenkins]

No ja również potwierdzam zamówienie PCB, z tym że do zasilacza poprosze 2 płyteczki. Jeśli będzie zamówienie na części to pewnie też sie dopiszę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[karbidoczaszka]

Ja tez potwierdzam swoje zamowienie - 3xPRE i 2xPSU

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barszczyk]

To poprosze wszyskich chetnych o potwierdzenie na maila [email protected]

w temacie KONIECZNIE = TubePreamplifier-POTWIERDZENIE



w tresci proszę podac swoje dane.



w mailu zwrotnym dostaniecie moje dane i nr kona. Do kwoty doliczcie 5zł za przesyłkę.



Przypominam, płytki sa po 14zł za sztuke czyli komplet [1PRE+1PSU] 28zł +5zł =33zł[



Kiedy wszystkie przelewy zostana zaksięgowane, wysyłam zamówienie do zakładu.



pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

ja ma sporo lamp e88cc na zbyciu nosy z najlepszego zrodla bo z kasprzaka!!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[foxbat]

Barszczyk, jaki to dokladnie toroid? audio? czy jakis zwykly? Jaki jest koszt wszystkich elementow?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barszczyk]

no wiec to jest wersja podstawowa aka 'goly'



100nF to koszt 0.50zł / szt

100uF/250V 1.50zł / szt

47uF/250V 1zł / szt

4700uF/25V zwykłe-2zł / szt, [nie]zwykłe Panasonic FC 11zł / szt

diody prostownicze 3.50zł / szt

rezystory 1% 0.6W 0.08zł / szt

rezystory 5W jesli chccemy metalizowane to 1.60zł / szt, jak zwykłe to 0.20zł /szt

led 0.20zł / szt

potencjometr ALPS 95zł / szt wg cennika akkus.com.pl

SCR MKP 0.470uF/630V 10.50zł / szt wg cenika akkus.com.pl

podstawki noval 4.50zł / szt wg kt66.prv.pl

płytki 28zł komplet



nie licze gniazd, przewodow, tulejek dystansowych , gniazda zasilajacego i innych pier**l



wykonanie DIY = BEZCENNE

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

lampy u mnie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[buble_corp]

-> Barszczyk

Jak z tym trafem z toroidy? Robimy wspólne zamówienie połączone z płytkami?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Fourierek]

witam :-D



>>>senicz:



ja byłbym chetny na 4 sztóki lampek ECC88 , jaka cena ?? jak cos to kontakt na [email protected]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Fourierek]

>>>> barszczyk jaka cena płyteczek jak mozna wiedzieć ????

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[buble_corp]

->Fourierek

Rzuć okiem trochę wcześniej w tym wątku!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

88 po 88zl a e55l po 55zl

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barszczyk]

Witam

nie chciałbym tu robic jakies antyreklamy dla kolegi senicza ale ja swoje E88CC kupilem na allegro u kolegi 'peski_73'



adres do aukcji -

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barszczyk]

=> buble_corp



nie wiem co z tym zamowieniem ;p



na poprzedniej stronie jest moj wpis co do transformatorów:



"... Dla ilości powyżej 20 szt. na trafa w obu konfiguracjach mogę udzielić 10% rabatu.

serdecznie pozdrawiam



Tomasz Lachowski"



proponuje taki transformator:

[TS30VA PRI:230V SEC: 6,3V / 2A + 170V / 0.1A ]



za wersje gołą zapłaciłem 45zł dlaczego tak duzo?? Pan Lachowski tłumaczył sie ciagle rosnacą cena miedzi....

i nie dziwie sie, bo od poczatku roku podrozala prawie dwuktotnie!



jego wymiary to:

srednica 60mm

wysokosc 35mm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[DonWojtas]

>barszczyk

Zrób większy odstęp pomiędzy ścieżką zasilania anodowego a masą (>1mm). Odsunąłbym też wejście lewego kanału od ścieżki żarzenia.

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tatran]

Czy ten zasilacz będzie pasował do wzmacniacza z początku wątku czyli wzmacniacza ze strony Kamyka??

Ponieważ jestem raczej zainteresowany tamtym schematem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gotomik]

------>Tatran



Ja posiadam wzmak słuchawkowy A.Kamyka. Działa on doskonale z tym zasilaczem.



-------> barszczyk





ja dokonam wpłaty koło poniedziałku/wtorku.





pozdro.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grip]

Poproszę jeden kpl. płytek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tadeiro]

Witam, szukam preampa do mojego świeżo skleconego Gain Clone`a - czy ten przedwzmacniacz lampowy by się nadawał ?

Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gotomik]

-------> barszczyk



Po ile są te zintegrowane gniazda sieciowe? U ciebie można je zamówić??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barszczyk]

=> gotomik



mozna je kupić w EDA Elekronik w Poznianiu po 24zł za sztuke, w przyszłm tygodniu wybiore sie tam i zapytam czy byłaby jakas zniżka przy wiekszym zamówieniu.
