Koda KD 233


mzawek

Recommended Posts

Czy jest mozliwe odłaczenie całego układu regulacji w tym przedwzmacniaczu.Odłaczajac łaczacą tasmę niestety przestaje działac . Nie uzywam tego układu zupełnie.Czy gdybym go odłaczył moze miec to pozytywny wpływ na dzwiek?Sygnał mimo wszystko i tak (pure direct) krąży tam sobie w tych kabelkach.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-7608-100009283 1170281093_thumb.jpg

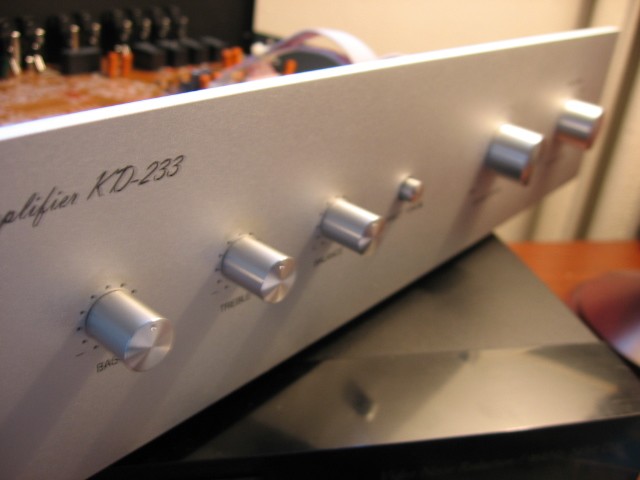

post-7608-100009284 1170281090_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Grundig High Fidelity

Link to comment
Share on other sites

Już mam. Jestem pozytywnie zaskoczony. Porządnie zrobione zasilanie, kondensatory Nippon Chemicon, przełączanie wejść przekaźnikami, całkiem przyzwoite opampy i chyba, z tego co widać, nieźle zaaplikowane. Tylko potencjometry chińszczyzna straszna. Ale wymienię. Zrobię też zdalne sterowanie głośnością.

Sygnał sobie biegnie taśmą do płytki z potencjometrami i wraca tą samą taśmą . Nie wystarczy zatem jej odłączenie. Trzeba jeszcze "narobić zwarć" :-)))

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Proszę takze o wrazenia z odsłuchu.Zdalne sterowanie?Ciekawa sprawa...Mam to razem z koncówką Kd 269 i jestem jak na razie usatysfakcjowany.Szczególnie ceną całosci...Zestaw ten pokonał wszytko co posiadałem z krainy HI Fi do tej pory.A jest 2-3 krotnie tańszy.Ciekawi mnie mozliwośc kształtowania brzmienia przy pomocy Preampu.Zestaw reaguje na wszystkie zmiany czy to IC ,CD,kabli głosnikowych bardzo wyraznie.

Czekam niecierpliwie na twoje wrazenia.Myslę ze słyszymy trochę podobnie...-:)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Grundig High Fidelity

Link to comment
Share on other sites

jeszcze 2 zdjecia

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-7608-100009278 1170281101_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Grundig High Fidelity

Link to comment
Share on other sites

Na płytce przy złączu kabla prowadzącego do płytki z barwą masz opisane na którym styku jest jaki sygnał. Nie chce mi się tego rozbierać, ale należy odpiąć złącze i zewrzeć "L-in" z"L-out" oraz "R-in" z "R-out".

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

A po modyfikacji gra świetnie. Wymieniłem prawie wszystko, łącznie z niektórymi rezystorami. Jako opampy na razie najlepiej się sprawdzają TLE2082. Kondensatory moje ulubione Nippony i Panasoniki FC. Usunąłem wszystkie elektrolity ze ścieżki sygnałowej jedynie na wyjście dając 10uF polipropyleny. Później wstawię tam olejowe Siemensy MKV.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Robilem podobny tuning tego pre jak MG. ale zawsze w porownaniu do BLS z CCS dzwięk byl sztuczny.

Niby wcztsto ok i wysokie i dol. alebrakowalo w tym muzyki.

Przynajmniej w moim odczuciu.

Ostatecznie zostalem z BLSem Alephem i GC z wejsciem zbalansowanym.

Ale to oczywiscie sprawa gustu.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Jurek1, weź pod uwagę ile toto kosztuje. Za taką kasę, nawet uwzględniając koszt części do modyfikacji nic lepszego nie znajdziesz.

A ja zamierzam w końcu wypieprzyć ze środka oryginalną elektronikę i wsadzić coś w pełni DIY, bo obudowa ładna i dość solidna.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Zebym ja jeszcze wiedział co gdzie i jak ...:-)

McGyver ,nie dał bys fotki tego co robiłes ? Wtedy bym może wiedział o co chodzi .Jakby co wielkie dzięki tak czy siak...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Grundig High Fidelity

Link to comment
Share on other sites

Czerwona strzałka pokazuje w którym miejscu jest opis styków. Wypinasz drugi koniec tej taśmy ze złącza, i na tym złączu (a nie na taśmie) zwierasz odpowiednie styki OD SPODU PŁYTKI.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

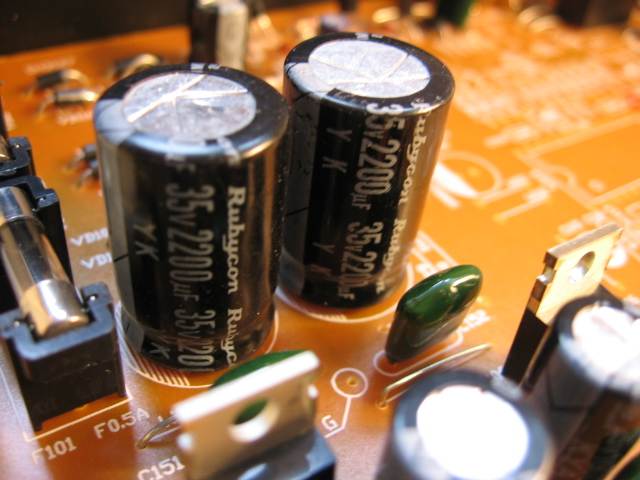

Ok .Może moje trzęsące się dłonie cos zdziałają.Jakby co mam jeszcze walkmana Thompson....;-).Wylutowałes te dwie największe puszki ,co to jest????Wylutowac i wlutowac dam radę.Sorry za moja amatorszczyznę .Jedyne co popełniłem w tej dziedzinie to moje własne IC na Klotzu.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Grundig High Fidelity

Link to comment
Share on other sites

  • 2 months later...

Chciałbym wymienic rezystory w tym preampie.Niestety nie wiem na jakie.Jakie wartośći (metalizowane) mozna bezpiecznie wstawic.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Grundig High Fidelity

Link to comment
Share on other sites

...:-)

Dzieki Mcgyver ,znowu daje znać o sobie Mój profesjonalizm elektroniczny.

Wysle e-mail do ciebie.Sa juz efekty mojego tunningu.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Grundig High Fidelity

Link to comment
Share on other sites

>mzawek, 6 Mar 2006, 18:54



Ależ skąd, wyglądają mi na bardzo dobre opampy bipolarne.

Dobre do żródeł poniżej 20k impedancji, bardzo dobre parametry

szumów typu 1/f (rośnie od 10Hz, czyli można zapomnieć :-)

Jednak z doboru warunków pomiarów wygląda, że lubią spore

rezystancje obciążenia (więc na wyjście raczej się nie nadają).

Czyli znów stara prawda, że właściwa aplikacja czyni cuda (a

niewłaściwa psuje wszystko), czego nie są w stanie zrozumieć

niedouczeni a ambitni poprawiacze.

Schematu Kody nie znam, ale chętnie rzuciłbym okiem.

Ja raczej pisałem o elektrolitach :-)



powodzenia

Jaro_747

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jestem Europejczykiem.



Link to comment
Share on other sites

Juz myslałem że słyszę inaczej niz reszta.Opa 2227 kupiłem bo takie BB miał gosciu z wolumenu...Wlutowałem podstawki i testuję.Zmiana na plus po wyrzuceniu starych jakis tam (nie pamietam symbolu) jest słyszalna i bardzo budująca.Moze na wyjscie spróbuję innego ,byle nie ostro brzmiacy.Jaki polecacie ?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Grundig High Fidelity

Link to comment
