Wzmacniacz Salvador - skonczylem !!!


Pelos

Recommended Posts

Czesc,

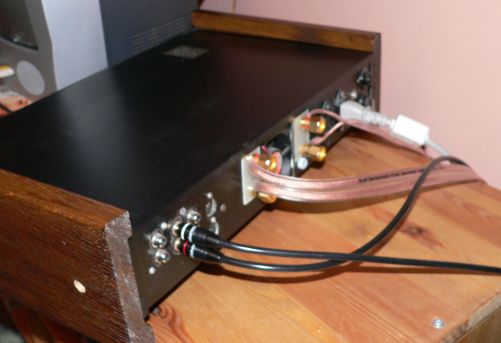

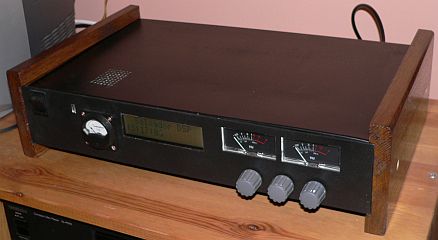

Po 12 latach skonczylem wreszcie - przez jakis czas bedzie wygladal jak na zdjeciach :)

Jak na to patrze... (brzydal) ech obudowa swoje przeszla - kupiona w III klasie technikum.



Co zawiera srodek ?

2xLM3886

Trafo Toroid 200W - 2x24V

Kondziory - nie pamietam, byly od zawsze - Hamerykanskie z jakies olbrzymiej maszyny obliczeniowej.

Porzadny filtr 230V EMC ze starego IBM-a

Selektor wejsc na przekaznikach

Wskaznik temperatury koncowki mocy

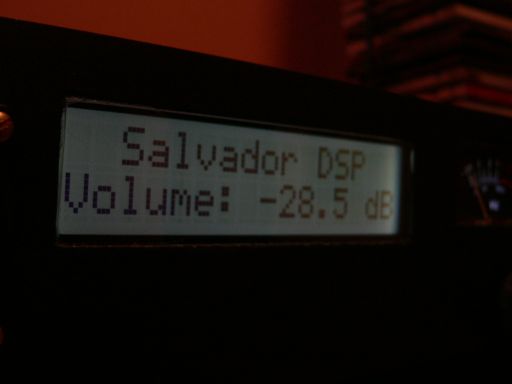

Sterownik na AVR ATMega 162 (sterowanie pilotem, wyswietlaczem LCD, czujnikiem temp DS1621, zalaczaniem wiatraka, wspolpraca z PGA2310, oraz dallasem DS12C887 (jako zegarek i podtrzymanie bateryjne pamieci) i sterowanie przekaznikami.



Tyle. Przegladam teraz moje plyty i wyglada na to, ze nie mam co sluchac...





--

Pelos

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

post-5313-100009170 1170281270_thumb.jpg

post-5313-100009171 1170281269_thumb.jpg

post-5313-100009172 1170281268_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Hehe :)

Tak to jest prog debowy :)

A wskaznikow coz ... przez te lata zmienialy sie upodobania - kilka z nich udalo mi sie zaszpachlowac



--

Pelos

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Eeeee wstydze sie ;)

Dobra - cos wieczorkiem wrzuce



--

Pelos

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

polozylem zdjatko wnetrza sprzed tygodnia - na razie nie chce mi sie otwierac - kilka innych projektow czeka na skonczenie.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Gra to bardzo ladnie (slucham jazzu, AMJ, Kate Melua, Ive Mendes) - te trzy potencjometry to reg. barwy dzwieku, ale sa nie podlaczone - poprostu gra to na tyle dobrze, ze stwierdzilem, ze nie podlaczam.

Schematy beda niebawem.



Porownywalem to do tej pory z zestawem B&W DM303 i jakis nowy CD Yamahy i jakis wzmak Yamahy (cd + wzmak = ok. 2000zl). DM303 + Yamaha lepiej wypadaly w zakresie srednich tonow - notmiast mojego zestawu slucha sie duzo przyjemniej - wysokie tony: szczegolowosc, delikatnosc i precyzja - w DM303 + Yamaha pewnych dzwiekow poprostu nie bylo :-0

Niskie tony - moj zestaw potrafil zejsc nizej i to naprawde slychac bez dwoch zdan.

I to mnie zatysfakcjonuje :)



Acha moje kolumny to :

przerabiane Disco110 Tonsila - wymieniony wysokoton. na GTC11/130 + porzadne kable w zwrotnicy + terminale + kondensatory.



pozdrawiam



--

Pelos

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Zgadza sie - jak to obudowa zamknieta :)



--

Pelos

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

Ale ta bulkowatosc dalo sie bardzo poprawic wymieniajac 33uF elektrolit na cos z dielektryka stalego.



--

Pelos

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

_igod_, 25 Gru 2005, 23:49

>W środku niezła fucha odstawiona.



Masz na mysli, to co widac na zdjeciach na mojej stronie ?

To stare zdjecia sa - fakt - niezly bajzel byl. Teraz na tyle posprzatane ze sie dalo domknac :)



--

Pelos

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
