Symasym wzmacniacz

[Saginata]

To, że się fartem udało nie znaczy od razu, że coś jest proste. Z tego co piszesz to przy łączeniu jednego niebieskiego z czarnym wybrałeś jedną z czterech dostępnych opcji. Akurat ci się trafiła dobra, ale to nie znaczy, że wszystkie były dobre.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krzysieks_2007]

Jest proste wystarczy użyć miernika.dobrałem przewody w pary 28-0 z każdej pary po jednym na masę a drugi na mostek.



Zmodyfikowałem też zasilanie symka i wymieniłem parę 100nF Wima MKT na rosyjskie K40Y 150nF/400(polecam wyśmienite do zwrotnicy też jest parę sztuk w różnych kostkach do wzięcia).



Po tych zabiegach(2 doby się wygrzewało) wrażenia - bas znacznie lepiej kontrolowany,pełny ,miły dla ucha ,niezależny od reszty pasma.Na początku wydawało mi się że rozdzielczość poprawiła się tylko trochę.Teraz słyszę że jest o klasę lepiej ,mogę dać bardzo głośno i zamiast jazgotu od połowy potencjometru nadal bardzo selektywnie.Przy cichym słuchaniu dużo więcej mikrodetali ,scena dźwiękowa wypełniła się jakby grającym tłem .



Polecam te ruskie kondy za C20,C5,C6.Polecam też rozdzielenie zasilania stopnia wejściowego i wyjściowego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Saginata]

Jest proste wystarczy użyć miernika.dobrałem przewody w pary 28-0 z każdej pary po jednym na masę a drugi na mostek.



Jeżeli rzeczywiście zrobiłeś tak jak napisałeś, że zrobiłeś, to czysty fart, że zadziałało.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[madelektronik]

Witam, próbował ktoś zastosować bipolara nichicon muse w sprzężeniu zwrotnym? Następne pytanie odnośnie zasilania. Próbował ktoś zasilać stopnie wejściowe wyższym napięciem niż stopień końcowy. Chodzi mi o wykorzystanie transformatora z napięciami 2x20 i 2x26V AC. Dodatkowo można pokusić się o stabilizacje napięcia zasilania stopni wejściowych

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dolphin123]

Dual mono z zabezpieczeniami...



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

Chyba nikt z forumowiczów,którym nie przeszkadzają śruby na froncie,nie widział tego wzmacniacza

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dolphin123]

A szkoda bo widzialem na zywo jak ten wzmak jest dobrze zrobiony.



Wysłane za pomocą Tapatalk.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Jakie tranzystory na wyjście Syma polecacie . Chce osiągnąć brzmienie dynamiczne ,ciepłe ale czytelne . Sybilanty tnące jak noże to nie jest mój typ :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dolphin123]

Zmień kolumny, bo różnica w tranach nie będzie taka jak chcesz aby była.. :) Ale jak już się upierasz na trany to sanken...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Czytałem ,że stosowane w oryginale przez M.Bittnera MJL3281/1302 graja lepiej od 2sc5200/2sa1943 Toshiba . Toshiby nie są ,, wciągające " :-) Z drugiej strony borysgo2 pisał ,że lepiej wypadają FJL ale nie podał pełnej nazwy tych tranów .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[PJT]

moze by tak zamowienie grupowe ? ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

na tranzystory czy płytki do Syma ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[PJT]

płytki i trany

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[PJT]

nie ma chetnych ;( ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

To już stary wzmacniacz , kto chciał to go zrobił . Ja mam jeszcze jeden zestaw płytek i robię sobie wersję ,, na wypasie " na zakończenie przygody z tym układem ale chyba mało kto będzie zainteresowany powtórką .

PS

Powtórzę pytanie - Jakie proponujecie tranzystory do końcówki ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[borysgo2]

Z tego co pamietam to mjl4302 4281 najmniej po uszach ciely.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

Symasym nie należy do wybitnych konstrukcji, to coś dla początkujących z DIY, w pierwszej chwili zachwyca ogromem basu, wg mnie układ udany, ale absolutnie nie audiofilski, odradzam zaawansowanym w lutowaniu i słuchaniu.



PS. Jak ktoś jednak by chciał, to mogę sprzedać swoją konstrukcję - gdzieś w początkowych czeluściach tego wątku są nawet zdjęcia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

borysgo2

ale kupienie ich to nie lada sztuka



terminus

po takiej opinii to chyba powinienies zaproponować oddanie za darmo :-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[borysgo2]

borysgo2

ale kupienie ich to nie lada sztuka



terminus

po takiej opinii to chyba powinienies zaproponować oddanie za darmo :-)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Na ebayu pelno tego, nawet laterale 2sj201 i do pary sa oryginalne gdzie niegdzie.



Ps

Swoja droga to polecam taki wynalazek:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jak masz okolo 50pln wolnych srodkow to polutuj sobie jeden kanalik i przekonaj sie ze naprawde warto zrobic ten wzmacniacz, gwarantuje ze z ostra gora nie bedzie problemu.

pozdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojtekkom]

Dlaczego w zaprezentowanym wzmacniaczu

Swoja droga to polecam taki wynalazek:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jak masz okolo 50pln wolnych srodkow to polutuj sobie jeden kanalik i przekonaj sie ze naprawde warto zrobic ten wzmacniacz, gwarantuje ze z ostra gora nie bedzie problemu.

pozdr



C5 i C6 są tak dużej pojemności i C7 i C8 mają większą pojemność od kondensatorów bliżej tranzystorów mocy (c10, 12,13,14)





Sprawa najważniejsza, czym zasilasz taki wzmacniacz? Wydaje się, że potrzebuje bardzo dobrego zasilacza, jak wzmacniacze Hiraga.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[borysgo2]

Dlaczego w zaprezentowanym wzmacniaczu



C5 i C6 są tak dużej pojemności i C7 i C8 mają większą pojemność od kondensatorów bliżej tranzystorów mocy (c10, 12,13,14)





Sprawa najważniejsza, czym zasilasz taki wzmacniacz? Wydaje się, że potrzebuje bardzo dobrego zasilacza, jak wzmacniacze Hiraga.



Caly stopien sterujacy jest odseparowany diodami od glownego zasilania, proste rozwiazanie a ma duza zalete, tr koncowe w razie w nie pociagaja sobie pradu z stopnia sterujacego przy duzych impulsach pradu, duze pojemnosci maja za zadanie poprawic warunki pracy ''serca wzmacniacza'', wzmacniacz zasilam trafkiem 80W + 4x4700uF no name w zasilaczu (na takim testowym robie pomiar tak czy inaczej), czyli zasilam go byle czym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Czy to jest zbieg okoliczności ,że w tym samym czasie Motorola wypuszcza tranzysorty MJL3281/MJL1302 a Toshiba 2sc3281/2sa1302 ? Parametry zbliżone ale jednak nieco inne ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[borysgo2]

Czy to jest zbieg okoliczności ,że w tym samym czasie Motorola wypuszcza tranzysorty MJL3281/MJL1302 a Toshiba 2sc3281/2sa1302 ? Parametry zbliżone ale jednak nieco inne ...



Toshiby powinny byc bardziej liniowe, zreszta sa z tego znane, najnowsze wersje toshib to ttc5200 tta1943, parametry maja prawie takie same jak stare wersje z mala roznica, pojemnosci zlacz sa o okolo 30% nizsze co moglo by sugerowac ze struktura tranzystora jest mniejsza (tak mi sie wydaje), sa troszke tansze niz 2sc/2sa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Wstawiłem te Toshiby - miałem dwa komplety z demontażu starej koncówki mocy UHER więc przynajmniej mam pewność ,że to oryginały .



borysgo2

pamiętasz może czy brzmienie tego układu zmieniało sie w zależnosci od pojemności kondensatorów w zasilaczu ? A może testowałeś zasilanie stabilizowane ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[borysgo2]

Wstawiłem te Toshiby - miałem dwa komplety z demontażu starej koncówki mocy UHER więc przynajmniej mam pewność ,że to oryginały .



borysgo2

pamiętasz może czy brzmienie tego układu zmieniało sie w zależnosci od pojemności kondensatorów w zasilaczu ? A może testowałeś zasilanie stabilizowane ?



Niestety nie pamietam jak sie sprawa miala z kondensatorami w zasilaniu, mialem zwykly transformator i duuuzo kondow z prostym mostkiem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

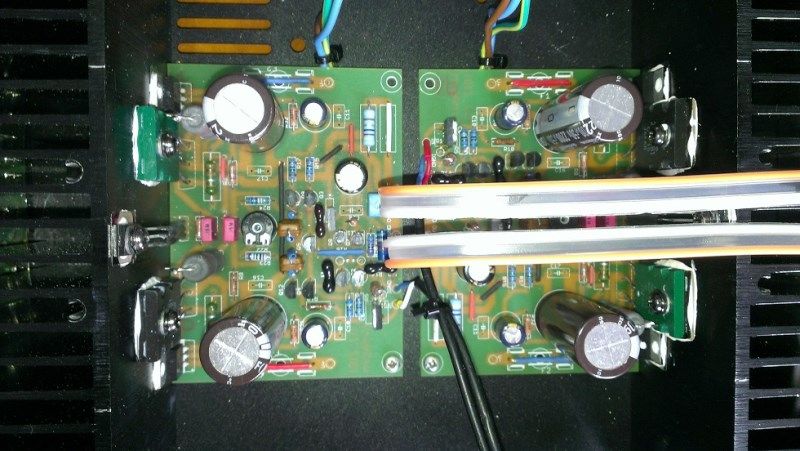

Skończyłem swojego symka ,, na wypasie ":

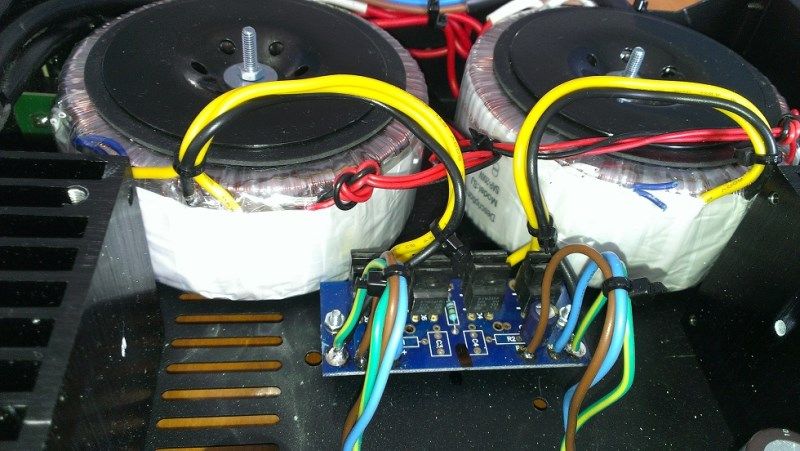

- dual mono ( dwa toroidy , diody szybkie BYW29 , kondensatory niskoimpedancyjne Nichicon 2x2200 na kanał )

- w torze sygnału i sprzężeniu zwrotnym Caddock , Riken , Allen Bradley i Black Gate

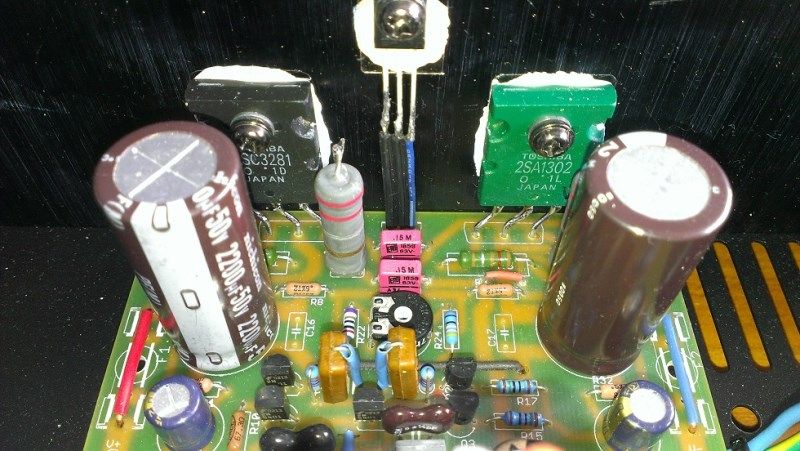

- w końcówce mocy oryginalne Toschiby 2SA1302/2SC3281 wymontowane z innego wzmacniacza fabrycznego

- na wejściu sparowane J-fety ( nawet bez kondensatora wejściowego napięcie na wyjściu nie przekracza 15mV )

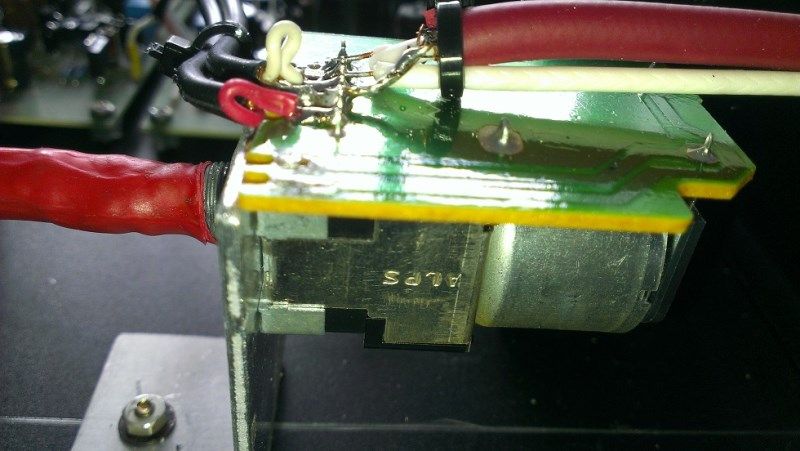

- potencjometr Alps wymontowany z fabrycznbego wzmacniacza

- solidne kable sygnałowe Audioquest ( niestety nie wszystkie ) i głośnikowe Reson

- napięcie zasilania +/- 39V

- obudowa ze wzmacniacza ze wschodu kupionego za 80 PLN :-D ( solidna blacha , front aluminiowy - czego chcieć więcej ?)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Ups ! Pograłem kilka minut głośno ( 3/4 wskazania potencjometru ) i z rezystorów 4,7R z filtrów na wyjściu ( 4,7R+47nF)pojeciał dym . Obydwa kanały . Nie mam oscyloskopu więc nie mogę sprawdzic tego ale zastanawiam się czy jest to skutek wzbudzenia ? Z drugiej strony gra prawidłowo , radiatory ledwo ciepłe ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik82]

Fajnie zrobiony.

Ale czytałem że te symki mają problemy ze stabilnością, głównie przez długie ścieżki.

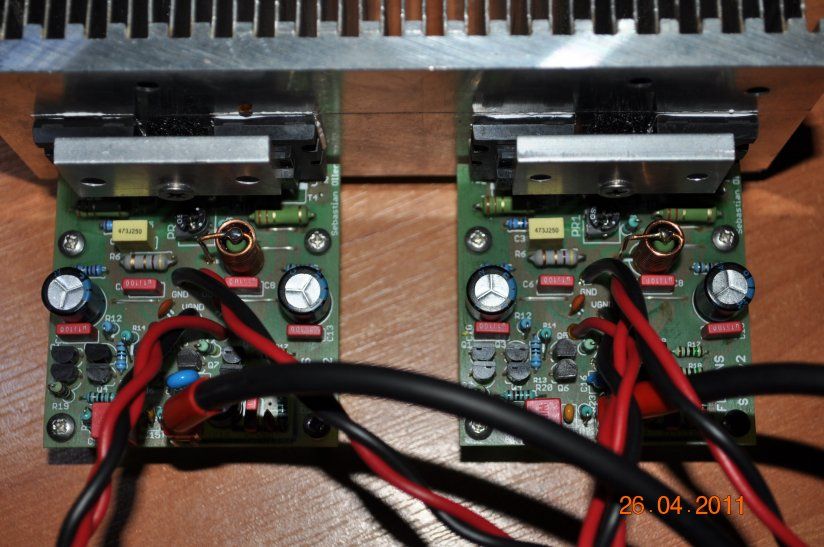

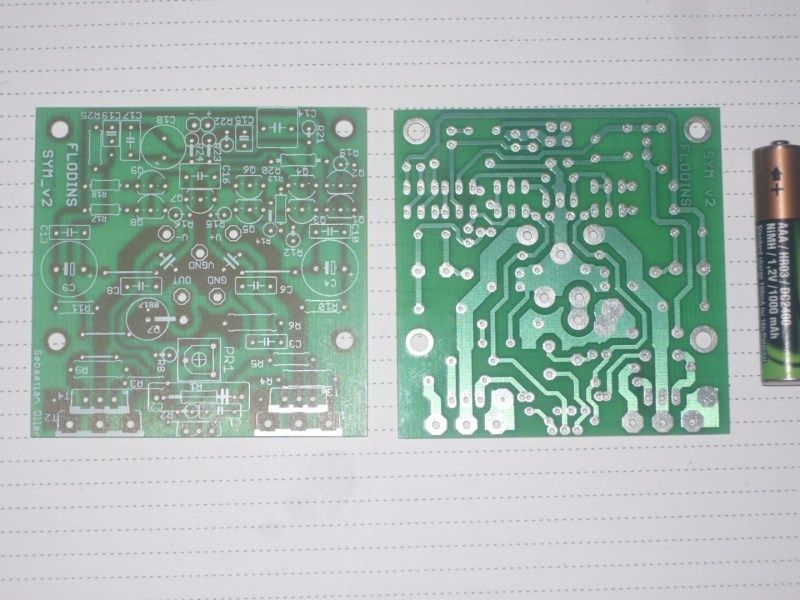

Jedna z lepszych wersji zrobił flodins (wersja V2)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

Ja mam dwa takie wzmacniacze a w przeszłości tez miałem ale sprzedałem więc ten ,, wypasiony " jest trzeci i ostatni bo wiele więcej się tu nie da zrobić . Drugi ( zrobiony rok temu ) na dobrych elementach ale nieco skromniejszy i nie ma z nim żadnych problemów . A ten ,, wypasiony " jakiś zbuntowany .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik82]

Może co za dużo to niezdrowo :-)

Muszę się z moim px-3 przejechać do jakiegoś nie tyle audiofila, co żeby go ktoś ocenił na swoim sprzęcie - tak z czystej ciekawości.

Bo ja to dopiero planuję zbudować kolumny diy, na razie końcówki skończę i wpakuję tego px'a do obudowy.

Ja myślę że warto abyś spróbował go złożyć.

Też długi czas miałem symka, więc wiem co piszę.

Ale ... rzecz gustu, nie żeby mnie puźniej zlinczowano :-).
