Ostatnimi czasy zabrałem się za poprawę mojego Harmana hd 710

Powymieniałem prawie całe okablowanie wewnętrzne na kynarowe warkoczyki - i o dziwo poprawiły się wysokie i średnie tony - odsłoniły się i stały się bardziej klarowniejsze...

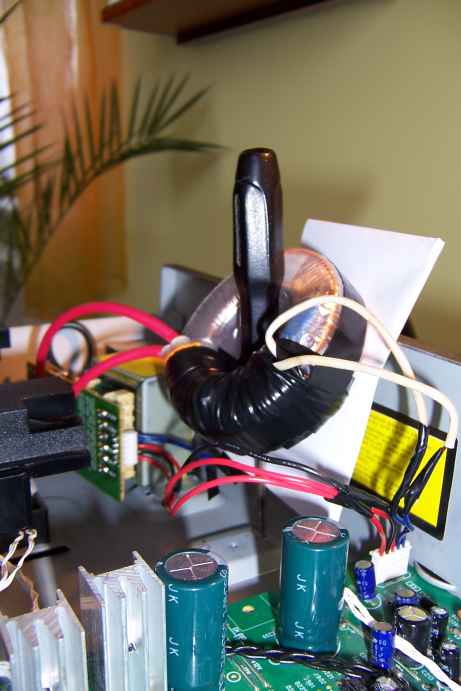

Następnym krokiem było wstawienie osobnego trafka dla sekcji analogowej - zabieg ten przeprowadziłem z pomocą mailowych konsultacji z innym forumowiczem, który już wcześniej to robił.....---> jednak efekty tejże operacji są znikome (nie chodzi już o klasę urządzenia) ....................... - świadczy o tym również fakt, że gdy na próbę odłączyłem zasilanie toroida od płyty głównej - niby z sekcji analogowej (patrz foto - 2 niebieskie kabelki) to w CD-ku zgasł tylko wyświetlacz zaś wszystko inne działało - odtwarzacz działał normalnie, leciał dźwięk - co powinno byc niemożliwe przy odłączeniu sekcji analogowej.......................

Reasumując - wychodzi na to, że wsadziłem nowe trafo dla osobnego zasilania wyświetlacza ; )))





Moje pytanie - czy ktoś wie jak poprawnie podłączyć osobne zasilanie sekcji analogowej w tym modelu CD ???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rooty]

Oj Panie ...:) o ile nie myli mnie wzrok zasilasz częśc analogową za pomocą jednego wtórnego uzwojenia ?? Cos jest schrzanione. Widze dwa przewody czerwone i 1 czarny do oryginalnego trafka EI i 2 kabelki niebieskie do uzw. wtornego toroida..sprawdz najpierw co faktycznie zasila kazdy z tych obwodów, bo tak trudno pomóc bez konkretniejszych informacji

[Molibden]

Widocznie do zasilania wyświtelacza potrzebne jest napięcie z osobnego uzwojenia, które jest np. podwajane i po wyprostowaniu uzyskuje się ok. 30-40V. Żeby rozdzielić zasialnie dla cz. analogowej potrzebujesz transformator z 2-ma symetrycznymi napięciami, z zerem (odczepem) po środku. Po wyprostowaniu i odfiltrowaniu można odłączyć w CD zasilanie toru analogowego od częsci wspólnej (od cz. cyfrowej i serwo) i podać tam z osobnego zasilacza nap. dodatnie i ujemne.

Tutajnie masz ich rozdzielonych - oryginalny transformator ma za mało uzwojeń i odczepów. Aktualnie zasilasz z toroidu pojedynczym napięciem osobno chyba tylko wyświetlacz.

[szakunec]

...........faktycznie tak jest - jak już pisałem odłączenie toroida od płyty głównej powoduje tylko wygaszenie wyświetlacza............



......... PS. jak widać toroid ma pościagane zwoje --> specjalnie ażeby uzyskać 5V zamiast 12v jakie miał na początku................a wiec : 2 niebieskie kabelki to 5V, 2 czerwone to 10V, czarny zaś to ziemia (gdn).......



według mnie nie ma tu jakiegoś rozdzielenia na sekcje....... ono jest, ale następuje dopiero na płycie i nie da się tak zrobic, żeby bezpośrednio odpiąć stare trafo i w to miejsce podpiąć nowe.....

----> jak uważacie ? czy to jest możliwe? nie plote czasami jakiś bzdur? ; )

[Bastek]

Witam, jak chesz mam serwisówkę do tego CD,

jednak sam zabieg dołożenia trafa wydaje mi się tylko półśrodkiem. Zastanów się nad zrobieniem osobno całej sekcji zasilania dla części cyfrowej i analogowej. Z tego co się orientuje to część analogowa jest zasilana napięciem +12V,-12V



Orginalne trafo ma odczep 10V oraz 4,2V (zasilanie wyświetlacza)

pozdrawiam

Sebastian

[szakunec]

WITAM!!!



Jakby można było - to bym poprosił ;)

[szakunec]

Do ---> Bastek



a czy może wiesz w jaki sposób zrobić to osobne zasilanie dla poszczególnych sekcji???

[Bastek]

Cześć,

serwisówka leci na maila...

co do zasilania zerkne na schemat i postaram sie zamieścić w tym wątku może będzie ktoś kto skoryguje moje myślenie i tak wspólnymi siłami da się coś zrobić sensownego ;)

[szakunec]

wielkie dzięki !!! byłoby super!!!

[szakunec]

>>>>>> Bastek ---> czy "ruszyło" się coś w tym temacie?

[Bastek]

Hey... myślę że niebawem sie ruszy... chwilowo mam urwanie głowy... i wszystkie prace stoją i czekają na chwile wolnego czasu... postaram się do piątku coś napisać OK

[szakunec]

ok --- > rozumiem sam też mam nie lekko......... zawsze brakuje czasu na coś ;)



Pozdrawiam!!!

[szakunec]

a podasz mi może swojego maila ?

[szakunec]

....... chyba, że ktoś inny rzuci swoim fachowym okiem na to ... ?

[Bastek]

Hey,



Dokładnie ten model posiada mój szfagier ;) zapalony elektronik i wiem że ostatnio coś zwolnił z pracami.



Miał jakieś drobne problemy z adaptacją zasilania do tego CD.



Maila masz „o mnie” jak będziesz miał chwilkę to napisz… tak będzie szybciej, ponieważ ostatnio mam drobne urwanie głowy i stoję z wszystkimi pracami, nazwijmy je hobbystycznymi. Liczę że długi weekend spowoduje, że wszystko nabierze tempa.



Pozdrawiam

Sebastian

[szakunec]

>>>> :) no extra -- > jak się ładnie złożyło ;) szfagier też ma........ :)))



--- jestem bardzo ciekawy na jakim etapie jest w polepszaniu Harmana.......??







Jak coś to będę pisał w weekend bo też mam urwanie........



POZDRAWIAM!!!
