    antichoice Poszukiwacz

    antichoice

    Opublikowano
    Opublikowano

    Nie wiem ale już myślałem, że słuchawki są nie dla mnie. Słuchałem już soha2 i 3, ha2013 i inne. A teraz po zapodaniu tego zasilacza na tpa6120 jestem pod wrażeniem. Teraz cały czas słucham na słuchawkach, wcześniej tylko głośniki.

    Tak jak pisałem testowałem zasilaczem symetrycznym Salasa i to też nie było to.

    Samemu też potrafił bym zrobić albo poskładać na uniwersalnej ale płytka zrobiona przez zakład lepiej wygląda :)

    Chciałbym ten zasilacz wstawić w inne miejsca np DAC i posłuchać czy są zmiany na lepsze.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    terminus Kompan

    terminus

    Opublikowano
    Opublikowano

    Czyli? Chcesz płytkę, czy nie?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Megadeth - A House Divided       🤘SENJUTSU🤘         α  Ω  β  λ  μ  ∅  ½  ²  €  $  π         Ⅵ Ⅵ Ⅵ

    Odnośnik do komentarza
    Udostępnij na innych stronach
    antichoice Poszukiwacz

    antichoice

    Opublikowano
    Opublikowano

    Dziękuję za chęci ale raczej nie.

    A jeszcze zapytam ten schemat japońskiego elektronika. Jest gdzieś w sieci?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    terminus Kompan

    terminus

    Opublikowano
    Opublikowano

    Owszem, jest:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×

    Megadeth - A House Divided       🤘SENJUTSU🤘         α  Ω  β  λ  μ  ∅  ½  ²  €  $  π         Ⅵ Ⅵ Ⅵ

    Odnośnik do komentarza
    Udostępnij na innych stronach
    antichoice Poszukiwacz

    antichoice

    Opublikowano
    Opublikowano

    Owszem, jest:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    O dzięki :)

    Niby cały watek czytałem a mi umknął.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    terminus Kompan

    terminus

    Opublikowano
    Opublikowano

    To ciekawe, oferowałem płytkę TT (skąd ta nazwa?), a Ty nie chcesz, a chcesz zamówienie robić u Kolegi Bodo_z. WTF?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Megadeth - A House Divided       🤘SENJUTSU🤘         α  Ω  β  λ  μ  ∅  ½  ²  €  $  π         Ⅵ Ⅵ Ⅵ

    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 8 miesięcy temu...
    Piotrek608 Kompan

    Piotrek608

    Opublikowano
    Opublikowano

    Sorki. Odgrzewam temat. Nie zaplątała się przypadkiem komuś wolna płytka do Feedera TT. Chętnie jedną bym odkupił nawet używaną  jak coś to na priva:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 3 lata później...
    bodo_z Entuzjasta

    bodo_z

    Opublikowano
    Opublikowano

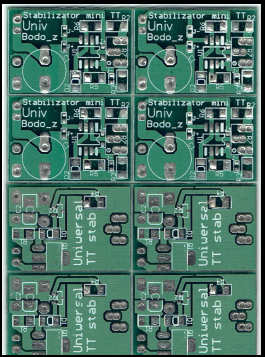

    Jest nowa edycja stabilizatorów TT symetrycznego i uniwersalnej Mini   wymiary,
    symetryczny 100/60mm
            mini  20/30mm

    Pozdrawiam Bodo_z

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Uniw mini tt.png

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 2
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    terminus Kompan

    terminus

    Opublikowano
    Opublikowano

    Bodo_z - pokaż wizualizację, coś mi się wydaje, że nadal brak miejsca na radiatory tranzystorów mocy.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Megadeth - A House Divided       🤘SENJUTSU🤘         α  Ω  β  λ  μ  ∅  ½  ²  €  $  π         Ⅵ Ⅵ Ⅵ

    Odnośnik do komentarza
    Udostępnij na innych stronach
    bodo_z Entuzjasta

    bodo_z

    Opublikowano
    Opublikowano

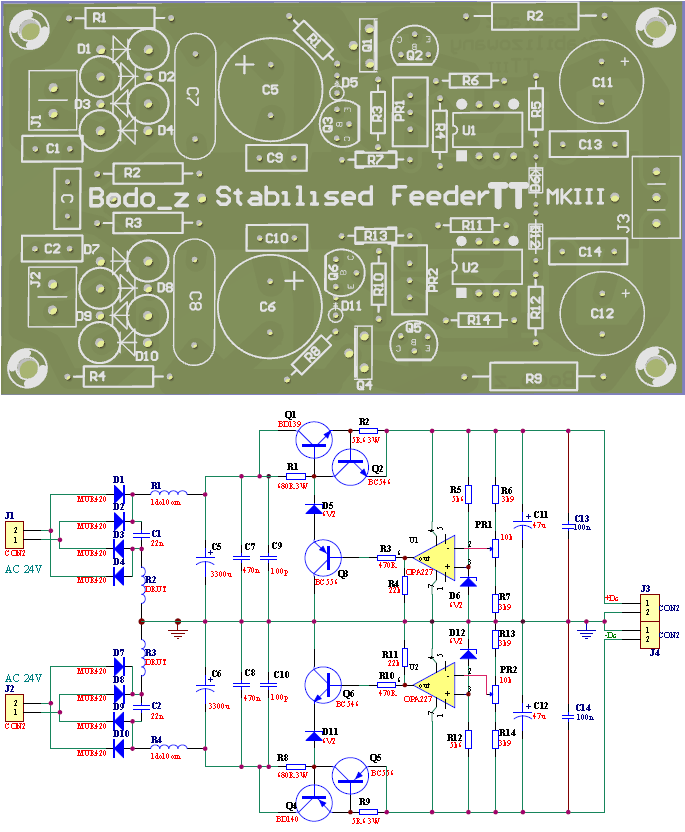

    Witajcie.   Co do radiatorów to jeśli będą konieczne to jest mnóstwo sposobów by je wykonać, a przy prawidłowym dobraniu napięcia AC do wyjściowego DC zasilacz nie potrzebuje radiatorów . Znaczy to że napięcie zmienne (AC) z transformatora powinno być około 3V wyższe niż napięcie (DC) po stabilizacji.

    Zamieszczam jeszcze raz schematy bo wkradły się małe błędy które zauważyłem.

    pozdrawiam Bodo_z

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Symetryczny TTZasilacz.png

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 2
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Krzych 2 Stały bywalec

    Krzych 2

    Opublikowano
    Opublikowano

    Nalezy pamiętać do czego TT najlepiej sie nadaje. To zasilacz , który należy stosować z małą pojemnoscią na wyjściu. Z uwagi na sposób działania zastosowane komponenty ma dostarczyć odpowiednią ilosć pradu w układ i jak najmniej wspomagać się pojemnością na wyjściu. To zasilacz do niskich obciążen w okolicy 100mA. Przy takim obciążeniu radiatory na tranzystorach wykonawczych nie są wymagane. Należy zapewnić zapas napięcia 3-4V i tyle. Sprawują się TT znakomicie w takiej roli. Małe TT próbowałem w roli lokalnych stabilizatorów kości DAC itp z bardzo dobrym skutkiem. Polecam.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    krzysieks_2007 Kompan

    krzysieks_2007

    Opublikowano
    Opublikowano

    TT do poprawnej pracy wymaga 1V spadku (0,7V zaczyna stabilizować)

    Powyżej 100mA można myśleć o zastosowaniu BD139/140 przykręconego do obudowy lub radiatora. Tak można wyciągnąć bez problemu 150mA, 200mA też da radę ale trzeba małego spadku.

    Stosuję je do modyfikowania cd i jestem zadowolony. Są uniwersalne i czasem da radę za ich pomocą zrobić coś pozytywnego z dźwiękiem.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Acccuphase

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Krzych 2 Stały bywalec

    Krzych 2

    Opublikowano
    Opublikowano
    Godzinę temu, krzysieks_2007 napisał:

    TT do poprawnej pracy wymaga 1V spadku (0,7V zaczyna stabilizować)

    To, ze zaczyna stabilizować nie znaczy, że jest optymalnie. 1V to za mało. Robiłem próby przy bardzo małych pojemnosciach i dynamicznym obciążeniu. W zależnosci od zastosowanego opampa , miewałem oscylacje na wyjściu . 3-4V jest bezpiecznym spadkiem dla tego stabilizatora.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Piotrek608 Kompan

    Piotrek608

    Opublikowano
    Opublikowano

    Ok Panowie płytki wykonane i zapraszam do Zamówienia. Dopisujcie się poniżej.

    Koszty: Duża płytka (tht) to 35zł sztuka. Mała Płytka (smd) to 15zł sztuka. Plus koszt wysyłki In-postem to już chyba nie wymaga cennika:-)

    1. Piotrek608- 4 płytki duże (tht) i 2 płytki małe (smd)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ricky Poszukiwacz

    ricky

    Opublikowano
    Opublikowano
    5 godzin temu, Piotrek608 napisał:

    Ok Panowie płytki wykonane i zapraszam do Zamówienia. Dopisujcie się poniżej.

    Koszty: Duża płytka (tht) to 35zł sztuka. Mała Płytka (smd) to 15zł sztuka. Plus koszt wysyłki In-postem to już chyba nie wymaga cennika:-)

    1. Piotrek608- 4 płytki duże (tht) i 2 płytki małe (smd)

    2 Ricky - 2 płytki duże (tht)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Piotrek608 Kompan

    Piotrek608

    Opublikowano
    Opublikowano

    No Panowie Inpost stanął na wysokości zadania, teraz tylko zgromadzić elementy smd co znając życie zajmie mi czas do grudnia 😁 płytki bardzo ładne i solidne.. szkoda, że ta cena taka zabójcza...

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bodo_z Entuzjasta

    bodo_z

    Opublikowano
    Opublikowano

    Witam kolegów, Piotrusiu ja robię  w kraju i z tego powodu są droższe niż chińskie, ale jest szansa że za jakiś czas będę mieć gdzie zamówić w kraju i nadal firma będzie istnieć. Co prawda ja to dla firmy mały pikuś ale jak się więcej takich małych pikusiów znajdzie to przeżyją . A że założyłem całą kasę za produkcję to parę zeta chyba mi się należy . szczególnie że nie mam żadnej  pewności ze  się sprzeda a kaska poszła.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 2
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Piotrek608 Kompan

    Piotrek608

    Opublikowano
    Opublikowano

    Oby firma wytrzymała trudne czasy. Chiny już też nie będą takie tanie, omijam, fakt, że co od nich się kupi to poczta w 90 procentach gubi i dziwnym trafem nie dociera do adresata.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
