tuning cd arcam7se

[gabler]

Proszę o pomoc przy modyfikacji cd. Na razie zaczołem od dołożenia transformatora do zasilania części anologowej. Wytłumiłem obudowę guma samoprzylepną, wymieniłem diody w zasilaczu analogowym na schotkiego . Zamierzam wymienic wzmacniacze operacyjne na OPA 2604 w miejsce JRC 2114D. W zasilaczu analogu sa cztery rubikony 1000mf na 35v oznaczone YK.Doradżcie czy warto je wymienić na panasonikiFC

Na wyjściu są elektrolity elna cerafne 10mf na50v.W dwuch miejscach są oscony ale nie mam schematu i domyślam się tylko że są do cyfrówki.Czy warto wymienić wyjściowe elny na coś leprzego ewentualnie naco.

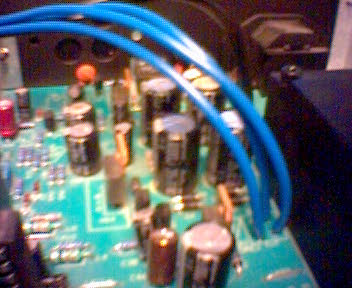

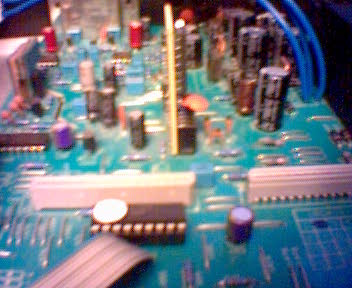

Większość elektrolitów to rubicony oznaczone YK.Zależy mi na poprawie szybkości przejżystości poprawie precyzji basu .Zrobiłem kilka fotek ale niestety telefonem więc zdięcia nie są najleprze.

Co jeszcze mogę poprawić i w którym miejscu.Za rady bardzo dziękuję.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gabler]

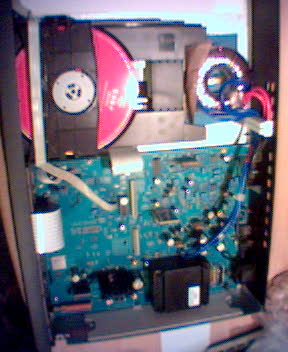

Jeszcze kilka fotek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gabler]

Więc przenosimy

[morris]

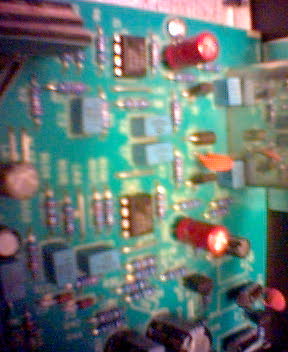

Czerwone wyglądają na Elna Cerafine, hmm też dobrze.

[gabler]

Nie nie był tuningowany dołożyłemmu tylko toroida iwymieniłem diody na schodkiego w części analogowej

[gabler]

Kupując go porównywałem z kilkoma innymi modelami w podobnych cenach i grał od nich jednak lepiej , no ale trzeba posówać się przodu i spróbować coś poprawić

[morris]

Jeśli tak to wymnieniłbym tylko kondensatory wyjściowe,na takie jak pisałem.

[Rambo]

na wyjściu długo walczyłem z kondkami i wsadziłem na koniec w bazowym cedeku BG-N 4* 4u7 (w układzie super jakimś, kiedyś Peter podawał linka do Rubycona z tym ustawieniem tj. po dwa równolegle ale na przemian "spolaryzowane"). Są ładne, zgrabne i dżwiękowo powabne...

Osobiści nie polecam opa2604. najlepiej sprawdzały mi się mieszanki opów, którymi dowolnie ustalałem brzmienie do całości np. na jeden kanał ad825->ad797. Można też fajnego podwójnego ad8620.

[gabler]

Narazie zamówiłem 2604 i zobaczę jak się spisza w porównaniu z JRC.

Jak to ma być po 2 równolegle naprzemian czy mozesz jaśniej bo nie wiem o co chodzi.

[morris]

BG są niepolarne ale mają krótszą i dluższą nogę, to co Rambo Ci polecił to połączenie równoległe tylko ,że łączysz krótszą nogę jednego z dłuższą drugiego kondensatora i na odwrót. Tworzy się wtedy tzw.uklad Super E-Caps, zalecany przez producenta, choć niektórzy preferują pojedyńczy kondensator w odpowiedniej orientacji- zdaje mi się,że Peter Daniel pisał,że mimo wszystko woli pojedyńczy kondensator.

[gabler]

Czy warto by bylo wymienic sam kwarc na jakis super precyzyjny.

[Molibden]

Sam kwarc nic nie da, musi byc osobny generator zegara, choćby na bramkach i kwarcu wylutowanym z tego odtwarzacza - poprawa będzie bardzo duża, lepszy kwarc i lepszy układ to już dalszy etap, ale też dobrze jeśli można to zrobić w jednym etapie.

[Rambo]

Warto, sama wymiana kwarca wnosi sporo, choć taki pierwszy lepszy kwarc o niedobranej pojemności obciążenia może mieć znacznie inną częstotliwość w układzie od znamionowej (tak było z kwarcem z Omigu w cd50, który miał CL chyba ok 15pF). Zegar - najlepiej z własnym zasilaniem - to szczególnie dobry i prosty mod. Kolejne fajne to zupełnie nowy, dopasowany stopień I/V na lampie lub tranzystorach no i modyfikacja makabrycznej budżetowej masy z niezliczoną ilością pętli i nieoptymalnym prowadzeniem. Te dwa ostatnie to tuningi dla mistrzów, więc lepiej tu wyhamować. Dwa ostatnie zrobiłem i uważam je za bardzo znaczące.

Ponadto lepsze zasilacze i ekstra układy zasilające do daca oraz części analogowej - efekt jest taki, że cedek zaczyna mieć kłopoty z domknięciem obudowy .....

Tak więc, może lepiej poprzestać na dobrym kwarcu lub zegarze .....;)



Śmierć op ampom ! ;)

[morris]

Rambo nie strasz:)- zbudowanie stopnia na lampie jest moim zdaniem łatwiejsze niż zabawa z dobieraniem kondensatorów.

Śmierć Opampom:)

[Rambo]

to prawda

[gabler]

Dzisiaj dotarły do mnie OPA2604 w miejsce JRC i już je zamontowałem .

Bas to nowa jakość, szybszy,głębszy, przestrzeń tez lepsza , góra jeszcze trochę szorska.

Pewnie to kwestia wygrzania.

Jak długo te OPA 2604 będą dochodziły do siebie ?

[morris]

Z opini, które czytałem ten brzmienie CDeka jest łagodne, kremowe. To może dobrym pomysłem by było spróbowanie w zasilaczu Rubyconów ZL lub Nipponów LXY- są tanie na allegro, więc jeśli nic nie pomoże nic nie stracisz. Zrób tak jak Zerkos radził- wlutuj wtyczki i zobacz jak grają.

[bartezzz]

YK to strasznie kiepska seria Rubyconów. Jak chcesz przyspieszenia i lepszej kontroli basu to wypróbuj serię ZL lub ZLH, ale uwaga bo nadmiar osusza!

[gabler]

Czy gdybym chciał wywalić całkiem wyjściowe elektrolity z cd to miejsce po nich muszę zmostkować czy zostawić wolne?

Na wejściu w wzmaku mam też te same kondy co w cd więc chyba nic nie powinno się stać ze wzmakiem.

[morris]

To może wywal we wzmaku,a w CD wymień.

[wovo]

taaaa... wywal kondzie na wyjściach a jak Ci siezaindukuje napięcie na IC to będziesz miał dupa a nie grane ... Kondensatory muszą być, chyba że masz dc servo na wyjściu CD (nie masz ). SCR załatwiają sprawe, a skup się lepiej nad zasilaniem analogówki, wymianą opów itp.

[gabler]

Z tym wywaleniem wyjściowych to faktycznie może być problem ale ztego co tu kiedyś gdzieś czytałem są osoby które to robią i może tego żałują amoże i nie .

[Molibden]

>vovo,

czemu ma się coś zaindukować? Stopień wyjściowy CD na wzm. operacyjnych ma małą impedancję i czy jest kondensator, czy nie, nie grozi mu uszkodzenie, bo takie zakłocenia są prądowo za słabe - a po drodze do wyjśc jest na ogół jakiś rezytor.

Więc zamiast kondensatorów wyjściowych można wstawić zworki, te na wejsciu wzmacniacza w zupełności wystraczają od odzielenia ewentualnej składowej DC. Sam tak robię i nie ma to żadnych negatywnychg skutków.

[morris]

Dokladnie, ale trzeba z któregoś miejsca je usunąć bo teraz są niepotrzebnie zdublowane.

[gabler]

Molibden a czy według ciebie usunięcie elektrolita jest leprze brzmieniowo niż dawanie tam jakiegoś dobrego konda?

[Rambo]

nie ma gotowej recepty. musisz wiedzieć jaki chcesz dźwięk (najlepiej mieć pod bokiem dobry system do porównań albo taki sam ale niegrzebany - mowa o docelowym cd, wzmaku i kolumnach) i mozolnie dobierać każdy kondek w docelowym systemie klocków no i okablowanie bo niestety ic też wpływa na dźwięk w co kiedyś nie wierzyłem:) . jeśli ktoś przez internet będzie instuował jakie kondki wymieniać na jakie to przecież nic z tego nie wyjdzie, chyba że ma dobre ucho i grzebał właśnie w takim samym systemie! jeśli chodzi o sygnał to ja bym na początku próbował BG-N w jednym miejscu.

Ps. gdyby to było proste zadanie to nie byłby potrzebny nam Peter ;)

[wovo]

ja mimo wszystko wlutowałbym SCRa a nie zwory, miałem zwory i wkurzało mnie zdecydowanie mocniejsze brumienie niżnormalnie ... a w końcówce mam 6,8uF .... dlaczego ?? A dlaczego w CD daje się na wyjściach nawet 47uF ?? właśnie przez tą niską impedancje... mały kondensator na wejściu wzmacnaicza wg. mnei nie wystarczy, a poza tym sprzęt bez kondensatora na wyjściu przestaje być uniwersalnym. A czy ktoś zarzuci coś SCRowi ?? Dlaczego on jest zły ?? a jaśli nie jest to dlaczego by go nei zastosować ?? nie rozumie ... Wg. mnie sens wywalenia kondensatorów wyjściowych jest tylko wtedy, kiedy mamy dc servo.

[gabler]

Tego SCRa to jak wstawić ,tylko do cd czy do wzmaka też byłoby wskazane.

[Molibden]

Gabler, we wzmacniaczu na wejściu tez musi być dobry kondensator.

Vovo, ja na wyjściu w CD miałem nawet 100uF. A czy mostkować czy wymieniać - każdy robi tuning "pod siebie" więc oczywiście może wybrać co dla siebie uważa za lepsze. Panuje zgoda co do tego, że SCR to bardzo dobry kondensator, choć nie mogę nic o nich napisać z włanych skromych doswiadczeń, bo jakoś jeszcze ich nie stosowałem.

[wovo]

WoVo... właśnie dla takich ludkó jak Ty "W" i "V" są wielkie ... a jednak nie wystarcza ...

Ja teraz w CD mam WIMA MKS 6,8uF...jakoś to gra, ale też najprawdopodobniej wstawie SCRy...
