Wzmacniacz słuchawkowy OTL ECC83/ECC88

[MariuszJ]

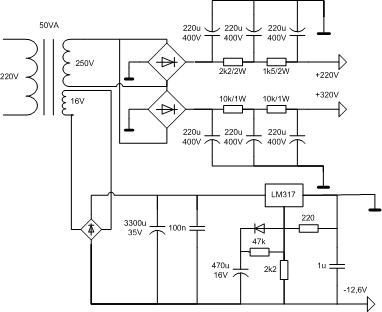

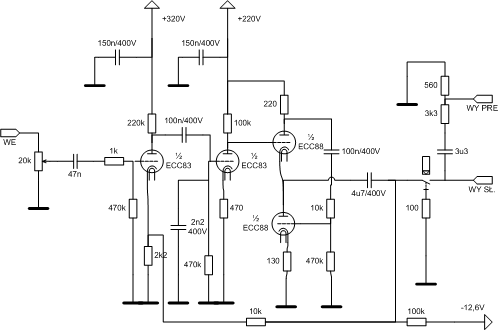

Po wielu próbach i docieraniu WitekJ zakończył prototyp nowego headampa. Odebrałem go pod względem technicznym i audiofylskim bardzo pozytywnie. Dzięki sprzężeniu globalnemu uniknięto beczki z elektrolitem na wyjściu. Jest i wyjście przedwzmacniacza dla gaincloniarzy. Poniżej schemat wzmacniacza, zasilacza z soft-startem żarzenia i układu opóźnionego załączania/natychmiastowego odłączania wyjść.



Przepraszam z góry za "chiński" sposób rysowania schematu, ale mam bardzo kiepski program do tego. Mam nadzieję, że nie wprowadziłem dodatkowo czegoś "od siebie". W razie czego zachęcę konstruktora do dyskusji w tym wątku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkfenriz]

Fajny ten wzmacniacz

Ciekawie zrealizowany push-pull na wyjściu i głębokie sprzężenie zwrotne.

Pogratuluj konstruktorowi ode mnie.

[senicz]

wzmocnienie bardzo duze wiec mozna sie spodziewac super malych thd na wyjsciu. Rezystancja tego aktywnego wtornika tez bardzo mala. Wiec calosc moze miec rwyjs. na poziomie 0.01oma oczywiscie dla pewnego zakresu pradow. Uklad bardzo ciekawy. Mam sporo e88cc wiec wiec byc moze trzeba bedzie cos podobnego zrobic jako wyjscia do daca. Warto zbadac jak sie zachowa w tym ukldzie ecc81 lub ecc85. Ale pomysl super szkoda tylko ze dosc duzo lamp na stereo. Az 4 szt. Np. ten ukld bylby super do kargula hybrydy.



Albo jako aktywny filtr do daca w sacd. Napewno zagra super. No i amplitudy wyjsciowe to moze miec bardzo duze. Moze nawet z 50V rms?

[MariuszJ]

Dwie osoby prosily mnie o wzory plytek do tej konstrukcji. Niestety publicznie odpowiadam - nie dam Wam ich :) bo bo bo... sam je projektowalem i bedziecie sie ze mnie nabijac :-D Mam prosbe dla osob z zapasami wolnego czasu - moze by tak ktos zaprojektowalby ladna plytke zasilacza oraz ukladu wyjsciowego (od sprzegajacego 4u7 do wyjscia, wraz przekaznikami i opoznionym zalaczaniem)? Reszta oczywiscie powinna byc tradycyjnym p2p na nozkach podstawek.



Co do duzych rastrow - w roli duzych filtrujacych pracuja u mnie Nichicony od Javoreczka. LM317 musi miec miejsce - mocno sie grzeje (u mnie jest przykrecony do radiatora/oslony lamp, a do plytki wlutowany krotkimi elastycznymi drucikami/przedluzaczami nozek). Oporniki w zasilaniu, szczegolnie te pierwsze, dostaja mocno po tylku na starcie, trzeba przewidziec ze powinny byc z tych wiekszych i moze nieco oddalic je od kondensatorow. Sprzegajacy 4u7 u mnie jest osiowy ("wiszacy" :) - gdyby go umiescic na plytce, nalezaloby zostawic miejsce na powiedzmy kostke 27,5mm Vimy (MKP).

[lancaster]

Marisz J, stary daj te plytki, jakby nie wyglądały. Jak ktoś będzie chciał je "upięknić", to sobie poprawi.

Reszta będzie miała z górki z projektem i brumieniem.

Jestem jak najbardziej zainteresowany, jako że mam te lampy w domu i planuję poskladać na nich preamp

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

OTL I i IV

Schemat plytki na stronie.

Za jednym pociągnięciem wytrawilbym równiez Twoją plytkę i zostawil sobie ten układ, ktory lepiej się spasuje z resztą toru.

Tak, że spoko, jeżeli jedyny kłopot to to, że martwisz sie, ze ktoś będzie się nabijał - to nie kłopot.

Olej takie stwory, skorzystają inni.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

bap811 sa dwie w jednej?

[zorro]

>lancaster

Własnie mam PCB od Kamyka i prawie wszystkie częsci , zobaczymy co z tego wyjdzie....

[lancaster]

zorro, pochwal się jak coś się wykluje.

Pewnie będziesz pierwszy, narazie mam tylko lampy i kondensatory.

[zorro]

>lancaster

Jutro odbieram trafo i postaram się skomletować rezystory .

Ciekaw jestem jak wypadnie w porównaniu do LT1210.

Wczoraj z ciekawosci jako słuchawkowca użyłem Alepa P1.7 ale dosyć cicho gra ,

chyba trzeba zmienić rezystancję wyjscia .



Na jakie lampy zdecydowałeś się ?

[lancaster]

Lampy narazie żadne rewelacja(chociaż jak dobrze zagrają to zostają) . 6N2P i E88CC(Tesla Gold Pin), ewentualnie 6N6P.

Kondy rosyjskie PIO, MBGO.

[lancaster]

Co do preampa, to próbowałem podłączyc słuchawki do pre na E88CC(na motywach barszczykowego) i też cicho zagraly.

[MariuszJ]

Lancaster:

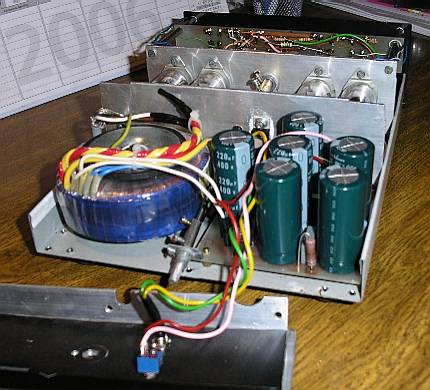

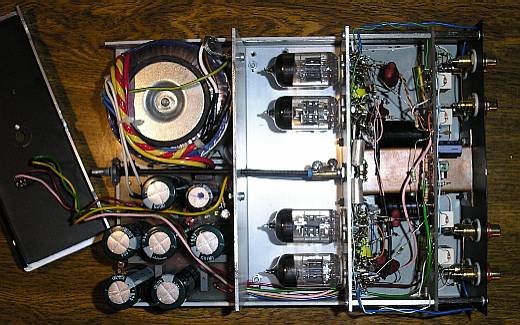

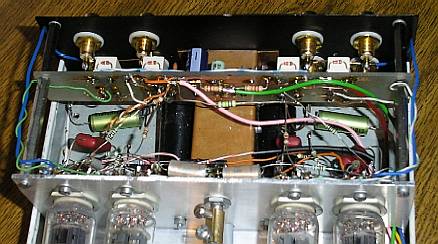

Niestety, mimo najlepszych checi nie znalazlem projektu plytek. Demontaz calosci aby sfotografowac plytki od spodu nie wchodzi w gre, powtorne zlozenie to mission impossible (typowa choroba DIY). Na pocieszenie - troche fotek, na ich podstawie reverse engineering chyba zupelnie realny. Przy okazji do zrobienia przeniesienie duzych foliowcow na plytke.



Kilka uwag, tak na usprawiedliwienie:

1. Wzmacniacz jest skrajnie obsmarkany, wiem: czego juz tu na tym szkielecie nie bylo, kopia AN-1, filtry lampowe, WK-WA... Pearl Harbor lamane przez Sajgon. Obiecuje sobie, ze zainwestuje w ekstra chassis i karoserke, a u Witka mam przyobiecany (ale tylko jak juz bedzie mialo byc na gotowo) goracy montaz.

2. Jakby ktos pytal o boczniki javoreczkowych Nichiconow - to tylko i wylacznie moj pomysl, od ktorego Witek odzegnuje sie twierdzac ze wlutowal je pod przymusem audiofila-ignoranta.

3. Lampy: Sovtek ECC83, EH E88CC.

4. W miedzianej pokrywie gniazda IEC znajduje sie dodatkowo przylacze uziemienia obudowy, przez przeciwsobne diody.

5. Porlick moze byc dumny ze swojego zutylizowanego patentu - walu potencjometru z linki predkosciomierza.

6. Ostatnie zdjecie to duo z Gainclonem - zywa reklama obudow gietkich z Indelu :-)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MariuszJ]

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lancaster]

Panowie jaka jest rożnica(elektrycznie) miedzy E88CC, a 6N1P-EW?

Z tego co pamiętam, to zdaje się zorro ostatnio miał te lampy w swoim słuchawkowcu?(wymiennie za E88CC właśnie)

Może jeszcze ktoś próbował?

Pozdrawiam

[magazynier]

Ja próbowałem w pre. Dla mnie lepiej od E88CC i ECC88.



Moge się pobawić z tą płytką, jeśli chcecie.

[morris]

Tylko jest pytanieczy masz trafo do żarzenia na odpowiedni prąd?- bo te lampy są prądożerne.

[lancaster]

morris, 6,3V-3A, trafo bez kłopotu ciagnie 6N6P.

Pozdrawiam

[lancaster]

magazynier, jasne. Jak masz natchnienie, to dawaj! Robię coprawda preamp ze strony Kamyka, ale zasilacz będzie ten sam, tylko lampy do przełożenia.

Pozdrawiam

PS. Jakąs fajną płytkę pod np EZ81(zasilacz) też możnaby kiedyś przy czasie machnąć. W sumie jakich programów używacie do takiej zabawy?(najlepiej darmowe z możliwością własnych ustawień). Bawię się w PS, ale tylko dlatego, że to jedyna narzedzie, które znam na tyle, zeby sobie z tym poradzić.

[magazynier]

Potoszkapa ?? Fajna zabwaka, ale chyba nie do tego. Lepiej już Corel albo Ilustrator:)

Ale poważnie, ja narazie przyuczam się Eagla ale znajomy Orcada mi proponuje. Zonaczymy.



Diody lampowe...OK:)

[morris]

Lancaster konieczna jest ta plytka pod EZ81- nie prościej lampka w podstawce jakoś umocowana+ kondensatory elektrolityczne nawet zamocowane na silikon jeżeli nie ma czasu obejm robić:)

[lancaster]

A ten Eagle to darmowy?

[magazynier]

jap

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lancaster]

morris, alez ja mam obejmę:) Kondensator JJ 2x50uF, tylko dławik(10H/100mA) jeszcze w fazie "nie do końca wiem skąd wytrzasnąc"-zorro dał link do Telto zdaje sie, ale jeszcze nie podjąłem tematu"

I jak w sumie powinien wyglądać ten zasilacz do EZ81 dla anodowego?

Lampa, 50uF, 10H, 50uF i to wszystko?

[morris]

A wiesz ile ten preamp pobiera prądu anodowego?

[morris]

Bo już nie wiem do którego to ma być:)

[lancaster]

morris, za cholerę nie wiem. Dławik jest 100mA, napięcie zasilania 320V zdaje się(dla ecc82 i ok 200V dla E88CC)

[lancaster]

Czekaj, znajdę zasilacz do niego i wkleję.

[lancaster]

Taki mi się wymyśliło zrobić:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lancaster]

I do tego ten preamp:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[magazynier]

Lancaster

Te dławiki to Ty na płytke chesz pchać ??
