Philips CD380

[mzawek]

Witam.

Czy ktos zajmował sie moze tym zabytkowym plastikiem ?

CDM4/9 ,TDA1543.

Napęd w stanie dobrym ,czyta wszystkie dziwaczne CD-R i najbardziej porysowane orginały.Wczytanie płyty zajmuje ok 1 sek.

Niestety obudowa najgorsza z mozliwych chyba.Cdek trzeszczący i wyginajacy sie w rózne strony:)

W srodku bieda i pustka.Ale ma chyba potencjał.Obecnie gra na dobrą trójkę z plusem.

Jestem w stanie wymienic kondensatory oraz opa.Tylko na jakie ? Panasonic FC zasilanie pewnie ale reszta ? Pewnie ktos juz grzebał w czymś takim lub podobnym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[magazynier]

Mam podobnego. Można się tu wykazać:)

Zasilacz wypadałoby przede wszystkim zrobić, porządną stabilizację dla opamapów (jeśli dalej na nich chcesz grać) i dla DAC.

Jeśli masz SAA7310 lub SAA7210, filtr cyfrowy SAA7220 można zrobic NOS na szynie I2S (godna uwagi modyfikacja).

[magazynier]

No i oczywiście zegra z zasilaniem do niego z osobnego trafa.

Może od zegara zacznij.

[lancaster]

magazynier, ta wersja NOS to i mnie by interesowała:)

Jak to zrobić? Co poprzecinać, co polutować?:)

Spróbować zawsze warto...

[mzawek]

magazynier



Niestety te modyfikacje sa poza zasiegiem moich umiejetności elektronika prawdopodobnie.Osobiście dam rade opa ,kondy.

Tylko to pewnie nie wystarczy.Masz moze fotki twoich przeróbek CD380 ?

[magazynier]

>lancaster

Modyfikacja ta może być przeprowadzona w odtwarzaczach, w których użyte są dekoder:SAA7210 lub SAA7310, filtr cyfrowy SAA7220, przetwornik TDA1541.



Cała modyfikacja jest bardzo prosta do przeprowadzenia I polega na wyeliminowaniu filtru I poprowadzeniem sygnału z dekondera do przetwornika.



W tym celu należy przeciąć ścieżki idące z:

pinu 18. SAA7220 do pinu 1. TDA1541

pinu 16. SAA7220 do pinu 2. TDA1541

pinu 15. SAA7220 do pinu 3. TDA1541



Następnie należy połączyć:

pin 39. SAA7210 z pinem 1. TDA1541

pin 38. SAA7210 z pinem 2. TDA1541

pin 37. SAA7210 z pinem 3. TDA1541



Jeśli podczas przeskakiwania miedzy utworami słyszalne bedą zniekształcenia należy połączyć pin 23. SAA7220 z pinem 11. SAA7210



>mzawek

Ja mam CD630, także chyba taczej Ty rozkręc swojego i daj zdjęcia:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lancaster]

magazynier, dzieki.

A jakie wrażenia po tej operacji?

[mzawek]

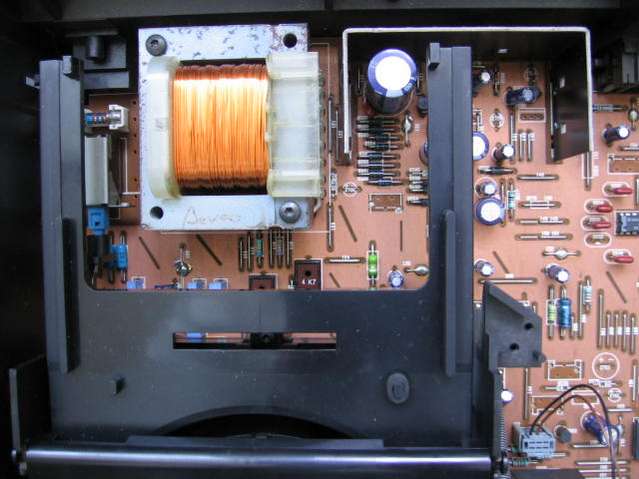

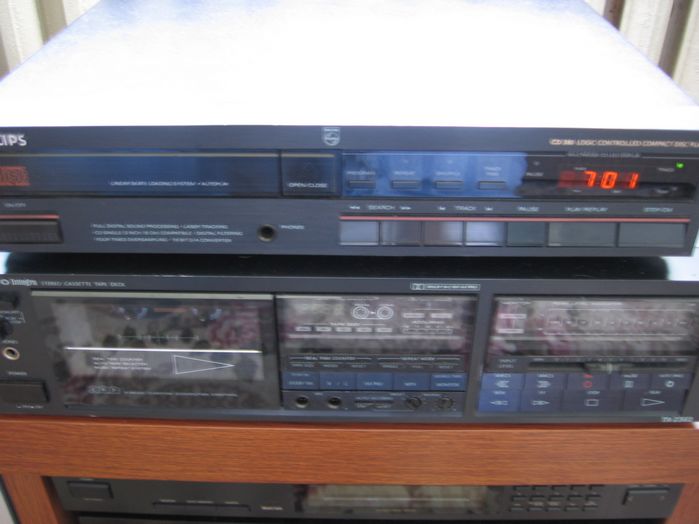

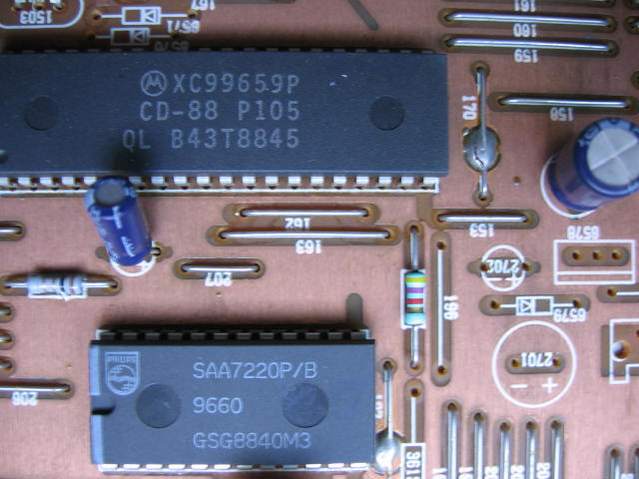

fotki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mzawek]

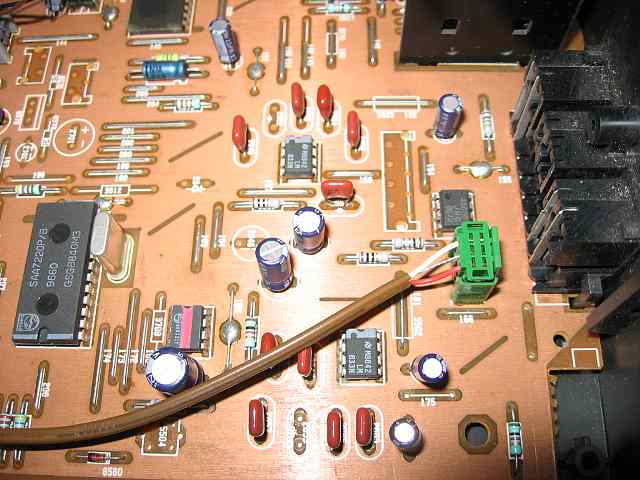

fotki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lancaster]

Zrobiłem tą przeróbkę na NOSa, jak dla mnie gra to gorzej. Lekko wywaliło średnicę i bas, kosztem góry. Same wysokie tony są OK, ale nie mają tego blasku co poprzednio, a całosć jest mniej soczysta/barwna.

No nic wracamy do tego co było;)

[magazynier]

>Lancaster

Nie słyszałem u siebie tego, porównywaliśmy u Jurka1 mój NOS DAC ale PD oraz jego NOS po I2S.

I2S lepszy. Słychać róznice, nie trzeba się zastanawiać czy jest:)

[magazynier]

>Lancaster

A dac jak miałeś, na rezystorach jak u Petera ?

[lancaster]

U mnie też była różnica, nie mówię, że nie tyle, że in minus, moze coś skopałem?

Zrobilem dokładnie tak jak napisłaeś, nawet nie podlutowałem tego przewodu "w razie zniekształceń" i zniekształcenia były. Nawet myślałem, że mi głośniki wypluje;)

[lancaster]

magazynier, gdzie /jak rezystory jak u Petera? Razystory sa jak u Philipsa;) To jest firmowy CD, nie budowałem DACa, tylko zrobiłem przerobkę wg. schematu powyżej...

Najbardziej irytowała barwa średnicy, a tu się spodziewałem poprawy akurat. Zrobiło się tak jakoś surowo, to byl krok dalej od brzmienia na żywo moim zdaniem. Wokale nie wibrowaly, tylko wokalisci śpiewali plamami. Nie czekałem, aż coś sie wygzeje, to fakt. Al tam przecież chyba wszystko wygrzane?

Jedno co na plus to, że bas miał chyba więcej energi, a może tak to odebrałem, bo góra mi sie lekko przy tym wszystkim cofnęła(chociaż nie można powiedzieć, że zmuliła/zrobiła sie nieostra itp.

Jak masz jakis pomysł, oczywiście wypróbuję:)

Pozdrawiam

[magazynier]

Ja wiem czy to można nazwać pomyslame, ale ... :)

Robisz jak w powyższym przypadku (wywalasz filtr cyfrowy i łączysz dekoder bezpośrednio z dac po I2S) a dodatkowo (zakładam ze dac tda1543) dajesz stabilzator na zasilanie TDA (AD8008 na 8V) oraz dobry kond na zasialnie, na wyjściu trzy rezystory (2*2k7R oraz 1k5R) oraz dwa kondy w każdym z kanalów, . Powinno grac lepiej:)

Schemat niżej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[magazynier]

Oczywiście całą ścieżkę alanogową sobie już odpuszczasz :/

[lancaster]

U mnie siedzi TDA1541, odstawiony na wszytskich 3 zasilaniach stabilizatorami (nóżka stabilizatora bezpośrednio na TDA) Co to takiego I2S? Może nie zagadał, bo te punkty połączyłem Kynarem...możliwe? Już widzę jak chłopaki co to czytają jadą ze śmiechu pod stół;)

Serio nie wiem. Poprostu połączyłem p2p Kynarem punkty z Twojej instrukcji. Przy tym poprzecinałem oczywiście te 3 ścieżki, we właściwych miejscac hnapewno.

Pozdrawiam

[morris]

I2S - ogólnie przyjęty format danych. W takim formacie dane wysyła SAA7210 i przyjmuje TDA1541(większość DACów też).

[jurek1]

Jest zasadnicza różnica w porownaniu, jakie przeprowadzaliśmy z Magiem na moim napędzie.

W tym przypadku dysponowalismy identycznymi przetwornikami tda1543 ,z taką samą aplikacją wyjściową.

moja kosc szla bezpośrednio I2S, a jego wyjsciem spdif z filtra mojego odtwarzacza.

Tu rożnica byla ewidentna.

Natomiast ,kiedy aplikowałem I2S z tda1541 wewnątrz odtaracza, zmiana nie byla tak oczywista .

A to za sprawą ze po tda 1541 jest cala masa elementow do konw. I/V .wzm operacyjne itd, a wprzypadku 1543 są tylko3 elementy w toże.

Pozatym wazny jest sam napęd , ilosc reprodukowanych przez niego detali itd.

z doświadczenia wiem , ze we wmiare przezroczystym systemie konwersja prądowo napięciowa na wzm. operacyjnych zawsze cos dodaje . cos tlumi i wrazenia dla sluchacza mogą być pozytywne ,ale tego rodzaju przekaz

wprowadza swoj koloryt.

Co zatem idzie, jest dalszy od naturalnego.

[lancaster]

jurek1, u mnie jest wrażenie jakbyś dał szerokopasmówkę z filtrem środkowozaporowym i bez. Wiadomo, że elementy za TDA1541 wpływają in plus, lub in minus na dźwięk. Wszystko zależy od tego co mamy zaraz za TDA1541. W każdym razie każdy element jakiś tam wpływ napewno ma. Jezeli wyszedłbym sygnałem bezpośrednio za 1541 to możliwe, że zagrałoby lepiej, tylko czy tak można?

Z tego co pamiętam 1541 ma za słaby sygnał do wysterowania kolejnego stopnia, ale może się mylę?

Transport to stary CDM2, ale na brak detali raczej nie narzekam(nawet podmieniłem bardziej detaliczne AD797 na OPA604). Może poprostu nie wszedzie taka modyfikacja się sprawdza? W końcu nie jest chyba tak, że najlepsze DAC na świeście to NOS-y?

Pozdrawiam

[lancaster]

Zresztą niedlugo mam w planach NOSa na CS8412 i TDA1545.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Może macie pomysł skąd podciagnąc do tego DACa sygnał cyfrowy w odtwarzaczu, który nie ma fabrycznie takiego gniazda?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[morris]

Niestety TDA1541 musi mieć stopień wzmacniający.

Co do modyfikacji powiedziałbym że ta modyfikacja wogóle rzadko kiedy się sprawdza w fabrycznym CD- przekonalem się o tym na CD471 kolegi:)- dużo lepiej zbudować DACA na osobnej płytce lub rozseparowany DAC.

[morris]

Skąd wziąć sygnał- to wszystko zależy od tego jakie chipy w środku CD(są takie że się praktycznie nie da- w tym momencie mam na myśli SPDIF- niestety mam taki). Ciekawe jak zagra ten TDA1545 w stosunku do TDA1543- zdania są podzielone:)

[jurek1]

ale wlasnie z tda1541 ta modyfikacja, z pominięciem oversamplingu byla jako pierwsza.

Kawalek schematu jaki wkleil Mag to wlasnie revox b226.

Tam jest 1541.

To pierwszy schemat dotyczący NOS jaki znalazlem w sieci kilka lat temu, zanim jeszcze stalem sie posiadacaem tego cd.

Proponuje ,abyś posluchal troche, potem wlączyl filtr spowrotem i ocenisz co tygryski lubią najbardziej.

Wkońcu nie jest powiedziane ze musi Ci się taka prezentacja podobać.

Być moze nie gra to z resztą systemu.

Często pzecież tak jest, soś z czymś gra, az czymś nie.

[jurek1]

Jesli mowa o tym cd, to z nogi nr14 filtra saa7220.

A gdzie masz zamiar kupic 1545?

Tez by chętnie wyprobowal, tymbardziej ze w moim przyp. to wyjecie 1453 i wstawienie 1545.

[lancaster]

morris, jak dla mnie to warto się pobawić, mam 2 takie same CD:) Nie mówię, że DAC zewnętrzny nie pozamiata tego CD po modyfikacjach, ale nie słuchałem to i nie za bardzo wiem jak to jest. Co do wyjścia sygnału cyfrowego do DACa (skąd wyjść sygnałem) będę wdzieczny za pomoc.

Pozdrawiam

[morris]

Tak jak napisalem testowalem tylko na jednym odtwarzaczu i jak to jest w fabrycznych produktach poziomu fabrycznego prowadzenia masy i PCB nie przeskoczymy więc zgoda - należy w każdym CD spróbować.

Sposób prezentacji jaki dają DACi non-oversampling bardzo mi odpowiada.

[lancaster]

jurek1

1545 wyjmę z Philipsa CD720, którego swego czasu(pierwsze"modyfikacje") zatopiłem.

Poza tym widziałem ją w TME za 12zł? Tanie toto, jakbyście kupowali takie kostki, to chętnie dopiszę sie do listy.

Dokladnie mam tam tą kostkę SAA7220, dzięki.

Pozdrawiam

[mzawek]

Czy istnieje prosta mozliwość modyfikacji tego CD380 ? Bez NOS-ów i itd...Aby zagrał w miare poprawnie.

Wymiana kondensatorow jest chyba konieczna.Panasonic FC obok zasilania a wokół OPA ???Sa tam 3 opa ,na jakie zmienić ?Może cos usunac?
