Lenco L 75

[Piotr__]

Marso czyli rozumiem ze idealnie da sie zachowac geometrie as212 z telefunkena po przeszczepie na lenco? jesli tak jakie czynnosci techniczne dokladnie wypada wykonac i jaka jest dokladnie tuleja wobec standardowego otworu w lenco? glowka nie widze by byla oryginalna z telefunkena czy ma ona mozliwosc ruchu wkladki i w ten sposob mamy wieksze pole manewru do niefabrycznych ustawien? To bardzo interesujacy i praktytematczny temat. Sam tez zastanawiam sie nad przeszczepem rownie ciezkiego ramienia w przyszlosci do lenco, ale dluzszego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr__]

Interesuje mnie tez jakie sa dokladnie wymiary dziu gramofonu?ry po oryginalnym ramieniu i jej odleglosc liczac oczywiscie dokladnie od jej srodka do szpindla, oraz do frontu gramofonu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr__]

dziury*

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tom k]

W dziale ogłoszeń link do aukcji(Plinta do lenco 75).Może komuś się spodoba.



pozdr

tom k

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[vacuum]

Pytanie do użytkowników L75 z ramieniem Jelco / modelu L75 S



Jak wygląda w Waszych maszynach kwestia "overhangu", względnie odległości igły od pivota?



W moim egzemplarzu po wykonaniu tulei mimośrodowej i osadzeniu ramienia w orginalnym otworze po ramieniu Lenco odległość między igłą a srodkiem płyty jest praktycznie zadna, tzn wypada niemal w tym samym miejscu... Ile ta wartość powinna wynosić? jak bardzo ten współczynnik jest istotny dla zachowania płyt w dobrym stanie i dla samego dźwięku? Jestem skłonny wykonać nową tuleję z pominięciem orginalnej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

Overhang zawiera się zwykle w granicach 13-16mm.Z takimi parametrami spotkałem się przy opisach wielu ramion.Pole do regulacji dają "łezki" w headshellach

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[vacuum]

@Conri

łezki tzn? ja już u siebie wkładkę wypchnąłem maksymalnie do krawędzi jak się dało ;) i mam overhang rzędu 4-5 mm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

ustaw 15 mm jeśli to możliwe. jeśli nie to coś nie tak z montażem. a tak poza tym to szablonu używasz?

pzdr

j.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[vacuum]

niestety - niemożliwe :( jak przerobię tuleję to może zyskam dodatkowe 3 mm... chyba że to moje ramię jelco jest za krótkie po prostu?.



Jest jakiś szablon do ustawienia ramienia jelco?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

... a jak bardzo ten parametr jest istotny dla prawidłowej reprodukcji dźwieku? STRATEGICZNY! :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[vacuum]

@Conri



długość mojego ramienia od osi do igły: 210 mm.

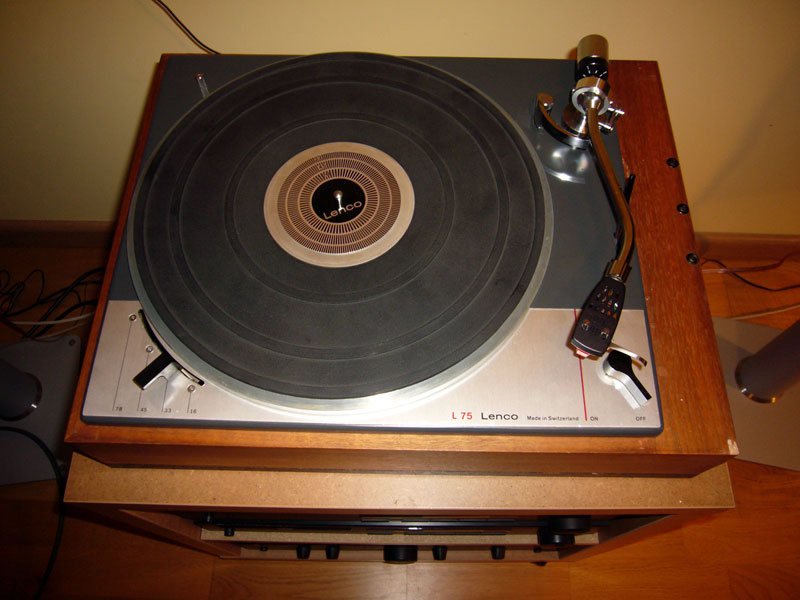

Raz jeszcze dorzucam fotki:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

>>niestety - niemożliwe :( jak przerobię tuleję to może zyskam dodatkowe 3 mm... chyba że to moje ramię jelco jest za krótkie po prostu?.



prawidłowa odległość środka pivota ramienia od środka szpindla to 201 mm. zmierz sobie ;) tolerancja ok 2mm niwelowana na koszyku. czy ty masz to ramię założone na żywca do dziury po ramieniu lenco?



>>Jest jakiś szablon do ustawienia ramienia jelco?



uniwersalny Baerwalda np.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

niestety będziesz chyba musiał to jeszcze raz przerobić, już na oko widać, że jest za daleko :(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[vacuum]

Bingo!

odległość o której wspomniałeś to u mnie w przybliżeniu 207 mm.

Ramię zamocowane pośrednio w tulei orginalnej poprzez tuleję widoczną na foto.

Chyba lepiej będzie zrobić bezpośrednio tuleję z gwintowaniem pod orginalny otwór lenco i przesunąć oś ramienia? dobrze kombinuję?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

dla lenco długość efektywna ( szpindel <> centro kolumny)wynosi ok 211.9 a wiec jest jakby dedykowana do ramion 212( dlatego dobrze gra z ortofonem 212:)i innymi o podobnej długości.Niby ramię gra swoją długością indywidualnie ale jednak w pewnej korelacji z napędem.

Dlatego w swoich planach poszedłem w ramiona fonicy .I łatwiej dostępne i długość właściwa .Obywa się bez mimośrodowych tulei -redukcji .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[vacuum]

Ja jednak jeszcze powalczę z ramieniem Jelco... Podoba mi się ta precyzja i naprawdę ładnie to brzmi. Poprawię tuleję na tyle na ile to możliwe i zobaczymy co z tego wyjdzie... w obecnym stanie boję się tylko o to że może mi "zjeść" płyty ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

conri,

czy możesz bliżej wyjaśnić co ma napęd do długości ramienia? i skąd takie wnioski? bo jak dla mnie to się kupy nie trzyma zupełnie...



a lenco jak i każdy inny przyzwoity napęd gra dobrze z każdym ramieniem tylko trzeba je poprawnie wszczepić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

vacuum

powalcz bo warto, to świetne i bardzo uniwersalne ramię. zdjęć poprawnie zrobionych tulei do tego ramienia jest w wątku kilka. generalnie zasada jest prosta: ta mosiężna tulejka - kolumna ramienia powinna dotykać (albo prawie dotykać) brzegu oryginalnej dziury w miejscu najbliższym szpindla.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[vacuum]

@Jac

dzięki, to bardzo cenna uwaga! :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

>> jac 660

W drugiej częsci zdania ,sam dales odpowiedź.

Nie nie wszystko da się zaimplementować do kazdego chassis, bez "bólu"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

conri

na nic nie dawałem odpowiedzi, nie wykręcaj kota ogonem. uważam, że takie osoby jak Ty, cieszące się zaufaniem na forum nie powinny wypisywać takich bzdur. późna pora nie usprawiedliwia. młodzież czyta.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

>>jac660

Nie oburzaj się .

W tej dziedzinie , każdy może wsadzać sobie co chce i jak chce, jeśli ma w co.

Ja mam takie zdanie odnośnie napędu i ramion. Ty możesz miec zgoła odmienne, i nie bedzie to

" burzenie fundamentów", a raczej kolejne doświadczenie.Ale juz nie moje - na szczeście:))))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

>>jac 660



...a lenco jak i każdy inny przyzwoity napęd gra dobrze z każdym ramieniem tylko trzeba je poprawnie wszczepić......



Nie jest autoodpowiedzią?????

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jac660]

conri

nie jest i dobrze o tym wiesz, ale ciągnąć tego nie będę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr__]

corni dzieki za 211.9 - istotna informacja te 0.1 to i tak blad jaki sie robi przy nawet starannej kalibracji wiec wszystko pasuje

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr__]

Aby nie powielac bzdet przesieg zalezy od dlugosci ramienia (zmiennej) i kata dogiecia wkladki (tez zmiennego). Tej samej dlugosci ramie moze miec np. dwa rozne przesiegi pod warunkiem zmiany katow (latwo umozliwi to tylko przekoszenie wkladki w szparakach/lezkach w glowce ale nawet przy maksymalnym pole manewru nie jest imponujace. Przesieg moze miec i 12,, i 19mm czy to wg. Stevensona czy Baerwalda czy dla 9" czy 12" wszystko to oczywiscie wzgledne. Sa jednak pewne ograniczenia i tu niestety kolego Vaccum brakuje Ci kilkunastu mm dlugosci ramienia by ta odleglosc 207mm od osi do szpindla miala wiekszy sens przy wykonywalnych katach. Jesli znajdziesz gdzies mega dluga glowke moze da sie nie zmieniac tuleji i ustawic inna prawidlowa dla nowych warunkow geometrie. Zastanawia mnie tez praktyczna zabawa tuleja ruchoma - cos jak w sme - albo np tuleja z gwintem i sruba mocujaca od gory dodatkowa prostokatna plytke obrotowa wokolo wlasnej osi z przygotowana dziura pod ramie (a wlasciwie szpara by moglo sie przesuwac jeszcze dowolniej ramie) - nie zastanawialem sie jak bardzo zmieni sie wysokosc i czy da sie to rozwiazac, ale w temacie kalibracji poziomej jest to najskuteczniejsza metoda ktora sam stosuje w innym gramofonie, a ktorej komercyjnie nie stosuja bo by zbankrutowali nie magac sprzedawac kolejnych armboardow itp firmowo robionych bzdurek.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotr__]

a sorki sam napisalem bzdurke - szpara umozliwiajaca ruch dookola i na rozna dlugosc oczywiscie w miejscu mocowania sruba a nie w miejscu mocowania ramienia bo to drugie moglo by jednak byc mniej wygodne

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

Na temat

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[conri]

A tu dane co niektórych ramion

i oryginalne lenco

Goldring Lenco GL 75



Goldring Lenco

GL 75/76 227.9 17.1 dł eff. 210.8 40 śr montażu (hole) rem



Sorry dokładnie povot- szpindel 210.8 mm. Drobna ale nie istotna różnica przy zakresie regulacji oryginalnego headlella. Dla innych ramion warto zerknąć



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[vacuum]

@Piotr



Dzięki za kolejne niezwykle cenne uwagi! :) Póki co jednak pozostanę przy kolejnym projekcie tulei mimośrodowej i spróbuję uzyskać lepszy wynik. A docelowo powolutku zacznę się chyba rozglądać za Ortofonem AS212 - mam wrażenie że to ramię naprawdę pasuje do naszych Lenco...



Pozdrawiam

Vac
