Obudowa - blachy aluminiowe


Adrian
 Share

Recommended Posts

To będzie dużo kosztować - jedna gruba płyta nawet kilkaset złotych.



Ja planuję częściowo we własnym zakresie zrobić sobie ładne aluminium na front i górę skrzynki. Raczej nie będzie szczotkowane tylko zmatowione

takie mi się tez podoba chyba że zrobię sobie jakąś maszynkę-wynalazek do szczotkowania a może wystarczy gabka hydrauliczna do końcówek rur miedzianych a następnie Kret na tak przygotowaną powierzchnię (jeszcze nie eksperymentowałem)



Pisalem juz o tym w wątku na pl.rec.audio

poszukajcie w:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



grupa:

pl.rec.audio



temat wątku:

Ktos uzywa Alephow 4 od



przeczytajcie cały wątek może was zainspiruje.

Też z chęcią znalazłbym miejsce gdzie można kupić przycięte w płytki

surowe aluminium.

Link to comment
Share on other sites

Pamietam, kiedys bawiłem sie tak:

Blache aluminiową przejechałem najpierw grubszym papierem ściernym, a na końcu drobnym. Potem kąpiel w ługu sodowym i w zasadzie było wszystko cacy. Potem naklejałem napisy i na końcu rozpyliłem lakier bezbarwny. Było całkiem 'profesjonalnie'

Pozdrawiam

Jarek



PS. Ług sodowy tworzy warstewkę tlenku aluminium (podobnie jak galwaniczne utlenianie)

Link to comment
Share on other sites

Adrian,

Wybierz się do sklepu z metalami nieżelaznymi (Wileńska lub Miedziana). Tam możesz sobie wybrać.

Ja jednak wolabym coś zamówić. Wykonanie płyty czołowej według projektu z sitodrukiem to koszt rzedu 100-200PLN. Tak gdzieś czytałem. Zresztą było też w wątku na temat Leacha na pl.rec.audio.

Jarek

Link to comment
Share on other sites

Widzę że idzie ku lepszemu.

Ceny mają naprawdę przystępne - pewnie się skuszę.

Czy oprócz szczotkowania powierzchnia będzie jakoś dodatkowo wykończona? (może nie jest to konieczne?)

Jako że jesteśmy na forum dla tych co lubią zrobić coś własnoręcznie

żadne metody domowe nie powinny być gorzej traktowane.

Przez ostatnie dwa lata znacznie poprawiła się dostępność różnych elementów do budowy sprzętu zarówno elektronicznych jak i mechanicznych, kiedyś nie pozostawało nic innego jak własnoręczne wykonanie.

Link to comment
Share on other sites

  • 7 years later...

Witajcie, mogę dla was wykonać takie obudowy, płyty czołowe itp. ale czemu upieracie się na aluminium? Mogę wykonać coś takiego z "kwasówki" szczotkowanej, wygląda pięknie. Aluminium szczotkowane to materiał dosyć rzadko używany. Jeśli jest ktoś zainteresowany proszę o mail: encore44@wp.pl

Link to comment
Share on other sites

Oferuję kompletną usługę robię projekt+wykonanie zapominacie o problemie, materiały i obróbka wedle życzenia. Mogę obudowy wyciąć, zagiąć, polakierować proszkowo, anodować, spawać, fazować, gwintować, cynkować co tylko chcecie i ile chcecie wydać na to kasy, zrobić można wszystko jeśli są pieniądze i chęci. Oferuję wam kompletne rozwiązanie i zapominacie o problemie, realizuję zlecenia od jednej sztuki, więc nikt was nie pogoni tekstem w stylu" Panie tylko jedna sztuka? no co pan? jak by miał Pan 100 albo 1000 sztuk do wykonania to porozmawiamy" .



Pozdrawiam

Tomek

encore44@wp.pl

Link to comment
Share on other sites

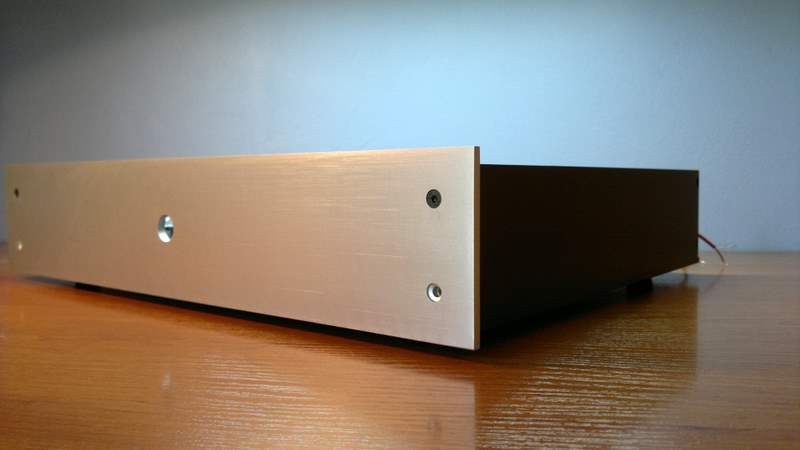

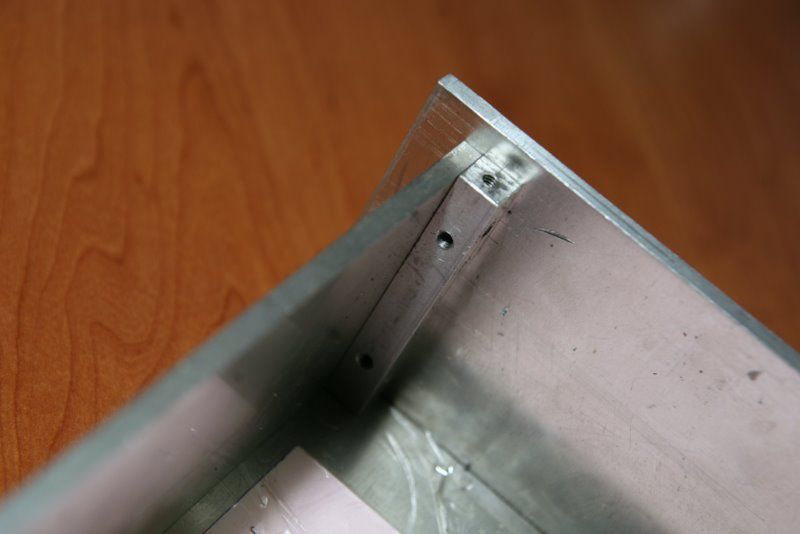

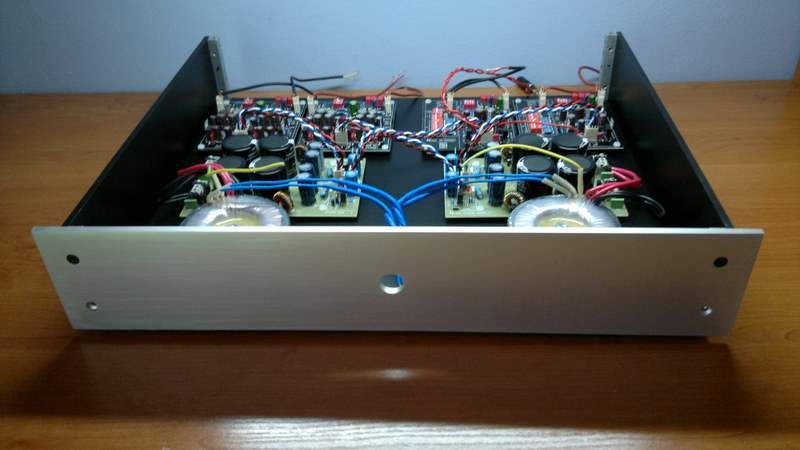

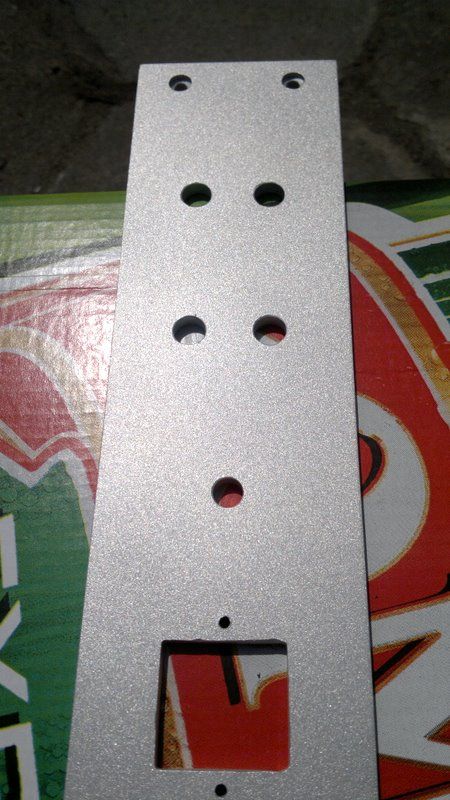

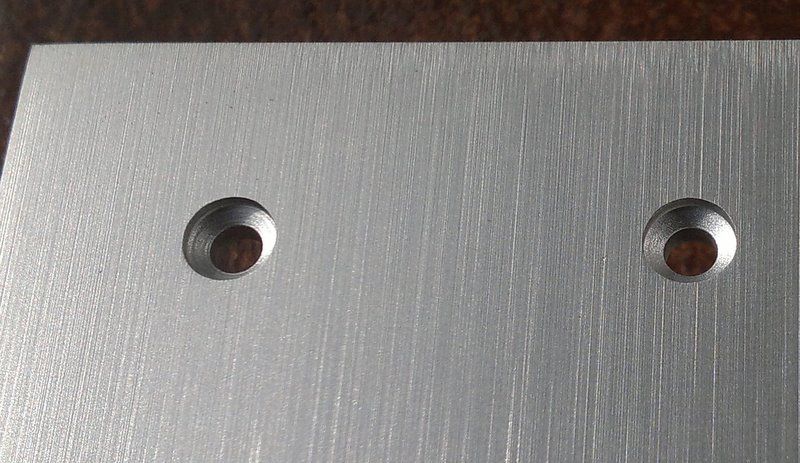

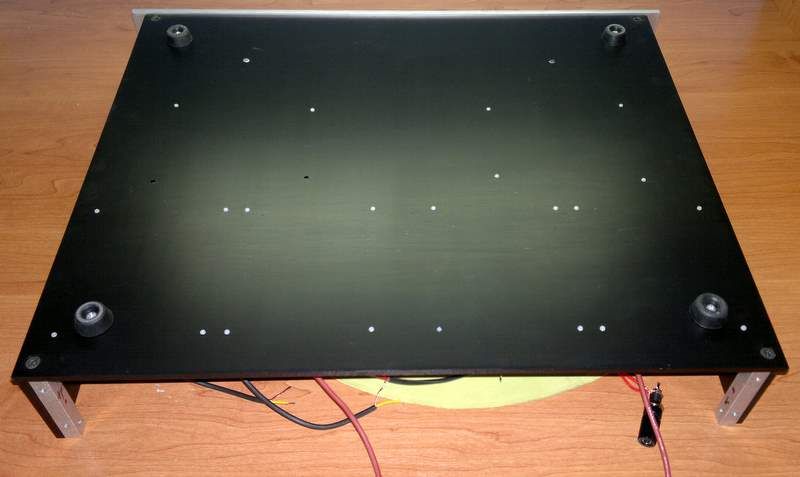

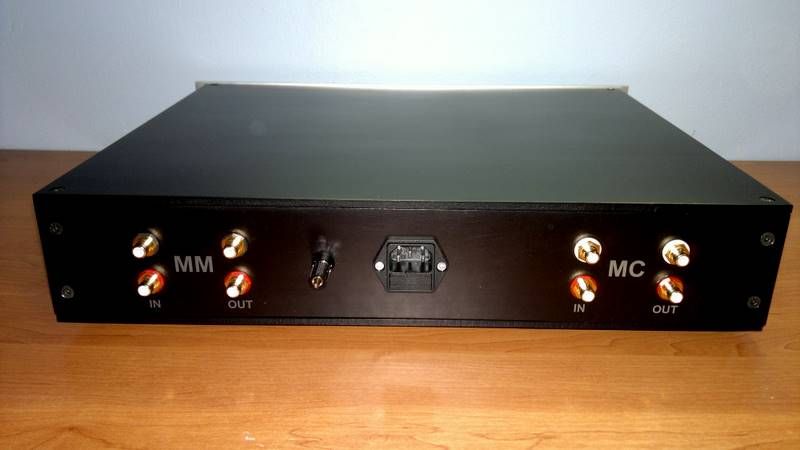

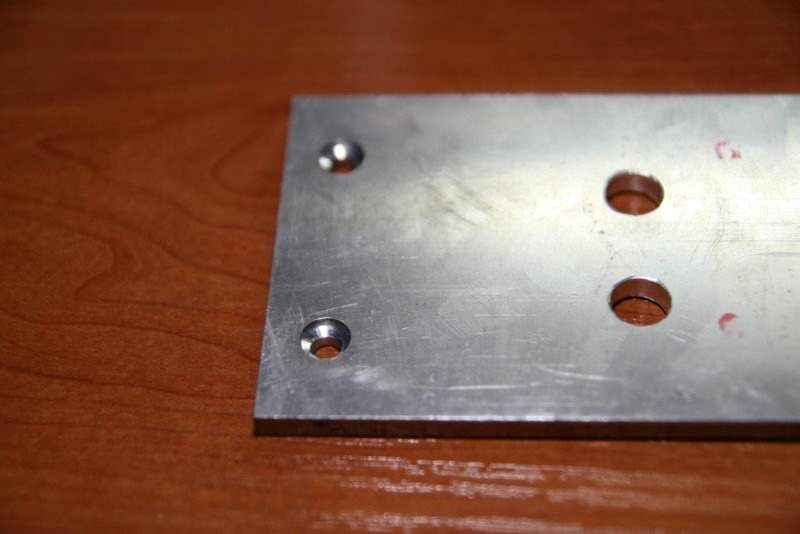

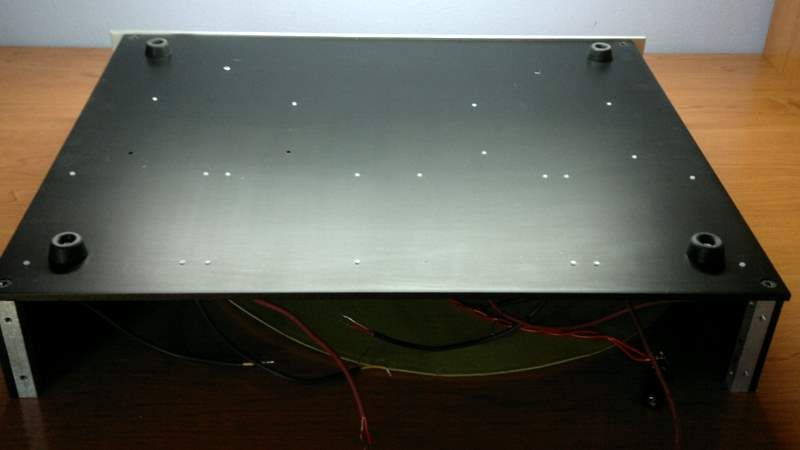

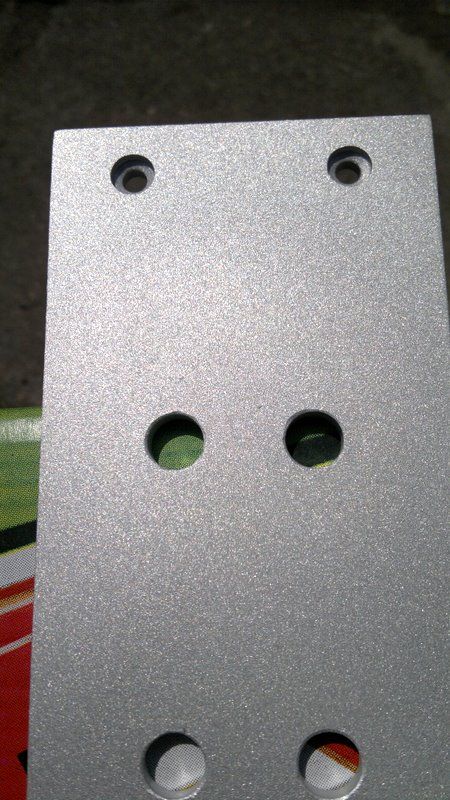

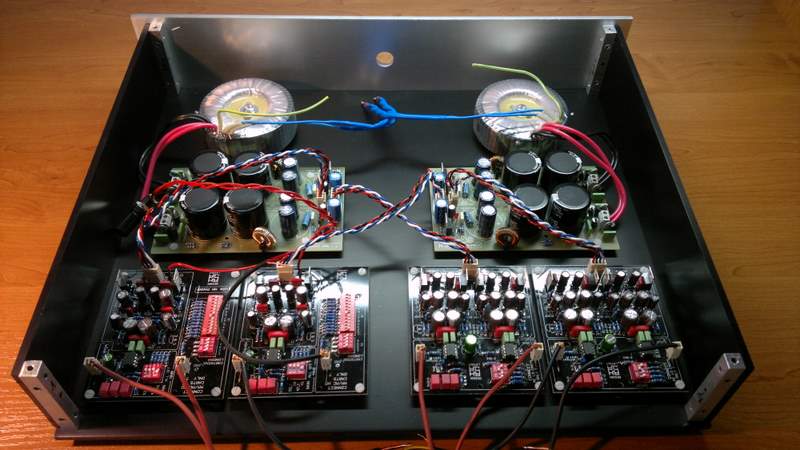

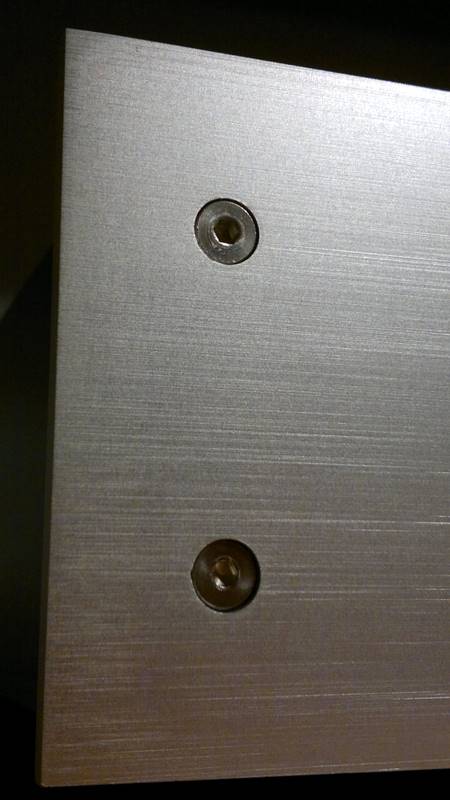

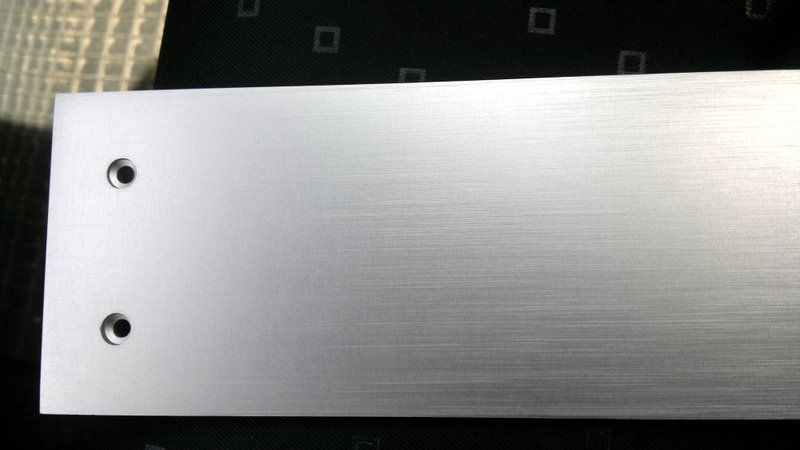

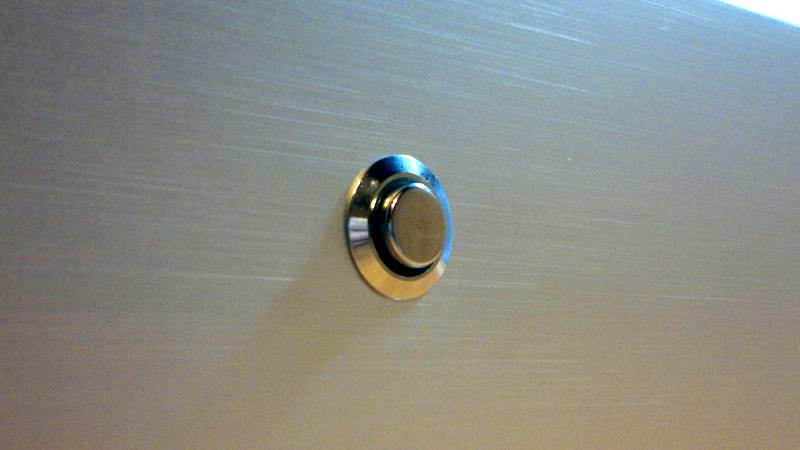

Właśnie wykonałem taką oto obudowę z aluminium do forumowego przedwzmacniacza gramofonowego "NUDA" w wersji dual.

Szczotkowałem sam, za anodowanie zapłaciłem za wszystko razem włącznie z barwieniem na czarno 90zł. Za frezowanie otworów dodatkowo 50 zł.

Aluminium o grubości 5mm z jakiegoś twardego stopu.Aluminium dostałem gratis od znajomego.Za wypalenie laserowe oznakowania tylnej ścianki 35zł.

Wymiar obudowy 440x35x85 mm.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
























Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

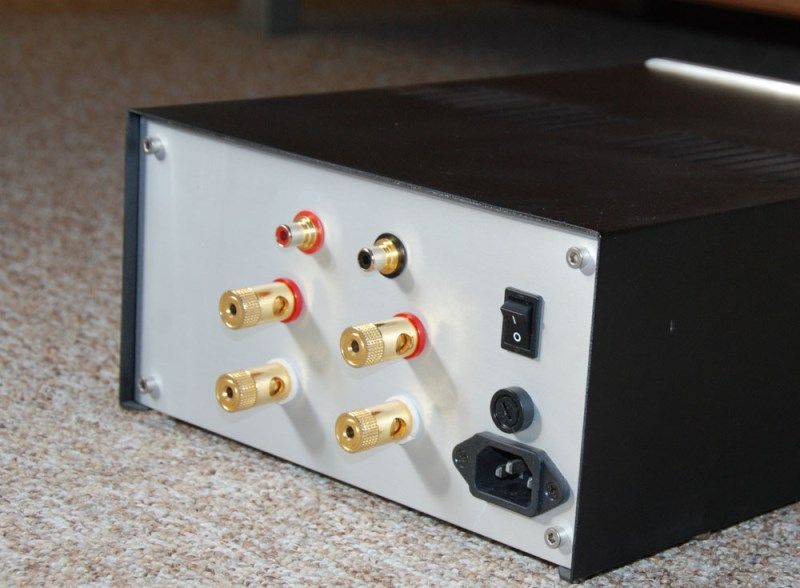

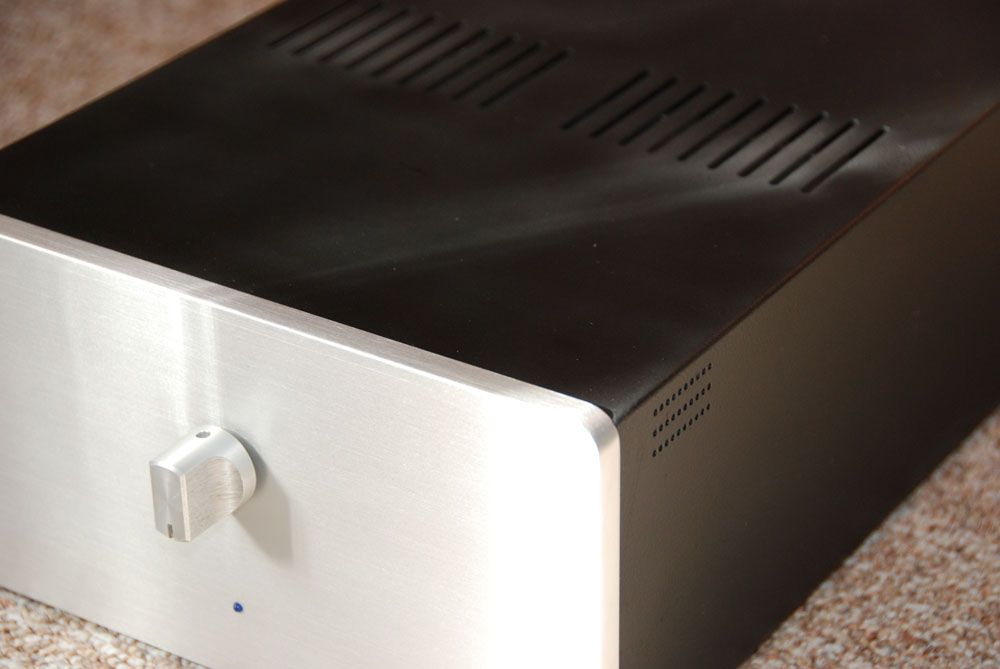

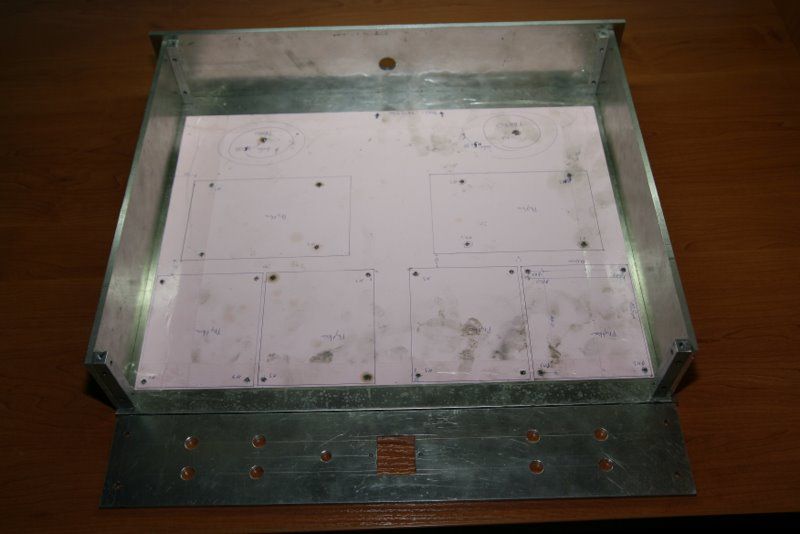

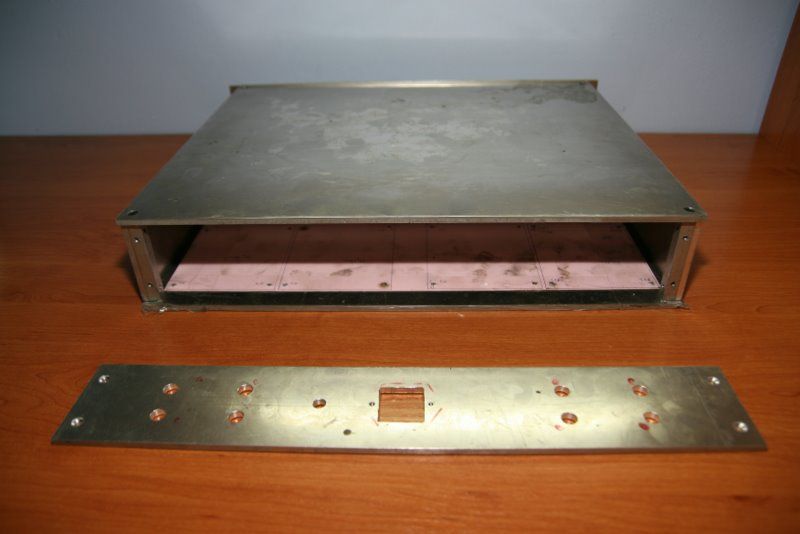

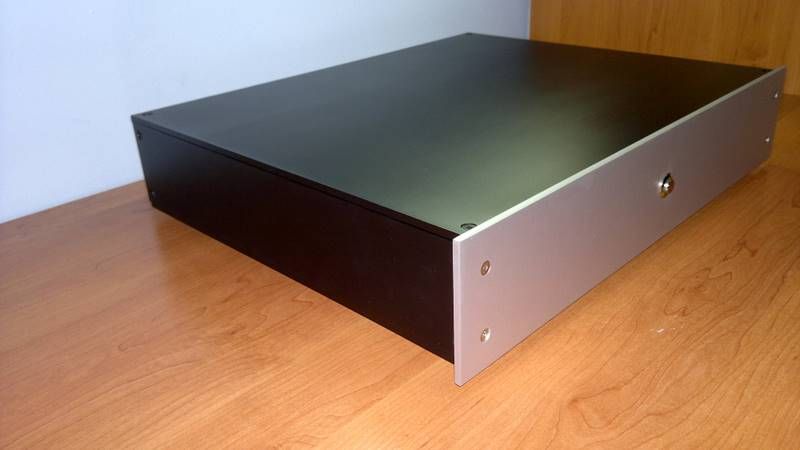

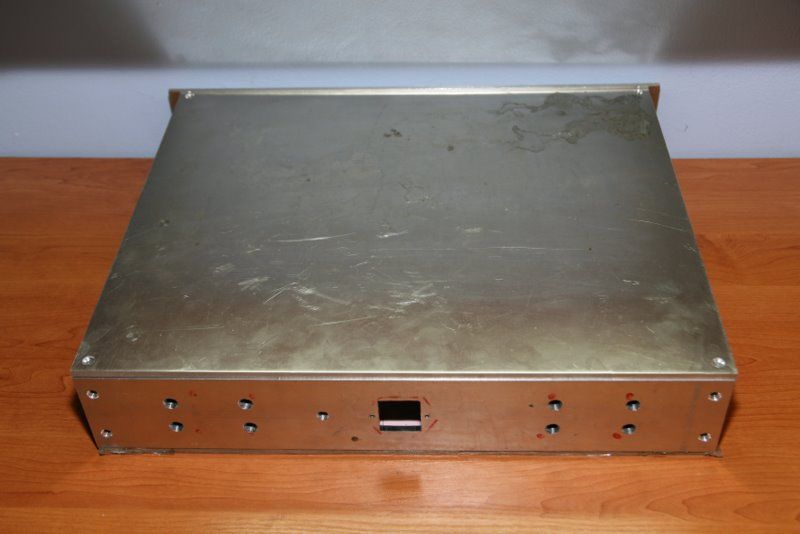

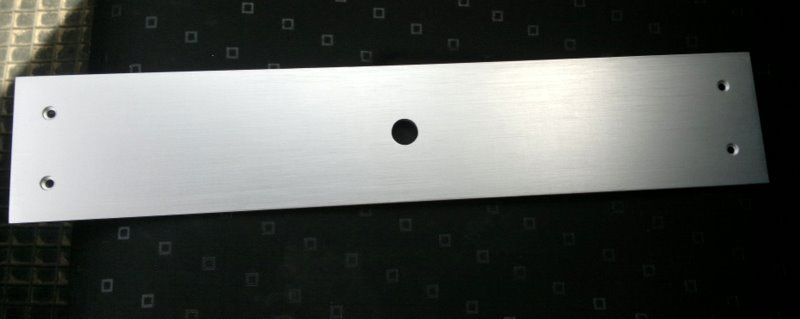

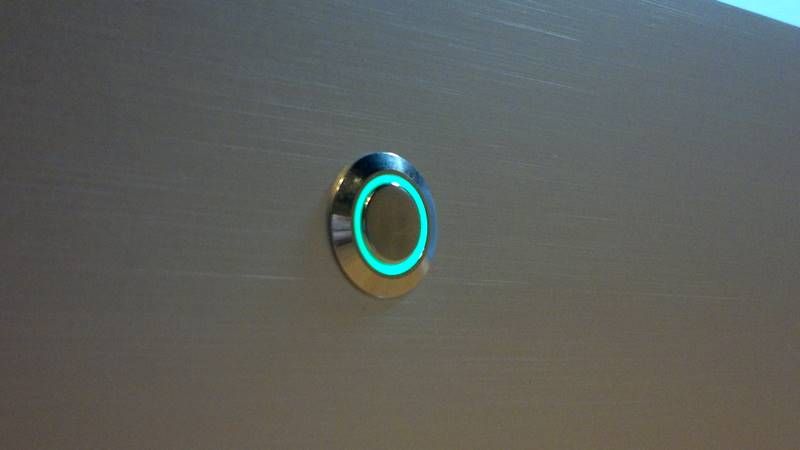

A ja takie obudowy tworzę... :)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

www.audio.lutuje.se

Trójmiasto

Link to comment
Share on other sites

Przychylam się do pytania kolegi drzejk0b.





Banale,może ja pomogę :)



boczki heban modyfikowany (mdf)



góra ,dół.front,tył (2-3 mm) aluminium proszkowane na czarno



generalnie w taki wykonaniu aluminium max 150 zł( z lakierowaniem)

Link to comment
Share on other sites

To możne ja też się pochwalę. Moje 2 obudowy- mniejsza z bokami drewnianymi to wzmacniacz słuchawkowy TPA. Pod spodem SYMASYM. Do niego płytę czołowa sam zaprojektowałem, szlifowałem i utleniałem anodowo. Tak samo płyta tylna. Ktoś wcześniej pisał, że po kąpieli w krecie aluminium pokrywa się powłoką tlenkową. To nie do końca prawda. Kret (wodorotlenek sodu NaOH rozpuszcza powłokę tlenkową i samo aluminium tworzac glinian sodu). Ponieważ aluminium reaguje z tlenem, to po wyjęciu z kąpieli odkryty (wytrawiony) metal pokrywa się wprawdzie powłoką tlenkową, ale jej warstwa i grubośc są bardzo małe i nie zabezpieczają powierzchni mechanicznie. Taki sam efekt utlenienia będzie po szlifowaniu papierem ściernym. Dopiero utlenianie (anodowanie) pokrywa aluminium odpowiednio grubą warstwą tlenkową (Al2O3). Jeśli ktoś nie kojarzy co to al2o3 to podpowiadam- KORUND. Dlatego właśnie po anodowanu powłoka zabezpiecza mięki metal, jakim jest aluminium przed uszkodzeniami mechanicznymi.PS. Proszę nie pisać o gałce wzmocnienia gdyż na razie jest TYMCZASOWO. Docelowo będzie normalna okrągła.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

To i ja dodam coś od siebie :)

obudowa 6mm Alu malowana natryskowo czarny półmat, front 5mm stal nierdzewna. Maleńka dziurka zrobiona wiertłem 0,7mm na światłowód

Całość wraz z elektroniką waży około 12-13kg!!! a ma tylko 21x23x10cm



Pozdrawiam

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • 2 weeks later...

Przy obudowach należy brać pod uwagę to, do czego ma służyć, bo przecież stanowi także ekran. Alu dobrze ekranuje w. cz. ale już nie sprawdza się przy m. cz. pól magnetycznych sieci. Ja osobiście dodatkowo wykorzystuję obudowę jako dodatkowy radiator we wzmacniaczach. Dlatego do tego celu stosuję blachy alu skręcane kątownikami, do kturych następnie mocuję radiatory, tak aby ciepło z radiatorów odprowadzane było także poprzez obudowę. Daje to znakomite rezultaty, gdyż obudowa staje się trochę cieplejsza, ale za to radiatory tak znacznie nie nagrzewają się, a wzmacniacz pracuje o wiele stabilniej. Oczywiście estetyka też dla mnie ma znaczenie, ale nie przedkładam jej nad sprawy techniczne.

Link to comment
Share on other sites

Jeśli chodzi o płyty czołowe do anodowania, to największy problem to gatunek aluminium. Ja od dłuższego czasu szukam blachy 10mm na czołówkę w gatunku PA43 (nie do zdobycia). Jedyne co mi sie udało to PA11. Może ktoś wie, gdzie dostać blachę 5mm lub 10mm w AP 43 (jeszcze lepiej A1 A2) i żeby to nie było w arkuszu 1000x2000mm. A może by zbiorowe zamówienie? Kupić większy kawałek i pociąć dla chętnych?

Link to comment
Share on other sites

moze ktos ma na zbyciu taki front panel?



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





jesli nie ma to moze znajdzie sie chetny na wspolne zamowienie z audiophonics? zainteresowanych zapraszam na priv

The Protagonist DAC by McGyver, Dynaco ST35, Hifiman HE5LE:)
