Polaryzacja? zwrotnicy. prosze o pomoc

[czubekst-ce]

witam:)problem jest taki, ze nei wiem czy dobrze byly przylutowane przewody do zwrotnicy.

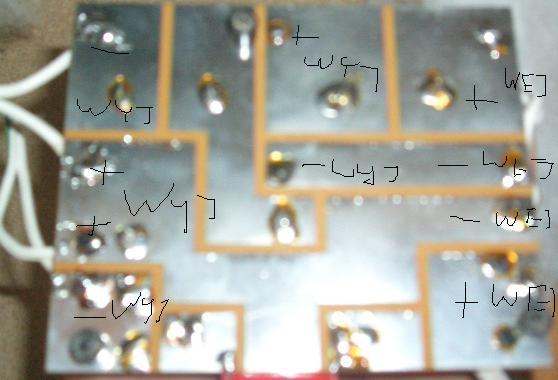

na zdjeciu ktore zamieszcze jest zaznaczone jak byly podpiete przewody. "WEJ" to sa przewody od terminali do zwrotnicy, a "WYJ" to przewody ktore ida do głosnikow. chodzi mi o to ze na wyjsciu sekcji srednio-wysokotonowej przewody byly odwortnie przylutowane niz na wejsciu, tlko niskotonowy byl podpiety zgodnie z tym jak bylo przylutowane na wjesciu. czy tak powinno byc?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czubekst-ce]

aha, po zmianie przewodow na jamo podpialem tak jak mi sie zdawalo ze powinno byc, szczegoly na zdjeciu:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkfenriz]

Znaczy, że minus wejścia był plusem wyjścia?

Jeśli tak to widocznie powinno tak być, czasem średni lub wysoki w przeciwfazie poprawia charakterystykę a to dlatego, że kompensują się przesunięcia fazowe filtrów.

[czubekst-ce]

do miusa wejscia byl podpiety plus wyjsca, ale to tylko w seksci sredniowysokotonowej, w tej chwili jestem po zmianie okablowania i podpialem + wejscia z + wyjscia na wszystkich glosnikach

[darkfenriz]

I co? Jest lepiej? Moim zdaniem ta odwrotna polaryzacja była celowa, podręcznikowym przykładem są filtry 2-go lub rzadziej 6-go rzędu, które w paśmie zaporowym polaryzaję odwracją, więc odwraca się również przetwornik aby to skompensować.

[czubekst-ce]

tak, teraz gra duzo lepiej. jak juz pisalem zaczea grac "cala kolumna" a nie posczzegolne glosniki, szczegolnie tuba inaczej teraz gra, slychac wiecej szcegolow

[Djeight]

Ja mam jeszcze pytanko odnośnie cewek, jak wiemy przeważnie cewka ma dwa końce :) jeden konieć tuż przy karakasie na którym nawijamy , potem robimy warstwę i cewka ma drugi koniec widoczny na wieszchu , teraz moje pytanie brzmi czy jest różnica jak cewkę w zwrotnicy podłaczę na odwrót , którą stroną prawidłowo podłacza sie do wzmacniacza a która jest wyjściem i podłączamy ją do głośnika basowego??
