Pass D1 I/U

[Ape]

2 minuty temu, Robsonik napisał:

@ApeTu masz wszystko

czym otworzyć bom?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robsonik]

Dam ci moją wersję w pdf.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

16 minut temu, Robsonik napisał:

Dam ci moją wersję w pdf.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

dzięki.

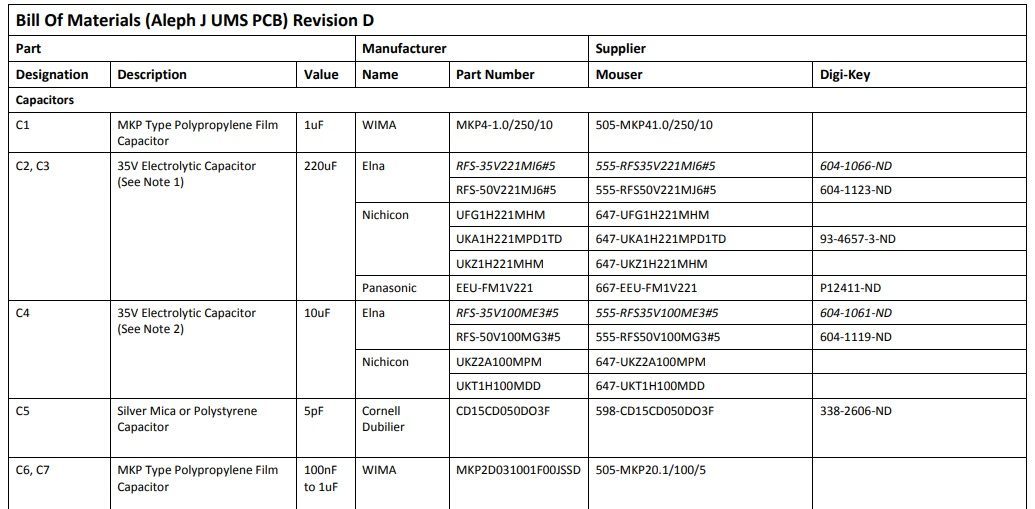

Troche to sobie inaczej wyobrażałem, jak kupowałem na diyaudio.com to tam BOM wygląda tak że dostajesz w pliku:

• nr elementu na pcb i schemacie
• rodzaj elementu
• producent
• oznaczenie producenta, wartość
• nr, oznaczenie producenta
• nr katalogowy w sklepie współpracującycm

w ten sposób bez problemu kompletujesz podzespoły pod które pcb zostało zaprojektowane. Nie ma problemu z tym, że kupisz coś nie tego producenta, o innej tolerancji i ze zmienionym rastrem nie pasującym do płytki. W załączniku zrzut fragmentu takiego pliku.

więc ponowię pytanie, czy lista BOM jest dostępna w formacie, który będzie można odczytać na komputerze, np pdf?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Wg mnie bom jest super bo są linki do tme i wg tego można już sobie szukać po innych sklepach.
Wracajac do pytania o funkcje mute. Tak to rozumiem :
Podpinamy na wejście M+ 30v z zasilacza i dziala cały ten układ z przekaznikiem powodując opóźnienie na wyjściu sygnału podczas włączania.
Podanie napięcia (jakiej wartości? ) na złącze mute następuje natychmiastowe odciecie sygnału na wyjściu(np zapobiega stukowi podczas wyłączania)
Dziękuję i przepraszam bo może to są tak oczywiste sprawy ale akurat nie dla mnie:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ape]

6 minut temu, pataus napisał:

Wg mnie bom jest super bo są linki do tme i wg tego można już sobie szukać po innych sklepach.

dziękuję za nakierowanie. znalazłem plik *.ods to open document, trzeba otwierac openoffice, i faktycznie BOM jest super, ma wszystko.

@Muzg @Krzych 2 wielkie dzięki za super przygotowanie  wszystkiego

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Marca 2022 przez Ape

[Muzg]

1 godzinę temu, pataus napisał:

Wg mnie bom jest super bo są linki do tme i wg tego można już sobie szukać po innych sklepach.
Wracajac do pytania o funkcje mute. Tak to rozumiem :
Podpinamy na wejście M+ 30v z zasilacza i dziala cały ten układ z przekaznikiem powodując opóźnienie na wyjściu sygnału podczas włączania.
Podanie napięcia (jakiej wartości? ) na złącze mute następuje natychmiastowe odciecie sygnału na wyjściu(np zapobiega stukowi podczas wyłączania)
Dziękuję i przepraszam bo może to są tak oczywiste sprawy ale akurat nie dla mnie:)

Układ mute z wartościami z obydwu schematów przewidziany jest pod zasilanie 60V. Dla innego napięcia w zasadzie wystarczy wymienić przekaźnik i skorygować nadmiar napięcia na rezystorach w szeregu z nim. Układ na małej płytce, na stałe podłączony jest do VSS więc przyłączenie M+ do VCC skutkuje zasileniem go z pomiędzy szyn. Zrobiłem tak dla równomiernego obciążenia szyn zasilacza.

Co do złącza MUTE może to być napięcie z zakresu 3,3 - 12V. Trzeba pamiętać jedynie, że pobór prądu będzie wynosił 1-10mA i źródło tego napięcia powinno być na to przygotowane.

Fajnie, jakby ktoś zrobił na podstawie BOMu do małej płytki (plik .ods) propozycje dla dużej. Część sugestii znajduje się na schemacie. Polecam przy zamawianiu rezystorów uwzględnić wariant o wyższym wzmocnieniu ( zaznaczone na schemacie).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Reasumując : bez podłączania zasilania M+ układ opóźniania (mute) też będzie działał?
Tranzystory (w razie korzystania z zamienników) w tym układzie muszą mieć napięcia kolektor-baza powyzej 60V? Czy jeszcze jakieś wymagania?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

1 godzinę temu, pataus napisał:

Reasumując : bez podłączania zasilania M+ układ opóźniania (mute) też będzie działał?

Układ opóźnionego załączania i dość szybkiego wyłączania działa niezależnie od podania napięcia na piny mute. Wcześniej parę miesięcy temu podałem tutaj w wątku pewne zmiany które zgodnie z sugestiami Konrada wprowadziłem w prototypie celem wydłużenia czasu włączenia i nieco szybszego wyłączenia. Wpływa to dość korzystnie bo 0 na wejściu osiąga na początku przez kilka sekund wartości grubo powyżej 1V. Na szczęście bardzo szybko spada by po minucie zbliżyć się do pojedynczych mV. Słychać to dość mocno. Naprawdę dobry dźwięk mamy do dyspozycji wtedy kiedy układ jest stabilny. Pamiętajcie Panowie! Dobry stabilny zasilacz może tylko pomoc. Pływający grzejnik Spencer plus szczelna obudowa to kłopoty.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

38 minut temu, Krzych 2 napisał:

Układ opóźnionego załączania i dość szybkiego wyłączania działa niezależnie od podania napięcia na piny mute. Wcześniej parę miesięcy temu podałem tutaj w wątku pewne zmiany które zgodnie z sugestiami Konrada wprowadziłem w prototypie celem wydłużenia czasu włączenia i nieco szybszego wyłączenia. Wpływa to dość korzystnie bo 0 na wejściu osiąga na początku przez kilka sekund wartości grubo powyżej 1V. Na szczęście bardzo szybko spada by po minucie zbliżyć się do pojedynczych mV. Słychać to dość mocno. Naprawdę dobry dźwięk mamy do dyspozycji wtedy kiedy układ jest stabilny. Pamiętajcie Panowie! Dobry stabilny zasilacz może tylko pomoc. Pływający grzejnik Spencer plus szczelna obudowa to kłopoty.

Spencer nie jest pływającym zasilaczem , chyba chodziło o Salasa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

3 minuty temu, artw napisał:

Spencer nie jest pływającym zasilaczem , chyba chodziło o Salasa

Święta racja! Spencery to jedne z moich ulubionych i bardzo dobrze się z Passem tutaj spisują.

Oczywiście Salasa miałem na myśli

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Mała uwaga co do tranzystorów parowanych dla Was. Przyjęliśmy dość rygorystyczne kryteria i parowali po dwóch parametrach. Dla układu przyjąłem, że kluczowe jest nachylenie S, więc montujcie je parami według tego drugiego parametru (ok. 20). Pary należy montować na tych samych miejscach w układzie, a nie kanałach: czyli para to Q2 i Q7, oraz Q1 i Q6. W niektórych przypadkach udało się dobrać ładne czwórki, a czasami macie dwie pary, ale cała czwórka jest też bardzo zbliżona. Na razie statystyka pokazuje, że z 550 tranzystorów udało się podobierać ok 300 tranzystorów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Czy ktoś będzie robił zamówienie grupowe?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Czy ktoś będzie robił zamówienie grupowe?

Zorientowałem się że w tme sporo elementów jest stan magazynowy 0. Więc pewnie z 2-3 sklepów będzie potrzeba kupować

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rs2512]

Płytki doszły. Dziękuję.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Układ opóźnionego załączania i dość szybkiego wyłączania działa niezależnie od podania napięcia na piny mute. Wcześniej parę miesięcy temu podałem tutaj w wątku pewne zmiany które zgodnie z sugestiami Konrada wprowadziłem w prototypie celem wydłużenia czasu włączenia i nieco szybszego wyłączenia. Wpływa to dość korzystnie bo 0 na wejściu osiąga na początku przez kilka sekund wartości grubo powyżej 1V. Na szczęście bardzo szybko spada by po minucie zbliżyć się do pojedynczych mV. Słychać to dość mocno. Naprawdę dobry dźwięk mamy do dyspozycji wtedy kiedy układ jest stabilny. Pamiętajcie Panowie! Dobry stabilny zasilacz może tylko pomoc. Pływający grzejnik Spencer plus szczelna obudowa to kłopoty.

Oczywiście miałeś na myśli Salasa;) Naprawdę nie wiem skąd u ciebie problemy z tym zasilaczem. Ja sprawdziłem jeszcze raz. Stabilność zasilania jest , stabilność na wyjściu D1 (tej poprzedniej wersji) także. Nie ma różnicy w porównaniu do zasilania od Muzga.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

2 godziny temu, pataus napisał:

Nie ma różnicy w porównaniu do zasilania od Muzga.

Mierzyłeś 0 na wejściu D1 przy Salasie i jak się zmienia w czasie? Nie miałem nerwów już przy regulacji . Po zastosowaniu innych zasilaczy problem z regulacją był zdecydowanie mniejszy. Poza tym zamknięcie analogu i zasilacza w obudowie i znowu byłaby jazda.

Niestety Salas dopóki nie osiągnie docelowej temperatury "pływa", D1 też .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Mierzyłeś 0 na wejściu D1 przy Salasie i jak się zmienia w czasie? Nie miałem nerwów już przy regulacji . Po zastosowaniu innych zasilaczy problem z regulacją był zdecydowanie mniejszy. Poza tym zamknięcie analogu i zasilacza w obudowie i znowu byłaby jazda.
Niestety Salas dopóki nie osiągnie docelowej temperatury "pływa", D1 też .

Piszę o zestawie na desce. D1 mam +/-1mV na Muzga a na salasie +/2mV. Wcześniej mi pływał +/- 5mV. Poprawiłem połączenia zasilające, widocznie coś tam bylo nie halo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

16 minut temu, pataus napisał:

23 minuty temu, Krzych 2 napisał:

Mierzyłeś 0 na wejściu D1 przy Salasie i jak się zmienia w czasie? Nie miałem nerwów już przy regulacji . Po zastosowaniu innych zasilaczy problem z regulacją był zdecydowanie mniejszy. Poza tym zamknięcie analogu i zasilacza w obudowie i znowu byłaby jazda.
Niestety Salas dopóki nie osiągnie docelowej temperatury "pływa", D1 też .

Piszę o zestawie na desce. D1 mam +/-1mV na Muzga a na salasie +/2mV. Wcześniej mi pływał +/- 5mV. Poprawiłem połączenia zasilające, widocznie coś tam bylo nie halo.

A po załączeniu Salasa radiatory zimne do osiągnięcia temperatury o ile zmienia Ci się napięcie na wyjściu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Trudno powiedzieć. Obydwa po wlaczeniu są poza zakresem 200mV na mierniku. Musiałbym sprawdzić jak to czasowo wygląda.. Mając końcówkę i pre w klasie A czaa mi nie robi problemu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robsonik]

@Muzg Czy wartości C10 i C20 4,7nF/63V mogą wynosić 3,3 n lub 10 nF ?


Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

2 godziny temu, Robsonik napisał:

@Muzg Czy wartości C10 i C20 4,7nF/63V mogą wynosić 3,3 n lub 10 nF ?


Tak, układ nie jest specjalnie czuły na wartość tego kondensatora. Na małej są to C10 i C22.

Jak Wam idzie, już ktoś uruchomił?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

Trudno powiedzieć. Obydwa po wlaczeniu są poza zakresem 200mV na mierniku. Musiałbym sprawdzić jak to czasowo wygląda.. Mając końcówkę i pre w klasie A czaa mi nie robi problemu

Tu pisałem o wejściu z DAC na D1. Zasilanie w salasie rośnie do 29 V bardzo szybko. 30 V ustala się w około 15 minut.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

7 minut temu, pataus napisał:

30 V ustala się w około 15 minut.

No i tu jest problem. D1 mógłby być stabilny już dawno, a tak "czeka" na zasilacz. 20mV na wejściu jest po prostu słyszalne. Polecam Ci eksperyment. Zapnij na wejścia woltomierz i zobacz po prostu co tam się dzieje. Porównaj wyniki Salasa z innym zasilaczem.

Zrób drugi eksperyment pozostawiając miernik na wejściu i delikatnie podgrzej radiator. Sam zobaczysz . Wnioski pozostawiam Tobie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

No i tu jest problem. D1 mógłby być stabilny już dawno, a tak "czeka" na zasilacz. 20mV na wejściu jest po prostu słyszalne. Polecam Ci eksperyment. Zapnij na wejścia woltomierz i zobacz po prostu co tam się dzieje. Porównaj wyniki Salasa z innym zasilaczem.
Zrób drugi eksperyment pozostawiając miernik na wejściu i delikatnie podgrzej radiator. Sam zobaczysz . Wnioski pozostawiam Tobie.

Mi to nie przeszkadza. Minimum pół godziny czekam na wzmacniacz. Na wejściu miałem zapięte i tak jak pisałem jest stabilny jak już się nagrzeje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

salas jest audiovoodoo nie do przebicia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pataus]

salas jest audiovoodoo nie do przebicia

Ciekawe. Jakieś argumenty masz?
Wracajac zaś do tematu :1
ktoś ma namiar na przekaźnik lub jakiś zamiennik?
2. Kondensatory 100u mogą być na mniejsze napięcie np 80v?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

17 minut temu, pataus napisał:

Ciekawe. Jakieś argumenty masz

tak ,stosowanie salasa we wszystkich miejscach do których się nie nadajej , tylko dlatego , że taka moda.I kompletny brak zrozumienia jego działania i do czego służy , jakie są jego zalety , a jakie wady i jak go stosować

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Marca 2022 przez artw

[Daniel_68412]

Wie ktoś może ile prądu pobiera d1?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robsonik]

55 minut temu, pataus napisał:

Kondensatory 100u mogą być na mniejsze napięcie np 80v?

Raczej tak bo w dużej wersji są nawet na 63 V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Muzg]

Tak, w układzie nie powinny nigdzie występować napięcia wyższe jak 60V.
