    andrejos1 Kompan

    andrejos1

    Opublikowano
    Opublikowano

    Witam,



    koledzy którzy juz poskładali: proszę napiszcie jak ten układ brzmieniowo ma się do układów Opa BB 637 (taki właśnie osobiście posiadam w swoim DAC`u, a chęć rozwoju nakłania no zrobienie czegoś włąsnego tylko pytanie czy warto i taki układ wniesie coś lepszego w brzmienie)



    z góry dziękuje za wasze wypowiedzi.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    georg Uczeń

    georg

    Opublikowano
    Opublikowano

    koledzy mamy jużłytki teraz pora na następny krok czyli parowane trany sam nigdy tego nie robiłem ale może trzeba by się rozejżeć za takowymi są w TME tylko kto to poparuje ? chyba jednak kogoś znajdziemy

    ale najpierw lista koto chętny na coś takiego wobec czego pozwalam sobie otwożyć listę





    1. georg 8 szt

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    F4 Poszukiwacz

    F4

    Opublikowano
    Opublikowano

    Witam

    będę miał na zbyciu ok 8 kpl rezystorów Beyschlag-Vishay 1W, 1%, 50ppm

    w sumie 26 rezystorów do jednego kpl stereo - cena ok 13-15zl

    mógłbym też do tego dołożyć kpl kondensatorów, tylko że tu każdy chce coś innego

    ale np te Wimy i Silver Mica mógłbym też skompletować.



    Tranzystorki już mam sparowane od Foksika,

    może by się dało z nim załatwić, tak aby też np 8kpl wysłał do mnie, i wtedy wszystko by szłó jedną paczką, więc taniej jeszcze troszkę.



    jeśli jest jakieś zainteresowanie, proszę o stworzenie listy:



    1. (nick) R-1kpl, K-1kpl, T-1kpl (R-rezystory, K-kondensatorki, T-tranzystory)



    Pozdrawiam

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Kurt Współtwórca

    Kurt

    Opublikowano
    Opublikowano

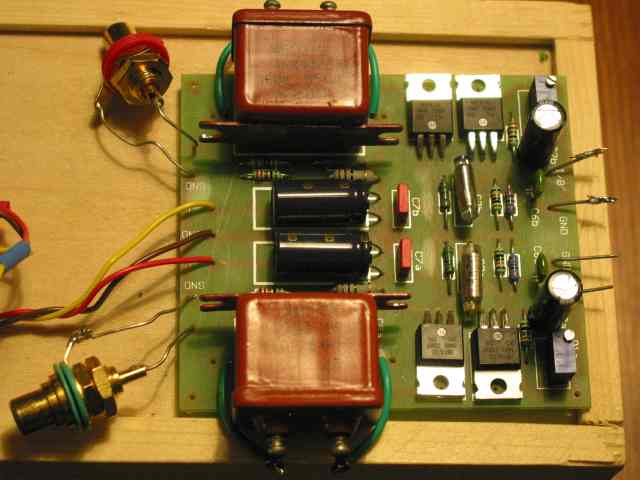

    d1out + psu

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-11982-100009043 1204114362_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Kurt Współtwórca

    Kurt

    Opublikowano
    Opublikowano

    Uwaga na zaznaczone LM317. Soldermaska moze troche zmylic ;)

    Pozatym jest blad na plytce. Zle poprowadzone polaczenia przy P1, C2. Bez ciecia sciezki sie nie obeszlo (zaznaczylem czerwonym ponizej) oraz "bypassy" ze srebrzanki.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    F4 Poszukiwacz

    F4

    Opublikowano
    Opublikowano

    Kurt, dzięki za zwrócenie uwagi na błędy, na pewno BARDZO PRZYDATNE !

    co rezystorów, chyba lepiej dać mocniejsze niż te 0.5W,

    Pozdrawiam

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    F4 Poszukiwacz

    F4

    Opublikowano
    Opublikowano

    Kurt

    a z czym Ci to gra i jak?

    czy próbowałeś "pominąć" ten filtr RC na PCB (chodzi o rezystory R1 i R7) oraz nie bocznikować kondensatorów C1 i C4?

    jakoś tak upatrzyłem, że po tych zmianach może być jeszcze lepiej :-)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    georg Uczeń

    georg

    Opublikowano
    Opublikowano

    georg



    >1. georg 8 szt

    >2. Dominicanos 4 szt.

    >3. stmaniak 8 szt.



    W związku z lepsza ofertą kol. > F4 < i mały zainteresowaniem unieważniam tę listę



    pozdrawiam

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    stmaniak Poszukiwacz

    stmaniak

    Opublikowano
    Opublikowano

    >F4<



    >lista na elementy organizowane przez kolegę F4

    >1. crossover64 R-2kpl

    >2,Georg R-2kpl. T-2kpl.

    >3. stmaniak R-2 kpl. T-2kpl

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    F4 Poszukiwacz

    F4

    Opublikowano
    Opublikowano

    Witam

    KPL rezystorów ma na 8kpl, więcej raczej nie będę zamwiał.

    robię też zamówienie na te trymerki 20K, potrzeba 2szt na jedną PCB, może uda się że będą po 1zł/szt jeśli by było tego właśnie 20szt w zamówieniu

    mam też 10nF/50V MKT Panasonic, potrzeba 4szt na kpl (dwa zasilacz, dwa na wejscie sygnału z DAC) po ok 0.50gr szt

    mam też diody 1N4007 chyba ze 100szt, więc po 0.10gr mogę też dołożyc (potrzeba 4szt do zasilacza)

    oraz SB360 schottky na mostek też 4szt po 0.50zł (ICH NIE TRZEBA, A NAWET NIE NALEŻY BOCZNIKOWAĆ)



    czyli "prawie kpl" :

    rezystory ok 15zł

    trymmery ok 2zł

    rezystory do zasilacza 2zł

    10nF MKT Panasonic 2zł

    1N4007 0.40gr

    schottky 2zł



    razem wychodzi ok 23zł za kpl + jakiś koszt wysyki (pewnie 5-6zł)

    brakuje tylko SilverMica, 100nF i elektrolitów, ale to już chyba każdy sam będzie wybierał.

    czekam na info od Foksika odnośnie parowania tranzystorów, oraz ceny za kpl.

    Pozdrawiam

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    F4 Poszukiwacz

    F4

    Opublikowano
    Opublikowano

    rezystory do zasilacza wliczone w cenę 15zł

    czyli w sumie 21zł + wysyłka



    dostępnych w sumie 8kpl, 6 już w/g listy jest zamówionych, jeszcze 2 osoby/kpl i zamykam listę.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Kurt Współtwórca

    Kurt

    Opublikowano
    Opublikowano

    >F4

    Narazie zrobilem dokladnie jak na schemacie i podlaczylem do TDA1541A. Jak to gra to sie nie wypowiadam bo sluchalem 1 kanalu i to cicho zeby zonka sie nie obudzila ;-)

    W oryginale na wyjsciu jest potek, zamiast R8,R9. To bedzie chyba nastepna modyfikacja. Mozesz mi opisac czemu usuniecie R1,R7 i C1,C4 ma przyniesc zmiany na lepsze ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    McGyver Mentor

    McGyver

    Opublikowano
    Opublikowano

    Foksik, 25 Lut 2008, 14:28



    >Siedem kompletów MOSFETów mam gotowych do wzięcia od ręki. 16zł za komplet 4szt.



    Biorę jeden komplet mimo że NADAL NIE MAM PŁYTEK.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    F4 Poszukiwacz

    F4

    Opublikowano
    Opublikowano

    Co do kpl tranzystorów od Foksika, pozostało 6kpl,

    jak chcecie, to Foksik, wyśle je do mnie, a ja razem z kpl pozostałych elementów będę rozsyłał,

    lub prosto od Foksika do Was, do wyboru.

    Myślę, że ten wyjściowy 220R powinien być lepszej jakości niż Beyschlag, zamówię Dale :-), nie powinno to wpłynąć na cenę, ew będzie dorżej o 1 zł :-)



    Kurt R1i R7 w połączeniu z Kondensatorami C1/C4 tworzą tzw filtr RC, który ma tendencję do "mulenia" (tak się przyjęło na forum)

    przy zastosowaniu stabilizowanego zasilania, wydaje mi się, że nie ma potrzeby stsoswania dodatkowo RC, ale to trzeba sprawdzić.

    oczywiście R1/R7 trzeba zastąpić zworami.

    Bocznikowanie C1 i C4 też ma podobne skutki, przy dobrej jakości kondensatorach (PanasonicFC takimi są) bocznikowanie często nie daje poprawy, a pogorszenie.

    Ale w tym przypadku, to teoria poparta praktyką przy innych układach. ..... :-)

    Pozdrawiam
