Lampowe schematy, problemy, rozwiązania

**Seyv** · 11 Czerwca 2018

Jeśli kupiłeś taniego chińczyka to wąskich gardeł może być wiele. Zasilanie, transformatory głośnikowe, lampy, każda cześć po kolei a nawet obudowa bo jak przyjdzie do upgeadu to może się okazać zwyczajnie za mała.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

timer44 · 11 Czerwca 2018

Lolomanolo, poniżej jedna z moich ulubionych stron. Projekt nieco bardziej hardcorowy niż Twój. Przeczytaj tekst w czerwonej ramce :).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Myślę, że z tych samych względów możesz mieć problem z uzyskaniem konkretnej pomocy na tym forum. Tym bardziej, że potencjalny podpowiadacz ma świadomość, że masz tego "diabła" pod ręką. Bez urazy :)

Co do 1. stopnia - sam bym z chęcią przeczytał jakiś komentarz. WK-WS ... dobrze myślę ? Rzadko spotykane chyba. Pachnie mi tu Jankiem Broskie-m :).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Czerwca 2018 przez timer44

Lolomanolo · 11 Czerwca 2018

Jeśli kupiłeś taniego chińczyka to wąskich gardeł może być wiele. Zasilanie, transformatory głośnikowe, lampy, każda cześć po kolei a nawet obudowa bo jak przyjdzie do upgeadu to może się okazać zwyczajnie za mała.

I wlasnie braku miejsca w srodku obawiam sie najbardziej. W prawdzie przy wyborze wzracalem istotna uwage na wymiary, ale dopoki go nie otworze nie bedzie wiadomo. Trafa sieciowe i glosnikowe sa poza obudowa, ewentualnie zmiescic interstage moze byc problem. Lampy sterujace i mocy sa produkcji psvane seria hifi bodajze, ponoc daje to rade, co do 6sn7 to fakt - trzeba bedzie wrzucic jakies nos'y. Jestem pewien, ze slabosci bedzie wiecej, ale powoli w ramach nauki i zabawy mam zamiar je eliminowac.

Lolomanolo, poniżej jedna z moich ulubionych stron. Projekt nieco bardziej hardcorowy niż Twój. Przeczytaj tekst w czerwonej ramce :).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Myślę, że z tych samych względów możesz mieć problem z uzyskaniem konkretnej pomocy na tym forum. Tym bardziej, że potencjalny podpowiadacz ma świadomość, że masz tego "diabła" pod ręką. Bez urazy :)

Co do 1. stopnia - sam bym z chęcią przeczytał jakiś komentarz. WK-WS ... dobrze myślę ? Rzadko spotykane chyba. Pachnie mi tu Jankiem Broskie-m :).

No offence taken ;). Dzieki na linka, faktycznie duuuzo grubszy kaliber...

Nie tylko pan aikido stosowal/promowal kaskody. Generalnie co mi sie nie zgadza na tym schemacie to brak zasilania puszczonego przez rezystor na siatke gornej lampy. Chyba, ze wszystko jest ok, a ja po prostu za malo soli zjadlem...

Sorry, za brak znakow diakrytycznych, tylko sluzbowy, albo tapatalk pod reka...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

timer44 · 12 Czerwca 2018

Przepraszam za off-a ale od wczoraj nie mogę znaleźć informacji na temat rozsądnej karty do RMAA. Większość informacji z przed 10 lat :). Znajdę coś do przysłowiowej stówy, co umożliwi w miarę rzetelne pomiary THD i całej reszty ? Myślałem o E-MU 404 (ale brak sensownych driverów pod siódemkę), Xonarem DX i Audigy 2 0350.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Lolomanolo · 12 Czerwca 2018

A nie lepiej już kupić za niecałe dwie stówy jakiś chiński oscyloskop na USB z fft?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

timer44 · 13 Czerwca 2018

Kupiłem już Xonara. Przyjdzie, będę mierzył i już do imentu kręcił nosem nad wszystkim co zrobię :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Lolomanolo · 13 Czerwca 2018

Jakiego softu będziesz do tego używał? U mnie za dac robi focusrite Scarlett 2i4, więc też pewnie dobrze by się do tego nadał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Lolomanolo · 18 Czerwca 2018

Otworzyłem amp i schemat ponownie załączony w tym poście się zgadza z drobnymi różnicami co do wartości kilku rezystorów i kondensatorów. Np. Rezystor anodowy R5 w pre ma 51k zamiast 68k Ohm. Czy byłby ktoś w stanie pomóc mi wyliczyć wzmocnienie dla tego stopnia?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

witek64 · 20 Czerwca 2018

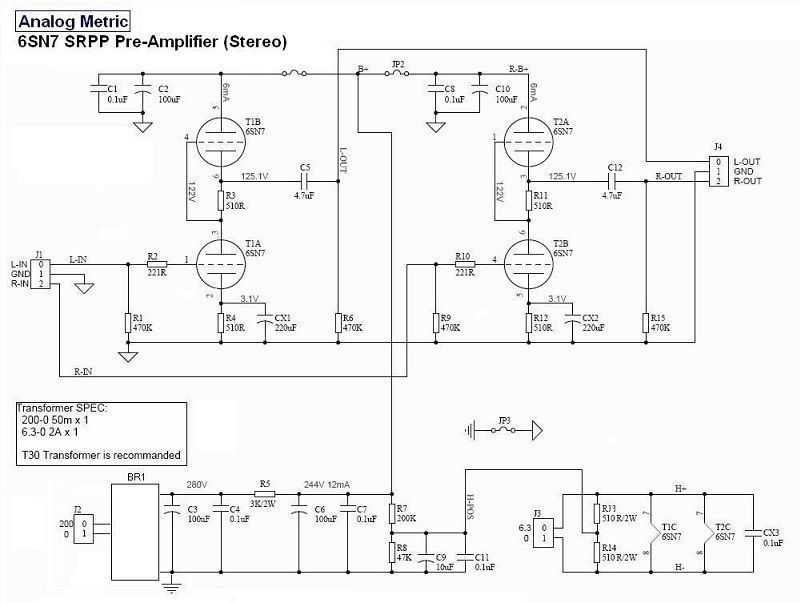

Witam ,

Co sadzicie o połączeniu takich dwóch układów

Gra to teraz na desce połączone tymczasowo jako dwa oddzielne urządzenia ,

potencjometr 50 K przed pre , ten 100 K jak jest odkręcony na max trochę za mocne wzmocnienie

Postanowiłem zrobić obudowę , ale chciałbym żeby działało na desce , lepiej wprowadzać zmiany :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

timer44 · 29 Czerwca 2018

Trafiłem na takiego posta i ostatnie zdanie przyciągnęło moją uwagę. Czy ktoś mógłby skomentować ?

wątek jest tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

'D' i 'A' odnoszą się do schematów zawartych w wątku.

"Wolne" tłumaczenie" z Googla :) :

"Pochodna w punkcie pracy wskazuje na wzajemną przewodność w tym punkcie.

Przeciążenie w "D" ma zmianę 28 mA w prądzie anodowym dla zmiany siatki 6 woltów,

co stanowi wzajemną przewodność 4,6 mA / V.

Przekazywanie większej ilości prądu jak w "A" daje 38mA / 4V2 = 9mA / V

Pierwsza trioda jest ustawiona na 7,6mA, a druga na 12mA.

Brak anulowania harmonicznych w tej konfiguracji"

Przyznam, że już chyba maniakalnie, drążę wciąż temat WK-WA. To wszystko jest "niby proste" ale zagłębiając się w temat, nawet na poziomie amatorskim, wychodzi mnóstwo haczyków.

Ten post zainteresował mnie ponieważ nigdzie indziej nie natknąłem się jeszcze na takie podejście. Co znaczy "brak znoszenia się harmonicznych w tej konfiguracji" ?

Walczę teraz z pomiarami obu stopni, oddzielnie. Interesuje mnie zależność harmonicznych od punktu pracy lampy, w praktyce.

Te zależności w przypadku WA są słabo opisane. Przynajmniej ja do niczego sensownego się nie dokopałem :)

O co chodziło autorowi tego postu i jakie warunki powinny być spełnione, żeby "cancellation of harmonics with this setup" - will be excellent ? :)

Czy chodzi o to, że obie lampy powinny pracować na tej samej prostej pracy, choć w dwóch różnych punktach ?
