6N13S Single Ended - wasze doświadczenia

[uwe300]

Witam!

Buduję wzmacniacz na 2 duotriodach 6n13s SE. Jakie macie doświadczenia z tą konstrukcją? Wg jakich schematow budowaliscie wzmacniacze na tych lampach?

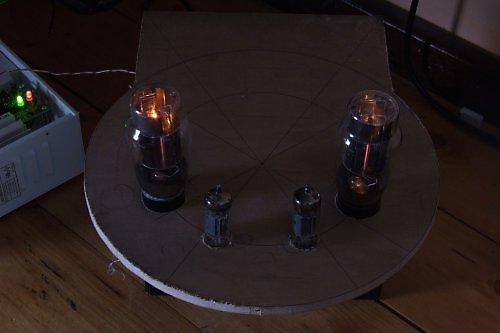

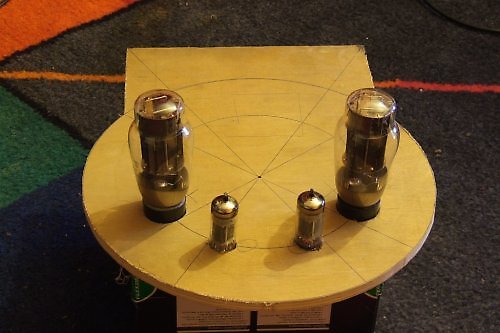

Na zachętę kilka fot...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[uwe300]

Co sądzicie o takim schemacie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[parafka]

na pierwszy rzut oka to dobry schemat

Robiłem coś takiego na ecc88 i el34 w trybie "prawie" triodowym.

Dźwięk przyjemny. Mój nowy LM3886 nie dał lampie rady. No może jest 10x głośniejszy. :)



Miałem problemy z ustawieniem punktu pracy pierwszej lampy.

Wszystko się rozjeżdża jak rezystory nie odpowiednie. Ale idzie ustawić.

Ciekawy jestem jak Ci zagra 6N13S.

Trafo kupisz czy nawiniesz? -ja kupiłem

Mnie ciągnie znowu do lamp a na pewno do SE i klasy A

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wovo]

Kurna Uwe ładne to ... chyba mnie wkręciłeś :> Il taka zabawa kosztuje ?? Ile kosztujątrafa zasilające, głośnikowe i lampy ??

[parafka]

Uwe300:

Czy to Ty robiłeś alepha3 ?

Jestem ciekawy czy aleph3 i ten SE na lampie brzmią podobnie.

[andrzej analogowy]

Te lampy grają bardzo przyjemnie-neutralnie.Wymagają,ze względu na niewielką moc bardzo skutecznych głośników i małego pomieszczenia.Znakomity pomysł na początek aby złapać bakcyla.Uwaga:Praca z maxymalnymi napięciami i prądami skutkuje bardzo szybkim zużyciem lamp.

[PrzemekElektro]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ponoć bardzo dobre trafa - cennik na stronie.

Na tanich ruskich lampach to i tak chyba poniżej 1000 się nie zejdzie :(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

>Uwe

Pokombunuj w sterowaniu z 6N1P WB w pionowym układzie.. warto !

[uwe300]

Witajcie...



Trafa wyjsciowe prawdopodobnie kupie koszt to okolo 160zł/szt, nawijać niebardzo mi sie chce...

Zasilajace to kolo 100zł

6n1p kiedys mialem w pre i bardzo mnie sie podobała, na poczatek odpale to na ecc82 jak w schemacie i od tego zaczne ew modyfikacje moc tego ustrojstwa to kolo 3-6W. PP poki co mnie nie interesuje. Jest to pierwszy projekt lampowy, nastepne beda "diabełki" ale to przyszlosc. Sporo czytalem o trafach glosnikowych i podobno przewijanie traf sieciowych daje niezle rezultaty, problem robi sie z dostepnoscia rdzeni i kupą roboty a za 320zł jest gotowy komplecik:)

Lampy 6n13s kupilem po 15zł/szt na allegro :D

Koszt budowy bedzie o wiele wyzszy niz kupic np na allegro SE na KT88 za 329zł ( tyle co TG )sprawny dzialajacy ale nie ma tej frajdy:)

Jakoś nie widze cen na stronce ogonowskiego...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[PrzemekElektro]

uwe:

Ceny masz w tabelkach obok parametrów. Przy każdym produkcie.



"podobno przewijanie traf sieciowych daje niezle rezultaty"

A czy w trafach głośnikowych nie stosuje się przypadkiem znacznie cieńszych blach?

Poza tym przewinąc to więcej roboty niż z nawijaniem - oprócz nawijania trzeba jeszcze odwinąć stare :)

[senicz]

nic nie pisza o balachach o ich parametrach np. czy pemaloy czy zwykla? jak zwykla to moze byc kiepsko. Dobrym pomyslem jest zastosowanie uzwojenia anty nasyceniowego zasilanegoz osobnego zrodla stalopraowego np. z pentody lub tranzystora to pozwala kompensowac strumien mag od pradu polaryzacji lampy w klasie A i rezygnacje ze szczeliny. Nastepnie ksztalt traf do audio powinien byc inny. Bardziej kiszkowaty czyli wiecej zelaza a mniej miedzi.

[pawcio]

Trafa P. Leszka Ogonowskiego polecam wszystkim w ciemno!

Ja kupiłem na rdzeniu podwójne C (do 300B - prim. 1,25k, sec 0, 4, 8R - 50W)

Kosztowało mnie 290zł o ile dobrze pamiętam.

Wykonanie kapitalne podobnie jak walory soniczne.

pozdrawiam

[senicz]

a jakie parametry materialu rdzenia? bo ten najwazniejsze parametrw trafach audio jest jakos dziwnie przemilczany?

[pawcio]

>senicz

musiałbyś spytać producenta trafa.

mnie to średnio interesuje jeśli ładnie gra

pozdrawiam

[darkul]

Najlepszym materiałem do traf głośnikowych sa specjalne rodzaje wyżarzanych żelazo-krzemowych.

Tylko kilka firm na świecie zna technologię ich wytwarzania.

Permalloy jest świetny ale do zastosowania w transformatorach nisko-prądowych sygnałowych, w trafach wyjściowych mocy się nie nadaje !

Cecha charakterystyczna traf do SE ,dobór odpowiedniej szczeliny , jak jej niema t znaczy że ten kto takie zrobił niema pojęcia o wykonaniu do SE.

[uwe300]

u Lachowskiego zasilające wychodzi tak...





TS120VA PRI:230V SEC:12V(3,5A) + 90V(0,7A) + 220V(40mA) moge zaproponowac w cenach:



w konfiguracji AUDIO- 120,00 PLN netto + 22% VAT

w konfiguracji standardowej - 79,50 PLN netto + 22% VAT



Na stronce ogonowskiego przy kazdym produkcie mam 0 GBP :)

[pawcio]

zapytaj Ogonowskiego via email

[Harry]

Witam

Senicz na temat blach do traf wyjsciowych to chyba najlepiej się spytać na forum triody.

Z checią udziela wyczerpującej odpowiedzi.

Pozdrawiam Romek

[piortek]

uwe300



Gdybys poznal ceny pana Ogonowskiego to podeslij je jesli mozesz(moze byc via PW). Juz dawno temu kupilem 6N13S i moze cos zdzialam wkrotce.

[senicz]

na triodzie? a zrobili juz pierwsza powietrzowke? czyli lampe z zarowki z dodatkowa blaszka ala anoda?

[Harry]

Oj Senicz o to też możesz się spytać.

Pozdrawiam Romek.

[senicz]

przeciez wiesz dobrze ze nie moge. Jak im radzilem aby kurczaka uzywali jako obciazenie dopasowujace mikrofalowke do kabla koncentrycznego sluzacego jako nadajnik rozsiewczy do laczy osiedlowej sieci internetowej to nie chcieli sluchac! to ja mam sie teraz pytac o zarowke?

[bartsx]

poki co mamco robic ale w najbilzszym czasie powstanie cos takiego na wspomnianych lampach..-foto. odpada koszt traf a podobno spisuje sie to calkiem niezle. moze ktos mial juz z tym doczynienie.



ps. UWE co z tym piwkiem na starym nowym miesie ??

sorry za offtop.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ryszard_wpl]

Florian budował amp o nazwie bidaku ... Na tej lampie.



Podobno ma ona straszne rozrzuty parametrów nawet pomiędzy triodami w jednej bańce.

[dudivan]

bartsx, 21 Gru 2006, 17:15



>poki co mamco robic ale w najbilzszym czasie powstanie cos takiego na wspomnianych lampach..-foto.





Tyle 6N13S? Chłopie, nie będziesz miał z czago zapłacić rachunków za prąd (żarzenie).

Chyba wiem skąd Florkowa nazwa - Biedaku! LOL

[bartsx]

to tylko 4 sztuki na kanal.. nic wielkiego. jak aleph albo bardzo skromny ampik na 6C33C--one to lubia pradzik a pokoj grzeja jak dobry piec olejak :)))). 6n13s sie nadaje na OTL ze wzgledu na niska opornosc.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dudivan]

Ale widzisz jaki prąd żarzenia? Masakra! :)

[bartsx]

widze to jako dwa monobloczki. 4 lampy po 6.3 volta ( tolerancja 10 % !!!!! ) wiec dwie lampy w szereg i rownolegle czyli okolo 12 v na 5 A --zwykle trafko od halogenow domowych na 100 w . calosc w sumie z 250w na kanal--ale jak to sie sie swieci... palce lizac... i na ogrzewaniu zaoszczedzisz :)))

[Dzikoosek]

Nie jest tak źle. Przy 8 lampach stereo rzeczywiście na żażenie wychodzi 20A, ale przy małym napięciu 6,3V. Do tego dochodzi 8x80mA na zawilanie anodowe. Podsumowując trafo 200VA spokojnie wystarczy

[bartsx]

dla porownania diabelek potrzebuje przy 6.3 v 6.6 A-- przy OTL to mozna zaczac sie martwic np. 8 na kanal :)) japonce to uwielbiaja
