Pre gramofonowy Actidamp MkII

NE5532

Przez NE5532 ,
w DIY

Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    NE5532 Poszukiwacz

    NE5532

    Opublikowano
    Opublikowano

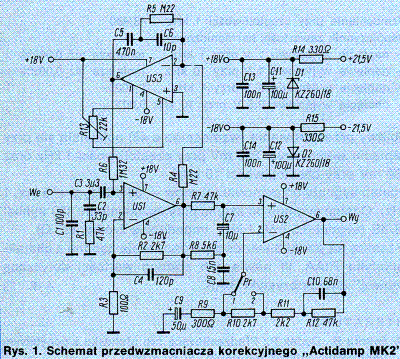

    Znany układ autorstwa Pavla Dudka i Bohumila Sykory, na którym bazują tanie Pro-Jecty, Vincenty etc. Obrazki pochodzą z Radioelektronika 10/1991. Zamieszczony tam opis niewiele wnosi nowego. Scalaki sygnałowe to NE5534 ale mogą być też inne typy pojedynczych wzmaków, natomiast serwo to LF356 - stosowanie innego typu wymaga sprawdzenia czy regulacja offsetu będzie się odbywała z tej samej szyny zasilającej co w oryginale.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-8831-100001165 1170307673_thumb.gif

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    NE5532 Poszukiwacz

    NE5532

    Opublikowano
    • Autor
    Opublikowano

    Zasilanie można uprościć, bez oporników i diod zenera dać od razu stabilizowane +/-18 V. Przełącznik zmienia wzmocnienie 48/ 480 razy. Parametry szumowe i odstęp od przesterowania są na bardzo przyzwoitym poziomie.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 2 lata później...
    nata

    nata

    Opublikowano
    Opublikowano

    >witam

    >Chciałbym prosić szanownych forumowiczów o pomoc w wyborze układu, który będzie pełnił rolę pre

    >gramofonowego.

    >

    >pozdrawiam

    >mae



    a do jakiej wkładki?



    MM MC?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    darkul Entuzjasta

    darkul

    Opublikowano
    Opublikowano

    >NE5532



    A może by tak i coś dostawić względem n.p.MC?



    P.S.

    >NE5532



    Pa czemu nie NE5534 , wszak dryfty mażna skorygować, a ?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    NE5532 Poszukiwacz

    NE5532

    Opublikowano
    • Autor
    Opublikowano

    >darkul

    Ano wszystko można zrobić w tym temacie. Actidamp MkII to konstrukcja w pełni zoptymalizowana i już nie warto dalej drążyć tematu. Jednak, jeśli kogoś interesuje temat wejść MC, to proponuję konfigurację dwustopniową i zależnie od preferencji brzmieniowych dobrać scalaki i sposób zaimplementowania RIAA. Najbardziej dynamiczna jest wersja aktywna w konfiguracji nieodwracającej (tzn. z wyjścia do ujemnego wejścia WO), można dodać opornik w celu uzyskania 4 stałej czasowej Neumanna. Jeśli zależy nam na dźwięku pozycyjnym, defensywnym z tzw, dużą dozą kultury i powietrza to trzeba zrobić pasywną RIAA, tyle że trzeba wycisnąć w sumie 80-100 dB wzmocnienia ze wzmacniaczy operacyjnych. Co do scalaków do MC wybór jest raczej skromny LT1028, INA103, AD797, ewentualnie ich zamienniki. W przypadku MC można spokojnie wywalić układ tłumienia aktywnego i wsadzić jakich dobry materiałowo, nie szumiący opornik wejściowy np. 10 omów i wtedy układ zbudowany nawet w pająku przy zasilaniu bateryjnymi nie będzie specjalnie brumił, sam to kiedyś sprawdziłem - LT1037 i 10 omów + pasywna RIAA + OPA134 z wkładką MC15 Super MkII Ortofona.

    Co do NE5534 - też można spróbować tyle, że trzeba wiedzieć jak to zrobić, zresztą co będę ci mówił Darkul, sam wiesz... Ważny jest tylko ten pieprzony opornik na wejściu, bo przy 10 omach układ pracuje praktycznie przy zwartym wejściu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Rambo Kompan

    Rambo

    Opublikowano
    Opublikowano

    NE5532 - mówisz, że konstrukcja w pełni zoptymalizowana ... a zasilanie. Może warto wstawić nowoczesny rozbudowany zasilacz. Kwestia czy ze sprzężeniem zwrotnym czy też bez. Ostatni mój eksperyment pokazał, że ten pierwszy wariant lepiej mi wyszedł.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    "Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

    wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Rambo Kompan

    Rambo

    Opublikowano
    Opublikowano

    pokręcone jest też srevo i układy scalone to jednak z ubieglego wieku zupełnie niedograne pod względem zakłóceń

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    "Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

    wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

    Odnośnik do komentarza
    Udostępnij na innych stronach
    ex-sto??ek Rekrut

    ex-sto??ek

    Opublikowano
    Opublikowano

    Pamiętam ten układ - to pierwszy który po modifikacjach (pasywn eq, stała Neumana )inne zasilanie robiłem - grał fantastycznie !!

    Niestety ( lub stety ) optymalizowany był do wkładek MM.

    Do MC polecam j-fety w konfiguracji szeregowej - b. analogowy dżwięk ( do "jasnych" wkładek jak znalazł ).

    A co do actidampów to były jeszzce MkIII ( na tranzystorach, pasywne eq +DC Servo) i MkIV ( jak wyżej ale na WO; sprzedawany też jako Clearaudio jakiś tam za chyba 1000 Euro. Nota bene inż Sikora zdaje się jeszcze pracuje dla Clearaudio.

    Polecam też cykl artykułów autorstwa Sikory i Dudka n/t preampów riaa w czeskim Amaterskim Radio - kopalnia wiadomości, naprawdę.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Rambo Kompan

    Rambo

    Opublikowano
    Opublikowano

    no ale Pnie ex-stożek jako fachowiec musisz zwrócić uwagę na to serwo....

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    "Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

    wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Rambo Kompan

    Rambo

    Opublikowano
    Opublikowano

    Ps. ma ktoś namiary na to czeskie radio (chodzi głównie o numer , bo w necie jak kojarzę są gdzieś ukryte wersje elektroniczne)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    "Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

    wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

    Odnośnik do komentarza
    Udostępnij na innych stronach
    ahaja Kompan

    ahaja

    Opublikowano
    Opublikowano

    ....

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-1494-100006972 1231837397_thumb.gif

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

    Odnośnik do komentarza
    Udostępnij na innych stronach
    ex-sto??ek Rekrut

    ex-sto??ek

    Opublikowano
    Opublikowano

    >>rambo

    Rambo, 13 Sty 2009, 09:48



    >no ale Pnie ex-stożek jako fachowiec musisz zwrócić uwagę na to serwo....



    To jest układ aktywnego tłumienia, w tych artykułach, o których pisałem wszystko jest ładnie rozrysowane i policzone.

    Układ ma naprawdę dobre parametry przy użyciu "normalnych" elementów i oto chodzi.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ex-sto??ek Rekrut

    ex-sto??ek

    Opublikowano
    Opublikowano

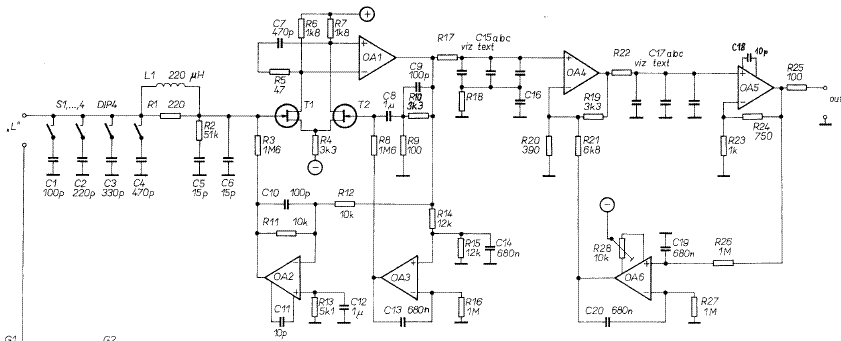

    >> ahaja wkleiła schemat actidampa mkIV, jego płytka drukowana jest naprawdę duża ale pomimo tego nawet "posklejanie" go na właśnie tej pcb również daje pozytywne rezultaty, choć oczywoście ja bym ją trochę inaczej zaprojektował.

    Postaram wkleić jej obraz i również modelu mkIII, muszę tylko znaleźć te pdf-y.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Rambo Kompan

    Rambo

    Opublikowano
    Opublikowano

    ex-stożek - prosim piknie.



    ahaja - ty to masz bogate archiwum :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    "Jakkolwiek będzie - będzie inaczej, aniżeli sobie wyobrażamy - ponieważ między Dobrem a Złem znajdujemy się w życiu i w świecie

    wielowymiarowym,w którym dokumentnie pomieszane jest Przypadkowe z Nieuchronnym."(S. Lem 1999)

    Odnośnik do komentarza
    Udostępnij na innych stronach
    ahaja Kompan

    ahaja

    Opublikowano
    Opublikowano

    Mam pdf do tego projektu...ale nie wiem gdzie i jak można to powiesić.



    >Rambo

    Tak to jest jak masz 'palmę' na jakimś punkcie ... to i masz archiwum. :-)

    K

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    PUNKS NOT DEAD ' ... analogowo w cyfrowym świecie ... '

    Odnośnik do komentarza
    Udostępnij na innych stronach
    Luiis Kompan

    Luiis

    Opublikowano
    Opublikowano

    Rambo, ahaya,



    przepraszam za offtopa, ale nie mogłem się powstrzymać,



    .. koledzy chyba mylą pojęcia, "archiwum" to jest wtedy jak COŚ mamy i dokładnie wiemy gdzie TO jest. - Idziesz, wyciągasz i masz, natomiast jak wiesz że COŚ masz ale nie wiesz gdzie, to się nazywa inaczej: "bałagan"

    Swego czasu też myślałem że mam jakieś archiwum, do czasu aż zauważyłem, że to bałagan, i że tylko się powiększa.. :-D



    Mam nadzieję ze nie weźmiecie tego co napisałem zbyt serio ;-))

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ex-sto??ek Rekrut

    ex-sto??ek

    Opublikowano
    Opublikowano

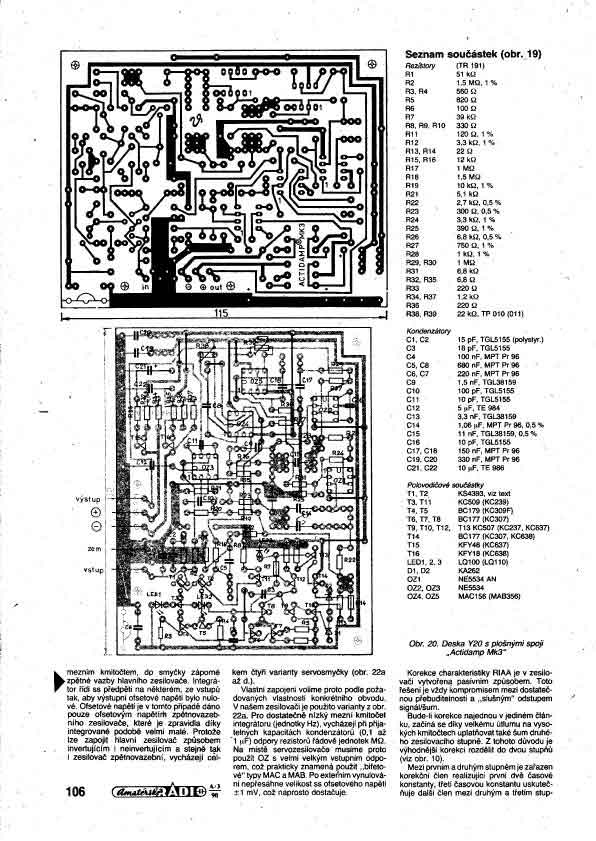

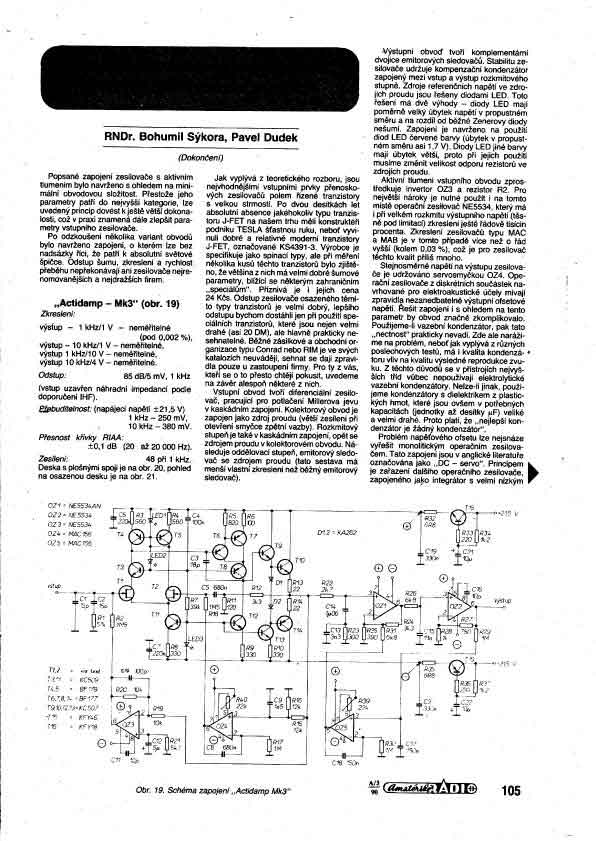

    Oto jpegi z pedeefów. Pierwsze to MKII a drugi to pcb do MkIV

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-6543-100006965 1231848530_thumb.jpg

    post-6543-100006966 1231848530_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ex-sto??ek Rekrut

    ex-sto??ek

    Opublikowano
    Opublikowano

    Coś nie widac tym obrazków, spróbuuje jeszcze raz :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-6543-100006929 1231882308_thumb.jpg

    post-6543-100006930 1231882308_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    dudu Uczeń

    dudu

    Opublikowano
    Opublikowano

    Actidamp IV

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    pozdrawiam

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 1 rok później...
    witek0987 Współtwórca

    witek0987

    Opublikowano
    Opublikowano

    ACTIDAMP MkIV złożony

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) (nie mój).

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    padamiecki Uczeń

    padamiecki

    Opublikowano
    Opublikowano
    Actidamp IV

    To było moje marzenie, kiedy zobaczyłem schemat w RE.

    Jeśli będzie płytka z gwiaździstą masą i wypełnieniem gnd miedzią

    piszę się na 200%

    P

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bendix101 Poszukiwacz

    bendix101

    Opublikowano
    Opublikowano

    To było moje marzenie, kiedy zobaczyłem schemat w RE.

    Jeśli będzie płytka z gwiaździstą masą i wypełnieniem gnd miedzią

    piszę się na 200%

    P



    Ja też wezmę 3 sztuki takiej płytki :-)

    prototyp mam juz od dawna.



    Pozdrawiam

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Zarchiwizowany

    Ten temat przebywa obecnie w archiwum. Dodawanie nowych odpowiedzi zostało zablokowane.


    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
