Trafo potrzebna pomoc..

[cypher]

Witam,

Mam mały problem nie wiem jak określić moc istniejącego trafa w końcówce mocy.

Chciałbym go wymienić na toroid ale prócz zmierzenia napięć na odczepach, informacji o mocy końcówki nie mam żadnych informacji..

Czy istnieje jakiś sposób aby to sprawdzić lub obliczyć ??

I drugie pytanie końcówka jest symetryczna (prócz zasilania) czy myślicie że warto pochylić się nad problemem i podczas wymiany trafa rozdzielić zasilanie i zrobić je symetryczne??



Pozdrawiam,

Artur

[awi]

A po kiego grzyba chcesz wymieniać na toroid?

Poczytaj na DIYAudio porównania transformatorów o różnej konstrukcji.

Ja nie widzę sensu grzebania, no chyba że trafo się zepsuło.



Co do konstrukcji dual-mono - to gra jest warta świeczki o ile możesz sobie pozwolić na dwa zasilacze w tym pudle. Nie wiem ile masz tam miejsca.

Jednaj przeróbka jest z tych grubych, więc się zastanów czy warto.



Pozdrawiam

Arek

[cypher]

Hej,

Dlaczego wymieniać ??

Bo oryginał zaczął buczeć bardzo cichutko ale buczy..

W między czasie poczytałem archiwum na temat buczących traf i będę próbował zalać go żywicą ...



Mimo wszystko podtrzymuję temat jak określić moc trafa ..



Pozdrawiam,

Artur

[muda44]

cypher

Z tyłu na obudowie powinien być podany max pobór z sieci. Albo w watach , albo podają prąd. I to jest w przyblizeniu moc trafa. A jak będziesz już wymieniał to upchnij najwieksze jakie tam wejdzie. Tutaj możesz sobie porównać wielkości w stosunku do mocy i stwierdzic co Tobie wejdzie :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cypher]

Hej,

muda44



Dzięki za podpowiedź, nie wiem czemu nie wpadłem na to wcześniej, grzebałem wewnątrz wzmaka i w necie zamiast popatrzeć na obudowę ..

Jeszcze raz wielkie dzięki ..;-))

Pozdrawiam,

Artur

[BBodek]

Możesz też zmierzyć przekrój rdzenia transformatora, tzn. kolumny środkowej i policzyć z tego moc.

[cypher]

Hej,

Dziękuję za sugestie, analizując temat oraz przeglądając net w poszukiwaniu pomysłów na prawidłowy upgrade zasilania doszedłem do wniosku że poruszam się w dość skomplikowanym temacie ..



W związku z tym poszukuję osoby która (najlepiej w 3city lub okolicach) która podjęła by się zaprojektowania upgradu zasilania oraz rozwiązania zabezpieczeń głośników w NAD 2200.

Oczywiście odpłatnie..!!!



W grę wchodzi zaprojektowanie lub przerobienie istniejącego układu zasilania



Szczegóły na priv..;-)



Pozdrawiam,

Artur

[sernikus]

hhhmmm , w sumie to nie masz 100% gwarancji , że toroid NIE będzie również buczał..... :(

ja bym jeszcze popróbował dać jakieś podkładki gumowe pod trafo ... no i sprawdziłbym bias - może sie za bardzo "w górę" rozjechał - i stąd to buczenie na jałowym biegu ..... poogladaj jeszcze to trafo - może da się jakoś rdzeń "uściślić" .......

[cypher]

Hej,

Widzisz buczenie trafa to sprawa wtórna i nie najważniejsza ..;-))

Problem jest w tym że stopień zasilania jest skonstruowany jako wysoko prądowy ~100 V, kondy filtrujące są na 10 00 uF/ 120 V , i sa nie do dostania musiałem wsadzić 100V przy rzeczywistym napięciu które oscyluje w okolicach 96 V takie rozwiązanie jest na granicy bezpieczeństwa, dodatkowo mam problemy z przekaźnikami obwodu głośników.

Które też powoli odmawiają współpracy wszystko jest umieszczone na jednej płytce i nie do dostania i w Polsce i na zachodzie.

Tak więc ten mod jest raczej koniecznością przy okazji może poprawię trochę brzmienie ..;-)))



Pozdrawiam,

Artur

[sernikus]

aaaa ... to ty nie "mod" chcesz robić a wręcz nowy (inny) wzmacniacz.... o ile dobrze rozumiem chcesz aby ktoś zrobił Ci zasilanie na NIŻSZE napięcie ? to raczej mało możliwe bez "przeprojektowania" układu wzmacniacza... wzmak był konstruowany pod takie a nie inne napięcie zasilania.... a zresztą - obniżenie napięcia o te 10 V nie powinno być większym problemem .... trochę mniej mocy będzie i tyle. A co do układu zabezpieczeń (przekaźniki o których wspomniałeś) - trzeba by sprawdzić wszystkie kondensatory w układzie "protect" - przeważnie to one są żródłem problemów w tych obwodach .

[cypher]

Hej,

Dokładnie, niższe napięcie na trafie o 10 - 15 V rozwiąże problem nie wiem czy nie wygeneruje nowych ale na pewno zapewni bezpieczeństwo kondziołkom ..

Co do zabezpieczeń głośników to już nie jest tak łatwo .;-)).

Uszkodzenie przekaźników jest mechaniczne (mają ze 20 lat .;-)), czyściłem styki przylutowałem je itd. Pomogło ale znowu zaczynają się pojawiać pojedyncze trzaski w prawym kanale (objaw znany z przed operacji).

Przekaźniki są nietypowe i są montowane na płytce wraz z zasilaniem. Można by pokombinować z zrobieniem przejściówki itd. ale jest to kombinowanie ;;-)) na dodatek znowu mamy do czynienia z podwyższonym napięciem a to komplikuje dostęp do części ...

Tak więc znowu pozostaje wykonanie innego układu zabezpieczeń opartego na dostępnych sprawdzonych częściach ..;-))

Dźwięk z tej końcówki bardzo dobry i nie podejrzewam żebym był w stanie kupić jakiś sprzęt w cenie do 2 tys który zagra równie dobrze więc dołożenie 5-7 stówek na przerobienie zasilania wydaje się być rozsądną inwestycją ..;-))

Art.

[cypher]

Hej,

I co nikt nie ma ochoty pokombinować nad rozwiązaniem problemu..???

Rozszerzam w takim razie zasięg ...;-)

Dysponuję schematem..;-)



Pytanie dodatkowe:

Trafo ma trzy odczepy 27,5/46/71 V głównym celem wymiany trafa jest obniżenie napięcia na kondensatorach filtrujących które aktualnie ma 95,5V oryginalnie kondy są na 120 V (praktycznie nie do dostania).

Chciałbym stosować bezpiecznie 100 V tak więc zmniejszając napięcie o ok 10 V na doczepie 71V powinienem zabezpieczyć układ...



Jak wpłynie to na dźwięk, czy w ogóle wpłynie taka zmiana oprócz zmiany mocy..

Panowie co sądzicie ??

Jak policzyć trafo jaki prąd powinien być na doczepach wtórnego ..



Czekam na sugestię lub pomoc..



POzdrawiam,

Artur

[bodo_z]

Wartość napięcia podawana na kondach zawsze jest niższa niż napięcie przebicia uszkadzające kondy o jakieś 20% chyba że to jakiś shit z chin. Co do przekażnika to fotkę zamieść bo napewno ma jakiś odpowiednik produkowany i dzisiaj.

[cypher]

Hej,

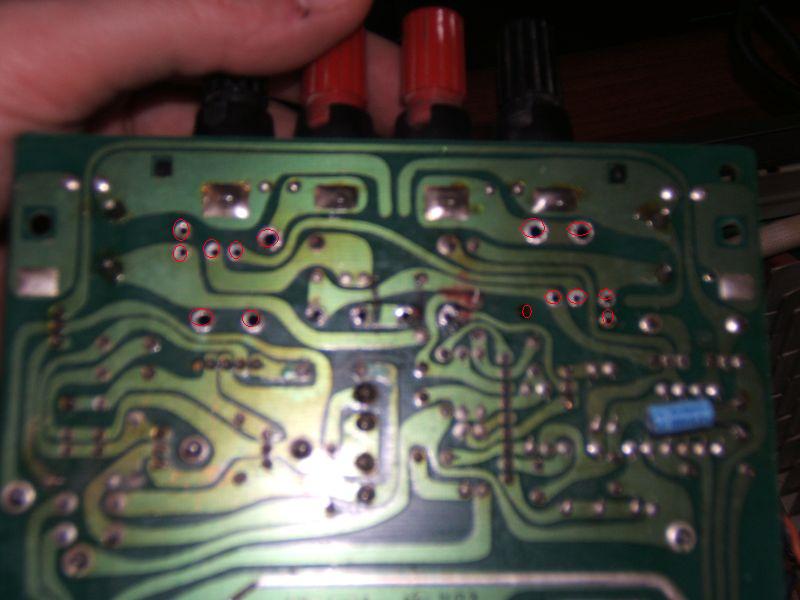

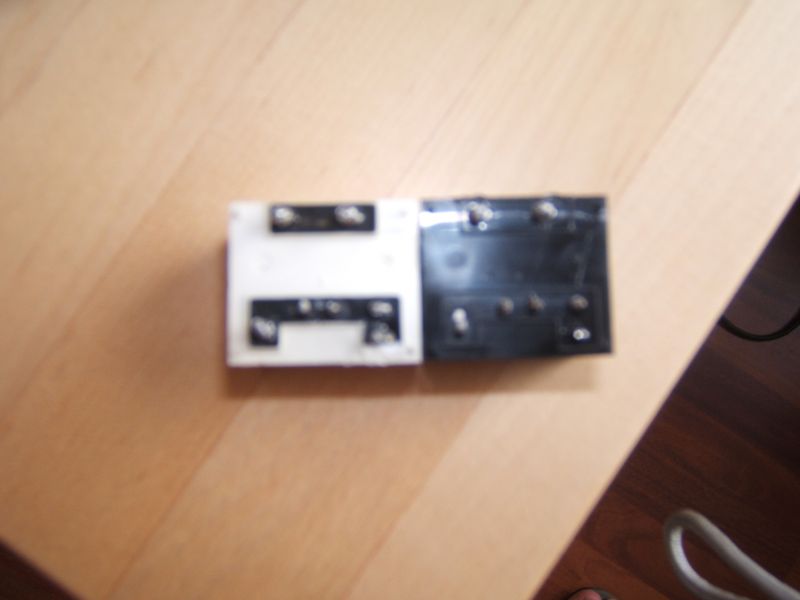

W załączniku forty przekaźników oraz sposobu mocowania..

Artur

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

CYPHER

[bodo_z]

zapomniałem typ przekaźnika podać FRA12-WD, FRA24-WD

[cypher]

Hej,

Bodo, bardzo dziękuję za link, wygląda na to że jednak uda się kupić stycznik, co prawda nie pomierzyłem jeszcze oryginału ale ten który podesłałeś wygląda na identyczny ..

Pozdrawiam,

Artur

[cypher]

Witam,

Wracam do tematu aby Ci którzy walczą z przekaźnikami w starych NAD-ach mieli łatwiej..;-))

Otóż przekaźniki które zaproponował bodo_z jak najbardziej pasują. Należy wybrać model FRA24-WD cena za dwie sztuki ok 30 PLN wraz z kosztami przesyłki kurierem.

Co prawda należy minimalnie "podwiercić" otworki pod dwie nóżki ale jest to raczej kosmetyka...

Przekaźiki wymienione i jeśli ufać nocie katalogowej mam przed sobą 10x10 do 6 cykli włączania i wyłączania wzmaka .;-))



Pozdrawiam,

I życzę wszystkim powodzenia w restaurowaniu zabytków .;-)))



PS. Bodo wielkie dzięki za podpowiedz .;-))))



Pozdrawiam,

Artur

[sq8ju]

Od dłuższego czasu miałem problem z przekaźnikami w Denonie PMA-320. Używam go do komputera, więc nie przejmowałem sie tym zbytnio, lecz ostatnio szlag mnie zaczął trafiać. Prawdopodobnie styki zaśniedziały i przy niższych poziomach głośności przerywało. Wylutowałem je, pod styki zapiąłem dwa halogeny 50W 12W wyszło ponad 8A, kilka razy poprzełączałem i hulają jak nowe.

[cypher]

Witam,

Okazało się że styczniki się grzeją bodo_z podpowiedział mi że być może jest to kwestia zbyt dużego napięcia na cewce w styczniku..

Jednak mam małą zagwozdkę nie wiem na których pinach zmierzyć to napięcie..

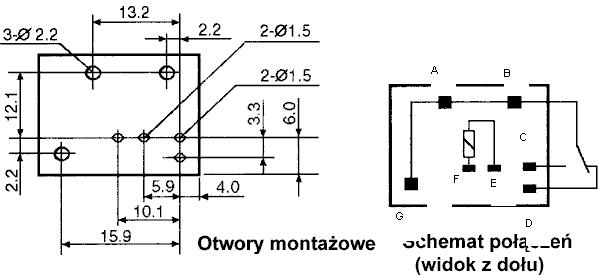

W załączniku rysunek z noty katalogowej..

Czy jakaś dobra dusza mogła by wskazać które to piny są od cewki ???



Dodatkowe informacje:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Dziękuję bardzo za pomoc..

Pozdrawiam,

Artur

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bodo_z]

Pumkty F i E

[cypher]

Hej,

18,5 V , znaczy się że wszystko jest ok .!!



Dzięki bodo..;-))



Artur
