7 godzin temu, Elberoth napisał:

Nawet sobie nie wyobrażacie, ile rzeczy pożyczyłem ludziom z forum i nigdy nie odzyskałem ...

Żony, szczoteczki i sprzętu audio się nie pożycza. Swoją drogą fajnych masz znajomych skoro nie oddają : /


Edited by S0nic
  • Like 1
Link to post
Share on other sites
  • 2 weeks later...

Testował ktoś z Was najnowszą kartę USB Jcat XE ? Marcin z Jcat właśnie mi przysłał.


Nowa karta wyróżnia się zastosowaniem doskonałych regulatorów napięcia LT3045 dla chipsetu i oscylatora. To chyba najlepsze obecnie dostępne regulatory na rynku - takie same widziałem w topowym clocku Muteca 10M.

Oprócz tego, oscylator Crysteka - swoją drogą już bardzo dobry w poprzedniej wersji USB Femto - zastąpiono oscylatorem SiTime Emerald. Ten wybór trochę dziwi - to oscylator zaprojektowany pod kątem precyzji długookresowej (a nie potrzebnej stabilności krótkookresowej*) oraz odporności na wibracje. Jedna i druga rzecz ma raczej niewielkie znaczenie w audio. Z całą pewnością, jest to jednak oscylator bardzo drogi - kosztuje ok $120 w zakupie vs $20 za Crysteka. Inwestycja w jakość komponentów jest więc ewidentna, pytanie jakie ma to przełożenie na dźwięk.



* precyzja długookresowa vs stabilność krótkookresowa: w audio liczy się to, aby poszczególne próbki były taktowane w idealnie równych odstępach czasu, a nie to, czy zegar będzie się spieszył lub późnił o sekundę na 1h czy sekundę na 10 lat. Jeżeli będzie się spieszył o 1s na 1h, to po prostu płyta się skończy o 1s szybciej, co jest oczywiście bez znaczenia. Wszystkie te wyścigi na PPB - mój oscylator ma precyzję 25 PPB, a mój 5 PPB są więc o kant dupy rozbić. Liczy się tylko i wyłącznie stabilność krótkookresowa wyrażana wielkością szumu fazowego w dBc/Hz. Dobry oscylator to taki, który przy 1Hz ma -110dBc/Hz lub więcej (najlepsze mają -122dBc/Hz). W tym kontekście dziwi zarówno podkreślanie w reklamie niskich wartości PPB zastosowanego oscylatora, jak również wybór tego a nie innego komponentu -  w nocie katalogowej producent nawet nie podaje wartości szumu fazowego, a zatem domniemuję, że nie były istotne przy projektowaniu tego układu.







  • Like 1

"Don't trust opinion on forums.... every time I bought something based on online opinion and without listening in advance, it ended up being a big disappointment."

Link to post
Share on other sites
20 godzin temu, Elberoth napisał:

oraz odporności na wibracje. Jedna i druga rzecz ma raczej niewielkie znaczenie w audio.

Chyba nie do końca. Wibracje maja duże znaczenie, włacznie z torem cyfrowym. “Stara” karta jest wrażliwa na jakość zasilania. Nowej niestety nie miałem.

Link to post
Share on other sites

Chodzi mi bardziej o to, że ilość wibracji w stosunku do innych zastosowań przemysłowych, w której takie oscylatory znajdują zastosowanie, jest bliska zeru.

Design brief dla tego oscylatora zawiera m.in:

- miniaturyzację
- stabilność DŁUGOTERMINOWĄ
- regulację napięcia na pokładzie (upraszcza aplikację)
- odporność na wibrację
- odporność na zakłócenia EMI

Nic, może poza zakłóceniami EMI, nie sugeruje aby był to szczególnie przydatny oscylator do zastosowań audio. W nocie katalogowej nie ma nawet podanego takiego parametru jak szum fazowy, co wskazuje, że nie był uważany jako istotny podczas jego produkowania.

Można, za podobne a nawet większe pieniądze, kupić oscylator OXCO którego jedynym celem konstrukcyjnym był ultra-niski szum fazowy. I nic więcej. Ani niski pobór prądu, ani miniaturyzacja, ani odporność na wibracje.


**************

Ale najpierw może o zasilaczu Optimo 3 Duo. Niestety mam ograniczone możliwości porównawcze. Problemem jest fakt, że ta karta bierze bardzo dużo prądu. Nie wiem ile dokładnie, ale na moje oko jest to ok 1.5-2A. Z tego względu, nie udało mi się uruchomić tej karty ani na zasilaczu bateryjnym Jcat/Bakoon BP-02,ani na UpTone LPS1.2, ani nawet ze zwykłego Molexa wewnątrz obudowy komputera, który bierze prad z liniowego zasilacza ATX Terdak). Jedynym zasilaczem z którego mi działa, jest właśnie zasilacz Jcat Optimo 3 Duo. Może wieczorem porównam go do mojego UpTone JS-2. Ten ma 5 czy 7A wydajności.

Udało mi się natomiast dokonać porównań na karcie Jcat Femto USB - ta karta bierze znacznie mniej prądu i działa ze wszystkim co mam. Tu odniosłem wrażenie, że UpTone LPS1.2 gra jednak ciut lepiej niż Optimo Duo (ma te same regulatory 3045, ale dodatkowo zasilanie z super kondensatorów i izolację galwaniczną).

Zalety Optimo 3 Duo:

- aż 3A wydajności prądowej
- brzmieniowo w moim systemie second best za UpTone LPS1.2
- nie grzeje się (co wróży lata bezawaryjnej pracy).
- dwa niezależne wyjścia - można podłączyć równolegle np. karty Net XE oraz USB XE.

Wady:
- UpTone LPS1.2 jednak minimalnie lepsze na tej karcie Femto USB
- napięcie wyjściowe ustawiane fabrycznie (brak możliwości wyboru)


Zalety UpTone LPS1.2:
- najlepszy dźwięk na karcie Femto USB (karty USB XE nie dało się odpalić)
- regulowane napięcie wyjściowe

Wady:

- tylko ok 1A wydajności prądowej
- przy urządzeniach o większym poborze prądu strasznie się grzeje (większym, czyli podejrzewam tak w granicach 0.7-1A).
- wymaga zewnętrznego zasilacza (LPS1.2 to tak naprawdę regulator napięcia, a nie kompletny zasilacz).

Ogólnie Optimo 3 Duo wywarł na mnie bardzo pozytywne wrażenie.

Wieczorem porównam jeszcze do mojego Teddy Pardo - chyba gdzieś mam sztukę na 5V.

  • Like 1

"Don't trust opinion on forums.... every time I bought something based on online opinion and without listening in advance, it ended up being a big disappointment."

Link to post
Share on other sites

Tak napisałem:

Zalety Optimo 3 Duo:

- aż 3A wydajności prądowej

Oczywiście 3A dla każdego z dwóch wyjść.





Edited by Elberoth

"Don't trust opinion on forums.... every time I bought something based on online opinion and without listening in advance, it ended up being a big disappointment."

Link to post
Share on other sites

Działa na Teddy Pardo. Ale ten, podobnie jak firmowy zasilacz Optimo 3 Duo, ma 3A/5V. Moim zdaniem, wystarczyłoby jakieś 1.5A, ale to i tak bardzo dużo jak na zwykłą kartę. Pozostałe które mam - UpTone LPS1.2 oraz Jcat/Bakoon BP02 - mają tylko ok 1A i z tymi nie chodzi.

"Don't trust opinion on forums.... every time I bought something based on online opinion and without listening in advance, it ended up being a big disappointment."

Link to post
Share on other sites
W dniu 16.03.2021 o 01:01, Elberoth napisał:

Testował ktoś z Was najnowszą kartę USB Jcat XE ?

Jak porównanie? Czy masz już jakieś spostrzeżenia?

U mnie starsza karta w jednym serwerze robiła super robotę, a w drugim ( bardziej wypasionym i z płytą na kompletnie innych komponentach ) już nie było takiej różnicy, ale też różnica w cenie płyty i procesorów, dużo wyższa od starszej płyty nawet z kartami Jcat'a.

Link to post
Share on other sites
  • 3 weeks later...
W dniu 16.03.2021 o 01:01, Elberoth napisał:

Testował ktoś z Was najnowszą kartę USB Jcat XE ? Marcin z Jcat właśnie mi przysłał.

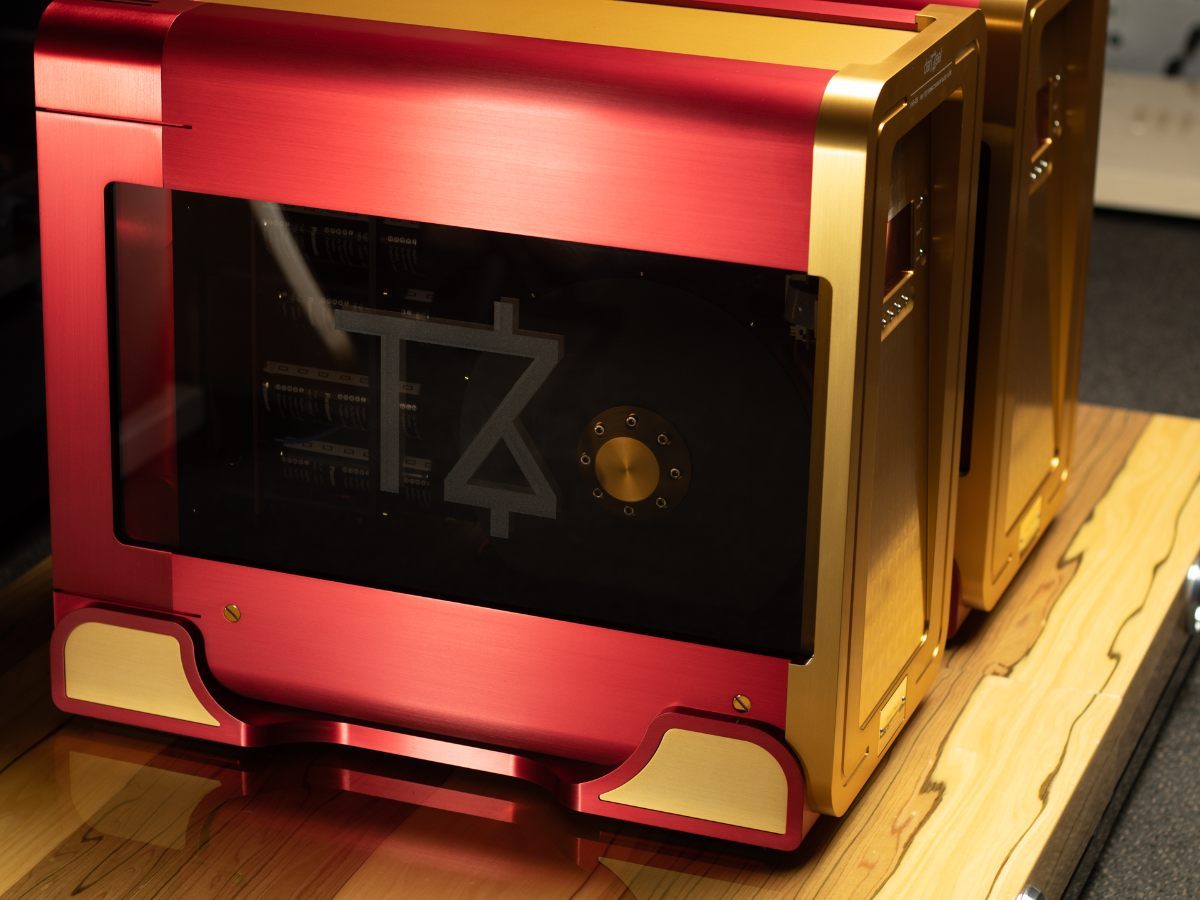

Panie Elberoth Twój zestaw godzien jest współpracować z Taiko Audio SGM Extreme. Wymiana kart USB wydaje się być za słabym ruchem. Nie mam nic przeciwko kartom Jcat, wprost przeciwnie. Wydaje mi się że CAPS v4 jest nieadekwatny do reszty toru. Może pan już się zainteresował Extreme, może Pan słyszał/testował?

Sam używam kart Matrix Element H też z Crystek CCHD-575, ale nie traciłem czasu na porównania. Jedne są nieznacznie lepsze od innych i nic więcej. Wiadomo karta USB jest tylko jednym z dziesiątek elementów układanki jakim jest server audio i sama w sobie nie dźwignie komputera do poważnego poziomu.

Edited by kolczas
