Klasa AA - analiza układu i korzyści

Molibden · 27 Kwietnia 2007

Poniżej przedstawiam kawałek schamatu z CDP Technicsa. Ten powtarzający się w różnych miejscach schematu fragment jest podpisany jako class AA (konwersja I/V oraz S&H, to jest akurat wzmacniacz słuchawkowy).

To jest jakaś ich odmiana klasy A?

Ten drugi wzmacniacz operacyjny pracuje ze zmiennym wzmocnieneim zależnym od obciążenia wyjścia układu jako "dopalacz" do pierwszego. Rezytory R873 (12k) i R875 (100k) to NFB dla pierwszego wzm.op. - szeregowo jest po drodze jeszcze R881 (10ohm).

Drugi wzm.op. wzmacnia napięcie niezrównoważenia na poziomej przekątnej mostka i kompensuje je zasilając pionową przekątną tak, zę niezależnie od obciązenia napięcie różnicowe też musi być zerowe.

Zastosowane proporcje rezystorów w mostku napięciowym 1:100 wymuszają takie samo napięcie na jego przekątnej (zrównoważenie) niezależnie od obciążenia - im większe tym większe wzmocnienie i prąd. Jedna gałąź jest napięciowa, druga prądowa - dostarzca z pierwszym wzm. op. prądu do obciążenia.

Czy ten ukłd jest jeszcze przydatny? Ktoś sprawdzał jego działanie w praktyce? Gdzie ta klasa A?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

trryt · 28 Kwietnia 2007

Też mnie to zastanawia. Używają tego określenia i na CD na wzmakach. A co to właściwie jest.

A jeszcze lepsze (chyba Denona) "New optical class A". To co oni tam transoptory stosują, światłowody, czy co że ona jest optical, a może jest new tylko z wyglądu i dlatego jest optical. A może jest A z wyglądu a tak naprawdę to AB...

wovo · 28 Kwietnia 2007

chłłłłłł... chłłłłł... chłyt materkingody :D

Molibden · 29 Kwietnia 2007

Czyli jednak za dobrze to nie działa?

Zamiast wymyślać dziwne układy lepiej dać lepsze elemnty w prostej konfiguracji a nie męczyć tanie wzmacniacze operacyjne?

Harry · 29 Kwietnia 2007

Witam

Ten układ został opracowany do końcówek mocy. Nazwa klasa AA wzieła się z tego że pierwszy wzmacniacz był wzmacniaczem napieciowym on pracował w klasie A a ten drugi mił dostrczyć prądudo wyjscia i nie pracował w klasie A. Zastosowanie tego u kładu w CD wydaje się chwytem marketingowym jak napisał vowo. Podobno pomysł jest całkiem ciekawy gdzies czytałem tylko realizacja pozostawia wiele do zyczenia.

Pozdrawiam Romek

sernikus · 1 Maja 2007

>A jeszcze lepsze (chyba Denona) "New optical class A". To co oni tam transoptory stosują,

>światłowody, czy co że ona jest optical, a może jest new tylko z wyglądu i dlatego jest optical...

Tak. Transoptory. na poważnie. i jest (było) to zrobione z sensem .....

Molibden · 12 Maja 2007

Dorzucam kilka dokładniejszych informacji na temat tego układu z datashet'a OP285 Analog Devices:

Low Phase Error Amplifier

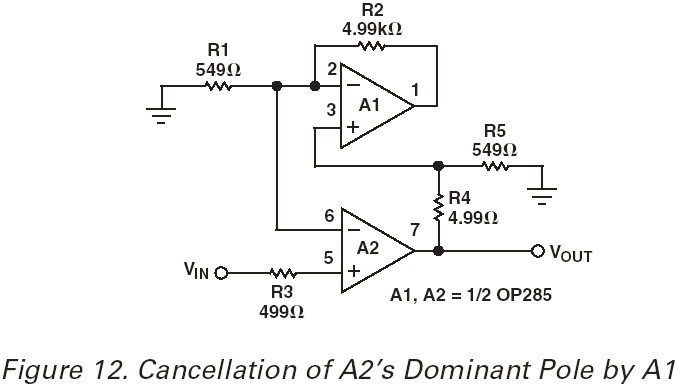

The simple amplifier configuration of Figure 12 uses the OP285 and resistors to reduce phase error substantially over a wide frequency range when compared to conventional amplifier designs.

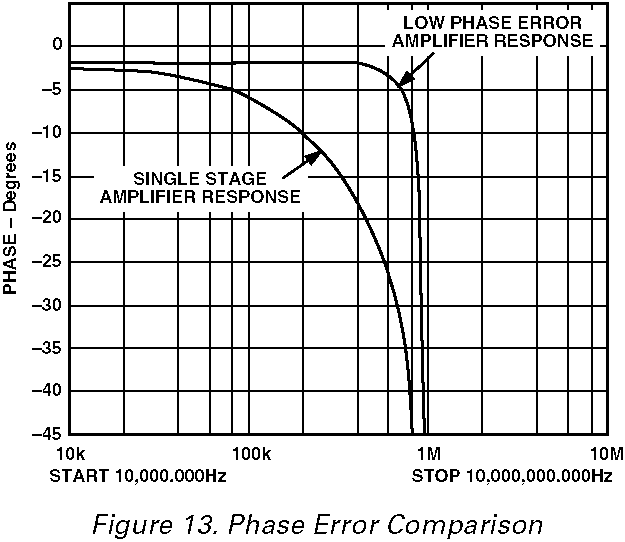

This technique relies on the matched frequency characteristics of the two amplifiers in the OP285. Each amplifier in the circuit has the same feedback network which produces a circuit gain of 10. Since the two amplifiers are set to the same gain and are matched due to the monolithic construction of the OP285, they will exhibit identical frequency response. Recall from feedback theory that a pole of a feedback network becomes a zero in the loop gain response. By using this technique, the dominant pole of the amplifier in the feedback loop compensates for the dominant pole of the main amplifier, thereby reducing phase error dramatically. This is shown in Figure 13 where the 10x composite amplifierłs phase response exhibits less than 1.5° phase shift through 500 kHz. On the other hand, the single gain stage amplifier exhibits 25° of phase shift over the same frequency range. An additional benefit of the low phase error cnfiguration is constant group delay, by virtue of constant phase shift at all frequencies below 500 kHz. Although this technique is valid for minimum circuit gains of 10, actual closed-loop magnitude response must be optimized for the amplifier chosen.

Fast Current Pump

A fast, 30 mA current source, illustrated in Figure 14, takes advantage of the OP285łs speed and high output current drive.

This is a variation of the Howland current source where a second amplifier, A2, is used to increase load current accuracy and output voltage compliance. With supply voltages of ±15 V, the output voltage compliance of the current pump is ±8 V. To keep the output resistance in the M. range requires that 0.1% or better resistors be used in the circuit. The gain of the current pump can be easily changed according to the equations shown in the diagram.

For a more detailed treatment on the design of low phase error amplifiers, see Application Note AN-107.
