Klon Sonics Anima

zbigniew5309

By zbigniew5309 ,
in DIY

Go to topic listing

Recommended Posts

EMiL Community Regular

EMiL

Posted
Posted

Glosniki to seas L15+najprawdopodobniej 22TAF/G, do tego pochylona scianka jak to zwykl radzic misiomor w przypadku metalowych membran. Ciekawy zestaw do malego pokoju.

Podzial wg producenta na 2,7kHz

a tu test z pomiarami:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



musialbys pozyczyc na odsluch i skopiowac zwrotnice, aby wiedziec cos wiecej:)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
Placek Contributor

Placek

Posted
Posted

chyba że zrobić coś na wzór animy na głośnkach l18 i pl27, wszystko w polniku dostępne,

na sieci są gotowe zwrotki do takiego zestawu

do tego obudowy na wzór animy i zagra to nawet w 20m2...

z tego co czytałem na sieci to te metalowe membrany grają odziwo podobnie do papierowych ....

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
  • 3 months later...
ganzz_gut Enthusiast

ganzz_gut

Posted
Posted

Mnie też 'zainspirowały' te głośniczki - przetworniki dostępne (i nie takie drogie - L12RCY/P i chyba 22TAF/G), obudowy też nie wymagają specjalnej filozofii (choć są ze sklejki a nie mdf-u)... tylko kwestie zaprojektowania zwrtonicy.



W sumie koszt produkcji kilka razy niższy niż oryginału, a dzwięk podobno niezwykle miły uchu...



Może da rade je jakoś wspólnymi siłami rozpracować???

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
ganzz_gut Enthusiast

ganzz_gut

Posted
Posted

hmm.. cisza... Może uroda kolumienek będzie stanowić jakąś zachętę...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

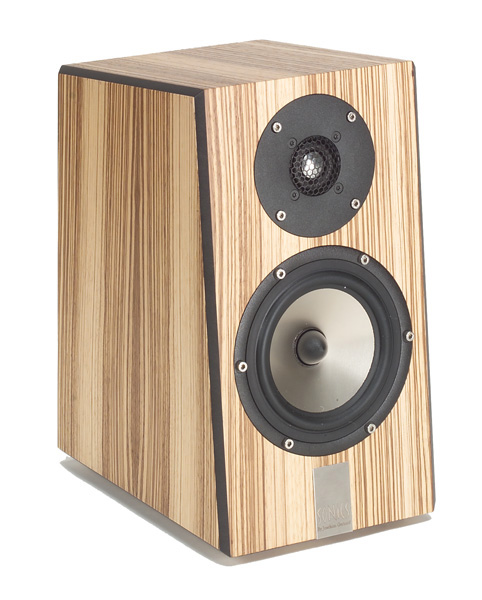

post-10771-100000505 1194345050_thumb.jpg

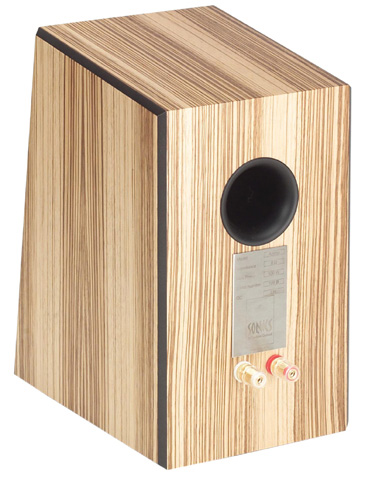

post-10771-100000506 1194345050_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
ganzz_gut Enthusiast

ganzz_gut

Posted
Posted

I inne wersje kolorystyczne... cudeńka ;-)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

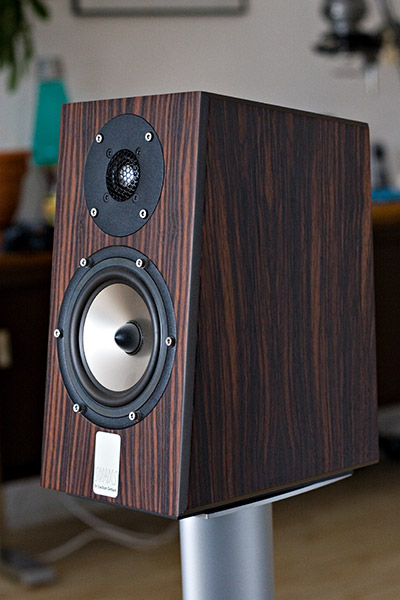

post-10771-100000502 1194345136_thumb.jpg

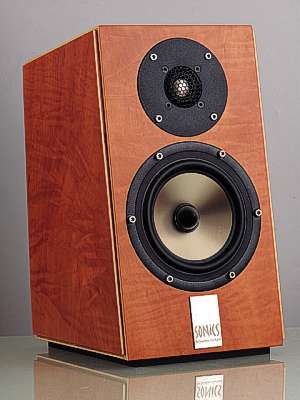

post-10771-100000503 1204114369_thumb.jpg

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
rodro Contributor

rodro

Posted
Posted

Myślę, że chętni do klonowania będą i chyba warto skorzystać z doświadczeń z kolnowaniem Totem Mite/Sttaf.

Może ktoś dostarczy informacje o elementach zwrotnicy, jakieś grupowe zamówienie na te elemnty i głośniki i pewnie coś z tego wyjdzie.

Pozdrawiam i zachęcam do klonowania

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
ganzz_gut Enthusiast

ganzz_gut

Posted
Posted

Głośniki w polinku to niecałe 800pln (120 za tweeter + 265 za woofer).



Do 13m2 powinny być spoko. Porducent podaje, że schodzą tylko do 70Hz (przy -3dB). W recenzjach pojawia się opinia, że nie rażą basem, ale 'odczuwalne' zejście jest niższe ;-)



Wymiary to 33x18x24 cm, więc dość przyjazne dla małych przestrzeni...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
wovo Enthusiast

wovo

Posted
Posted

tak sięzastanawiam ... myślicie że 1cm sklejka wytłumiona w środku matami i wzmocniona w środku i przy froncie z 18mm MDF + naklejona sklejka będzie ?? Mogłoby to ładnie wygladać...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
ganzz_gut Enthusiast

ganzz_gut

Posted
Posted

Chyba specjalnego tłumienia nie ma, ale Joachim Gerhard podaje w filozofii produktu podaje, że sklejka (jakaś oczywiście egzotyczna niezwykle) ma głównie za zadanie tłumić rezonanse obudowy... jest dość gruba.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
ganzz_gut Enthusiast

ganzz_gut

Posted
Posted

Trochę o danych o budowie kolumienek:



"The crossover is an 18dB acoustic filter with the tweeter wired in reverse, to reduce phase distortion. "That's the best way to make a steep crossover if you want to eliminate phase distortion. The crossover has only six elements, so it's quite simple. I use only polypropylene capacitors. I use special coils to eliminate low-end distortion—they're very-low-distortion ferrites, which give me very low ohmic impedance. The resistors are non-inductive. Even the cables are custom—I source them from a German wire manufacturer."



The drivers were jointly designed by Gerhard and SEAS, which Gerhard has collaborated with for over 20 years. "The 22mm tweeter is a new SEAS design. I also use it in the Allegretto speakers. It has a wide surround and a small membrane, which has the advantage of having a very high breakup point, around 40kHz. The smallness of the driver makes it extremely stiff and low in mass, but the large surround allows it to go deeper than it otherwise would be able to.



"The 6" woofer's voice-coil is quite long and the magnetic field has a wide gap. The stiffening of the membrane makes a big difference. The aluminum cone is anodized on both sides, so it's aluminum sandwiched between layers of aluminum oxide. I measure the breakup frequency between 7kHz and 8kHz. The cone's flare is quite steep, which also makes it stiffer." That woofer also has a perky little waveguide over its dust cap."

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
misiomor Rising Star

misiomor

Posted
Posted

Z opisu wynika że najprawdopodobniej zastosowali filtry 1st order z obu stron, z pułapką dla midwoofera. Te 6 elementów oznacza pewnie L + LC dla midwoofera (3 elementy) oraz C + L-pad (pozostałe 3) dla gwizdka. Jak dla mnie nie jest to najlepszy pomysł, chyba że używają jakiejś bardzo specjalnej wersji L15RLY/P z faraday'em w napędzie albo stawiają na "spektakularność" brzmienia.



Tak czy siak w życiu bym nie pomyślał o klonowaniu takiej koncepcji zwrotnicy z użyciem katalogowych L15RLY/P oraz 22TAF/G.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
misiomor Rising Star

misiomor

Posted
Posted

Faraday - są to pierścienie z miedzi albo aluminium umieszczone w napędzie. Jeżeli zaprojektuje się coś takiego dobrze, zmniejszają zniekształcenia nieliniowe napędu. Scanspeak nazywa to Symmetric Drive, inni producenci też stosują ten manewr - Seas w serii Excel, Dayton w serii RS itd.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
milsso Contributor

milsso

Posted
Posted

Jestem za sklonowaniem..bardzo mi przypadły do gustu dziś nawystawie AS, bardzo podobne AUDIOWAVE 141SE..

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
Qubric Explorer

Qubric

Posted
Posted

Niemieccy konstruktorzy czesto stosują lub zalecaja stosowanie sklejki na obudowy. Także Visaton czy kity Intertechniki mają projekty obudów zalecane ze sklejki grubości 19mm. Ale nie ma to wiekszego znaczenia sonicznego. Ci sami projektanci zalecają także zamiast sklejki 22mm MDF, a zdarzają się także projekty z 18mm płyty OSB (np. u Monacora).

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
ganzz_gut Enthusiast

ganzz_gut

Posted
Posted

>milsso



Animy były na AS??? Kurde, gdybym wiedział, to bym sie pofatygował tylko dla nich... Miałem niestety zajęcia ze studentami i konczylem je dosc późno, więc już mi się nie chciało...



Powiedz jak grały (i z czym?)... i jak wyglądał bas (było słychać niedostatki)?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
  • 3 years later...
eda35877

eda35877

Posted
Posted

Witam Wiem, że temat jest sprzed wieków ale... czy może zaszły jakieś postępy w tym temacie. Może pojawiły się jakieś "materiały pomocnicze"? Myślę, że zainteresowanych może być więcej.

Pozdrawiam

Maciej

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
ganzz_gut Enthusiast

ganzz_gut

Posted
Posted

Witam Wiem, że temat jest sprzed wieków ale... czy może zaszły jakieś postępy w tym temacie. Może pojawiły się jakieś "materiały pomocnicze"? Myślę, że zainteresowanych może być więcej.

Pozdrawiam

Maciej



Tutaj masz podobny projekt, tyle, że z 18tką na dole:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Sprawdzona konstrukcja, gra baaardzo udanie :)

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites
