Śliczne Tunery

[Kapstan_Biasu]

Tuner podłączony do gniazda sieciowego z uziemieniem/zerowaniem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gutekbull]

Tak na oryginalnym kablu zasilającym Accuphase. Miernikiem sprawdzałem gniazdo tunera i jest ok. pokazuje 0, jak stoję na drabinie i dotykam masztu-anteny to robię za uziemienie 🙂

Skąd ten prąd się bierze ?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 26 Listopada 2021 przez gutekbull

[terminus]

Pisałeś, że maszt zamocowany jest na drewnie, więc nie jest uziemiony. Połącz go z jakimś elementem metalowym konstrukcyjnym uziemionym, tylko nie z odgromnikiem (dachem). W antenie masz symetryzator, czyli transformator, nie ma połączenia galwanicznego z masą tunera. Stąd napięcie (bo to nie prąd).



W dniu 26.11.2021 o 15:09, gutekbull napisał:

Skąd ten prąd się bierze ?

j.w.

PS. Sprzedam Kenwood KT-6040

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Grudnia 2021 przez terminus

[gutekbull]

Czyli do dachu nie mogę ?

Inaczej muszę od anteny -masztu ciągnąć przewód , aż do ziemi ?

Tuner radiowy poprzez kabel zasilający powinien byc uziemiony, to nie wystarczy ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Grudnia 2021 przez gutekbull

[porlick]

1 godzinę temu, gutekbull napisał:

Tuner radiowy poprzez kabel zasilający powinien byc uziemiony, to nie wystarczy ?

Czytałeś?

W dniu 2.12.2021 o 19:35, terminus napisał:

W antenie masz symetryzator, czyli transformator, nie ma połączenia galwanicznego z masą tunera. Stąd napięcie (bo to nie prąd).

Chyba nie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kapstan_Biasu]

2 godziny temu, gutekbull napisał:

Czyli do dachu nie mogę ?

Inaczej muszę od anteny -masztu ciągnąć przewód , aż do ziemi ?

Tuner radiowy poprzez kabel zasilający powinien byc uziemiony, to nie wystarczy ?

To nie jest maszt antenowy. To jest uchwyt antenowy. W takim czymś, żeby coś się wyindukowowało, to musiałbyś mieć obok siebie parę kW na częstotliwości 200MHz. Ale masz metalowy dach i jakimś sposobem przez indukcję coś się pojawia na tym kawałku rury.

A jakie jest napięcie na wtyku, którym podłączasz antenę do tunera? Też coś jest pomiędzy masą i żyłą środkową?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Grudnia 2021 przez Kapstan_Biasu

[gutekbull]

Na gnieździe antenowym tunera jest idealne 0 i na kablu anteny od strony tunera też jest 0 ,a uchwyt antenowy i sama antena dotykana jedną ręką ,a drugą dłonią drabina aluminiowa  "kopie" ?!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Grudnia 2021 przez gutekbull

[Kapstan_Biasu]

Podłącz zatem antenę do tunera i zapomnij o sprawie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

To inaczej, czy sprawdziłeś stan przewodu zasilającego Accu (czy jest sprawny) ? Czy bolec w gnieździe elektrycznym zasilającym jest poprawnie podłączony?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Grudnia 2021 przez terminus

[gutekbull]

Zmieniałem przewód zasilający tunera na oryginalny Accuphase i był ten sam efekt na antenie. Co do gniazda w ścianie ,to domyślam sie , ze uziemienie jest podłączone do zera 😞 ,ale na to juz nie mam wpływu ,nie przerobię tego. Jeśli nawet tak jest to czy to może być powodem moich kłopotów i co mogę zrobić ?





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gutekbull]

A-propos tematu 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kapstan_Biasu]

22 godziny temu, gutekbull napisał:

... Co do gniazda w ścianie ,to domyślam sie , ze uziemienie jest podłączone do zera 😞 ,ale na to juz nie mam wpływu ,nie przerobię tego. Jeśli nawet tak jest to czy to może być powodem moich kłopotów i co mogę zrobić ?

Uziemienie połączone z przewodem neutralnym?! Myślę, że elektryk w mig sprawdzi, co jest z czym połączone w gnieździe sieciowym z kołkiem ochronnym.

Bo jeśli z takiego gniazda korzystasz, to:

- kołek/styk ochronny musi być połączony wyłącznie z przewodem uziemiającym, jeśli masz w domu instalację z uziemieniem,

- kołek/styk ochronny musi być połączony najpierw ze stykiem/przewodem neutralnym/zerowym dochodzącym do gniazda, a następnie ze stykiem neutralnym gniazda, jeśli w domu jest instalacja z zerowaniem.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gutekbull]

Mógłby to ktoś rozrysować ,po stronie gniazda i przeciwnej kabla zasilającego. Jakiś szkic ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kapstan_Biasu]

4 godziny temu, gutekbull napisał:

Mógłby to ktoś rozrysować ,po stronie gniazda i przeciwnej kabla zasilającego. Jakiś szkic ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

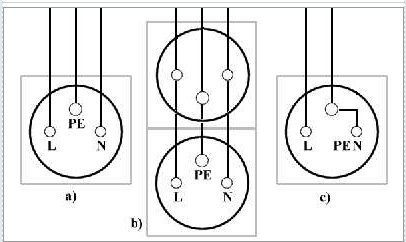

Rysunek a) instalacja z uziemieniem.

Rysunek c) instalacja z zerowaniem.

Rysunek b) zignorować i wezwać elektryka z uprawnieniami. Koniecznie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 13 Grudnia 2021 przez Kapstan_Biasu

[mariusz05]

Jest też możliwość że gdzieś pomiędzy twoim domem a transformatorem są pognite uziemienia przewodu zerowego i te 10V to jest różnica między twoją drabiną którą się uziemiasz a przewodem zerowym instalacji .W zasadzie co kilkanaście słupów powinien być uziemiony przewód zerowy i założone warystory odgromowe no ale wiadomo jak jest ,koszty.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kapstan_Biasu]

20 godzin temu, mariusz05 napisał:

... W zasadzie co kilkanaście słupów powinien być uziemiony przewód zerowy i założone warystory odgromowe no ale wiadomo jak jest ,koszty.

Por.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[witek_z]

W dniu 26.11.2021 o 15:09, gutekbull napisał:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

masz źle zamocowaną antenę (mogę pomóc)

dach wystaje, jaka jest odległość pomiędzy początkiem dachu a murem , oraz jaka jest odległość między murem a a tą belka drewnianą uwzględniając grubość belki? pytam bo trzeba zrezygnować z tego uchwytu i zamocować nowy być może jeden uchwyt bezpośrednio do mury a drugi uchwyt na belce po to aby kupić maszt prosty 2-3 m by zamontować antenę ponad dachem, uziemienie obowiązkowe (skąd to napięcie pytasz : ano indukuje się w maszcie i antenie) wbijasz w glebę 1.5 m pręt fi 20 mm i łączysz linką 3 mm. dolna krawędź anteny powinna być w odległości minimum 1 m nad dachem. nie kombinuj nic z gniazdkiem - to nie o to chodzi

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Stycznia 2022 przez witek_z

[mariusz05]

3 godziny temu, witek_z napisał:

masz źle zamocowaną antenę (mogę pomóc)

dach wystaje, jaka jest odległość pomiędzy początkiem dachu a murem , oraz jaka jest odległość między murem a a tą belka drewnianą uwzględniając grubość belki? pytam bo trzeba zrezygnować z tego uchwytu i zamocować nowy być może jeden uchwyt bezpośrednio do mury a drugi uchwyt na belce po to aby kupić maszt prosty 2-3 m by zamontować antenę ponad dachem, uziemienie obowiązkowe (skąd to napięcie pytasz : ano indukuje się w maszcie i antenie) wbijasz w glebę 1.5 m pręt fi 20 mm i łączysz linką 3 mm. dolna krawędź anteny powinna być w odległości minimum 1 m nad dachem. nie kombinuj nic z gniazdkiem - to nie o to chodzi

Linka miedziana 3mm jest za słaba na połaczenie z uziomem min 6 w miedzi i 8 stalowy drut , jak walnie  to linke upali, sama antena wg.przepisów powinna być 70cm od uziemionego dachu lub przewodów odgromowych żeby w razie trafienia w piorunochron nie nastąpił przeskok na antenę .Tu są zalecenia lidera produkującego od lat zabezpieczenia odgromowe

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Stycznia 2022 przez mariusz05

[witek_z]

48 minut temu, mariusz05 napisał:

Linka miedziana 3mm jest za słaba na połaczenie z uziomem min 6 w miedzi i 8 stalowy drut , jak walnie  to linke upali, sama antena wg.przepisów powinna być 70cm od uziemionego dachu lub przewodów odgromowych żeby w razie trafienia w piorunochron nie nastąpił przeskok na antenę .Tu są zalecenia lidera produkującego od lat zabezpieczenia odgromowe

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

 linka ma być stalowa 3 mm, uziemienie anteny ma służyć do ściągania naładowań w atmosferze, jak pierdyknie to fi 8 również wyparuje

56 minut temu, mariusz05 napisał:

sama antena wg.przepisów powinna być 70cm od uziemionego dachu lub przewodów odgromowych żeby w razie trafienia w piorunochron nie nastąpił przeskok na antenę .



a według propagacji fal (a wiadomo ze dach może być metalowy) literatura fachowa prawi że odległość powinna być powyżej 1 metra.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mariusz05]

Jakich naładowań ,ja mam antenę TV 17db zysku, na pasmo UHV, 2m długosci+ modyfikacje do odbioru pasma UKF i 1-12 wszystko na zmodyfikowanym wzmacniaczu antenowym. Na strychu pod dachówkami i nic nie kopie i niema żadnych ''naładowań" .Ściągam w lato stacje TV z okolicy 80km i UKF 140km to dopiero pole elektrostatyczne dało by mi popalić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Stycznia 2022 przez mariusz05

[witek_z]

3 minuty temu, mariusz05 napisał:



25 lat w tył montowałem antenę u swojej ciotki, było ciepłe lato, nie mogłem obserwować to co robię na TV bo był na dole więc ciągle schodziłem, patrzę a na horyzoncie robi się ciemno, burza idzie (antena nieuziemiona) jakież było moje zdziwienie gdy dotykałem przypadkowo ramieniem anteny - ( "smyrało", trochę nieprzyjemnie), a te naładowania atmosfery to indukowane w antenie elektryczności statycznej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mariusz05]

Ale antenę podłączasz do radia za pomocą kabla który jest  połączony z obudową  za pomocą wtyku a tam przez filtry sieciowe (kondensatory) spływają do sieci  ew. napięcia elektrostatyczne .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Stycznia 2022 przez mariusz05

[witek_z]

6 minut temu, mariusz05 napisał:

Ale antenę podłączasz do radia za pomocą kabla który jest  połączony z obudową  za pomocą wtyku a tam przez filtry sieciowe (kondensatory) spływają do sieci  ew. napięcia elektrostatyczne .

w ponad połowie przypadków to daje radę, ale jak będzie burza to tranzystor w radiu czy w TV  w głowicy może nie wytrzymać i co wtedy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 29 Stycznia 2022 przez witek_z

[mariusz05]

5 minut temu, witek_z napisał:

w ponad połowie przypadków to daje radę, ale jak będzie burza to tranzystor w radiu czy w TV  w głowicy może nie wytrzymać i co wtedy?

Jak będzie burza to twoja linkę przy trafieniu i tak upali a do zabezpieczenia wejścia radia są iskrowniki gazowane które możesz założyć przy radiu lub wersji zrób to sam wykorzystać neonówkę od podświetlania przełaczników do światła oczywiście bez opornika, napięcie zapłonu to cos ok. 90V .Wejście tunera powinno wytrzymać a i masz jeszcze symetryzator przy antenie który  zwiera dla napięcia stałego i podstawa uziemić obudowe radia do bolca uziemiającego w gniezdzie 230V.W razie "W" przepięcie pójdzie na obudowe i do uziemienia a nie wewnątrz przez elektronikę .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[witek_z]

5 minut temu, mariusz05 napisał:

.W razie "W" przepięcie pójdzie na obudowe i do uziemienia a nie wewnątrz przez elektronikę .

bzdury opowiadasz jakbyś nigdy nie słyszał że ludziom telewizory padają. Uziemienie anteny jest po to aby te przepięcia statyczne odprowadzać do ziemi i tym samym blokujemy zebraniu sie wiekszego ładunku w postaci pioruna

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mariusz05]

Mylisz skutek z przyczyną. Elektronika pada gdy jest wyładowanie elektryczne tzw.błyskawica wtedy powstaje silny impuls elektromagnetyczny który indukuje wysokie napięcie na na przewodnikach .Chodzi o to żeby te przepięcie sprowadzić do tzw.ziemi .Można za pomocą warystorów ,iskrowników ,transili, kondensatorów GAP itd.itp ,wszystko zależy które miejsce instalacji chcemy ochronić.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Boroowa]

6 godzin temu, witek_z napisał:

25 lat w tył montowałem antenę u swojej ciotki, było ciepłe lato, nie mogłem obserwować to co robię na TV bo był na dole więc ciągle schodziłem, patrzę a na horyzoncie robi się ciemno, burza idzie (antena nieuziemiona) jakież było moje zdziwienie gdy dotykałem przypadkowo ramieniem anteny - ( "smyrało", trochę nieprzyjemnie), a te naładowania atmosfery to indukowane w antenie elektryczności statycznej

To smyranie to różnica potencjału pomiędzy masą tunera (czyli ekran przewodu koncentrycznego) a potencjałem dachu, czy tam czegoś, do czego poprzez antenę, maszt. Dlatego powinno się stosować separator na antenie, celem izolacji galwanicznej urządzeń audio od potencjału tego czegoś na zewnątrz. Może się to objawiać lekkim brumem przy podpięciu tunera do sprzętu grającego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kapibara]

Czy w tunerach radiowych wysokiej klasy było stosowano wejście słuchawkowe tak jak w magnetofonach czy cd?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marek-1969]

Raczej nie . Wymagało by to sekcji wzmacniacza . Chyba że mówimy o latach np 70 tych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kapstan_Biasu]

1 godzinę temu, kapibara napisał:

Czy w tunerach radiowych wysokiej klasy było stosowano wejście słuchawkowe tak jak w magnetofonach czy cd?

Wejścia słuchawkowego? Nigdy. Nawet w tych za miliony monet.
