robimy shigaraki transport / CD Flatfish

[Ryszard_wpl]

Zainspirowany ostatnimi wrażeniami Petera Daniela (wątek rozbierane zdjęcia w stereo),

postanowiłem uruchomić wysiłek większej ilości zapaleńców DIY i zaproponować klonowanie transportu shigaraki.



Ponieważ jest to w 100% wysokiej jakości transport, a wygląda na piekielnie prosty w zbudowaniu może wspólnym wysiłkiem zrobimy sobie "dobrze".



Głowice (cała mechanika Sanyo jest łatwo dostępna) kłopot aby znaleźć elektronikę do tego. Skoro jest to poulana głowica to znaczy że występuje w wielu tanich urządzeniach! (może nawet Watson ...)



Może znacie urządzenia CD w których taka głowica się znajduje. W makro dziś widziałem podobne ale wybiorę się tam jeszcze raz z wydrukami zdjęć tej mechaniki.

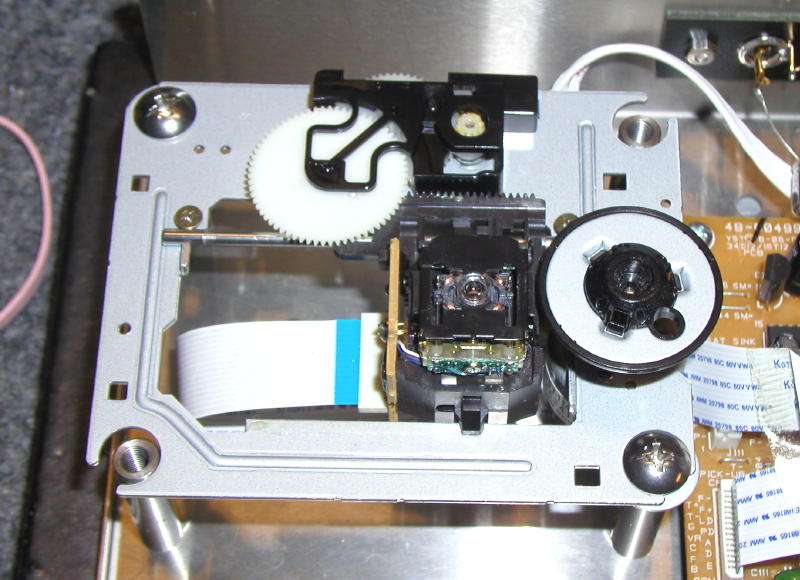

Dla przypomnienia dołączam zdjęcia Shigaraki z wątku rozbieranego z zakładki Stereo...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ryszard_wpl]

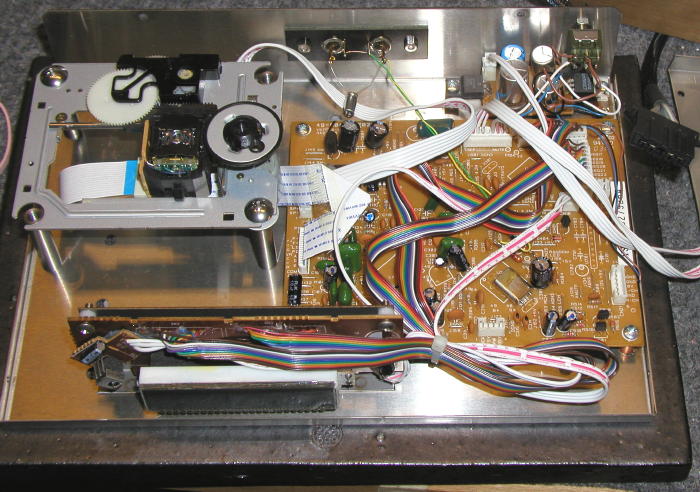

i jeszcze shigaraki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ryszard_wpl]

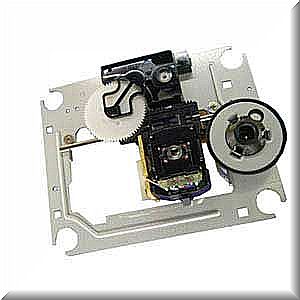

tu znalazłem głowice:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lok]

Ryszard_wpl

Dlaczego uważasz że warto sklonować taki transport. Przecież on nawet nie wygląda porządnie. Czym się kierujesz w tym przypadku.

[Ryszard_wpl]

Zasugerowałem się opisem Petera Daniela, który cytuje na dole,



Słyszałem Flatfisha kilka razy i grał bardzo dobrze.

Przy okazji może to być tani transport! Wyobraź sobie że kupujemy jakiegoś Philipsa za 149 zł w Mediamarkt lub Makro - dorabiamy spód inną obudowę i jedziemy z Hi-Endem za 500 zł. Na mnie to działa.

No i znowu gonimy zajączka... Zdziwiłbym się jak by mój CDPRO2 oberwał od takiego klona, ale jestem teoretycznie na to przygotowany....





Peter Daniel napisał:



Slucham juz od 2 dni i nie moge zrozumiec czemu gra lepiej od (modyfikowanego) ML37 i TL0 (uzyty DAC to BiDAT).



Jesli mialbym jednym slowem okreslic dzwiek, to niebywala SWIEZOSC. Artykulacja dolnego basu jest takze bardzo dobra. Na dzien dzisiejszy jednak, swiezosc prezentacji jednak az nadto przeslania pozostale niedobory i jest to transport ktorego obecnie slucham z wielka przyjemnoscia. PS nie jest oryginalne, ale mojej konstrukcji.

[gagacek]

Też mam CDPRO2 i też z wielką chęcią porównam:) Dla samego króliczka gonienia:)

[hayman]

sf-p101, z tego co wyczytałem, jest w Harman'ach HD720 i 740. sf-p101n w Nad'zie 522 oraz w Cec'ach cd3300 i tl51z. oba napędy są do kupienia tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

Panowie, powiem tak, posiadam transport Levinsona ML31.5 ktorego lekko modyfikowalem. Mam takze Levinsona ML37 ktorego dosc gruntownie modyfikowalem (oba uzywaja mechanizmy Philipsa: CDM 12 IND i CD Pro). Mam takze CEC TL0 ktory przez wielu jest uwazany jako najleszy transport ever made (na rynku wtornym $7000).



Myslalem ze mam wszystko, ale kiedy podlaczylem Shigaraki, moj swiat cyfrowy zaczal sie chwiac i stracilem pewnosc czy rzeczywiscie mialem wszystko? ;-)

[Peter Daniel]

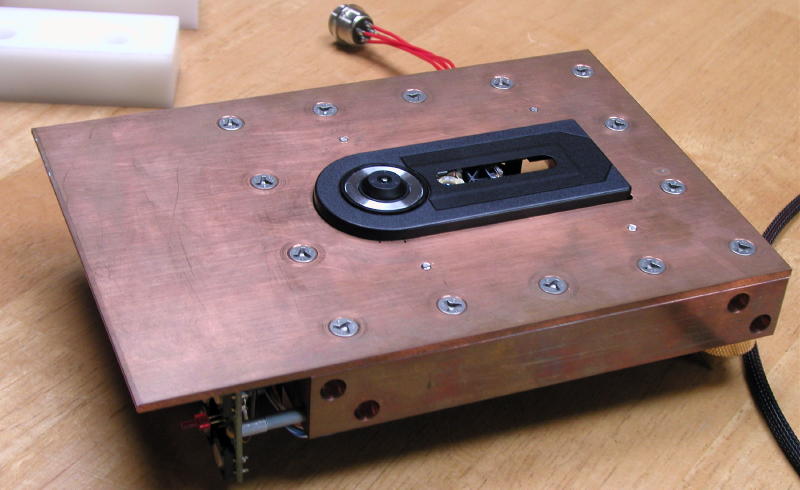

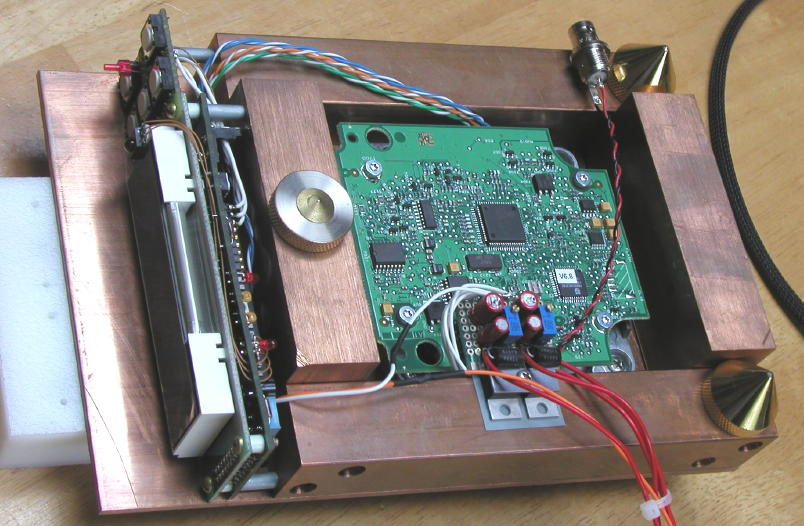

Experymenty z Shigaraki na tyle daly mi do myslenia ze zdecydowalem sie uruchomic dawno temu zbudowany prototyp minimalistycznego transportu. Cale chassis jest z miedzi (1 x 1 bars), w srodku mechanism CD-Pro2. Podejrzewam ze regulacja na LM1085 nie jest zbyt trafiona ale kiedys myslalem inaczej.



PS jest podobne jak w Shigaraki: CT transformator i dwie MSR860 diody z pojedynczym 1000uF kondensatorem. Gra to OK, ale nie jak Shigaraki. Oczywiscie czeka mnie sporo wiecej eksperymentow. Mam takze druga, podobna chassis, gdzie mechanism moze byc zamocowany na miekko (sprezyny i gumowe amortyzatory)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marek]

A może część tajemnicy tkwi w tym "placku gliny"? Jakiś materiał pochłaniający zakłócenia?

[Peter Daniel]

Niedlugo powinienem miec okazje przetestowac Flat Fish, a wiec zobaczymy jak sie to ma do gliny.

[Jaro_747]

I odbijający promieniowanie kosmiczne.

[Marek]

Raczej promieniowanie żył wodnych.

[opteron]

ryszard "Może znacie urządzenia CD w których taka głowica się znajduje"

gdybyś czytał wątek z rozbieranymi zdjęciami już wiedziałbyś w których odtwarzaczach ta kupa pracuje

[Ryszard_wpl]

czytałem - nie musisz być tak uszczypliwy. Zdarza się że ktoś mógłby posdać model inny niż te cytowane juz w tamtym wątku. np boombox



philips AZ1575



ten nam się za bardzo nie przyda bo posiada sporo zbędnej elektroniki, której może tak łatwo się nie odłączy.

[robertar]

Ryszard_wpl, 28 Wrz 2007, 14:34



>Ponieważ jest to w 100% wysokiej jakości transport...



Nie podoba mi się zbyt długa oś silnika napędzającego płytę. Podobnie jest w kss 213B. Upraszcza to pewno masową produkcje mechanizmu ale z pewnością potęguje to drgania, zwłaszcza gorzej wyważonych płyt.



Jeśli mechanizm ten miałby być bez szuflady, z płytą na wierzchu, to należałoby sprawdzić czy nie będzie kłopotu z zabudową mechanizmu. Taki problem mam z kss 213B - głowica jest tu bardzo szeroka i, co za tym idzie, szeroka jest szczelina,

w której się ona porusza.



Pozdrawiam Robert

[zorro]

Sanyo w boomboxie Philipsa , nie dowierzałem ale to jednak prawda.

[zorro]

...

[zorro]

.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Marek]

Pewnie made by Jabil Circuit lub coś w tym stylu...

[Marek]

Z materiałów Philipsa...

W 2002 roku Philips, w ramach globalnej umowy, sprzedał Jabil Circuit wytwórnię płyt bazowych do telewizorów

będącą wcześniej częścią PCEIP. Firma Jabil będzie w zakupionej fabryce kontynuować produkcję

dla Philipsa. Transakcja ta jest częścią Biznesowego Programu Odnowy (Business Renewal Program) działu

Elektroniki Użytkowej Philipsa. Program został stworzony w celu wzmocnienia konkurencyjnej

pozycji firmy na świecie, poprzez uproszczenie organizacji i obniżenie kosztów.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bacek]

Pytanie jeszcze czy przypadkiem cała ta dobroć Flatfisha nie leży w odpowiednim servie i jego programie, czy co tam jeszcze jest. Może sam napęd SANYO to tylko mało istotny dodatek. U siebie mam w HK 760 laser Sanyo SP101 5/8 i żeby to była jakaś rewelacja to nie powiem, potrafi mieć problemy z CD-R'ami lub mocniej porysowanymi płytkami.

[Ryszard_wpl]

właśnie 5/8 to stary dość model. Niech to rzeczywiście będzie oprogramowanie servo + osadzenie na sztywno

- fakt jest takie, że nie jednemu audiofilowi szczęka opadła.

A nie mógł jej podnieść długo, każdy kto zobaczył później jego wnętrze !



W mojej małej wieżyczce JVC jest sanyo - uwielbiam jak gra - to z powodu tego że jest tam taki Gainclone jako końcówka mocy. Teraz odkryłem, że jest flatfish w tym samym urządzeniu ....

Podejrzewam, że taką wieżę 47 lab rozmontował na 2 główne hity swojej oferty! ;-)

[shark700]

W sumie CdPro2 mechanicznie też nie jest jakimś cudem w porównaniu do starych CDM czy innych mechanizmów, ale "informatyka" tam zawarta to raczej wysoki poziom i pewnie to tak "gra".

[Peter Daniel]

>>W mojej małej wieżyczce JVC jest sanyo

[Peter Daniel]

CD Pro rzeczywiscie nie jest niczym specjalnym. Jest jednak wiele urzadzen z tym transportem ktore graja dosc dobrze. Oczywiscie jakies 50% sukcesu zalezy od samej implementacji, nie tylko typu mechanizmu.

[Molibden]

Cały ten transport wygląda jak wymontowany z jakiejś miniwieży i podrasowany przez DIY'owca. Widać różne fabryczne konektory i nie wykorzystane złącza. Kwarc też pewnie zmieniony na lepszy. Czy sądzicie że 47 Labs są w stanie napisać własny soft który to obsłuży? A kto im udostępni takie informacje? Najciekawszym elementem w tym transporcie może być sama głowica laserowa.

[Harry]

Witam

Jako ciekawostke napiszę że transport(to napewno) jak i cał alektronika(tu nie jestem pewien bo są starte oznaczeni) znajduje się w CD YBA Special wersja pierwsza i gra to naprawdę dobrze.

Pozdrawim Romek

[Ryszard_wpl]

wieża JVC UX-7000 - jeszcze z głośnikami bez membran z drewna. To malenstwo gra muzyke!

Te głośniki (szerokopasmowe i pudełka z drewna czereśni) są obłędne. Kiedyś myślałem że Fostex robi lepsze drivery i okazało się że oryginaly nie daly fostex'om szans!



Z powodu rozwoju rodziny ;-) stara wieza trafila do dzieci a ja nabylem dla malzonki nowa mini wieze JVC z kolumnami z drewnianymi membranami ..... Po kilku dniach dzieci dostaly nowa wieze a stara wrocila do malzonki... Niebo a ziemia. Same glosniki byly OK - ale implementacja cyfrowego wzmacniacza w JVC byla kiepska.

[lancaster]

Mi tam sie podoba, czy ten ranspor jest gdzieś do kupienia ze strerowaniem/serwo, czy trzeba sie rozgladac za jakims gtowym urzadzeniem do rozbiórki ?

Jedno co mnie martwi w połączeniach transport-DAC to kabel...macie jakies propozycje za rozsadną kasę, ew. DIY ?



Pozdrawiam
