robimy shigaraki transport / CD Flatfish

[kubedes]

Matthew, 14 Lis 2007, 15:09



>Ładne to to, tzn kwestia gustu ale wygląda masywnie...



a co to?

to Twoja obudowa do shiga-klona?

IMHO wygląda masakrycznie źle.

[marosik]

Matthew, 14 Lis 2007, 15:09



>Ładne to to, tzn kwestia gustu ale wygląda masywnie...



Robie sam rozne skrzynki wiec doceniam ten wyglad.. a ta satysfakcja :)



Dodaj marmurowe boczki lub drewniane/fornir w odpowiedniej barwie.. Bedzie to wtesy super wygladalo..

[Peter Daniel]

Zdjecia TL0 mozna znalezc tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

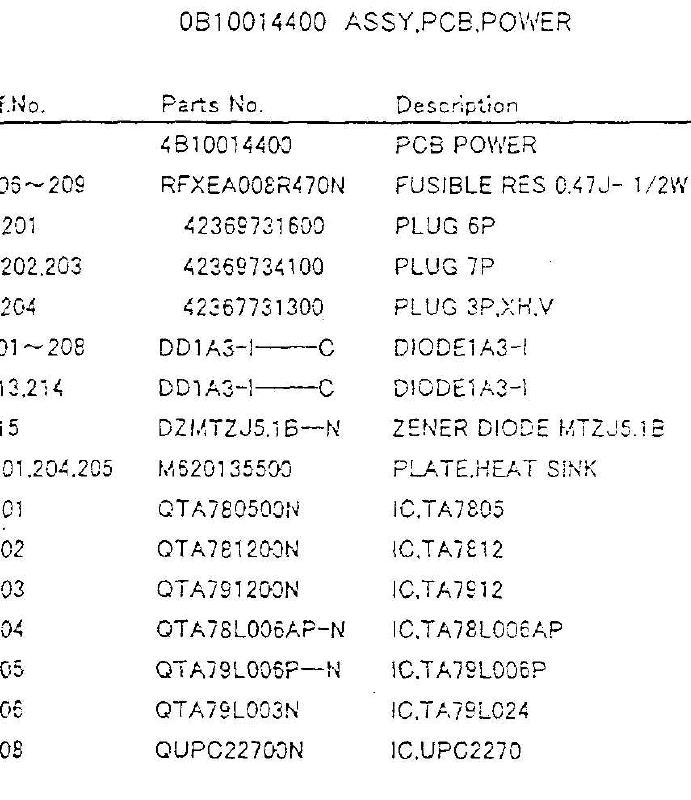

W zasilaniu uzyto elementy jak w zalaczniku. Na plytce servo sa uklady: LA9200NM, YM7121C, LA6510

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Peter Daniel]

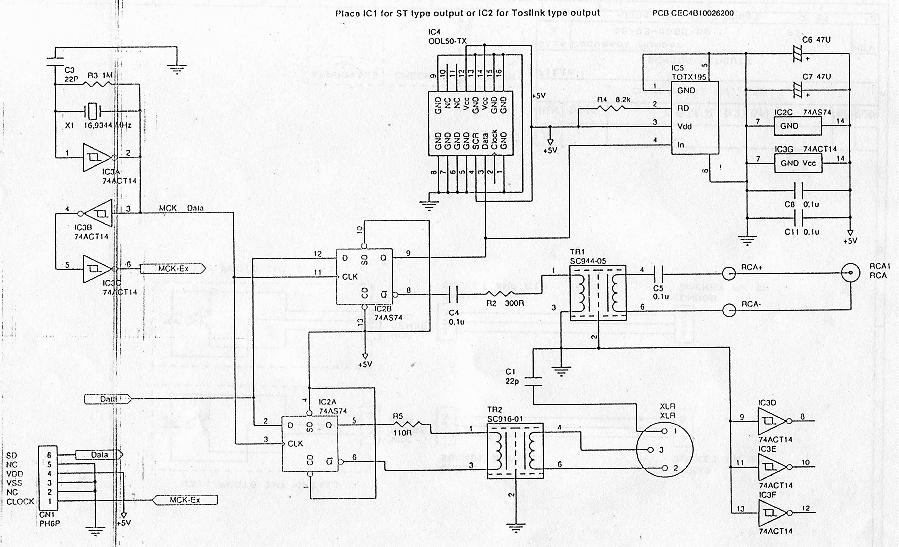

A tak wyglada plytka wyjsciowa. Tranformatory sa Scientific Conversion:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[voldemort]

kupiłem jvc dziś zastanawiam się po co go rozbiera ładnie gra i od razu są głośniki



żartowałem :)

[Peter Daniel]

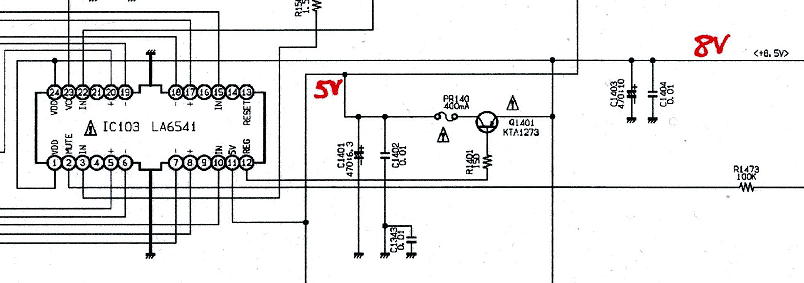

Uklad regulatora 5V wyglada jak w zalaczniku. Q401 na plytce napedu to Q902.

LA6541 jest zasilany przez 8V i ma wbudowany regulator 5V w oparciu o zewnetrzny tranzystor.



Rozumiem ze w momencie kiedy uzywamy zewnetrzny regulator 5V tranzystor powinien byc wymontowany i podlaczenie 5V do LA6541 usuniete?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[shark700]

Peter



"Rozumiem ze w momencie kiedy uzywamy zewnetrzny regulator 5V tranzystor powinien byc wymontowany i podlaczenie 5V do LA6541 usuniete?"



Dobrze rozumiesz.

W JVC 31 zamiast tego LA mamy CSC1469 jest to to samo różni się rozkładem wyprowadzeń.



Załamałeś mnie trochę tym CEC'em, to chyba trafa cyfrowe na wyjściu tak dobrze grają;-)

[Peter Daniel]

Probowalem trafa Scientific Conversion w swoim DACu i preferowalem dzwiek bez tych traf. Mam je jeszcze i bede mogl sprobowac tu, ale zbyt duzo sobie nie obiecuje.



Czy ktos juz porownywal dzwiek z pojedynczym regulatorem 8V i z dodatkowym 5V?

[Matthew]

nie, panowie to jakaś buda z wątku diyaudio, ale mnie się podoba surowy taki styl ;)



Shark ale ten NAD w tym pokoju... jakoś to takie było dziwne, chociaż chóry zajebiste, to przykuło moją uwagę ale jak cos puścili z drajwem to wyszedłem



PS. byłem dzis w metalach kolorowych pomacać mosiądz i ładnie to wygląda, 40zł/kg ! moża z różnych rozmiarów se wyciąc samemu hehe bo panowie mają gdzies uwagi klientów że np krzywo wycieli ;) chyba chciałbym obudować napęd takimi sztabami na sztywno i całość na amorkach do podstawy ale MBL, sorrki ale mam do niego słabość ;) ...

[Foksik]

Mi też się podoba taka wersja: napęd na sztywno do mosiądzu, a ten na miękko do obudowy. Nie mam tylko skąd wziąć takiej płyty mosiężnej.

[Matthew]

są w metalach kolorowcyh, różne przekroje od kwadratu 3cm na 3cm czyli grube, są też 5cm na 1 cm... kątowniki do połączenia tego sa też, rozrysuję i jade to kupować, amortyzatorki jak poniżej czekają ;) nie są złe, mają gwint i można spokojnie to przymocować to tego mosiądzu, naskrobałem coś, zastanwwiam się tylko czy nie lepiej w 3 miejscach !!! i napęd nisko zawieszony, jak formuła...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[AcoustiC]

kubedes, 14 Lis 2007, 15:40

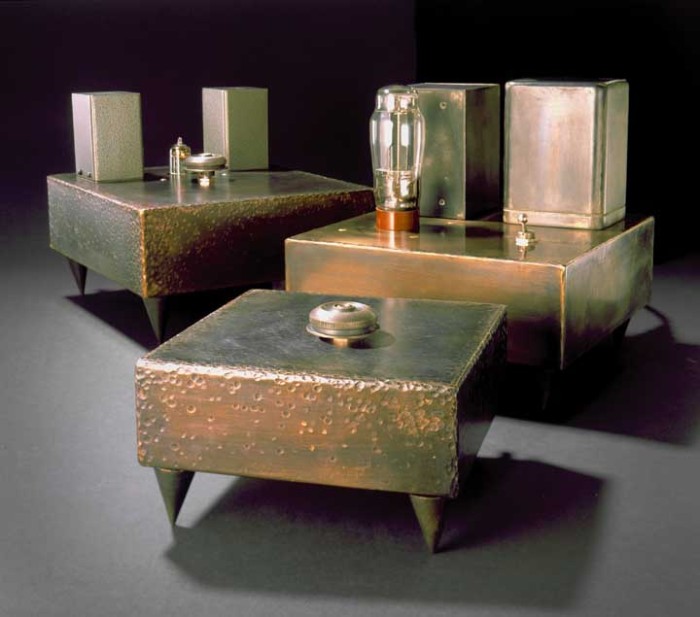

A może to ładniejsze :) ... miałem coś takiego robić tylko czasu brakuje. Niestety do odlewu trzeba formę która trochę kosztuje i na jedną budę wyjdzie drogo. Ale są też różnej grubości blachy z mosiądzu które jak się dowiadywałem można zrobić tak żeby wyglądały jak te na zdjęciu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

koncepcja ekstra. powodzenia w dalszym projektowaniu.

[Matthew]

no wlaśnie takie było by idelane jesli chodzi o obudowe na całość... ale znów koszty ...najpierw obuduję to sztabami ;) zobacze jako to śmiga i można by coś w ten deseń co Przemek pokazał zrobić, lub próbować zrobić..

[Matthew]

nie moge znaleźć nigdzie fotek z bebechów transporta MBL'a reference ;) ciekawi mnie jak tam rozwiązali pewne sprawy heh

[kubedes]

AcoustiC, 14 Lis 2007, 21:48



>kubedes, 14 Lis 2007, 15:40

>

>A może to ładniejsze :) ...



można pokombinować z odlewami na wosk tracony. kilogram mosiężnego odlewu kosztuje ~60PLN.

blachy ze stopów miedzi (brąz) się łatwo kują - można na gładko łączenia porobić. zaklepuje się i szlifuje.

potem na mosiądz, miedź i brąz jest cała gama patyn.

kolega w tym siedzi, bo odlewał rzeźby to trochę się nasłuchałem ;-)



IMHO najbardziej optymalnie by było zrobić odlew właśnie. Przynajmniej do zamocowania napędu.

Odlew jest zawsze solidniejszy niż element skręcany.



Tylko mnie się bardziej podoba opcja taka jak w oryginalnym Shigaraki.

[kubedes]

AcoustiC, 14 Lis 2007, 21:48



>Niestety do odlewu trzeba

>formę która trochę kosztuje i na jedną budę wyjdzie drogo.

Zależy jaka forma.

Jeśli na wosk tracony to nie kosztuje drogo, tylko że jedna forma jest na jeden odlew ;-)



Unikalne rzeczy powstają.

Kolega, o którym pisałem wyżej namawia mnie cały czas żeby moje klocki "ubrać" w odlewy, tylko że ja wolałbym z anodowanego alu. Ewentualnie z kwasówki lub satynowanej/chromianowanej blachy.

Proste, ascetyczne formy bardziej do mnie trafiają.

Chociaż ten wzmak jest bardzo ładny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

mnie styknie taki odlew ;) a sztaby i tak będą ;)



zastanawiało mnie również mocowanie w Audionecie, pasy na których był napęd, obudowa z mdfu i granitowy spód..

[grip]

Zawieszenie w Audinecie jest moim zdaniem całkowitym przeciwieństwem koncepcji montażu napędu w Shigaraki. Tam nawet PCB są rozwieszone na paskach. Tym samym mocno odeszlibyśmy od projektu źródłowego - dla przypomnienia: cetamika + kwasówka na sztywno. Popróbować jednak nie zaszkodzi.

[loszmi]

Matt skąd masz amortyzatorki? Miałem w sklepie "gumowym" pytać, a Ty skąd masz?

[Matthew]

AcoustiC wyczaił na allegro, u Carioci bodajże... może niech poda on jakieś linki do tej firmy, niezłe rzeczy tam mieli..

[bikoz]

jeśli by ktoś chciał z kwasówki,to mam dostęp do różnych blach,lasera żeby precyzyjnie wyciąć(rysunek w Cadzie)

mam czym to pospawać i obrobić

[Matthew]

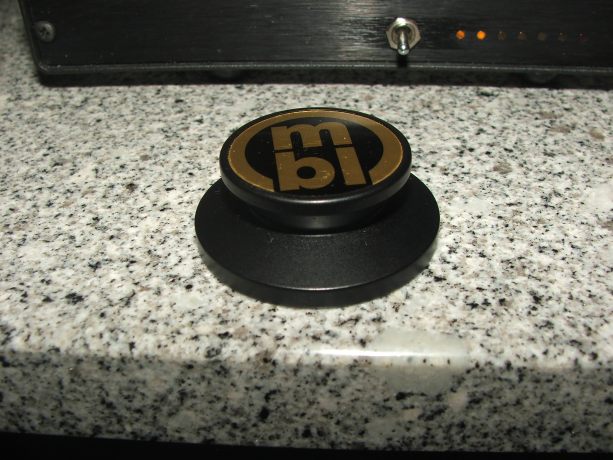

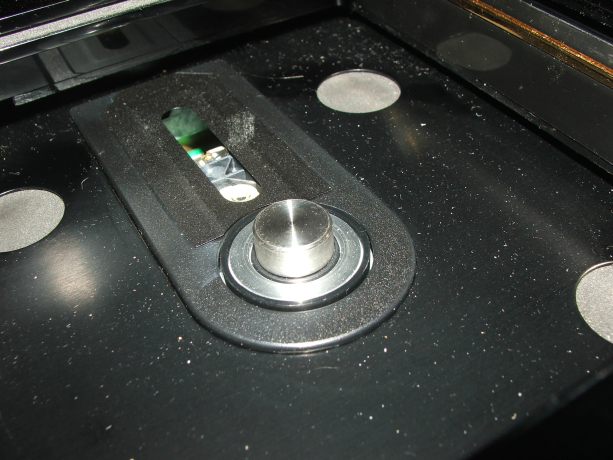

docisk w MBLu 1621

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[shark700]

MBL 1531, piękny mebel.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

macałeś ten nepęd, ja naciskałem, ruszałem (jak Twonk nie widział he he ) i dość sztywne to było... czyli te zawieszenie miękkie dość jest twarde aczkolwiek jest

[AcoustiC]

Matthew, 15 Lis 2007, 09:25



>AcoustiC wyczaił na allegro, u Carioci bodajże... może niech poda on jakieś linki do tej firmy,

>niezłe rzeczy tam mieli.

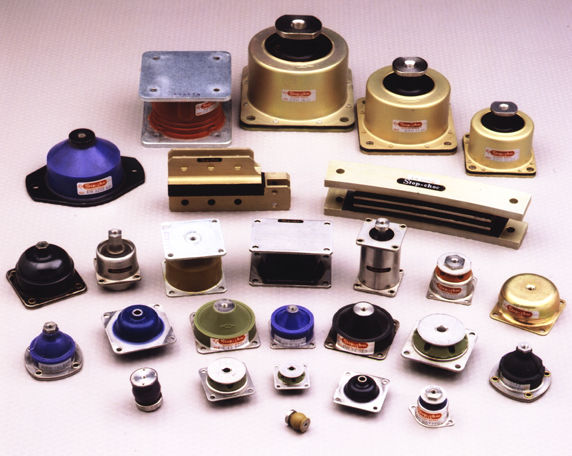

Na allegro co jakiś czas się pojawiają. Około 20 zł za komplet 4 szt. Warto zapytać niekoniecznie licytując. Trzeba też zwrócić uwagę na jakie jest obciążenie.

Ja mam kilka kompletów gumowe - elastomerowe oraz olejowe. I uwaga czasami kaszanią czasami pomagaja. Można uplastycznić dzwięk ale też i go "skluskowacić"



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

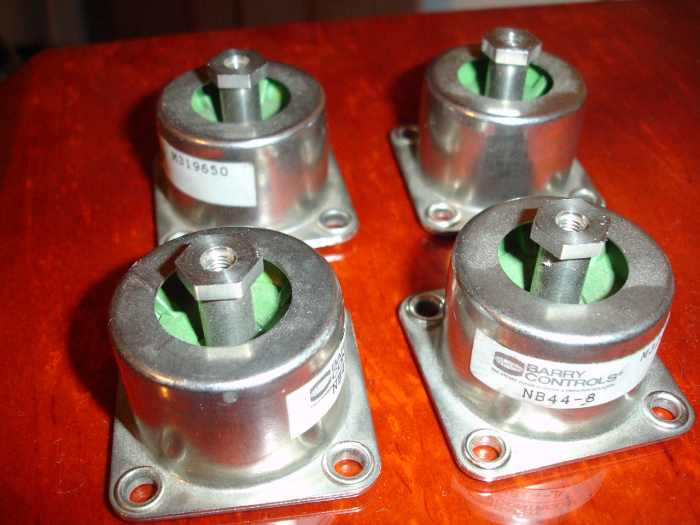

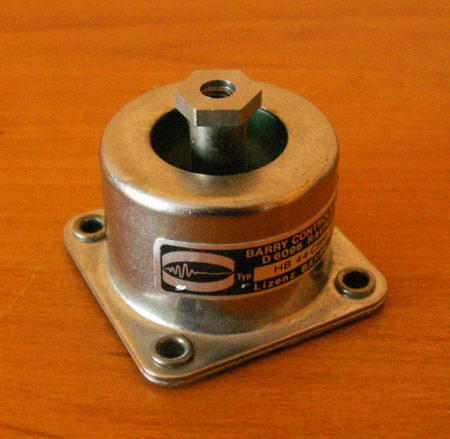

Na allegro były dokładnie barry controls z demobilu prawdopodobnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

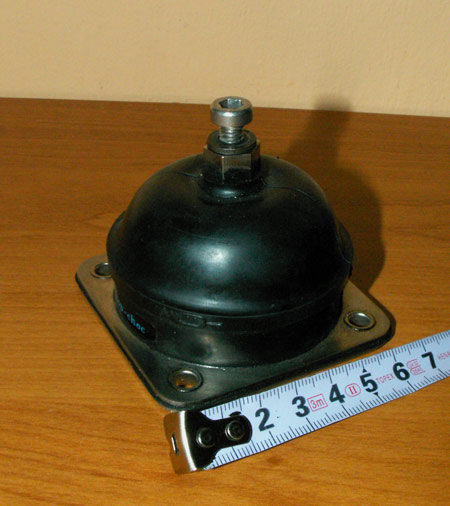

mam tez takie czarne jak AcoustiC pokazał z miarką, postawiłem na nich Alepha i taka buła się zrobił ze nie do uwierzenia hehe ;)

[voldemort]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )







czy to jest shigaraki znalazłem starego bumboxa w piwnicy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jacek 10]

Niestety - wygląda to na laser sony.

[Ryszard_wpl]

Shigaraki to nie jest. Chociaż jeśli bardzo chcesz to może być a'la shigaklon. Laser inny - starej generacji 5/8 - zostaw moze się przedadzą na wymianę silników. PCB ma w sobie jak widziałem również obwody magnetofonu. Sporo dłubania.



Wracając do MBL - nie skorzystamy raczej z clampa - bo cdpro2 ma bardzo mocny silnik (przy starcie CDPRO2 ciągnie do 1 - 1.5 A!!! prądu). Nasz Sanyo jest konstruowany do sprzętu na baterie... Więc chyba by się szybko zjarał BTL przy dużym obciążeniu. Mam świadomość iż większa masa obrotowa ma większą bezwładność i same plusy z tego wynikają - ale czy scalak drivera wytrzymałby to?



Bikoz - nierdzewka - bardzo fajny pomysł i podobny do Shigaraki. Tylko zapomniałem która z tych stali się najlepiej nadaje do tego - nierdzewna czy kwasoodporna? (poza wyglądem - jedna jest lepszym ekranem magnetycznym).

Do tego 3 płytki gresu lub terrakoty (20x30 cm - to dość standardowy wymiar płytek) sklejone na sztywno i mamy klona...
