robimy shigaraki transport / CD Flatfish

[marosik]

rodzyn jestes wielki. nie napisze jednak ze zabieram sie za przerobki bo juz dawno nie slyszalem dzwieku tej klasy u siebie.

musze sobie najpierw posluchac tego co mam w tej chwili lub zdobyc nowego dawce. wlasnie szukam na necie. widze ze juz za okolo 180zl mozna go miec.

nie moge w to uwierzyc ze jeden stab moze tak kaszanic dzwiek... ciekawe jak stabilizatory NEC lub ON by sie tu sprawdzily.

[rodzyn]

Próbowałem jeszcze w ubiegłym roku ST i ON i zmiany były pomijalne -na granicy percepcji w stosunku do oryginała więc przy nich pozostałem (może to u mnie kwestia zasilania z aku litowych ale porównując zasilanie sieciowe w najlepszej wersji PD i aku litowe wybrałem to drugie -przy czym aku żelowe były gorsze).

[marosik]

wlasnie dolutowalem sobie smd 100nF na nogach stabilizatora ST przy samej obudowie. wielkosc 805 tam sie miesci :) miedzy wejsciem a masa. efekt-> ST zaczal grac jak F

mam jednak problem:

naped sie wiesza. wlacza sie po czym podczas wczytywania plyty zamiera(jak sie rozgrzeje). w trakcie wczytywania lub wlaczenia 1 utworu :)

gdy chwile odpocznie potrafi dzialac przez 2min po czym zamiera. wczesniej tego nie mial. usuwam tantale... nic nie daje :(

jakies pomysly? wyglada tak jakby sie sterownik silnika przegrzewal lub cos innego sie przegrzewalo...

[marosik]

wymienilem wiekszosc blackow. zostaly mi 4 szt. niestety zgubilem gdzies 2x10uF (w ich miejscu sa 2x4.uF BGN) chyba musi tak zostac :(

tranzystor obok sterownika silnikow bardzo goracy. zaloze radiator z blaszki i zobacze czy cos da.. wiecej info pozniej..

[marosik]

odsluch po powrocie czesci kondkow.. zanim umrze.

komentarz:

OOOOOOOoooooooooooooo..... zesz ty..





Ps. teraz wiem o czym pisaliscie...

[rodzyn]

Może jakieś mikrozwarcie podczas lutowania tantali - też mi się zdażyło(jakby coś to na maila mogę podesłać duże zdjęcia mojej płytki ciczebnej). Na zdjęciach , które dodałem 12.07 (niestety 100kB) zaznaczyłem na czerwono (+)elektrolitów do których dodałem tantale, oraz te dwa bypasy , które należało wylutować.

Zdecydowanie odpuściłbym sobie to 100 nF na stabie.

[marosik]

jak pisalem. zalozenie radiatora do tranzystora tego wiekszego obok scalaka sterujacego silnikami pomoglo. naped zyje i sie nie wiesza. wydaje mi sie ze to przez dodatkowe tantale...

[marosik]

ciezko znalezc dawce. czy nada sie ten oto ochotnik? ez51

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[APY]

marosik, 15 Lip 2008, 00:26



>ciezko znalezc dawce. czy nada sie ten oto ochotnik? ez51



Nada się to jest dokładnie ten sam napęd,tylko talerzyk ma lepszy.

[rodzyn]

Potwierdzam-docisk płyty ma zdecydowanie lepszy ,ciut bardziej kontrastowy wyświetlacz na mniejszej i lepiej rozplanowanej PCB

[rodzyn]

co do tantali u mnie grzanie nie ma miejsca więc to nie one , może zbyt mała pojemność przy sterowaniu.

[Andy777]

to który stab gra najlepiej i gdzie je kupujecie?

[rodzyn]

Ja zostałem przy oryginale.

[marosik]

ST w semiconductor bank np na marszalkowskiej. okolo 0.65gr

rodzyn jest blad kond C954 jest 2.2 uF 50V a nie 22uF

mam tam podlutowane tantale na 25V moze przebijaja>? zaraz je wywale...

chlopaki macie wersje z dodatkowym kondkiem SMD czy bez niego?

[rodzyn]

Tam nie ma takich napięć a to może mi zrzarło przecinek .

[rodzyn]

a to 2,2 może mi zrzarło przecinek.

Kondy są na wyższe napięcie ale najwyższe napięcie zsilenia które może przyjąć klon wg serwisówki

to 12v.

[Peter Daniel]

Ja uzywam staba Nationala, jak oryginalnie w Shigaraki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[rodzyn]

Jeszcze raz juz teraz poprawna lista elektrolitów

to mój stary wpis i wartosci z numerami:

c906-0,1uf/50v, c913-22uf/16v, c914-0,33uf/50v, c915-4,7uf/50v, c916-220uf/16v, c952-470/10v, c918-100uf/10v

c953-220uf/10v, c930-100uf/10v, c927-2,2uf/50v, c929-10u/25v, c934-10uf/25v, c932-47uf/16v, c964-3,3uf/50v,

c945-3,3uf/50v, c942-220uf/16v, c939-100uf/10v, c936-1uf/50v, c954-2,2uf/50v+ 102= 1nf to chyba na tyle. rodzyn 30 Paź 2007, 23:

[marosik]

wlasnie doczytalem co mam napisane na tantalach i sie okazuje ze moje sa 100nF a nie 1uF :)

czy poza mna ktos takie zakladal? u mnie sie sprawdzaja calkiem niezle. nie wiem jak graja 470nF..

Ps. a Nationala gdzie w W-wie mozna znalezc?

[rodzyn]

Sam zasilacz wg PD jest bardzo dobry - miałem w nim ST i wygrywał z aku żelowymi dopiero aku litowe zamieszały.

[rodzyn]

zasilacz wg PD jest bardzo dobry - miałem w nim ST i wygrywał z aku żelowymi dopiero aku litowe zamieszały.

[marosik]

czy znacie producenta elektroniki pod nazwa S. ma np stabilizator ktory dzis kupilem TS7808.

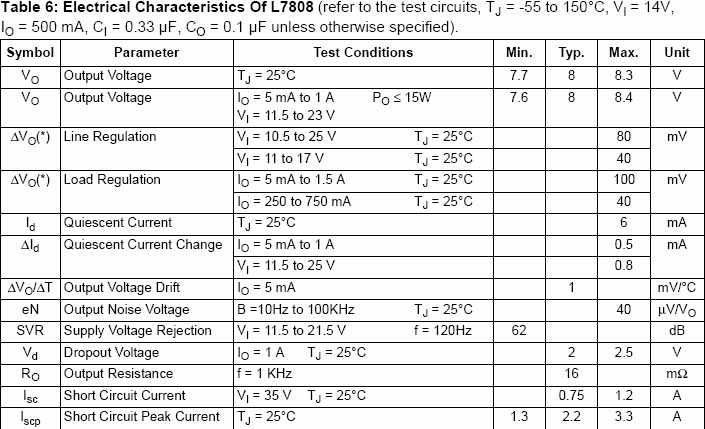

pod spodem parametry L7808 i TS7808

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marosik]

dzieki uprzejmosci rodzyna wrocilem do wersji oryginalnej bocznikowanej tantalami 0.1uF (z wyjatkiem 2x10uF)

Moim zdaniem najlepiej grala wersja bocznikowana jednak w miejscu oryginalnych 2x10uF mialem 2x4.7uF BGN (wg Petera). Bardzo dobra lokalizacjia instrumentow na scenie, gleboka scena, duzo powietrza, krotki zwiezly bas.

niedlugo moze i rodzyn sprawdzi takie ustawienie. ciekaw jestem czy u niego tez sie sprawdzi.



czy ktos sprawdzal inne pojemnosci tantali? .68uF 1uF lub jak ja 0.1uF?

[Andy777]

Wydaje się, że koledzy z diyaudio poczynili przełom w badaniach - dodatkowy, niezależny od zasilacza 8V wysokiej jakości regulator na obwody 5V, co może oznaczać że ta cała zabawa z kondziami... to tylko zwalczanie objawów zakłóceń od silników przechodzących z 8V

[rodzyn]

ćwiczyłem tego staba na początku i owszem przy zasilaniu sieciowym były pewne zmiany ale bez fajerwerków, natomiast przy aku litowym zmiany były na granicy percepcji i to niekoniecznie w dobrą stronę, właśnie zabawa z kondziami dała doskonały efekt - zwłaszcza ten 0,1 - naprawdę spróbujcie zasilić z aku litowego - obsługa jest batdzo prosta i nie różni się niczym od obsługi aku w kamerze video-potrzebne są dwie ładowarki- jedna jako ładowarka a druga do przerobienia na zaczep akumulatora do obudowy, potrzebne są też dwa aku ok 4 ah ok 14 godz grania na jednym a drugi w tym czasie ok 4 godz się laduje itd- chętnie służę podpowiedziami jak to zrobić jeżeli będą zaiteresowani!

[rodzyn]

Dodam , że koszt jest mniejszy niż dobrego zasilacza sieciowego!

[rodzyn]

Trochę widać na zdjęciach dołączonych do mojego wpisu z 13 .07

pprosta wymiana aku jak w kamerze.

[Andy777]

rodzyn,



do kondzia 0.1 nie musisz mnie przekonywać, sam w temacie coś tam wniosłem.

Mam na myśli kondzie odsprzęgające.

Próbowałeś zasilić osobno 5 i 8V, izolując całkowicie zasilanie ASP i DSP od serva?

Gościu, który to zaproponował chyba wie co mówi, ćwiczył flatfisha 2 lata.... zachęcam do lektury. Jest tam więcej ciekawych spostrzeżeń...

[rodzyn]

OK oczywiście spojrzę ale niezależnie namawiam na próbę z aku litowymi.

[Peter Daniel]

Probowalem oddzielne zasilanie na 5V, wpis z 22 Lis 2007, 19:20



W koncu pozostalem przy pojedynczym zasilaczu bo tak u mnie gralo lepiej.
