Aleph Mini brumi -help :/

[Basill]

Witam,

Po złożeniu Alepha5 i dobrych wrażeniach z tą końcówką postanowiłem złożyć mini A (zostało trochę tranów i szkoda żeby się zmarnowały ;) ). I niestety mini A brumi i to dosyć głośno, z głośników wydobywa się brum (ok 70-100Hz) taki jak by brumiło jakieś niedorobione trafo, zarówno z podłączonym źródłem jak i bez źródła. Nie jest to na pewno problem z masami. (mam 1 trafo 2 mostki i 2 baterie kondziów

po ok 20000uf). Jeżeli wiecie co to może być to byłbym wdzięczny za pomoc bo gra bardzo fajnie tylko to brzęczenie :/.

[Basill]

Dobra dodam coś więcej obudowa jest umasiona, próbowałem już wywalić trafo i całe zasilanie za obudowę ale to nic nie dało.

[andrejos1]

miałem podobny problem z jedna z końcówek alepha 5 które nota bene tez były "umasione" jedna brumiała druga nie, to co zrobiłem to odłączyłem obudowe od masy i wszystkie brumienia ustały.



jeśli to nie pomoże postaraj się inaczej poprowadzić masę. topologia taka sama jak aleph5 którego jak mowisz zbudowałeś, porównaj mini z 5 jak tam masz masy posiągniete

[Basill]

Hmm dziwne że nikt nie odpowiada myślałem że ktoś też pokusił się o złożenie go :/. Nic napisze dokładnie co sprawdzałem: na wyjściu mam 40mV w lewym i 50mV stałego w prawym (brak jakiegokolwiek zmiennego), między wejściem a masą mam 10K (czyli tak jak według schematu powinno być), na wyjściu mam oporniki 0,47ohm ceramiczne 5W (takie akurat miałem pod ręką ale wątpię żeby to miało aż takie znaczenie), próbowałem dławików na zasilaniu- zero efektów, korzystałem z tego schematu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) zwierałem też wejście do masy i dalej brumiło (z rca i xlr) :/. Mam nadzieję że ktoś go składał bo gra rewelacyjnie, tylko żeby udało się ten brum wyeliminować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Basill]

Heh z odłączoną masą od obudowy to samo. spróbuje zebrać masy w innym miejscu bo na dzisiejszy dzień są zebrane na zasilaniu (może ma to wpływ na to :) ), spróbuję jak wrócę z uczelni :).

[andrejos1]

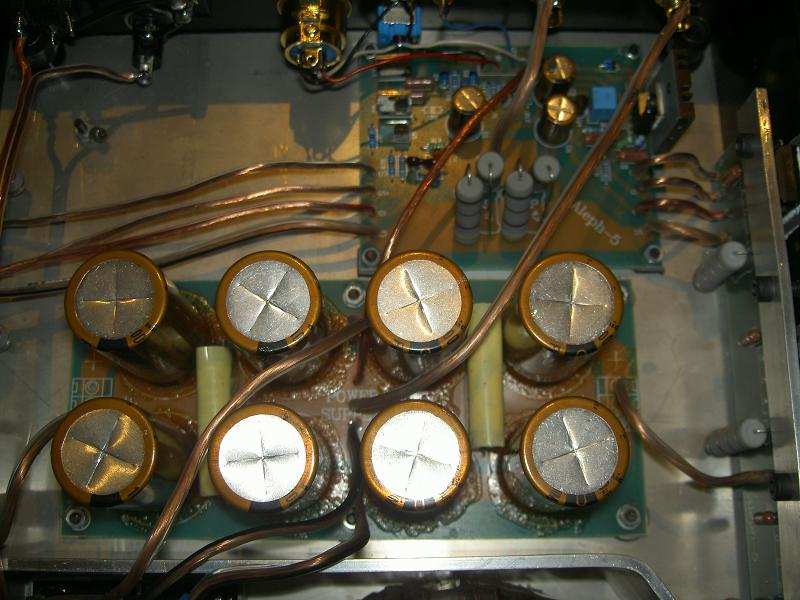

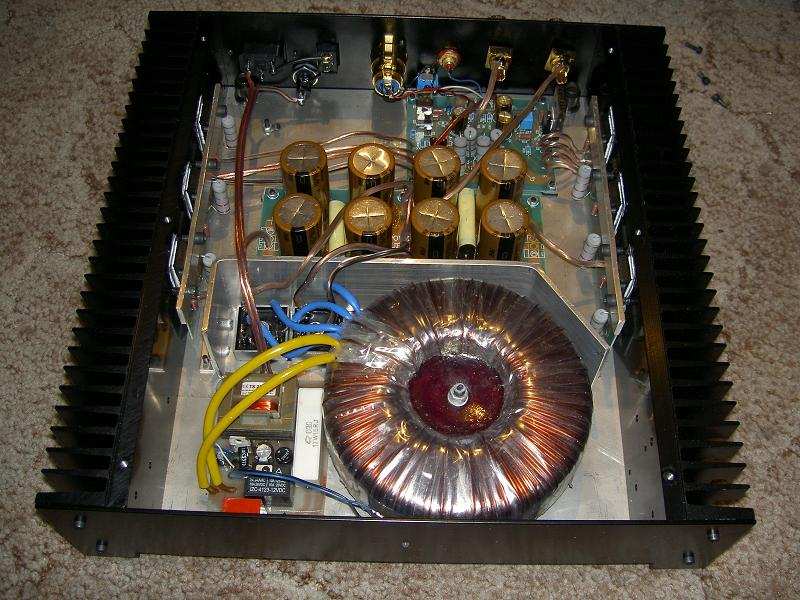

tu kilka zdjęć mojej konstrukcji która nie brumi, może kilka rozwiązań jaie tam widać pomogą.

p.s. wspólna masa a dokładnie punkt w którym wszystkie masy się spotykają (i nigdzie indziej gdyz w ten sposob wprowadzamy petle masy a za tym dokladnie idzie brumienie) to bateria kondensatorów.

p.s.2. upewnij się czy nie zapętlasz masy po układzie wejściowym tzn prowadzisz mase z wejscia (np cinch) do ukladu a tym samym stykasz gniazdo cincha z obudowa a obudowa znow prowadzi mase do calego ukladu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Basill]

Teraz mam zebraną masę na płytkach od kondów mam 2 mostki i 2 baterie kond, masy z obu kanaów łączą się na masie z tych właśnie mostków. Łączyłem też tylko 1 kanał dwoma mostkami i 1 bateria kond ale też brumiło (bez odprowadzania masy do obudowy, więc pętle masy można raczej wykluczyć gdyż jej przebieg jest prosty). Zbierałem masy też w innych miejscach ale nadal było to samo :/.

[jar1]

Jakie to to ma prąd spoczynkowy? 20 000 uF to jest chyba za mało. Zmierz wielkość tetnień na wyjściu z zasilacza.

[andrejos1]

a ekranowanie kabla sygnalowego? wiadomo jest +,- i ekranowanie ktore laczy sie wraz z masa i tu jest taki myk aby to wlasnie ekranowanie laczyc z masa ale tylko na jednym koncu kabla a drugi zostawic ni polaczony z ekranem.

p.s. jesli aleph 5 ci nie brumi to postaraj sie zrobic dokladnie taka sama topolagie prowadzenia okablowanie w mini. moze gdzies jest wlasnie ta mala roznica ktora wprowadza ten przydzwiek.

[Basill]

Topologie mam identyczną jak w A5 teraz mam podłączony 1 kanał (1 trafo z podwójnym wtórnym+2 mostki) czyli identycznie jak w alephie masa zebrana na płytkach od kondziów (nie ma pętli na 100%), a mini A chodzi ludziom z zachodu i na 10000uF na kanał i jest git (swoją drogą na 44000uf jest to samo) :/. Sygnał nie ma nic tu do rzeczy jak pisałem jest identycznie ze źródłem jak i bez niego. Wkurza mnie to bo już tydzień się męcze z tym wzmakiem i nic a jest to już mój 4 wzmak który robie i w poprzednich były różne problemy ale nic nigdy nie brumiło :/. Chyba to że wyjściowe są ceraiczne nie ma żadnego znaczenia w A5 mam bezindukcyjne metalizowane i nic nie brzęczy.

[andrejos1]

jeszcze taki mały i skromny schemat umieszczam pokazujący często błędne połączenie baterii kondensatorów, szczęgólnie jesli układ pobiera duży prąd na biegu jałowym, wtedy też występuje przydzwięk.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Basill]

Poprzerabiałem też masy na płytce bo były lipnie poprowadzone (płytka kupna , jutro spróbuję zrobić własną) i też nic to nie dało. Wszystkie elementy raczej sprawne (mierzone).

[Basill]

Ja mam tak jak na tym dolnym wykresie :D że z jednej wzmak a po drugiej trafo mostki.

[Basill]

Hmm zauważyłem że nie ma u Ciebie w układzie diody D5 (przynajmniej jej nie widze).

[andrejos1]

jak widzisz na zdjeciach powyzej ja mam tez kupna plytke z allegro (nota bene kazdy na nia nazeka - ale nie ja) kilka otworow dorobilem kilka rozwiercilem i naprawde mi to pieknie gra.

[andrejos1]

to prawda że jej ni widać. jak pisałem płytki moje (kupne) miały swoje wady. nie chcialo mi sie już nic wiercic więc diode D5 przylutowałem od spodu:)

[Basill]

No do A5 płytka jest dobra (mam identyczne) i tam nic w ogóle nie brumi (chociaż też miałem z nim przejścia ale od początku było 0 brumu). I właśnie nie wiem GC też brumiał troszku , była to kwestia mas , ale przy każdej zmianie punktu masy coś się zmieniał brumiało mocniej albo mniej (teraz w ogóle :) ), a ten nic zero reakcji na jaie kolwiek zmiany w masach :/ więc raczej problem nie leży tutaj (podłączyłem dzisiaj go pod 4ohmowe głośniki i brum był tak głośny że słyszaem go w kuchni, a zwarć żadnych nie ma bo wczoraj spędziłem cały dzień ze schematem i miernikiem sprawdzając dokładnie płytki punkt po punkcie :/)

[andrejos1]

więc może wykożystaj płytki z 5-ki tam będzię potrzeba zmiany tylko kilku podzespołów i chyba jeśli dobrze pamiętam kosmetycznej zmiany płytki od strony druku (kwestia przecięcia lub złączenia ścieżek) reszta jest identyczna jak aleph 5.

[Basill]

Nie zabardzo moge wykorzystać te z A5 bo robiony był na prezent (nieźle musiałem się z nim kryć o domu żeby nikt nie zauważył ;P może jutro pojutrze rzuce foty A5 na forum :) ) no i wiesz jak to jest :P, fakt że się zbytnio nie różnią w sumie tylko w 5 miejscach i kilkoma innymi elementami więc dlatego mnie to dziwi że tak brumi, jutro zrobie własne płytki większe z większą przestrzenią między ścieżkami.

[andrejos1]

i moze podejdz do tego zupelnie na nowo i staraj sie kopiowac pewnych rozwiazan jakie miales w tym mini. a i tak jeszcze dodatkowo powiem postaraj sie moze faktycznie zwiekszyc pojemnosc kondensatorow do okolo 30 000uf i najlepiej jak by to bylo kilka kondensatorow np: po 8200uf.

tak przy okazji posiadam znaczną ilośc wlasnie takich kondensatorow (8200uf/25V - akurat do mini. kondensatory firmy EPCOS duzo nie trzeba mowić ze są naprawde dobre i cenione, moze mało znane bo też ciężko o nie) jak byś był zainteresowany to możemy porozmawiać o cenie.

[Foksik]

Spróbuj zebrać masy na gniazdach wejściowych.

[Basill]

Dzisiaj jeszcze spróbuję dodać 44000uF(mam 2 takie Jamicony po 22000uf sztuka :) ) i zobaczę co będzie jak nic o nie da to zabieram się za nową płytkę, życzcie mi powodzenia :).

[Foksik]

Oprócz masy z prostowników oczywiście.

[Molibden]

Masy nie powinny się łączyć przy mostkach tylko za kondensatorami.

[andrejos1]

a dlaczego za? ja w swoich wielu juz konstrukcjach zawsze wszystkie masy łączę właśnie na kondensatorach.

czyli masy z mostków, z gniazd wejściowych, z gniazd wyjściowych oraz z tamtąd pobieram mase do płytki głownej wzmacniacza.

[andrejos1]

zapomniałem dopisać, że nigdy jeszcze tak łącząc nie miałem przydzwięku

[Basill]

SUKCES :D powiększyłem pojemność do 81600uF na 1 kanale i brum prawie całkiem ustał :D więc kupie 8 kondów 22000uF i będe miał 88000uF na kanał i powinno być gicik :). Dzięki wszystkim za pomoc.

P.S. Na płytkach z allegro na zasilaniu pisze 4x4700uF to jest stanowczo za mało na ten wzmak :).

[Basill]

Swoją drogą szukam chętnych na nichicony FW 4700uf/35v 6albo 8 szt+ plytki zasilania gratis :D. Chętnych zapraszam na priv.

[mirfak]

Basill

Czy masz te płytki w swoim wzmaku?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



jak gra?

jakie trafo?

pozdrawiam, W.
