CDM-4 czy ... co?

[maciek_m]

Kupiłem Marantza CD-50 z CDM4. Grał jak trzeba, ale miał trochę problemów z CD-R. Czasem nie czytał, czasem skakał...



Zasugerowano mi, że to być może kończy się laser (a niekoniecznie jest to kwestia jego regulacji). Wymieniłem więc na dobrze czytający napęd z bliźniaczego odtwarzacza, który ma inny problem i... nie jest lepiej. Teraz w ogóle nie czyta CD-R.



Za to ten drugi, lekko walnięty czyta wszystko, jak z poprzednim napędem.



Kochana redakcjo! Czy on mnie jeszcze kocha? Co mam robić?

[maciek_m]

Dla jasności



Wymiana napędu nie przyniosła polepszenia, za to napęd, który wydawał mi się gorszy po włożeniu do "zapasowego" CD gra bezbłędnie.

[Molibden]

Więc to kwestia regulacji wg. instrukcji serwisowwe, tam się jakieś napięcia ustawiało, 40mV i 100mV chyba odnośnie ogniskowania i śledzenia ścieżki, ale nie wiem dokładnie gdzie - był taki wątek, a ja akurat za Philipsami nie przepadam.

[maciek_m]

sam tego nie zrobię



wiesz może gdzie to zrobić w Warszawie?

[Molibden]

Nie wiem ale tu chyba będzie to opisane:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maciek_m]

dzięki,



nie mam jednak do tego sprzętu

[saczek_XTRM]

wystarczy zwykły miernik uniwersalny - tylko to

[maciek_m]

mam ruski 20-letni może być? :)



mogę załatwić od kolegi, ale generalnie nie czuję się w tym pewnie. ale ... zobaczę.

[maciek_m]

No dobra, spróbuję (mam drżące ręce i miękkie kolana)



Jak liczyć nóżki na tym TDA8808T - od lewej góry zgodnie ze wskazówkami zegara (patrząc od strony napisu)?

[maciek_m]

znalazłem datasheet

[maciek_m]

Mierzę te 400 mV i zgłupiałem



w zależności od płyty napięcie potrafi różnić się nawet o 200 mV (połowa!?!?!). To jak to kuźwa ustawić z dokładnością do 10% bez odpowiedniej płyty testowej?



w dodatku mierzę "pod stołem" bo przy ustawieniu na boku cd mi nie chodzi, więc ręce mi się trzęsą



spróbuję sprawdzić napięcie na drugim odtwarzaczu, na którym nie ma problemów i ustawić identyczne przy tej samej płycie



ale jak to robią ci, co nie mają płyty i drugiego odtwarzacza?



(tak sobie tylko narzekam, ale jak ktoś mądry ma jakieś uwagi, to będę wdzięczny)

[maciek_m]

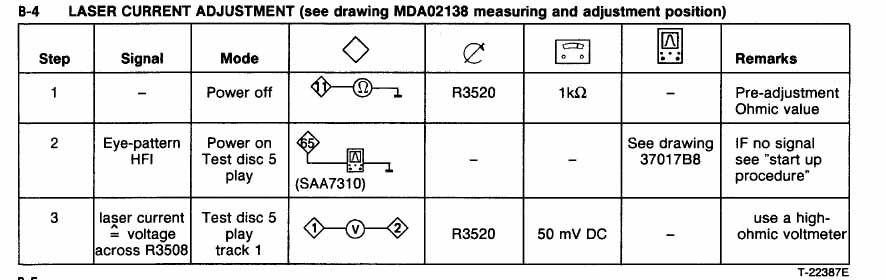

Gdybym mógł prosić o pomoc w odcyfrowaniu zapisu w poniższej tabelce w pkt. 3.



Chodzi o ustalenie prądu lasera płynącego przez rezystor 3508. Dokonuje się tego poprzez Ustalenie napięcia pomiędzy punktami 1 i 2 (na rezystorze 3501) poprzez regulację potencjometrem 3520.



Jakie parametry powinien mieć high-ohmic voltmiter (jak rozumiem woltomierz wysokoomowy) bo ja mam uniwrsalny miernik i z tyłu jest tabelka, ale nie jestem pewien, jak ją czytać?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Molibden]

>50-100kohm na tym zakresie (rzędu 1Mohm/V).

[Molibden]

Tylko czemu chcesz regulować prąd nowego lasera, czy to konieczne, a nie tracking i focus?

[maciek_m]

nie kcem ale muszem



ustawiłem te 400 mV i nie pomaga



więc co mi pozostało?



a jak się reguluje tracking?

[maciek_m]

zgaduję, że mój miernik nie jest wysokoomowy w takim razie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maciek_m]

pytanie jest takie



skoro dany napęd w jednym odtwarzaczu czyta bez problemu, a w drugim nie może, to czy może być tego jeszcze jakaś inna przyczyna



focus ustawiłem tak jak w działającym odtwarzaczu - przy mierzeniu "wzorcowego" odtwarzacza i ustawianiu drugiego używałem tych samych płyt i na obu mam już podobne wartości (+/- 10 mV)

[Rectifier]

Nie radze sie poslugiwac takim miernikiem przy tego typu pomiarach. A Pana wzorcowy odtwarzacz to niby jest identyczny z badanym? Wystarczy, ze zastosowano inne rezystancje w dzielniku napiecia i porownanie staje sie bezuzyteczne. A tak od siebie, to optymalne parametry pracy najlatwiej ustawic uzywajac oscyloskopu.

[maciek_m]

dzięki za informacje



niestety, oscyloskopu nie posiadam



oba odtwarzacze są identyczne - Marantz CD-50SE

[maciek_m]

czy można założyć, że ten miernik w obu odtwarzaczach będzie wprowadzał taki sam błąd?



a więc czy ma sens próbować ustawiać oba na identyczne wartości?



no i czy jeśli ustawi się drugi identycznie z tym działającym (mówię o regulacji focusa i prądu lasera) to powinien działać równie dobrze? czy też są jeszcze inne rzeczy mające wpływ na to, czy odtwarzacz czyta płytę i znajduje utwory?

[Rectifier]

A jako 'pseudo testowy' dysk proponuje wypalic sobie na krazku jakas sinusoide (lub jakikolwiek sygnal o stalych parametrach mocowo-czestotliwosciowych) z generatora. Normalny cd disc sie do tego nie nadaje zupelnie.

[Rectifier]

Wogole to kolega nie sprecyzowal, co rozumie jako 'blizniaczy' odtwarzacz. Jesli posiada identyczny uklad to OK. Jesli nie, to prosze sobie dac spokoj z jakimikolwiek pomiarami porownawczymi.

[maciek_m]

generatora również nie posiadam



zawsze jednak reguluję na tym samym fragmencie - pierwsze 30 sekund pierwszego utworu tej samej płyty



czy można to uznać za w miarę stabilne warunki?

[maciek_m]

napisałem wyżej



oba są IDENTYCZNE

[Rectifier]

Przepraszam - gafa. Generator masz w byle jakim programie do obrobki/tworzenia muzyki. Odnosnie dysku - nie, uwazam ze to nie jest dobry sposob. Nagraj sobie tak jak powiedzialem sygnal przez powiedzmy 15 minut, czas wystarczajacy do pomierzenia/zanotowania kilku punktow bez niepotrzebnej nerwowki.

[maciek_m]

ok. dziekuje. spróbuję



a odnośnie możliwych problemów:



czy jeśli obie rzeczy (focus i prąd lasera) będą ustawione identycznie, to czy to jest wszystko co może wpływać na czytanie płyt ? (oczywiście sam napęd przekładam z jednego do drugiego odtwarzacza, czyli nie ma on wpływu)

[Rectifier]

Bardzo mi przykro, ale jednoznacznej odpowiedzi nie znam, bo wplyw czasu i warunkow pracy na elementy elektroniczne jest nieprzewidywalny (wiadomo -kondy najczesciej). Czy posiadasz schemat? Jesli tak, to moge Ci pomoc we wskazaniu istotniejszych punktow ukladu. I zkoluj inny multimetr (cyfrowke).

[maciek_m]

świetnie,



mam serwisówkę, ale wersji CD-50 (bez SE)



z tego co pamietam, to wielkich różnic nie ma, a prawie na pewno nie w części sterującej lasera



jak podesłać?

[maciek_m]

różnice dotyczą, jak pamiętam, przede wszystkim jakości komponentów

[maciek_m]

poszło - uwaga! 5MB
