pwit1

Wzmacniacz na GM70

Recommended Posts

Już jestem, niestety za dnia nie mam czasu na surfowanie ale do rzeczy. Pwit, podoba mi się bardzo twoja konstrukcja chociaż spodziewałem się że wydusisz z tej lampki około 40W w SE, przyznaję trzeba ją mocno podgrzać, ale ona to znosi(moje radzieckie egzemplarze pracowały przy: Ua=1280V i Ik=200mA w modulatorze nadajnika, wytrzymując około 600h) ale mniejsza z tym. To jest Twoja konstrukcja i bardzo mi się podoba, tylko nie grzej GM70 do góry nogami i w innych pozycjach, nie tolerują tego. Szkoda że nie mogę posłuchać, pozdrawiam.

Share this post


Link to post
Share on other sites

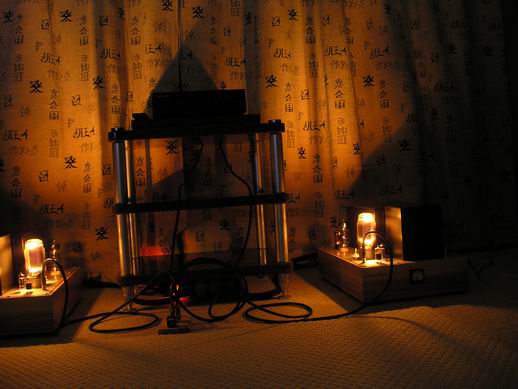

No i w końcu zagrał. Na razie niewygrzany, na pożyczonym na chwilę źródle (moje będzie za ok. 2 tygodnie), skleconej na szybko pasywce i kabelkach Belkin Synapse (tutaj również zmiany - był Kondo Vc, będzie Kondo Vz).

O brzmieniu trudno na razie cokolwiek napisać, gdyż z pewnością będzie się to jeszcze zmianiać. W kilku słowach - jest dynamicznie, równo, na tle 300B bez podkolorowań, dużo bardziej zaakcentowany i lepiej kontrolowany jest dół pasma, no i słychać więcej - pojawiły się szczegóły, które wcześniej gdzieś ginęły.

Grzeję dalej (również w dosłownym tego słowa zanczeniu;-), zobaczymy co będzie po ok. 100h godzinach grania.

post-2389-100005552 1207343501_thumb.jpg

post-2389-100005553 1207343501_thumb.jpg

Share this post


Link to post
Share on other sites

-->Matthew



Trwają ostatnie przymiarki, ale na 95% AA Capitole mkII. Jeżeli wszystko pójdzie dobrze będzie u mnie dokładnie za 2 tygodnie. Podepnę go bezpośrednio do monobloków.



Mając 5-6V na wyjściu spróbuję nieco inny driver. Zamiast 12HG7 dam 12HL7. Obie lampki to bliscy kuzyni, z tym, że 12HG7 ma transkonduktancję 32mA/V przy ok. 1,5V na siatce, a 12HL7 21mA/V przy 3,5V na siatce, czyli trochę mniejsze wzmocnienie, ale w szerszym zakresie napięć.

Chodzi mi też po głowie wypróbowanie układu M. Parvi z pojedynczą EML20B, ale to za jakiś czas. Na razie przyda sie trochę przerwy w tym dłubaniu;-)

Share this post


Link to post
Share on other sites

-->Matthew



Gra od ostatniego piątku i robi to REWELACYJNIE. Wszystko, co miałem do tej pory u siebie (m.in dzielony CEC, Krell CD300, Meridian 508.20) to nie ten poziom. Dynamika, rozdzielczość, a jednocześnie nasycenie, płynność są najwyższej próby.



W międzyczasie miałem małą przygodę z kondziami sprzęgajacymi - przebił się jeden z Jupiterów (na marginesie - zalecam ostrożność z tymi kondami, brzmią fajnie, ale o ich "awaryjności" jest sporo informacji w sieci. U mnie miały całkiem znośne warunki pracy - temperatura nie przekraczała 40C). Trzeba było założyć coś na przeczekanie. Spróbowałem Siemensów MKV z serii B25834 (lepsze są tylko B25839, ale obecnie nie do zdobycia). Założyłem 0,44uF (równolegle 2 x 0,22uf) i odpaliłem wzmacniacz. Cóż, na początku nie było najlepiej - ogólne zamulenie, tylko bas od startu wysokiej próby. Ponieważ nie miałem nic lepszego musiały zostać na jakiś czas i muszę powiedzieć, że po kilku dniach nastąpiła spora metamorfoza - otworzyła się góra, pojawiły szczegóły, zrobiło się naprawdę dobrze.

Od dawna nosiłem się z zamiarem wypróbowania AN Copper lub V-Cap'ów. Te Siemensy brzmią na tyle dobrze, że miałem chwilę zawahania, ale ostatecznie zwyciężyła ciekawość i zmówiłem AN. Powinny być za ok. tydzień. Mocno jestem ciekawy porównania z Siemensami. V-Cap'y zostaną na poźniej, trochę się obawiam przesyłek z USA, w ostatnim okresie kilka mi zaginęło, a przy pełnej zadeklarowanej kwocie, ubezpieczniu, cle i vacie robi się całkiem pokaźna kwota. Inną rzeczą jest, że dystrybutor w USA nie potrafi się jednoznacznie zdeklarować kto ma walczyć o zwrot ubezpieczenia w razie zaginięcia przesyłki. Jakoś nie widzę siebie w sporze z pocztą w USA.

Share this post


Link to post
Share on other sites

-->Matthew

Zapraszam.



-->Marduk

Grałeś na tym, jak wrażenia?

Share this post


Link to post
Share on other sites

Szczerze powiem mało. Ale zamierzam je jeszcze wypróbować. Tyle co pamiętam to dużo detalu

Share this post


Link to post
Share on other sites

No to jeden plus - nie mulą, ciekawe jak reszta. Czytałem gdzieś peany na temat tych kondzi, pojawiały się nawet opinie, że jest to numer "1" nawet przed V-Capami;-)))

Share this post


Link to post
Share on other sites

Tak również o tym czytałem powiadali:) najlepsze kondensatory sygnałowe . Kupowałem nówki od Steva Nortona miał ich niezły stock.

Share this post


Link to post
Share on other sites

no cholera a ja jupitery na sprzęgające zamówiłem ;)

aha, wsadziłem MKV B25834 do zasilacza i czekam na resztę "oleju".

Share this post


Link to post
Share on other sites

A jakie macie doświadczenia z olejakami w zasilaniu?

na stronie dhtrob.com wyczytałem, że trochę ocieplają/spowalniają dźwięk.

na razie wsadziłem 10uF po diodzie i drugiego 10uF ostatni przed 12sn7.

co prawda grały dopiero kilka godzin ale mam wrażenie lekkiego wycofania dołu.

Share this post


Link to post
Share on other sites

na zasilanie najlepiej MKP niestety...tak czytałem i tak mówili i tak zrobiłem w preampie, olejaki zawsze coś tam mi muliły, MKP zwykła MANTA 22u lepiej gra niż MKV przy lampie... jest powietza więcej, czaru i magi jak kto woli ;). MKV za to w tor dobree...

Share this post


Link to post
Share on other sites

Ja tam głosuję za olejakami, szczególnie na pierwszej pozycji za diodą.



Pawcio, daj im trochę czasu, niektóre mogły nie być w użycia jakieś 40lat;-)

Share this post


Link to post
Share on other sites

Dotarły kondzie Audio Note Copper 0,47uF/630V.

Wstawiłem je wczoraj w miejsce Siemensów i konkluzja jest jedna - Siemensy to całkiem sympatycznie kondensatory, ale od AN dzielą je lata świetlne i to w sytuacji, gdy AN grają niewygrzane przez kilka godzin. Przy Audio Note Siemensy to okrutne muły, przy tym mocno przybrudzające brzmienie. Po wstawieniu AN średnica i góra pasma jest fenomenalna - barwa, szczegółowość, wybrzmienia - super. Bas też jest wysokiej próby, ale tutaj przy Siemensach również było nieźle. Czekam aż się trochę wygrzeją, chociaz nie wiem, co jeszcze mogłoby się poprawić.

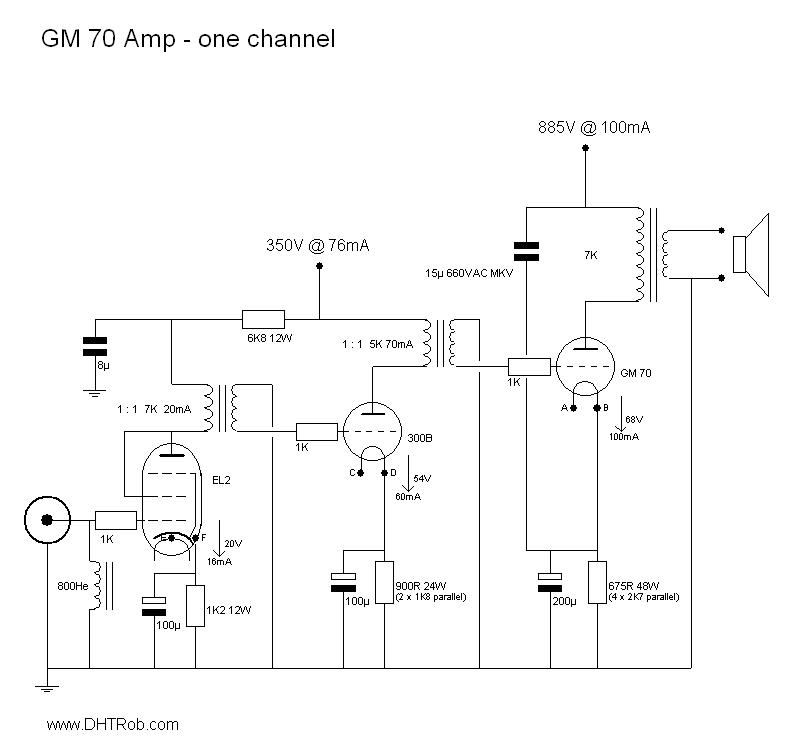

Przy okazji - widzę, że linki powyżej nie działają. Ponieważ wzamcniacz jest ciekawy załączam schematy:

post-2389-100003464 1210167875_thumb.jpg

post-2389-100003465 1210167875_thumb.jpg

Share this post


Link to post
Share on other sites

-->Matthew



Strasznie trudno mi się zawsze pisze o odczuwaniu muzyki (jak czytam serie przymiotników, jakie rzucają niektórzy przy opisie brzmienia, jestem pod ogromnym wrażeniem, chociaz czasami mam ochotę sięgnąć do słowników, żeby rozszyfrować znaczenie niektórych słów;-).

Tak więc krótko - przede wszystkim jest czysto, nie ma przybrudzeń, naleciałości (zwracam uwagę, że jedyny kondensator w torze sygnału to sprzęgający, nie mam kondensatora ani w katodzie drivera, ani w katodzie lampy końcowej, spróbowałem ostatnio Elna Simlic w driverze, żeby podnieść jego wzmocnienie i wylutowałem po 10min - tragedia). Jest też możliwie prawdziwie. Wszyscy lampiarze wiedzą, że różne lampy i różne układy mniej lub bardziej "kolorują" brzmienie, tutaj jest tego naprawdę niewiele. Co do reszty - zapraszam, przekonasz się sam, może wysmażysz półstronicowe opracowanie (oby po najbliższym piątku, bo chwilowo jestem znowu bez źródła;-).



A w sprawach technicznych - mam zamiar wypróbować kolejną lampką w driverze (tradycyjnie i już chyba na zawsze zostanę przy jednym stopniu, więc wybór nie jest wielki). Będzie to E55L. Jest to pentoda, jedna z ostatnich zaprojektowanych lamp. W układzie triody jest niezwykle liniowa i ma rezystanję wewnętrzną 600R!. Jedyny problem to niezbyt wysokie dopuszczalne napięcie anodowe. Spróbuję ja puścić w punktcie 180V/-5,5V/40mA. Wzmocnienie z kondensatorem w katodzie to x30, bez powinno być ok. x20. Przy 5V ze źródła spokojnie wysteruje GM70. Ciekawy jestem brzmienia, Ci którzy wypróbowali piszą o niej w samych superlatywach.

Share this post


Link to post
Share on other sites

mam do sprzedania nowiuteńkie C3g SIEMENSA (nigdy nie odpalane) - więc jeśli ci co budują wzmaki na gm70 chcą chętnie odsprzedam, bo ja nie będę póki co budował takowego wzmaka i leżą u mnie bez sensu a ponoć świetnie podchodzą do tych układów jako driver (zresztą w tym celu zostały przezemnie ściągnięte z niemiec).


Słucham tylko muzyki.

Share this post


Link to post
Share on other sites

Witam po dłuższej przerwie. Układ na razie bez zmian, gdzieś w planach próby z driverem na EML20B zastosowanym przez M. Parvi. Na razie trwa kompletowanie elementów. Nie spieszy się specjalnie, to co gra w tej chwili brzmi naprawdę dobrze. Swoją drogą jedyny dystrybutor EML w Europie - www.jacmusic.com rzyczy sobie za parę 350Euro, widziałem je u dystrybutora w USA poniżej 400USD. różnica nie jest może powalająca, ale coś tam w duszy się buntuje.

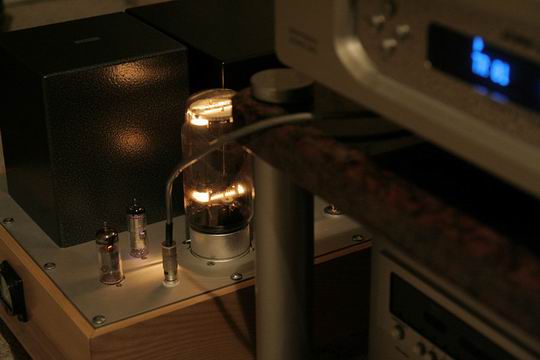

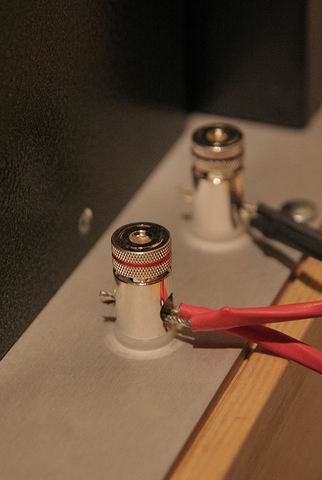

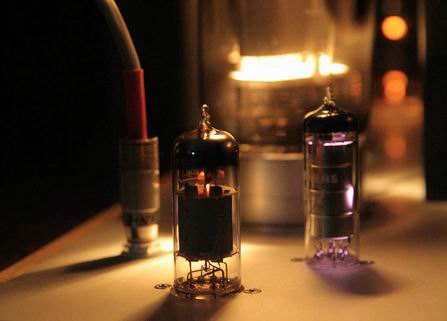

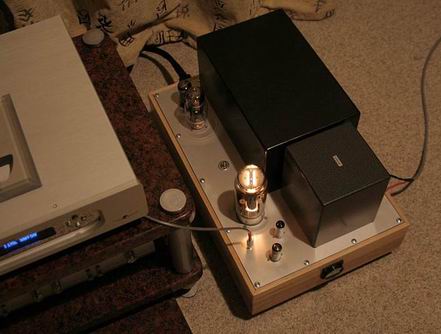

Gościł u mnie ostatnio jeden ze znajomych z forum z zacięciem artystyczno-fotograficznym. Nabiegał się z aparatem przy sprzęcie. Oto część "kolekcji":

post-2389-100002300 1211881221_thumb.jpg

post-2389-100002301 1211881221_thumb.jpg

post-2389-100002302 1211881221_thumb.jpg
