Witam!



Chcę Wam przedstawić jeden z moich projektów - końcówkę mocy PA-012.

Przeczytałem wiele wątków o klonach oraz forumowych konstrukcjach i jestem pewny,

że mój projekt może śmiało z nimi konkurować zarówno pod względem brzmienia jak

i rozwiązania układowego.



Poświęciłem wiele czasu na dopracowanie tego rozwiązania i jest to trzecia wersja

tego projektu, który i tak ciągle ewoluuje. Obecnie jest w kilku odmianach różniących

się bardziej konstrukcją płytki niż samym układem. Występuje z tranzystorami mocy

bipolarnymi jak i polowymi. Przedstawiam tą z tranzystorami polowymi.



Na szczególną uwagę zasługuje układ stopnia prądowego. Przez wiele lat poszukiwałem

rozwiązania pozwalającego zastąpić klasyczny stopień pracujący w klasie "A" własnym

rozwiązaniem, które przy małym prądzie spoczynkowym w układzie komplementarnym

zapewni ciągłą polaryzację tranzystorów mocy niezależnie od wysterowania (prądu

obciązęnia). Układ ten to pewna forma lustra prądowego, którego działanie zależy od

konfiguracji mostka w emiterach tranzystorów sterujących. Rozwiązanie takie ma

jeszcze dwie dodatnie cechy. Pierwsza, to brak konieczności regulacji prądu

spoczynkowego ponieważ ten jest ustalany automatycznie po wcześniejszym założeniu,

że napięcie na rezystorach R43 i R44 jest proporcjonalne do napięcia na rezystorach

emiterowych tranzystorów mocy, a co za tym idzie do prądu spoczynkowego wzmacniacza.



Druga cecha to uniezależnienie prądu spoczynkowego od temperatury tranzystorów mocy.

To dla tego, że kompensacja termiczna jest zrzucona na tranzystory sterujące, które

w parach Q15/Q16 i Q17/Q18 automatycznie kompensują spadki napięcia na złączu

baza/emiter zależnym od temperatury, zakładając ich identyczne charakterystyki.

Automatykę zapewnia konfiguracja każej połówki stopnia prądowego, która de facto jest

też skompensowanym wzmacniaczem napięciowym o wzmocnieniu niewiele większym od jedności,

różnym dla wejścia odwracającego i nieodwracającego po to aby zrekompensować spadek

napięcia na rezystorze emiterowym z przeciwnej połówki. Trochę to zawiłe i pogmatwane

rozwinięcie cech prostego układu, ale tak właśnie jest :).



Jeżeli będzie zainteresowanie tematem to dokładniej wytłumaczę działanie układu na

przykładach.



To, że tranzystory sterujące zostały umieszczone na radiatorze jest wynikiem

zapewnienia im kontaktu termicznego. Nie muszą być na radiatorze tranzystorów mocy,

mogą byż na innym kawałku aluminium lub wystarczy, że będą obok siebie i nie będą się

różnić temperaturami.



Stopień napięciowy jest klasyczny. Symtryczny stopień wejściowy ze sprzężeniem

prądowym, napędzający układy kaskody i w dalszej kolejności komplementarne wtórniki

emiterowe. Ponadto układ DC Servo kompensujący niedokładność zera na wyjściu.



Parametry:

- Moc wyjściowa przy obciązeniu 8om i zasilaniu +/- 35V - 40W sinus

- Wzmocnienie 26db

I tyle. Innych pomiarów nie robiłem i tak w ogóle już od jakiegoś czasu nie staram

się ich robić. Dlaczego? Ponieważ każdy poprawnie zaprojektowany i skonstruowany

układ posiada zawartość harmonicznych poniżej 0,1%. Tak samo zniekształcenia

intermodulacyjne są na podobnym poziomie. A te ostatnie doskonale słychać więc pomiar

może jedynie potwierdzić ich istnienie. Szybkość narastania sygnału (czas propagacji)

stymuluje zniekształcenia TIM więc można to powiązać. Każdy wzmacniacz z przyzwoitym

zasilaczem i stopniem mocy o dużum prądzie wyjściowym posiada współczynnik tłumienia

powyżej 50 dla 8om. Ponadto nie posiadam profesjonalnego zestawu pomiarowego, a wyniki

uzyskane "domowymi" sposobami są mało miarodajne. Stąd też bardziej mnie interesuje

co słychać niż widać na miernikach.



Oczywiście gdybym posiadał super aparaturę na pewno bym ją wykorzystał:).



Wiele założeń, które w praktyce chyba się sprawdziły. Porównywałem go z wieloma

budżetowymi konstrukcjami (niestety tylko budżetowymi) i jestem przekonany o jego

wyższości. Z pewnością jest to ocena nieobiektywna spowodowana satysfakcją,

że w ogóle działa i dla tego chętnie poznał bym opinie innych o jego brzmieniu

i konstrukcji. Może ktoś pokusi się o samodzielne wykonanie tego wzmacniacza.



Oczywiście pomogę w realizacji.



Tu jest schemat wzmacniacza:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Jeżeli nikt nie chce go robić w ciemno, to mogę wypożyczyć działający egzemplarz

testowy do odsłuchu, wtedy każdy będzie mógł ocenić czy warto go robić i oczywiście

ocenić/opisać wrażenia z odsłuchu na forum. W szczególności porównania z innymi sprzętami.

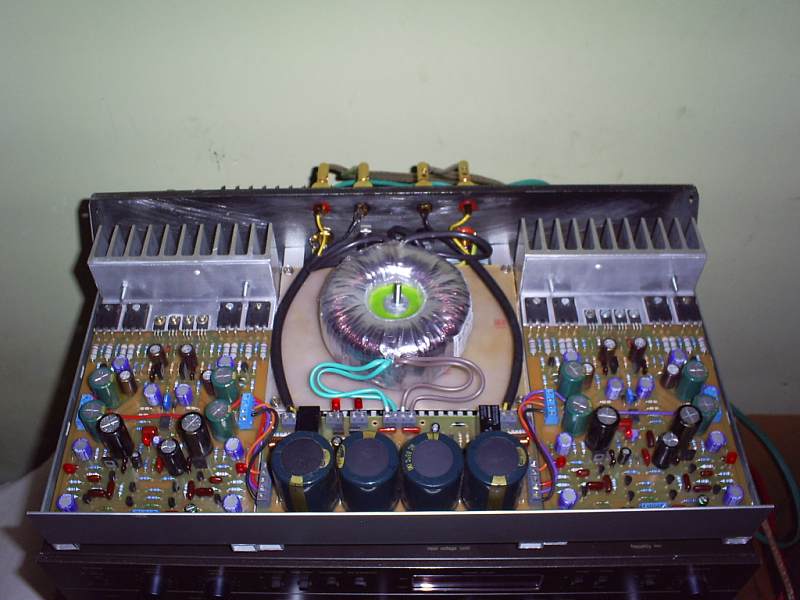

Poniżej zdjęcia "testera".

W zasilaczu dość duża pojemność +/- 44.000uF. Kondensatory użyte są dobrej i bardzo

dobrej jakości, Silver Mica, Muse, Oscon, Silmic... Rezystory w większości 1%. Płytki

wykonuję ręcznie, metodą termotransferu. Jakość ścieżek bardzo dobra. Kiepski transformator,

ale daje potrzebne napięcie. Proszę pamiętać, że jest to egzemplarz testowy.



Mogę jeszcze do testów udostępnić wersję dzieloną i monobloczki. Co kto chce.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

muszę przyznać że twoja strona jest bardzo ladnie zrobiona jak i wiele tam mozna znalesc pomocnych datasheet`ow. zazdroszcze wolnego czasu w ktorym te wszystkie konstrukcje powstaly i jeszcze raz: estetyka wykonania na wysokim poziomie. co do ideologii iż wzmacniacz musi byc zawiły już sie nie zgadzam, sam osobiście słucham na aleph`ie 5 wraz z preampem 1.7 tej samej rodziny. system ten wiele razy stawiałem w szranki z innymi "klockami" i zawsze wychodził obronną ręką. może uda się kiedyś w wolnym czasie dla mnie zbudować twój system i go porównać choćby właśnie z aleph`em 5, chyba, że była by możliwość wypożyczenia takiego wzacniacza na tydzien lub dwa wcelu oceny różnic a może i wyższości jednego z nich.

pozdrawiam

[adik]

Świetnie zbudowane urządzenia, gratuluję!

[Hammond]

Dziękuję za dobre słowo.



Tak jak pisałem wcześniej, jest możliwość wypożyczenia wzmacniacza w różnych wersjach.

Oczywiście są pewne warunki:

1. Wypożyczę za kaucją

- 700zł - wersja zintegrowana PA-012 ver.3 + PSU-004 (na zdjęciu)

- 800zł - wersja dzielona w postaci PS-002 + VA-001 + PSU-003

- 900zł - 2 mono bloczki (parka) PA-012 ver.3 + PSU-001

2. Koszty przesyłki w obie strony czy to pocztą czy kurierem ponosi wypożyczający.

3. Po odsłuchu wrażenia/porównania/oceny wypożyczający umieszcza w tym wątku.



Na zdjęciu "testera" jest zasilacz PSU-004, do "testera" wersji dzielonej dołączam

zasilacz PSU-003 ale mogę zamontować inne.



Zainteresowanych wypożyczeniem proszę o deklarację w wątku i kontakt na PW celem uzgodnienia szczegółów.

[Hammond]

Jeszcze raz link do schematów:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Oraz linki do zdjęć:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RAF]

Gratuluję wytrwałości w realizacji tego ciekawego, i co najważniejsze, własnego projektu. POZDRAWIAM:)

[WSHODNI]

Hammond gratuluję posiadam model z 2006 roku PA 001 jest super

[Hammond]

Ponownie dziękuję za dobre słowa.



>WSHODNI - Dokładnie z 2005r. To była bodajże 3 płytka jaką zrobiłem dla tego modelu. Jeszcze ręcznie malowana. Zachęcam do nowej wersji PA-001. Różnica jest spora.

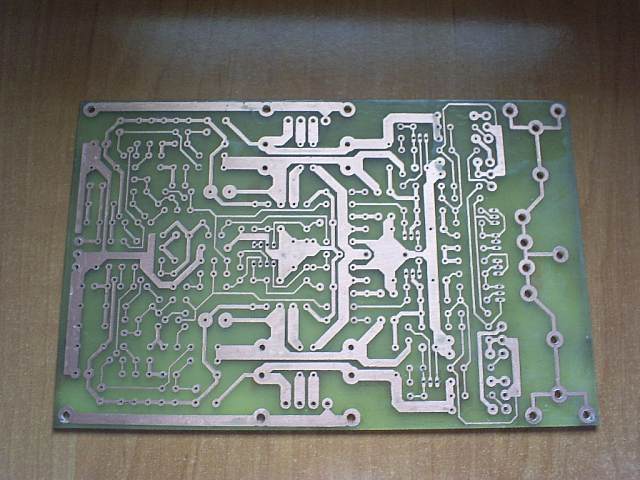

Poniżej zdjęcia płytek PA-012 od strony druku. Również w wersji ze stopniem prądowym z tej końcówki:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Dopracowanie takiej mozaiki też trochę trwało :).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Hammond]

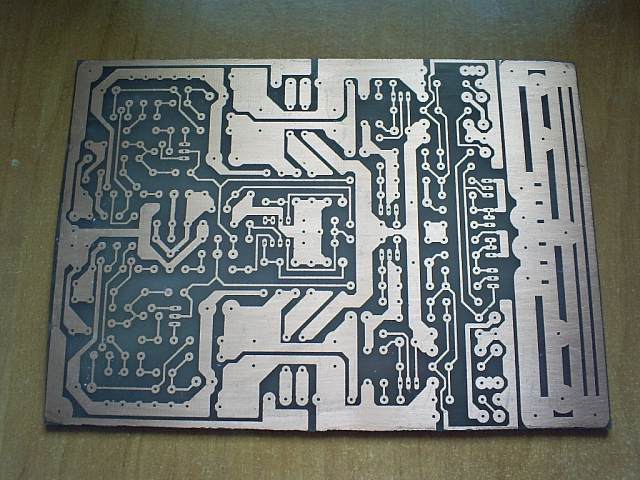

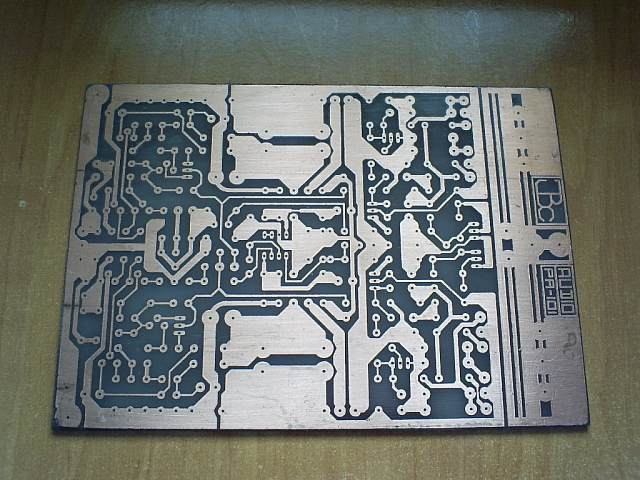

I jeszcze płytki wersji bardziej rozbudowanej. Więcej miejsca na lepsze kondensatory - "Hi-End" :).

Płytki na których jeszcze nie uruchamiałem wzmacniacza.

Wymiary płytek w wersji podstawowej - 125mm x 175mm

Wersja rozszerzona - 130mm x 200mm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Hammond]

Niestety przez wzgląd na przyjęcie jakie mnie spotkało na tym forum w wątku:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

nie udostępniam już schematów, rysunków ścieżek, które przygotowałem i miałem zamiar właśnie udostępnić. Wycofuję się również z oferty pomocy przy montażu moich wzmacniaczy.

Nie udostępniam też do odsłuchu moich wzmacniaczy.



A dosłownie zabraniam korzystać z materiałów które opracowałem.

Właśnie usunąłem schematy z mojej strony i więcej ich nie będę publikował.



Formalnie uważam temat za zamknięty.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Klonik]

No i widzisz mistrzuniu. Opłaciło się?

A tak nie będzie biznesiku na boku na Audio Stereo.





-----------------------------------------------------------------------



megakonstruktorum z psiej wólki i ich klakierom mówimy stanowcze NIE!!!

[Hammond]

>Klonik, 3 Kwi 2008, 20:19



Już Ci coś w innym wątku napisałem.

Typowy katolik i prawdziwy Polak jesteś.



Bez zdania racji i najmniejszego powodu mnie zaatakowałeś, a nawet mnie nie znasz.



Pewnie masz wielu przyjaciół i mamusia też Cię kocha?

Chociaż wątpię czy miała czas dla Ciebie.



Wredny trolu.

[Rambo]

Kurde a mi się podobała pasja tego gościa. Gdyby robił zupełnie komercyjnie to ukrywałby pewne rzeczy. Ceny były mocno umiarkowane i rozwijał swoją pasę przez wiele lat. Miałem nadzieję, że ktoś profesjonalnie obsłucha te wzmacniacze bo byłem po prostu ciekawy co z tej pasji do wzmaków wyszło. Jestem pewien, że gość więcej zainwestował w ten interes niż z niego wyjął. Pewnych poglądów na stronie www nie podzielałem (głównie tych o voodoo) ale słaby sprzęt i może brak osłuchania nie pozwolił poznać konstruktorowi pewnych zjawisk, choć powinien - jeśli jest dobry - wytłumaczyć je sobie fizycznie. M.in. ten kiepski opis kabli ciągniętych z elektrowni jako argument braku wpływu "sieciówki". No ale torchę szkoda, że nie można było poznac testów tego sprzętu....

Ps. ciekawe klonik (podaj swój prawdziwy nick jeśli jesteś facetem) czy ty coś ciekawego zamieściłeś kiedykolwiek na forum?

[zephyr]

Generalnie jestem daleki od wdawania się w jakiekolwiek polemiki na forach internetowych. Ale w wątku tym wyszła cała nasza polaczkowatość - "byle by sąsiad nie miał lepiej ode mnie - resztę jakoś przeboleję". I tak jest w całym naszym kraju, nic dziwnego, że Polska dziś wygląda jak wygląda. Z takim podejściem naszych obywateli do niczego dobrego nigdy nie dojdziemy. PRZYKRE TO !!!

[namor]

Też mi się nie chce wdawać w dyskusje na tym forum i dlatego napiszę w tym temacie tylko raz, wyrażając poprostu swoją opinię (która jest całkowicie zgodna z rambo). Myślę że hammond "wszedł w paradę" naszym forumowym "superkonstruktorom" któży po cichu, nie ujawniając swoich "genialnych" rozwiązań a często jedynie poprzez subiektywne opinie zaprzyjaźnionych klakierów reklamują się sprytnie na tym forum. Dostrzegli realne zagrożenie dla swoich interesów, bo prezentacja hammonda ujawniająca każdy szczegół konstrukcji (przynajmniej od strony technicznej klient wie za co płaci) wykazała naprawdę wysoki poziom autentycznego DIY (przykład: ręcznie robione płytki!) a przy tym umiarkowany poziom cen i dlatego "zgasił" hammonda ktoś o znamiennym nicku klonik.

[andrejos1]

To i ja pozwolę sobie jeszcze tylko coś dodać. Sam od dobrych kilku lat zacząłem się zajmować audio-elektroniką, każdy chyba zaczynał jako 16-20 latek z tego forum, zabawę z dźwiękiem, i co, każdy dostawał od swoich rodziców pieniądze na co tworzył a w 80% po drodze niszczył? Ja osobiście (jak i pewnie każdy z was kto miał znajomych o podobnym zainteresowaniu którzy nie mieli żadnego pojęcia o tym jak sie lutuje), co udanie złożyłem i chcąc zrobić krok do przodu rozwijając się w tej dziedzinie jak tylko udało się sprzedać (proste wzmacniacze, kolumny, ale własnie takie co by nie stracić znajomych) poświęcał te pieniądze na kupno nowych podzespołów.

Tak samo teraz, mając już na utrzymaniu rodzinę, dom... (czyli ważne wydatki) w chwili wolnej lubie coś złożyć BO TO LUBIĘ, ale nie po to aby mi to leżało i kurzylo się na półkach wiedząć, że utopiłem kolejne kilkaset złotych dla ideii, ale wierzę w to, że komuś się spodoba brzmienie tego co stworzyłem i będzie miał świadomość, że za coś podobnego w sklepie musiał by oddać kilka razy więcej. DIY raczej z tego co wiem nie jest finansowane ze środków Uni Eropejskiej, a pozbywanie sie pewnej części swojej wypłaty co miesiąc grozi rozwodem i społecznym wyalienowaniem.

Sam najpierw dużo czytałem tego formu zanim coś pierwszego napisałem, ale przed napisaniem wiedziałem, że nie mam (trudno powiedzieć odwagi) aby napisać, że mogę coś sprzedać co już zrobiłem lub mogę zrobić. Bałem się, że znajdzie się ktoś, kto zmiesza z błotem moje wypowiedzi, a po tym już napewno nic bym nie napisał już na tym (czasem snobistycznym) forum.



pozdrawiam.

[kronos]

Hammond, nie przejmuj się takimu klonikami, sronikami, po prostu ich ignoruj bo na forum tylko to można mu zrobić. Nazywa się klonik, bo klonuje tylko swoje zacietrzewienie i frustracje. Wyjątkowy głupek.

[AWS 303]

Hammond, 3 Kwi 2008, 20:04



>Niestety przez wzgląd na przyjęcie jakie mnie spotkało na tym forum w wątku:

>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

>nie udostępniam już schematów, rysunków ścieżek, które przygotowałem i miałem zamiar właśnie

>udostępnić. Wycofuję się również z oferty pomocy przy montażu moich wzmacniaczy.

>Nie udostępniam też do odsłuchu moich wzmacniaczy.

>

>A dosłownie zabraniam korzystać z materiałów które opracowałem.

>Właśnie usunąłem schematy z mojej strony i więcej ich nie będę publikował.

>

>Formalnie uważam temat za zamknięty.



No świetnie... A chciałem sobie schemacik pobrać... :(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[naprawiak]

no ja niestety zdążyłem tylko oglądnąć, ale nie zassałem na dysk...

w sumie nie dziwię się decyzji Hammonda...

[lobuzzz]

Hammond popieram w 100% twoja decyzje. Niech spadaja wszyscy na drzewo!! Troche kultury rodacy polacy tak tak z malej litery bo inaczej was nazwac nie można.

W ogole po co to forum ja tez spadam z niego.



Milych klotni.

[shark700]

->Hammond

Nie denerwuj się tak forum jest wyczulone na wszelkie akcje reklamowe, zwłaszcza takie jak Twoje czyli wprost, dlatego powstały wątki reklamowe, gdzie możesz informować przyszłych nabywców o swoich produktach.

Na początek jednak musisz przebrnąć przez fazę porównań czyli Twój wzmak kontra coś sklepowego wtedy będzie można coś powiedzieć na razie nic nie wiemy o brzmieniu wzmacniaczy.

[hessus]

shark700



jakby tak rozumowac ze nie mozna publicznie omawic schematow i pcb tych ktore oprocz tego ze sa za darmo dostepne w watku to je jeszcze ktos sprzedaje (autor) to np. taki Peter Daniel nie moglby nic opoblikowac, Bodo_z swego czasu chyba tez oferowal odsluch na podobnych warunkach, a sa to dwie osoby ktore baaardzo duzo wniosly do forum (patrz liczba pcb zaprojektowanych i udostepnonych przez boda_z). Troche rozsadku mogliby ludzie na forum wykazac, jak ktos oferuje cos za darmo w watku to dlaczego nie moze tego sprzedawac jeszcze i to za dowolna marze. Ja rozumiem ze nie moze trafic do diy / stereo opis produktu ktorego NIE mozna zrobic bo autor wszystko poukrywal / zabronil itp. ale nie rozumiem krzykaczy ktorzy wszedzie wesza zlo zamiast cos konstruktywnego wniesc do forum tak jak to probowal zrobic Hammond.

[Seba78]

Nie wiem co wstąpiło tu w niektórych... Do paru osób można by się tu przyczepić, ale nie zauważyłem aby założyciel wątku uprawiał tu jakiś super interes na boku kosztem forumowiczów.

NIe mam czasu teraz pisać, pracuję, ale rano czytałem o możliwości posłuchania. Z chęcią bym spróbował jakiejś końcówki. Obecnie słucham na lampowym pre i Drakuli zrobionej przez kolege z forum. Drakula w srodku skromna acz zrobiona tip top. Walczy z drogimi końcówkami za prę tyś. Wygrywa barwą i przyjemnością słuchania, czasami gorzej wypada (od naprawde najlepsyzch) jeśli chodzi o lokalizację źródeł czy scenę. Ale tu jeszcze moje kolumny mocno nawalają. No i czasami myślę, ze dynamika mogła by być wieksza - ale gdy posłuchałem wysokiej końcówki Exposura to exposur dostał baty straszne... a drakulę spowrotem przyjałem w tor z wielką ulgą. Generalnie przerzuciłęm już kilka wzmaków do paru tyś za nowe i z chęcią bym posłuchał innej końcówki DIY. Więc jeśli autor wątku zmieni zdanie... z tym, ze preferował bym coś mocniejszego... moje kolumny potrzebują prądu i dynamiki.

[Gość stary bej]

>Hammond

Pomimo tego że mamy odmienne zdanie co do prostoty lub złożoności układów mcz., uważam że jednak powinieneś dalej toczyć wątek i odblokować schematy i PCB swoich konstrukcji.

Z doświadczenia wiem, że niektórzy tylko czekali na taki rozwój sytuacji, po prostu czują zagrożenie dla zbywalności swoich konstrukcji.

Można stwierdzić, że forum jest dla nich świetną płaszczyzną dla robienia dużych pieniędzy.

Potrafią inteligentnie manewrować, aby osiągać zyski finansowe.

Ja udostępniając swoją konstrukcję i jej wypracowane logo, jednoznacznie stwierdziłem że może ją zrobić każdy, nie czerpię korzyści majątkowych z racji jej zrobienia, ale jeśli ktoś chciałby ją posiadać bez własnego wkładu materiałowego, musiałby zapłacić, to chyba logiczne ??

[Hammond]

Dobra. Powiedzmy, że mi trochę przeszło.



Linki do schematów ponownie działają (w ciągu 20min na pewno będą).

Tu jest obiecany plik z rysunkiem ścieżek w odbiciu lustrzanym do "wyprasowania":

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

a tu jest rysunek z rozmieszczeniem elementów względem druku - od strony ścieżek:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jutro jeszcze rysunek z opisem podłączenia. Chociaż to można samemu wyśledzić.

Ale dam tyle materiałó ile będzie potrzeba.



Krzykacze i cwaniacy i tak nie potrafią tego wykorzystać.

Tak czy inaczej to nie dla nich było przeznaczone.



>Seba78

Jeżeli chcesz posłuchać wzmacniacza to skontaktuj się ze mną na PW lub e-mail.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seba78]

dzisiaj pracuję i jutro i nie chcę się teraz rozdwajać, skontaktuję się w niedzielę lub poniedziałek jak będę miał chwilę czasu. Pozdrawiam.

[Gość stary bej]

Nieraz lepiej policzyć do dziesięciu, i wszystko przechodzi.

Pozdrawiam.

[Hammond]

>stary bej, 4 Kwi 2008, 21:09



>Nieraz lepiej policzyć do dziesięciu, i wszystko przechodzi.

>Pozdrawiam.



Wszystko to nie. W każdym razie nie tak szybko.

Czytam to forum kilka lat ale mało się nauczyłem.

W każdym razie spróbujmy wrócić do meritum.

[Gość stary bej]

>Hammond

Wybacz, ale jak ktoś ma miękkie serce, to musi mieć twardą dupę.

[mrelektronik]

Witam

Trochę odłożyło się kwasów, niepotrzebnych emocji. Dobrze jednak, że wątek wrócił. Patrząc na treść a nie na formę przedstawienia sprawy wart jest uwagi. Zawiera duży wkład pracy, prób zapewne niepowodzeń po drodze. Układ nie jest łatwy do uruchomienia dla niedoświadczonego amatora, należy więc docenić deklarację pomocy na różnych etapach. Oczywiście kto nie chce uczestniczyć w zabawie może kupić gotowca.

Wspomniałeś wcześniej, że nie wykonujesz pomiarów z różnych względów, ważny jest efekt końcowy.

Konkluzja z wszechmiar trafiona, choć może czasami warto wiedzieć dlaczego ten efekt końcowy jest taki a nie inny. Tu możemy podeprzeć się tylko jakimiś pomiarami, żadne wróżenie z fusów nic nie da.

Dlatego jeżeli uznasz, że kilka podstawowych pomiarów mogło by się dobrze przysłużyć sprawie to jestem w stanie je wykonać. Z braku czsu wyniki będziesz musiał już samodzielnie usystematyzować i przedstawić. Ponieważ serwisem elektroniki zajmuję się komercyjnie od razu uprzedzam ewentualnych oponentów, zrobię to za friko, nie chcę złotówek, dolarów ani nawet kwaśnego mleka.

Jeżeli będzie zainteresowanie, proszę o kontakt na priv.

Pozdrawiam wszystkich.

mrelektronik
